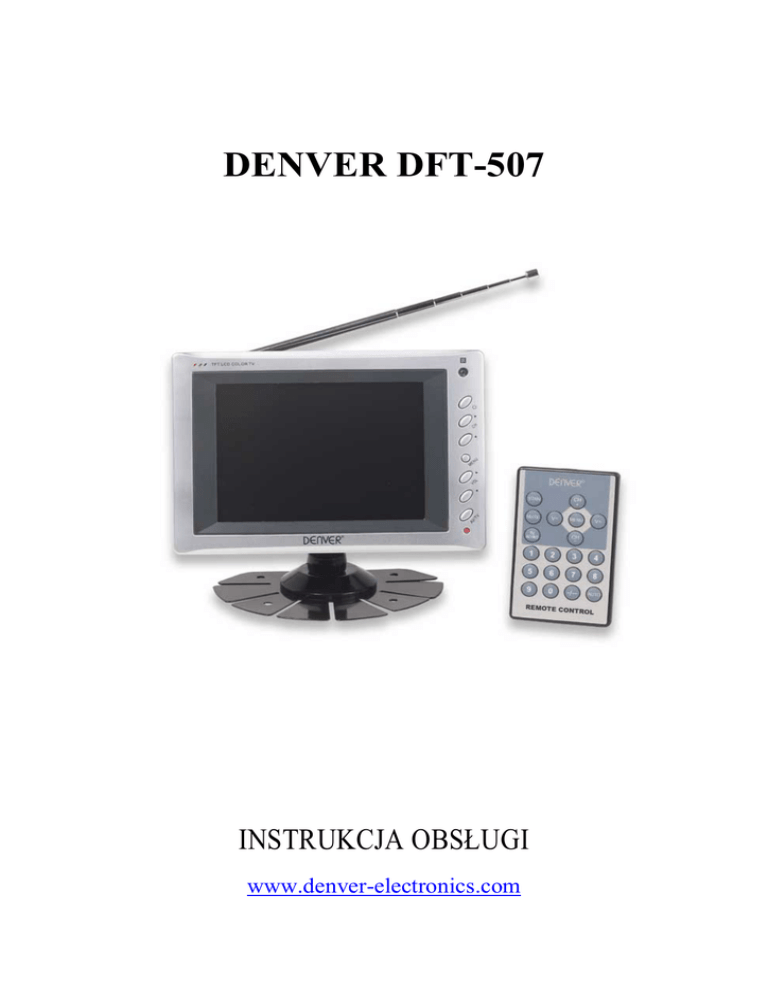

DENVER DFT-507

DENVER DFT-507
INSTRUKCJA OBSŁUGI
www.denver-electronics.com
1. Zasady bezpieczeństwa obsługi
Urządzenie musi być podłączone do podanego napięcia. Przekroczenie dopuszczalnego zakresu napięcia
grozi uszkodzeniem lub awarią.
Ważne:
- Podłączenie do niewłaściwego napięcia może spowodować uszkodzenie lub awarię telewizora.
- Urządzenie musi być podłączone i obsługiwane w sposób opisany w instrukcji.
- Do czyszczenia nie należy używać rozcieńczalnika ani żadnych innych chemicznych środków
czyszczących.
- Telewizor należy odkurzać, przecierając go miękką szmatką.
- Telewizor należy chronić przed działaniem ekstremalnych temperatur.
- Dopuszczalna temperatura przechowywania wynosi od -25 do 50 ºC.
- Dopuszczalna temperatura pracy wynosi od -25 do 50 ºC.
- Dopuszczalna wilgotność wynosi od 0 do 80 %.
Uwaga:
- Telewizor należy chronić przed kontaktem z wilgocią i wodą, ponieważ grozi to pożarem lub
porażeniem prądem.
- Należy używać wyłącznie akcesoriów zalecanych przez producenta.
- Nie należy zdejmować obudowy, ponieważ grozi to porażeniem prądem przez wysokie
napięcie we wnętrzu urządzenia. W przypadku awarii należy zlecić naprawę
autoryzowanemu serwisowi.
Ostrzeżenie:
- Dla własnego bezpieczeństwa nie należy oglądać telewizji podczas prowadzenia samochodu.
2. Opis części
(1). Telewizor
1. Czujnik zdalnego sterowania
2. Włącznik/wyłącznik zasilania
3. Przycisk zmiany kanału na wyższy
4. Przycisk zmiany kanału na niższy
5. Przycisk menu
6. Przycisk zwiększenia głośności
7. Przycisk zmniejszenia głośności
8. Przełącznik TV/wideo
9. Wskaźnik zasilania
WIDOK OD PRZODU
Obracana antena teleskopowa
12. Uchwyt stojaka
11. Wbudowane głośniki
WIDOK OD TYŁU
WIDOK Z BOKU
(2). Pilot
1. Przycisk trybu gotowości
2. Zmniejszenie głośności
3. Tryb wyciszenia
4. Przełącznik wideo/TV
5. Wybór numeru kanału
6. Wybór dwucyfrowego numeru kanału
7. Zmiana kanału na wyższy
8. Przycisk menu
9. Zwiększenie głośności
10. Zmiana kanału na niższy
11. Automatyczne przeszukiwanie częstotliwości
3. Podstawowa charakterystyka i funkcje
1. System PAL/NTSC/SECAM/BG/DK/I/M/SECAM-L
2. Wielofunkcyjny pilot
3. Pełne menu wyświetlane na ekranie
4. Automatyczne wyszukiwanie kanałów telewizyjnych w paśmie VHF/UHF
5. Programowanie kanałów telewizyjnych
6. Gniazdo do podłączenia urządzeń wideo VCD/DVD
7. Regulacja jasności, kontrastu, kolorów
8. Tryb gotowości
9. Odłączany stojak komory baterii do telewizora
10. Gniazdo słuchawek
11. Obsługa menu po angielsku, niemiecku, hiszpańsku, włosku
1. Rozmiar ekranu: 5 cali (przekątna 13 cm)
2. System: PAL/NTSC/SECAM/BG/DK/I/M/SECAM-L
3. Zasilanie: 12 V prąd stały
4. Wejściowy sygnał wideo: 1Vp-p
5. Wejściowy sygnał audio: ≥ 50 mW
6. Wyjściowy sygnał audio: ≥ 150 mW (maks.)
7. Rezystancja wejściowa: 75 Ω
8. Zużycie energii: ≤ 10 W
9. Temperatura pracy: -25–50 ºC
10. Temperatura przechowywania: -25–50 ºC
11. Rozdzielczość: 960 (w poziomie) x 234 (w pionie)
12. Wielkość plamek: 0,107 (w poziomie) x 0,319 (w pionie) mm
13. Obszar użyteczny: 102,72 (w poziomie) x 74,53 (w pionie) mm
14: Jasność: 280 N
15: Wymiary: 146 (długość) x 105 (szerokość) x 35 (głębokość) mm
16: Ciężar: ok. 350 g
17: Kąt patrzenia: lewo/prawo 120º, góra/dół 180º
18: Kolor: ciekłokrystaliczny z matrycą TFT
4. Podłączanie
1. Podłączanie do źródła zasilania
(1) Podłącz okrągłą wtyczkę znajdującego się w zestawie zasilacza sieciowego (lub przejściówki
samochodowej) do gniazda wejścia źródła zasilania z lewej strony urządzenia, a jego drugi koniec –
do gniazda sieci o odpowiednim napięciu (lub zapalniczki samochodowej).
(2) Podłącz przewód zasilania odłączanego stojaka komory baterii do gniazda wejścia źródła zasilania z
lewej strony urządzenia.
2. Korzystanie ze słuchawek
Dyskretne słuchanie jest możliwe po podłączeniu słuchawek do gniazda ” (13).
3. Podłączenie zewnętrznego urządzenia AV
Podłącz kabel zewnętrznego urządzenia audio lub wideo do gniazda wejścia sygnału AV (ekran zostanie
przestawiony na tryb AV1/AV2).
5. Instrukcje obsługi
1. Podłącz zasilacz (12 V) do urządzenia.
2. Włącz główny włącznik zasilania z boku urządzenia (czerwona kontrolka oznacza tryb gotowości), a
następnie naciśnij przycisk trybu gotowości (zielona kontrolka oznacza tryb działania).
3. Ustaw sygnał TV lub wideo, naciskając przełącznik wideo/TV.
4. Ustaw żądany kanał telewizyjny, naciskając przycisk CH+ lub CH-. Za pomocą przycisków V+ i V0 ustaw
pożądany poziom głośności.
5. Wybierz z menu opcję automatycznego wyszukiwania i programowania kanałów telewizyjnych. Za pomocą
przycisków CH+, CH-, V+ i V- wyreguluj jasność, kontrast, kolor i inne funkcje.
6. W zależności od systemu otrzymywanego sygnału telewizyjnego, wybierz opcję PAL/NTSC/SECAM i ustaw
odpowiedni system audio: M, B/G, D/K, I. Uwaga: system telewizyjny SECAM-L nie wymaga ustawiania
telewizyjnego systemu audio.
7. Aby odbierać lepszy obraz:
Wyreguluj długość, kąt i kierunek wbudowanej anteny prętowej (10), aby poprawić odbiór obrazu.
W przypadku, gdy odbierany sygnał jest zbyt słaby, regulacja anteny prętowej może nie wystarczyć, aby
wyeliminować zakłócenia dźwięku i obrazu. Należy wtedy podłączyć antenę zewnętrzną do gniazda anteny (12)
lub przestawić telewizor w miejsce, gdzie odbiór jest lepszy.
6. Programowanie kanałów telewizyjnych
1. Całkowicie automatyczne wyszukiwanie i zapamiętywanie kanałów. Naciśnij przycisk AUTO (11)
na pilocie, w celu automatycznego wyszukania i zapamiętania kanałów telewizyjnych kolejno w pasmach
VHF-L, VHF-H, UHF.
2. Po zakończeniu automatycznego wyszukiwania pasek wyszukiwania kanałów znika z ekranu.
3. Jeśli chcesz przerwać, automatyczne wyszukiwanie kanałów, naciśnij przycisk Menu.
4. Za pomocą przycisków CH- i CH+ ustaw żądany program.
7. Specyfikacje ogólne
Opis: Przenośny kolorowy telewizor ciekłokrystaliczny z matrycą TFT 5”
System telewizyjny:
System PAL
System NTSC
System SECAM
VHF-L:
48,25–92,25 MHz
55,25–83,25 MHz
48,25–62,25 MHz
VHF-H:
168,25–244,25 MHz
175.25–211,25 MHz
175.25–211,25 MHz
UHF:
471,25–863,25 MHz
471,25–885,25 MHz
471,25–855,25 MHz
System audio: M, B/G, D/K, I
Ekran: Kolorowy ciekłokrystaliczny z matrycą TFT
Rozmiar ekranu: 5 cali (przekątna 13 cm)
Rozdzielczość: 960 (w poziomie) x 234 (w pionie)
Wyjściowy sygnał audio: ≥ 150 mW (maks.)
Gniazda:
1. Słuchawek
2. Wejścia sygnału audio
3. Wejścia zewnętrznego źródła zasilania
Źródło zasilania: zasilacz sieciowy lub przejściówka samochodowa albo 10 baterii R06 (AA), które należy
dokupić osobno
Zużycie energii: ≤ 10 W
Wymiary: 146 (długość) x 105 (szerokość) x 35 (głębokość) mm
16: Ciężar: ok. 350 g
8. Rozwiązywanie problemów ogólnych
Przed założeniem, że telewizor uległ awarii, należy sprawdzić następujące zalecenia:
Objaw
Przyczyny
Zasilacz sieciowy lub przejściówka samochodowa jest nieprawidłowo
Brak obrazu i dźwięku
podłączona. Baterie są wyczerpane lub ich bieguny są zamienione.
Kanał telewizyjny jest źle ustawiony — spróbuj go ponownie ustawić.
Brak obrazu
Przestaw telewizor w miejsce, gdzie jest lepszy odbiór.
Głośność jest zbyt niska.
Brak dźwięku
Zostały podłączone słuchawki, sygnał jest zbyt słaby lub została
włączona funkcja wyciszenia.
Prętowa antena telewizyjna jest niewłaściwie ustawiona lub kanał
Słaby odbiór
telewizyjny jest źle ustawiony.
Zbyt niskie ustawienie jasności i kontrastu.
Ciemny lub zamazany obraz
Zbyt słabe napięcie baterii.
Obraz niewyraźny lub niestabilny
Obraz skacze, jest zamazany lub się
odbija
Śnieżenie na ekranie
Brak koloru
Prętowa antena telewizyjna jest niewłaściwie ustawiona lub odbiór
sygnału jest zbyt słaby.
Prętowa antena telewizyjna jest niewłaściwie ustawiona. Odbiór
sygnału jest zbyt słaby lub sygnał odbija się od pobliskich budynków
lub gór.
Sygnał jest zakłócany przez silnik samochodu, przejeżdżające pociągi,
linie energetyczne wysokiego napięcia, neony lub fale radiowe.
Kolor jest źle ustawiony.
ALL RIGHTS RESERVED
COPY RIGHT DENVER ELECTRONICS A/S
www.denver-electronics.com
