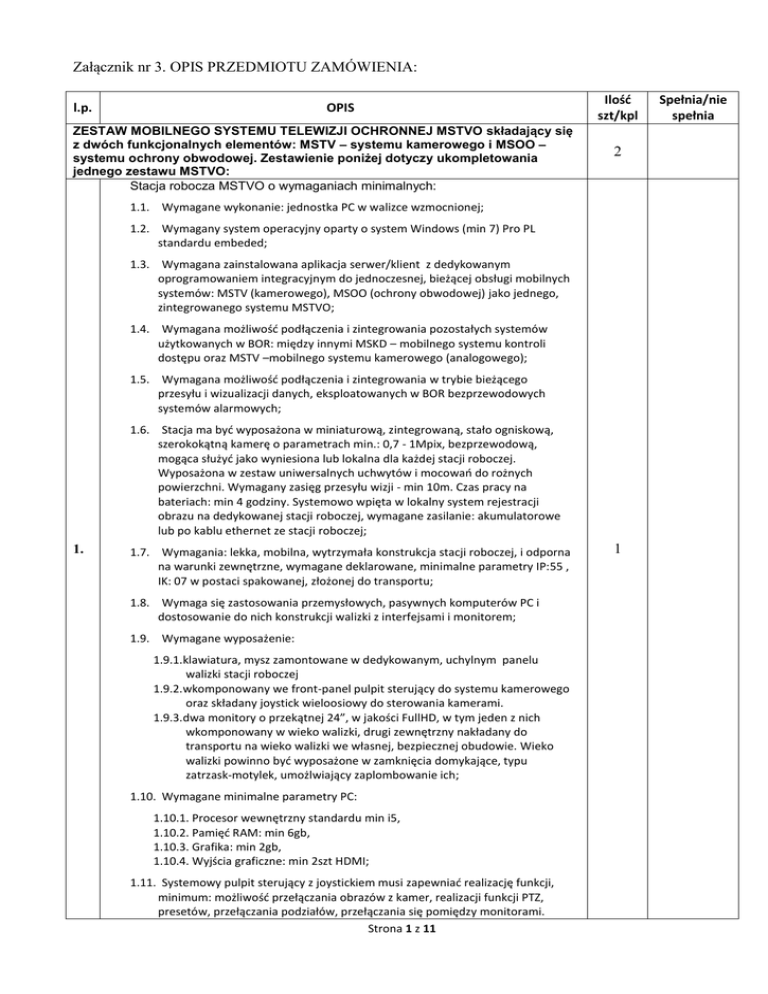

Załącznik nr 3. OPIS PRZEDMIOTU ZAMÓWIENIA:
l.p.
OPIS
ZESTAW MOBILNEGO SYSTEMU TELEWIZJI OCHRONNEJ MSTVO składający się
z dwóch funkcjonalnych elementów: MSTV – systemu kamerowego i MSOO –
systemu ochrony obwodowej. Zestawienie poniżej dotyczy ukompletowania
jednego zestawu MSTVO:
Stacja robocza MSTVO o wymaganiach minimalnych:
Ilość
szt/kpl
2
1.1. Wymagane wykonanie: jednostka PC w walizce wzmocnionej;
1.2. Wymagany system operacyjny oparty o system Windows (min 7) Pro PL
standardu embeded;
1.3. Wymagana zainstalowana aplikacja serwer/klient z dedykowanym
oprogramowaniem integracyjnym do jednoczesnej, bieżącej obsługi mobilnych
systemów: MSTV (kamerowego), MSOO (ochrony obwodowej) jako jednego,
zintegrowanego systemu MSTVO;
1.4. Wymagana możliwość podłączenia i zintegrowania pozostałych systemów
użytkowanych w BOR: między innymi MSKD – mobilnego systemu kontroli
dostępu oraz MSTV –mobilnego systemu kamerowego (analogowego);
1.5. Wymagana możliwość podłączenia i zintegrowania w trybie bieżącego
przesyłu i wizualizacji danych, eksploatowanych w BOR bezprzewodowych
systemów alarmowych;
1.6. Stacja ma być wyposażona w miniaturową, zintegrowaną, stało ogniskową,
szerokokątną kamerę o parametrach min.: 0,7 - 1Mpix, bezprzewodową,
mogąca służyć jako wyniesiona lub lokalna dla każdej stacji roboczej.
Wyposażona w zestaw uniwersalnych uchwytów i mocowań do rożnych
powierzchni. Wymagany zasięg przesyłu wizji - min 10m. Czas pracy na
bateriach: min 4 godziny. Systemowo wpięta w lokalny system rejestracji
obrazu na dedykowanej stacji roboczej, wymagane zasilanie: akumulatorowe
lub po kablu ethernet ze stacji roboczej;
1.
1.7. Wymagania: lekka, mobilna, wytrzymała konstrukcja stacji roboczej, i odporna
na warunki zewnętrzne, wymagane deklarowane, minimalne parametry IP:55 ,
IK: 07 w postaci spakowanej, złożonej do transportu;
1.8. Wymaga się zastosowania przemysłowych, pasywnych komputerów PC i
dostosowanie do nich konstrukcji walizki z interfejsami i monitorem;
1.9. Wymagane wyposażenie:
1.9.1.klawiatura, mysz zamontowane w dedykowanym, uchylnym panelu
walizki stacji roboczej
1.9.2.wkomponowany we front-panel pulpit sterujący do systemu kamerowego
oraz składany joystick wieloosiowy do sterowania kamerami.
1.9.3.dwa monitory o przekątnej 24”, w jakości FullHD, w tym jeden z nich
wkomponowany w wieko walizki, drugi zewnętrzny nakładany do
transportu na wieko walizki we własnej, bezpiecznej obudowie. Wieko
walizki powinno być wyposażone w zamknięcia domykające, typu
zatrzask-motylek, umożlwiający zaplombowanie ich;
1.10. Wymagane minimalne parametry PC:
1.10.1. Procesor wewnętrzny standardu min i5,
1.10.2. Pamięć RAM: min 6gb,
1.10.3. Grafika: min 2gb,
1.10.4. Wyjścia graficzne: min 2szt HDMI;
1.11. Systemowy pulpit sterujący z joystickiem musi zapewniać realizację funkcji,
minimum: możliwość przełączania obrazów z kamer, realizacji funkcji PTZ,
presetów, przełączania podziałów, przełączania się pomiędzy monitorami.
Strona 1 z 11
1
Spełnia/nie
spełnia
Klawiatura musi posiadać na sobie opis klawiszy - możliwych do realizowania
funkcji;
1.12. Wymagana jako wyposażenie mysz PC min 5 przyciskowa, skonfigurowana tak,
że pod dodatkowym funkcyjnym przyciskiem wywołanie wirtualnej klawiatury,
dwa pozostałe przyciski – funkcja przełączania się pomiędzy aktywnymi
aplikacjami, oknami, panelami – do wyboru;
1.13. Czas działania stacji roboczej na akumulatorach: min 4 godziny;
1.14. Monitory – zintegrowane, technologia LED, przekątna minimum 24”fullHD,
przeznaczone do pracy ciągłej;
1.15. Maksymalne parametry kompletnej walizki (uwarunkowane wymiarami
monitorów, konstrukcją komputera i wyposażeniem):
1.15.1. Długość: 70cm,
1.15.2. Szerokość: 50cm,
1.15.3. Wysokość całkowita: 30cm,
1.15.4. Wys. Pokrywy z monitorem: 5cm,
1.15.5. Wys. Wieka walizki: 5 cm,
1.15.6. Chassis: stop lekki, metal odprowadzający ciepło z urządzeń,
1.15.7. Waga: maximum….kg;
1.16. Wszystkie pokrywy walizki powinny być wyposażone w zamknięcia
domykające wieko, typu zatrzask-motylek, umożlwiający zaplombowanie ich;
1.17. Wymagane są następujące tryby pracy dla każdej stacji:
1.17.1. TECHNICZNY o pełnej funkcjonalności z dodatkowymi aplikacjami
diagnostycznymi monitorowania sieci pod katem antywirusowym,
kontrolowany firewall, monitorowanie parametrów wszystkich urządzeń
w sieci (temperatur, stanu technicznego, obecności wszystkich stacji
roboczych, urządzeń systemowych, itp). Wymagane graficzne
przedstawianie stanów elementów systemu. Wymagana rejestracja logów
z w/wym parametrów. Wymagana możliwość odtwarzania i zgrywania na
nośniki materiału wizyjnego ze wszystkich kamer systemu, bufor zdarzeń;
1.17.2. OPERATORSKI o zabronionych możliwościach dostępu do systemu
operacyjnego, danych, dysków, itp. Po starcie systemu operacyjnego
automatycznie uruchamia się aplikacja kliencka integracyjna gotowa do
zalogowania się operatora, a po jego zalogowaniu się, gotowa do pracy.
Wymagana jest funkcjonalność podglądu, sterowania, a także możliwości
odtwarzania i zgrywania na nośniki materiału wizyjnego ze wszystkich
kamer i bufora zdarzeń systemu. Wymagana jest możliwość konfiguracji
celowej aplikacji integracyjnej przez administratora systemu;
1.18. Dla wszystkich stacji roboczych systemu i serwerów zaimplementowane
wewnątrzsystemowe oprogramowanie komunikacyjne (komunikator
SMS/audio/video) uruchamiane w tle w autostarcie systemu;
1.19. Wymagana możliwość przejęcia pulpitu drugiej stacji roboczej przez
zalogowanego technika-administratora systemu;
1.20. Walizka stacji roboczej, musi być konstrukcją, w której będzie zainstalowany
komputer zarządzający systemem MSTVO, urządzenia struktury
bezprzewodowej i przewodowej transmisji wizji i sygnałów sterujących, anteny
nadawczo/odbiorcze, interfejs GSM, jeden monitor z matrycą o przekątnej 24”
rozdzielczości FullHD (1080p), drugi dostawiany;
1.21. Aplikacja wizualizacyjna stacji roboczej musi umożliwiać jednoczesne
wyświetlanie niezależnych treści na każdym z dwóch monitorów;
1.22. W ściankach bocznych walizki stacji roboczej muszą być wyprowadzone
wzmocnione złącza portów do podłączenia sygnałów przewodowych wizji,
sterowania i zasilania;
Strona 2 z 11
1.23. Wymagana wbudowana powierzchnia dyskowa, przeznaczona do pracy ciągłej
o pojemności min. 2TB umożliwiający zapis rejestrowanego z kamer materiału;
1.24. Wymagana funkcjonalność zdalnego łączenia się z aplikacją serwer/klient
zainstalowaną na innej stacji roboczej w trybie jednostrumieniowego podglądu
„na żywo” z kamer drugiej stacji roboczej i odtwarzania zarejestrowanego tam
materiału wizyjnego;
1.25. Wymagany dodatkowo zdalny podgląd „na żywo” przez przeglądarkę WWW i
urządzenia mobilne (minimum: Android, IOS);
1.26. Wymagana możliwość jednoczesnego podglądu „na żywo” min 64 strumieni
wizji w min 2 niezależnych oknach wideo;
1.27. Wymagany interfejs pozwalający na tworzenie własnych układów paneli
roboczych i map;
1.28. Wymagana funkcjonalność tworzenia na poziomie administratora systemu
scenariuszy dla zdarzeń systemowych i alarmowych w postaci makropoleceń
dla kamer, wyświetlanych obrazów, czy realizowanych funkcji systemowych;
1.29. Wymagana możliwość przystosowania aplikacji do pracy wielomonitorowej,
minimum 6 niezależnie konfigurowanych monitorów;
1.30. Wymagany harmonogram nagrywania, ustawiany niezależnie dla każdego
kanału wideo. Wymagana minimalna rejestracja: ciągła, detekcja ruchu,
wejście alarmowe, ręcznie wyzwalany tryb alarmowy;
1.31. Wymagane zarządzanie dostępem użytkowników do systemu z poziomu
administratora;
1.32. Wymagana możliwość nadawania wielopoziomowych uprawnień dostępu
użytkowników do systemu nadawana przez administratora;
1.33. Wymagana wizualizacja on line procesów i alarmów zachodzących dla
wszystkich urządzeń peryferyjnych indywidualnie oraz monitoringu stanu
zasilania i sprawności akumulatorów systemu;
1.34. Wymagana rejestracja logów systemowych z systemu kamerowego i czujek
obwodowych;
1.35. Wymagany tryb przeszukiwania rejestru zdarzeń, z możliwością
bezpośredniego odtwarzania wyszukanego zdarzenia alarmowego;
1.36. Wymagany system alokacji przestrzeni dyskowej, z możliwością zarządzania
miejscem na zapis niezależnie dla każdego obsługiwanego kanału;
1.37. Wymagana funkcjonalność możliwości tworzenia przez administratora dla
użytkowników systemu interfejsu map, wizualizacji punktów alarmowych,
rozmieszczenia miniatur kamer, paneli zdarzeń i logów, wszystko dynamicznie
zmienne zależne od aktualnego stanu danego elementu systemu;
Mobilny punkt kamerowy sterowany o wymaganiach minimalnych:
2.1. Wszystkie punkty kamerowe sterowane muszą być wykonane w technologii
wysokich rozdzielczości obrazu (HD), szybkiej głowicy obrotowej (Doome) oraz
wyposażone w oświetlacz podczerwieni;
2.2. Wymagany standard zastosowanych kamer: minimum AHD;
2.
2.3. Wszystkie kamery systemu mają być montowane na dedykowanych
składanych słupkach;
2.4. W podstawie słupka wymaga się zainstalowania rejestratora nagrywającego
sygnał wizyjny z jakością min HD;
2.5. Wymaga się montażu wewnętrznej pamięci dyskowej o pojemości min 2 TB;
2.6. Sposób wykonania zasilania buforowego słupka musi zapewniać możliwość
wymiany akumulatorów w sposób zapewniający ciągłość zasilania punktu
Strona 3 z 11
4
kamerowego bez konieczności podłączania do sieci energetycznej;
2.7. Punkty kamerowe muszą przekazywać dane do stacji roboczej poprzez sieć
ethernet, za pomocą wszelkich dostępnych mediów przesyłu: przewodowych i
bezprzewodowych, takich jak: LAN, WiFi, PowerLAN, a także GSM;
2.8. Architektura systemu łączności bezprzewodowej musi zapewniać:
2.8.1. Transmisję obrazu wideo od punktu kamerowego do stacji roboczej,
2.8.2. Transmisję danych sterujących i obsługujących zdarzenia w obu
kierunkach,
2.8.3. Brak konieczności strojenia i regulacji położenia elementów systemu w
celu uzyskania połączenia,
2.8.4. W ramach jednego zestawu MSTVO wymagana jest realizacja
bezpośredniej transmisji punkt kamerowy – stacja robocza jak i
transmisji z wykorzystaniem pozostałych punktów kamerowych jako
punktów pośredniczących, wybór metody połączenia dokonywany
automatycznie w systemie bez konieczności ingerencji ze strony
obsługującego, punkty kamerowe powinny być całkowicie wymienne
tzn. każdy z nich może w dowolnej chwili stać się retransmiterem
sygnału z innego punktu;
2.9. Punkt kamerowy:
2.9.1. Wszystkie zastosowane kamery wykonane w standardzie dzień/noc z
mechanicznie zdejmowanym filtrem podczerwieni,
2.9.2. Wydłużony czas naświetlania migawki w przypadku pracy bez
oświetlacza podczerwieni.
2.9.3. Zastosowane kamery w małej, zintegrowanej obudowie z oświetlaczem
LED zmieniającym natężenie światła w zależności od odległości obiektu
przed kamerą.
2.10. Wymagane parametry modułu kamery:
2.10.1. Wymagany przetwornik obrazu: matryca CMOS 1/3”,
2.10.2. Wymagany minimalne tryby pracy: AHD 720p, analog 960H,
2.10.3. Liczba efektywnych pikseli, minimum: 1280 (H) x 720 (V),
2.10.4. Wymagane minimalne czułości:
2.10.5. 0.1 lx/F1.2 - tryb kolorowy,
2.10.6. 0.01 lx/F1.2 - tryb czarno-biały,
2.10.7. 0 lx (IR wł.) - tryb czarno-biały.
2.10.8. Stosunek sygnału do szumu, minimum: > 50 dB (wyłączona ARW),
2.10.9. Elektroniczna migawka: automatyczna/manualna, minimalny zakres:
1/30 s ~ 1/30000 s,
2.10.10. Cyfrowa redukcja szumu (DNR) , minimum: 2D, 3D,
2.10.11. Wymagana funkcja Defog (F-DNR),
2.10.12. Zoom optyczny, minimum: 10x,
2.10.13. Typ obiektywu: motor-zoom, minimum: f=5 ~ 50 mm/F1.2,
2.10.14. Wymagany auto-focus: ciągły, po zmianie krotności zoomu,
2.10.15. Poziomy kąt widzenia obiektywu, minimum: 51.8° ~ 5.86°,
2.10.16. Wymagany rodzaj przełączania: mechaniczny filtr podczerwieni,
2.10.17. Wymagane tryby przełączania: automatyczny, manualny,
2.10.18. Wymagany czujnik światła widzialnego,
2.10.19. Presety, minimum: 200 ustawień,
2.10.20. Patrole, minimum: 7 (min. 30 presetów na patrol),
2.10.21. Trasy automatycznego skanowania, minimum: 1,
2.10.22. Trasy obserwacji, minimum: 3 (min. 90 poleceń dla jednej trasy),
2.10.23. Zakres obrotu w pionie/poziomie, minimum: 0° ~ 90°/360° (obrót
ciągły),
2.10.24. Prędkość obrotu, minimum: 200°/s (proporcjonalna do zoom’u),
2.10.25. Wymagane protokoły sterowania, standardu: N-Control, Pelco-D,
Pelco-P,
2.10.26. Wymagane menu ekranowe,
2.10.27. Wymagany zegar systemowy,
Strona 4 z 11
2.10.28. Obróbka obrazu, minimum: obrót obrazu o 180°, odbicie lustrzane,
2.10.29. Zasięg oświetlacza podczerwieni, minimum: 50 m (zależny od aktualnej
wartości zoomu optycznego),
2.10.30. Kąt świecenia oświetlacza podczerwieni, minimum: 80° (zależny od
aktualnej wartości zoomu optycznego),
2.10.31. Wymagane wyjście wideo, standardu: BNC, 1.0 Vp-p, 75 Ohm,
2.10.32. Wymiary maksymalne (mm): 136 (Ф) x 199 (wys.),
2.10.33. Masa maksymalna: 1,5 kg,
2.10.34. Wymagana obudowa aluminiowa w kolorze słupka zestawu,
2.10.35. Pobór mocy, max: 20 W (IR i grzałka wł.),
2.10.36. Temperatura pracy w zakresie minimalnym: -20°C ~ 60°C,
2.10.37. Wymagana wbudowana grzałka,
2.10.38. Klasa szczelności, min: IP 66.
Mobilna czujka PIR 100m MSOO - systemu ochrony obwodowej o
wymaganiach minimalnych:
3.1. Wszystkie czujki systemu mają być montowane na dedykowanych składanych
słupkach;
wymiany akumulatorów w sposób zapewniający ciągłość zasilania czujki bez
konieczności podłączania do sieci energetycznej;
3.3. Czujki muszą przekazywać dane do stacji roboczej poprzez sieć ethernet, za
pomocą wszelkich dostępnych mediów przesyłu: przewodowych i
3.4.1. Transmisję sygnałów od punktu do stacji roboczej,
kierunkach,
celu uzyskania połączenia.
3.5. Wymagane minimalne parametry techniczne czujki 100m MSOO:
3.
3.5.1. Wymagana metoda detekcji: Pasywna podczerwień.
3.5.2. Zasięg detekcji (główny obszar): 100m x 3m.
3.5.3. Zasięg detekcji (strefa podejścia): 3m x 5m przy wysokości montażu
2,0m.
3.5.4. Wymagane zasilanie:
 11-16V DC
 22-26V AC
 22-26V AC z opcjonalnym podgrzewaczem
3.5.5. Maksymalny pobór prądu
 45mA maks. (12V DC)
 80mA maks. (24V AC)
 420mA maks. (24V AC) z opcjonalnym podgrzewaczem
3.5.7. Wymagana wysokość montażu: 2,0m.
3.5.8. Wymagany wybór czułości detekcji w zakresach:
 Strefa daleka: SH/H/M/L
 Strefa bliska: SH/H/M/L
 Strefa podejścia: SH/H/M/L
3.5.9. Wymagany algorytm detekcji: AND/OR.
3.5.10. Wymagane wyjcie alarmowe o parametrach minimalnych (główny
obszar): N.O., N.C. 28V DC 0,2A.
3.5.11. Wymagane wyjście alarmowe o parametrach minimalnych (strefa
Strona 5 z 11
2
podejścia): N.O., N.C.28V DC 0,2A.
3.5.12. Wymagane wyjście usterki o parametrach minimalnych: N.C.28V DC
0,2A.
3.5.13. Wymagany styk sabotażowy o parametrach minimalnych: N.C.28V DC
0,1A.
3.5.14. Wymagany czas trwania alarmu, minimum: 2 sek.
3.5.15. Maksymalny czas przygotowania do pracy: 60 sek.
3.5.16. Wymagane temperatura pracy w zakresach minimalnych: -25°C ÷ 60°C i
-40°C ÷ +60°C z opcjonalnym podgrzewaczem.
3.5.17. Wymagany minimalny stopień ochrony obudowy: Czujka: IP65 Uchwyt:
IP55.
3.5.18. Wymiary maksymalne(wys. x szer. x dł.): 280mm x 110mm x 300mm.
3.5.19. Masa max: 1,6kg
Mobilna czujka kurtynowa 40m MSOO - systemu ochrony
obwodowej o wymaganiach minimalnych:
4.1. Wszystkie czujki systemu mają być montowane na dedykowanych składanych
słupkach;
wymiany akumulatorów w sposób zapewniający ciągłość zasilania czujki bez
konieczności podłączania do sieci energetycznej;
4.3. Czujki muszą przekazywać dane do stacji roboczej poprzez sieć ethernet, za
pomocą wszelkich dostępnych mediów przesyłu: przewodowych i
4.4.1. Transmisję sygnałów od punktu kamerowego do stacji roboczej,
kierunkach,
celu uzyskania połączenia.
4.5. Wymagane minimalne parametry techniczne czujki 100m MSOO:
4.
4.5.1. Wymagana metoda detekcji: Pasywna podczerwień.
4.5.2. Zasięg detekcji (główny obszar): 40m x 4m.
4.5.3. Zasięg detekcji (strefa podejścia): 3m x 5m przy wysokości montażu
2,0m.
4.5.4. Wymagane zasilanie:
 11-16V DC
 22-26V AC
 22-26V AC z opcjonalnym podgrzewaczem
4.5.7. Wymagana wysokość montażu: 2,0m.
4.5.8. Wymagany wybór czułości detekcji w zakresach:
 Strefa daleka: SH/H/M/L
 Strefa bliska: SH/H/M/L
 Strefa podejścia: SH/H/M/L
4.5.9. Wymagany algorytm detekcji: AND/OR.
4.5.10. Wymagane wyjście alarmowe o parametrach minimalnych (główny
obszar): N.O., N.C. 28V DC 0,2A.
4.5.11. Wymagane wyjście alarmowe o parametrach minimalnych (strefa
Strona 6 z 11
1
5.
podejścia): N.O., N.C.28V DC 0,2A.
4.5.12. Wymagane wyjście usterki o parametrach minimalnych: N.C.28V DC
0,2A.
4.5.13. Wymagany styk sabotażowy o parametrach minimalnych: N.C.28V DC
0,1A.
4.5.14. Wymagany czas trwania alarmu, minimum: 2 sek.
4.5.15. Maksymalny czas przygotowania do pracy: 60 sek.
4.5.16. Wymagane temperatura pracy w zakresach minimalnych: -25°C ÷ 60°C, 40°C ÷ +60°C z opcjonalnym podgrzewaczem.
4.5.17. Wymagany minimalny stopień ochrony obudowy: Czujka: IP65 Uchwyt:
IP55.
4.5.18. Wymiary maksymalne(wys. x szer. x dł.): 280mm x 110mm x 300mm.
4.5.19. Masa max: 1,4kg
Zestaw monterski punktu mobilnego w torbie. Indywidualny zestaw do montażu,
naprawy i konserwacji MSTVO.
SŁUPEK MSTVO, wymagania funkcjonalne i parametry techniczne:
5
6.1. Słupki w postaci spakowanej muszą składać się do dedykowanych skrzyń
transportowych wyposażonych i wykonanych w sposób umożliwiający łatwy
transport i przenoszenie (rączki, kółka transportowe z blokadą), a jednocześnie
wykonanych, jako zwarta, lekka, solidna, wytrzymała i odporna na wilgotność
konstrukcja zapewniająca bezpieczny transport znajdujących się w środku
urządzeń w tym transport lotniczy;
6.2. Słupek musi być uniwersalny dla każdego zamontowanego na nim urządzenia
(MSTV, MSOO);
6.3. Konstrukcja słupka musi składać się z podstawy i słupka segmentowego;
6.4. Urządzenie systemowe (kamera MSTV, czujka MSOO) ma być segmentem
końcowym, nakładanym i mocowanym na górze słupka, na wysokości 2,0m (+/20 cm);
6.5. Podstawa ma mieć postać skrzynki z zainstalowanymi wewnątrz wymaganymi
interfejsami komunikacyjnymi, zasilaniem buforowym z wyprowadzonymi
niezbędnymi złączami:
6.5.1. 230V - 1szt.,
6.5.2. Ethernet – 3szt;
6.
6.6. Podstawa powinna być wykonana jako skrzynka zawierająca w sobie
komponenty elektryczne, elektroniczne i komunikacyjne, zapewniając
jednocześnie funkcjonalności:
6.6.1. Stabilność złożonego do pełnej wysokości zestawu,
6.6.2. Bezpieczeństwo zamontowanych wewnątrz urządzeń pod kątem
uszkodzenia od warunków atmosferycznych zewnętrznych, uszkodzeń
mechanicznych, zalania wodą, itp.,
6.6.3. Bezpieczeństwo przeciwporażeniowe,
6.6.4. Zabezpieczenie przeciw niekontrolowanej próbie przemieszczenia
zestawu, czy też kradzieży całości,
6.6.5. Możliwość przetoczenia złożonego zestawu w pobliskie miejsce oraz
stabilne ustawienie – wyposażenie w dwa kółka do toczenia i dwie nóżki;
6.7. Podstawa musi być konstrukcją zapewniającą stabilność zestawu, a także musi
zawierać zabudowany kompaktowy zasilacz buforowy z akumulatorami,
rejestrator cyfrowy z powierzchnią dyskową o pojemności nie mniejszej niż
2TB, wymagane urządzenia przesyłu sygnału ethernet (minimum): switch WiFi,
konwerter PowerNET, interfejs GSM;
6.8. Słupek segmentowy powinien składać się z trzech elementów (rur), na końcu
których może być zamontowany moduł kamery MSTV, lub też moduł czujki
MSOO, zamiennie. Słupek musi zapewniać funkcjonalności:
6.8.1. Maksymalną wysokość zamontowanej kamery lub czujki – 2mb od ziemi
Strona 7 z 11
4
uwzględniając wysokość podstawy, w tolerancji +/- 20cm;
6.8.2. Możliwość montażu kamery lub czujki na każdym z elementów
składowych słupka – na każdym odcinku, lub też bezpośrednio na
podstawie;
6.8.3. Złącza słupka powinny zapewniać szybkie łączenie i rozłączanie zestawu
przy zachowaniu odpowiedniej wytrzymałości i szczelności połączeń;
6.8.4. Poszczególne segmenty muszą być spinane ze sobą na szybki zatrzask z
blokadą przemieszczenia. Nie dopuszcza się połączeń gwintowanych, czy
śrubowych;
6.9. Całość zestawu słupka, po złożeniu do pozycji roboczej powinna zapewniać
deklarowaną klasę odporności na wodę minimum IP55;
6.10. Całość zestawu słupka oraz poszczególne jego segmenty powinny zapewniać
deklarowaną klasę wytrzymałości na udary minimum IK 07;
6.11. Złącza komunikacyjne i zasilające muszą być zainstalowane w organizerze,
który musi umożliwić blokadę przewodów zapobiegając omyłkowemu
wyrwaniu złącz lub zerwaniu kabli. Wszystkie połączenia muszą być wykonane
jako wzmocnione szybkozłącza zapewniające minimalną ochronę - IP-65.
SKRZYNIA TRANSPORTOWA NA SŁUPEK MSTVO, wymagania
funkcjonalne i parametry techniczne:
7.1. Słupki w postaci spakowanej muszą składać się z dedykowanych skrzyń
transportowych wyposażonych i wykonanych w sposób umożliwiający łatwy
transport i przenoszenie (rączki, kółka transportowe z blokadą), a jednocześnie
wykonanych, jako zwarta, lekka, solidna, wytrzymała i odporna na wilgotność
konstrukcja zapewniająca bezpieczny transport znajdujących się w środku
urządzeń w tym transport lotniczy;
7.2. Wymagane deklarowane klasy odporności:
7.2.1. na wodę minimum IP55,
7.2.2. na udary minimum IK 07;
7.3. Skrzynia transportowa na słupek powinna zawierać miejsce uniwersalne na
jeden element peryferyjny (kamerę lub czujkę);
7.4. Wszystkie elementy w skrzyni w trybie gotowym do transportu muszą być
zabezpieczone przed możliwością przesuwania się, obijania, czy wypadnięcia;
7.
7.5. Wymagane wyposażenie skrzyni transportowej:
4
7.5.1. Przewody standardu ehernet cat 5 zakończone wtykami standardu RJ45 o
min IP 55. Wymagane odcinki: 3x25mb. Przewody muszą być nawinięte
na dedykowanej płycie i organizerze kablowym umożliwiającym łatwe
rozwijanie i zwijanie przewodu bez możliwości powstania jego załamań i
uszkodzeń. Płyta z organizerem powinna być łatwo wyjmowana ze skrzyni
transportowej w pierwszej kolejności, bez konieczności wyjmowania
elementów słupka,
7.5.2. Złącza gniazdo-gniazdo standardu RJ45 cat5 o min IP 55 w ilości minimum
2 szt.,
7.5.3. Ładowarka szybka akumulatorów słupka,
7.5.4. Przedłużacz sieciowy 230V, 3 gniazda 230V z uziemieniem, długość 5m
(+/- 1m),
7.5.5. Akumulatory rezerwowe słupka;
7.6. Pokrywa skrzyni powinna być wyposażona w zamknięcia domykające wieko,
typu zatrzask-motylek, umożlwiający zaplombowanie ich.
8.
SKRZYNIA TRANSPORTOWA NA URZĄDZENIA PERYFERYJNE,
wymagania funkcjonalne i parametry techniczne:
Strona 8 z 11
1
8.1. Elementy peryferyjne (kamery, czujki) w postaci spakowanej muszą składać się
z dedykowanych skrzyń transportowych wyposażonych i wykonanych w sposób
umożliwiający łatwy transport i przenoszenie (rączki, kółka transportowe z
blokadą), a jednocześnie wykonanych, jako zwarta, lekka, solidna, wytrzymała i
odporna na wilgotność konstrukcja zapewniająca bezpieczny transport
znajdujących się w środku urządzeń w tym transport lotniczy:
8.2. Wymagane deklarowane klasy odporności:
8.2.1. na wodę minimum IP55,
8.2.2. na udary minimum IK 07;
8.3. Skrzynia transportowa powinna zawierać trzy miejsca uniwersalne na
elementy peryferyjne (kamerę lub czujkę);
8.4. Wszystkie elementy w skrzyni w trybie gotowym do transportu muszą być
zabezpieczone przed możliwością przesuwania się, obijania, czy wypadnięcia;
8.5. Pokrywa skrzyni powinna być wyposażona w zamknięcia domykające wieko,
typu zatrzask-motylek, umożlwiający zaplombowanie ich.
WYMAGANIA OGÓLNE DLA ZESTAWÓW I CAŁEGO SYSTEMU MSTVO:
Wymagania ogólne mobilnego systemu telewizji ochronnej MSTVO:
9.1. Zestawy MSTVO muszą mieć możliwość integrowania ich w jeden system o
dowolnej konfiguracji wyposażenia sprzętowego;
9.2. MSTVO musi być konfigurowalny z dowolnie wybranych elementów systemu,
lub wszystkich elementów jednocześnie;
9.3. MSTVO musi spełniać założenia:
9.
9.3.1. Może być złożony z wszystkich elementów peryferyjnych pracujących
jednocześnie, zarządzany przez dwie stacje robocze,
9.3.2. Może także być uruchomiony jako dwie niezależne lokalizacje z
dowolnym wyposażeniem peryferyjnym (kamery, czujki, itp.) lub jako
jednolity, zintegrowany system bezpieczeństwa, ale z możliwością pełnej
wzajemnej współpracy,
9.3.3. Maksymalne upakowanie elementów wewnątrz obudów, co pozwoli na
zmniejszenie gabarytów i ciężaru całkowitego urządzeń,
9.3.4. Dostosowanie obudów urządzeń w sposób dedykowany dla tego
rozwiązania,
9.3.5. Nie dopuszcza się „dostosowań” i „adaptacji”. Wymagana jest zasada:
każdy element ma swoje miejsce i jest w tym miejscu przytwierdzony;
9.4. Wymaga się aby MSTVO miał możliwość pełnej integracji z dotychczas
eksploatowanymi w BOR mobilnymi systemami: MSTV i MSKD w formie pełnej
integracji wzajemnej, korelacji i wymiany danych;
9.5. Wymaga się żeby MSTVO pracował całkowicie on-line. Strumienie danych,
informacje z systemów mają być przesyłane i wyświetlane na stacjach
roboczych w trybie rzeczywistym „Real Time”;
9.6. Wszystkie stacje robocze MSTVO muszą działać na jednej i tej samej
platformie integracyjnej;
9.7. MSTVO ma działać w standardzie plug’n play. Uruchamiając jakiekolwiek
urządzenie peryferyjne, automatycznie jego obecność ma zostać wykryta i jego
wykrycie ma być pokazane jako aktywny piktogram na ekranie stacji roboczej;
9.8. Wymagana jest wielotorowość przesyłu sygnałów (minimum: LAN, WiFi,
PowerLAN, GSM) w relacjach: peryferia – stacje robocze, przy jednolitej
platformie dla przesyłu – strukturze LAN;
9.9. Wymagane są media przesyłowe:
9.9.1. kabel ethernet min 5cat,
Strona 9 z 11
9.9.2. sieci bezprzewodowe Wi-fi (w standardzie dookolnym, z możliwością
zastosowania standardu radioliniowego),
9.9.3. struktura sieciowa zasilająca 230VAC,
9.9.4. sieć GSM (z własnym APN);
9.10. Wymagana jest możliwość podłączenia wielu mediów przesyłowych
jednocześnie i realizacji hierarchiczności i ich przełączenia w przypadku zaniku
poszczególnych mediów;
9.11. Wymagana jest zasada rejestracji obrazów z kamer:
9.11.1. rejestracja podstawowa - rejestracja lokalna w słupku kamerowym,
9.11.2. przesył i rejestracja wtórna na stacjach roboczych: strumień ciągły niższej jakości poprzez media przesyłowe,
9.11.3. Rejestracja kamer wyposażenia stacji roboczych – lokalnie na stacjach;
9.12. Wymagane jakości obrazów z kamer:
9.12.1. min. HD strumień podstawowy,
9.12.2. min. VGA strumień przesyłany i wyświetlany,
9.12.3. Wymagana możliwość zmiany parametrów przesyłu z poziomu
administratora systemu,
9.13. Wymagana funkcjonalność, że wszystkie urządzenia mają w sobie
zainstalowane wymagane konwertery transmisji, na zewnątrz wyprowadzone
są wszystkie interfejsy komunikacyjne. Np zasilanie stacji roboczej ma być
podłączone poprzez już zainstalowany wewnątrz obudowy konwerter Ethernet;
9.14. Urządzenia systemowe (stacje robacze) muszą posiadać system operacyjny
standardu embeded. Ustawienia systemowe, konfiguracyjne mają być możliwe
wyłącznie z poziomu administratora. Użytkownikowi włączają się w autostarcie już skonfigurowane aplikacje (integracyjna i kontrolne, systemowe);
9.15. Aplikacja integracyjna zainstalowana na stacji roboczej systemu musi
umożliwiać administratorowi łatwe tworzenie map i wizualizacji aktualnie
używanej konfiguracji urządzeń;
9.16. Wszystkie urządzenia peryferyjne aktualnie używanej konfiguracji muszą na
bieżąco wyświetlać stan, kondycję i tryb pracy w systemie (on/off-line), a także
wszystkie stany usterkowe i serwisowe;
9.17. Wszystkie peryferyjne urządzenia musza być wyposażone w czujniki
przemieszczenia, minimum: wibracyjny, pochylenia, utraty sygnału (oddalenie
się lub wypięcie urządzenia) - kalibrowane w miejscu instalacji urządzenia;
9.18. Wymagana bieżąca współpraca wszystkich systemów na poziomie aplikacji
integracyjnej: łatwa definicja reakcji na sygnały alarmowe na poziomie
konfiguracji przez administratora;
9.19. Wymagana możliwość szybkiego i łatwego programowania makropoleceń i
wielowątkowych scenariuszy automatycznego działania systemu w odpowiedzi
na reakcję (np. systemu alarmowego);
9.20. Konstrukcja mechaniczna, elektryczna i funkcjonalna każdego elementu musi
być skonsultowana i zatwierdzona przez BOR.
Wymagania konstrukcji mechanicznych słupków, obudów i skrzyń
transportowych MSTVO:
10.1. Wszystkie elementy systemowe, takie jak: kamery, czy czujki muszą mieć
możliwość montażu na dowolnym słupku systemowym;
10.
10.2. Walizki stacji roboczych oraz słupki muszą być skonstruowane w sposób
zorganizowany, tj. każde urządzenie musi mieć swoje indywidualne miejsce,
każdy przewód będzie zwinięty i ułożony w miejsce specjalnie dla niego
przeznaczone, itd.;
10.3. Organizacja musi zapewniać pewne zamocowanie poszczególnych elementów
Strona 10 z 11
i podzespołów uniemożliwiając ich poluzowanie czy uszkodzenie podczas
transportu;
10.4. Poszczególne elementy systemu muszą być wykonane z materiałów
zapewniających minimalizację wagi i gabarytów urządzeń;
10.5. Obudowy urządzeń muszą być zminimalizowane, wykonane i dostosowane
dokładnie do gabarytów urządzeń, lekkie i wytrzymałe, gwarantujące
bezpieczeństwo podzespołów znajdujących się wewnątrz;
10.6. Konstrukcja obudów musi zapewniać mechaniczną łatwość rozwijania do
pełnej gotowości, musi zapewniać dostęp serwisowy do zainstalowanych
elementów;
10.7. Montaż urządzeń wewnątrz uniemożliwiający obluzowanie się ich, ale
jednocześnie gwarantujący możliwość ich wymiany czy naprawy, zapewniony
dostęp do wszystkich podzespołów i urządzeń;
10.8. Konstrukcja słupków do kamer musi być lekka, teleskopowa lub składana
(wsuwana) z oprzewodowaniem wewnętrznym pomiędzy złączem górnym i
dolnym;
10.9. Wymagany montaż anteny nadawczej/retransmisyjnej sygnałów wizyjnych i
ethernet na obudowie;
10.10. Wymaga się możliwości złożenia do pozycji roboczej i rozłożenia do
transportu każdego elementu systemu bez konieczności użycia narzędzi.
Wszelkie połączenia mechaniczne, elektryczne i sygnałowe muszą mieć
możliwość połączenia/rozłączenia wyłącznie rękoma. Dopuszcza się stosowanie
zatrzasków, zacisków, obejm, śrub – „motylków”. Nie dopuszcza się wykonania
połączeń jednorazowych ani takich, które wymagałyby użycia narzędzi
mechanicznych, elektrycznych, czy elektromechanicznych. Wszystkie
połączenia muszą zapewniać sztywność i stabilność konstrukcji danego
elementu systemowego;
10.11. Jedynie dla dostępu serwisowego do wewnątrz urządzeń wymaga się
wykonania połączeń wymagających użycia narzędzi.
Zasilanie i transmisja systemu MSTVO, wymagania:
11.
11.1. Zasilanie każdego punktu musi być zrealizowane poprzez lokalny zasilacz
buforowy;
11.2. Awaryjne zasilanie stacji roboczej musi gwarantować minimum 4 h ciągłej
pracy;
11.3. Awaryjne zasilanie punktów kamerowych musi gwarantować minimum 4 h
ciągłej pracy;
11.4. Konstrukcja musi umożliwiać łatwą i szybką wymianę akumulatorów zasilaczy z
zachowaniem ciągłości pracy wszystkich zestawów;
11.5. Stan akumulatorów musi być na bieżąco monitorowany przez centrum
monitorowania, a ich stan krytyczny zasygnalizowany wyświetlony na
monitorze;
11.6. System musi posiadać w wyposażeniu szybką ładowarkę akumulatorów, oraz
komplet dodatkowych akumulatorów;
11.7. Zakres częstotliwości pracy transmisji radiowej musi być zgodny z przepisami
UKE;
11.8. Urządzenia wchodzące w skład systemu zasilane napięciem wyższym niż 24V
powinny posiadać stopień ochrony przeciwporażeniowej B.
Strona 11 z 11

Modernizacja MSKD 2010r

Transkrypt

Podobne dokumenty

Tel. +48 662 010 738 [email protected] www.magnifica.pl
