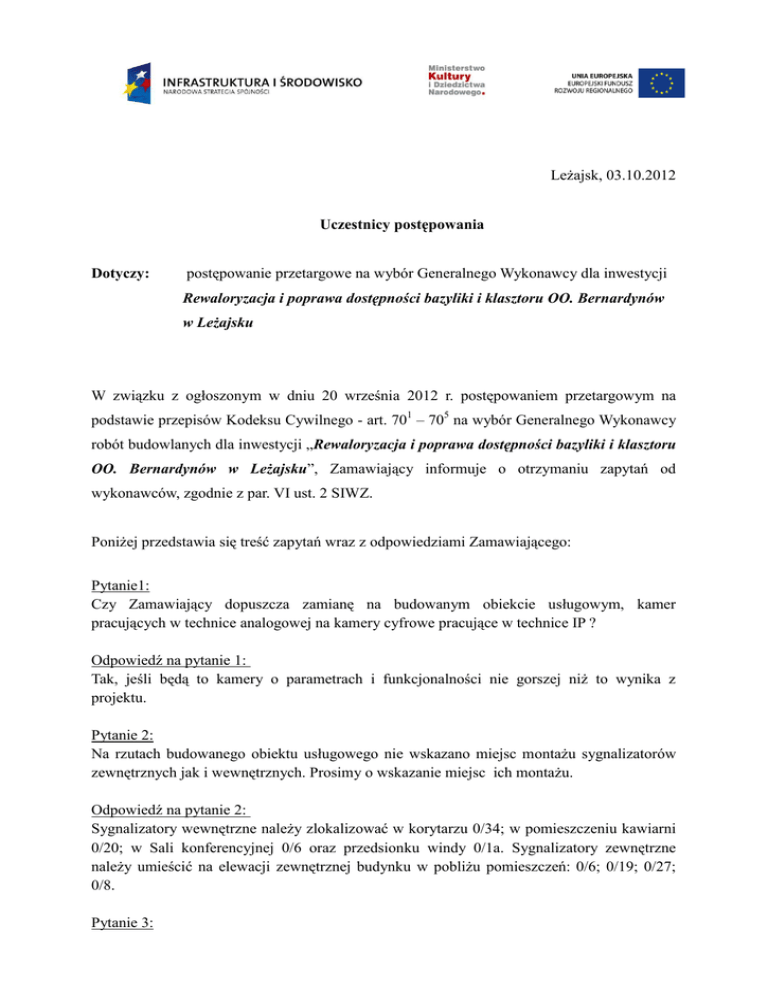

Leżajsk, 03.10.2012
Uczestnicy postępowania
Dotyczy:
postępowanie przetargowe na wybór Generalnego Wykonawcy dla inwestycji
Rewaloryzacja i poprawa dostępności bazyliki i klasztoru OO. Bernardynów
w Leżajsku
W związku z ogłoszonym w dniu 20 września 2012 r. postępowaniem przetargowym na
podstawie przepisów Kodeksu Cywilnego - art. 701 – 705 na wybór Generalnego Wykonawcy
robót budowlanych dla inwestycji „Rewaloryzacja i poprawa dostępności bazyliki i klasztoru
OO. Bernardynów w Leżajsku”, Zamawiający informuje o otrzymaniu zapytań od
wykonawców, zgodnie z par. VI ust. 2 SIWZ.
Poniżej przedstawia się treść zapytań wraz z odpowiedziami Zamawiającego:
Pytanie1:
Czy Zamawiający dopuszcza zamianę na budowanym obiekcie usługowym, kamer
pracujących w technice analogowej na kamery cyfrowe pracujące w technice IP ?
Odpowiedź na pytanie 1:
Tak, jeśli będą to kamery o parametrach i funkcjonalności nie gorszej niż to wynika z
projektu.
Pytanie 2:
Na rzutach budowanego obiektu usługowego nie wskazano miejsc montażu sygnalizatorów
zewnętrznych jak i wewnętrznych. Prosimy o wskazanie miejsc ich montażu.
Sygnalizatory wewnętrzne należy zlokalizować w korytarzu 0/34; w pomieszczeniu kawiarni
0/20; w Sali konferencyjnej 0/6 oraz przedsionku windy 0/1a. Sygnalizatory zewnętrzne
należy umieścić na elewacji zewnętrznej budynku w pobliżu pomieszczeń: 0/6; 0/19; 0/27;
0/8.
Pytanie 3:
Zamawiający w projekcie na budowany obiekt usługowy przewiduje wg. schematu
blokowego systemu CCTV podłączenie 12 kamer zewnętrznych i 30 kamer wewnętrznych.
Na rzutach budynku zaznaczono tylko 12 kamer zewnętrznych i 21 kamer wewnętrznych.
Przedmiar robót specyfikuje 14 szt. Kamer zewnętrznych i 18 wewnętrznych. Prosimy o
uszczegółowienie ilości kamer montowanych na obiekcie wraz z wskazaniem miejsca ich
montażu.
Na rzutach budynku zaznaczono prawidłowo miejsce montażu 12 kamer zewnętrznych oraz
21 kamer wewnętrznych.
Pytanie 4:
Zamawiający w projekcie na budowany obiekt usługowy przewiduje wg. schematu
blokowego systemu CCTV oraz rzutów, montaż 3 rejestratorów i monitorów CCTV. Według
przedmiaru Zamawiający wymaga zakupu 2 sztuk rejestratorów i monitorów CCTV. W
nawiązaniu do pytania 3 prosimy o uszczegółowienie ilości wymaganych rejestratorów i
monitorów CCTV.
Prawidłowa ilość to 3 rejestratory i monitory systemu CCTV.
Pytanie 5:
Czy istniejąca rozdzielnica w remontowanym wschodnim skrzydle klasztoru umożliwia
rozbudowę o dodatkowe elementy potrzebne do zasilenia urządzeń systemów ochrony
technicznej?
Odpowiedź: na pytanie 5:
TAK, w istniejącej rozdzielnicy jest miejsce na elementy do zasilania systemów ochrony
technicznej.
Pytanie 6:
W opisie Systemu SSWiN dotyczącego remontu wschodniego skrzydła klasztoru w pkt. 3.1
Zamawiający chce by centrala systemu SSWiN była zlokalizowana w pomieszczeniu małej
zakrystii (nr 4), natomiast w pkt. 4.1 (tego samego opisu) lokalizacja centrali jest w
pomieszczeniu furtiana. Prosimy o wskazanie pomieszczenia w którym zlokalizowana ma być
centrala SSWiN.
Centralę systemu SSWiN należy zlokalizować w pomieszczeniu małej zakrystii (4) tak jak
opisano w punkcie 3.1
Pytanie 7:
W projekcie przebudowy linii kablowej NN przewidziano kabel XAKXS 4x120mm
(rys
E3), natomiast w przedmiarach uwzględniono i wyceniono kabel XAKXS 4x240mm (w
przedmiarze pozycja 1.1.8). Prosimy o wskazanie obowiązującego rozwiązania.
Należy przyjąć do wyceny kabel XAKXS 4x120mm
Pytanie 8:
W przedmiarach nie uwzględniono optycznych czujek dymu w instalacji oddymiania
o
których mowa w opisie w pkt 1.12 Instalacja oddymiania klatki schodowej. Czy uwzględnić
je jako pozycje dodatkowe?
Tak proszę uwzględnić je jako pozycja dodatkowa.
Pytanie 9:
W przedmiarach nie uwzględniono 20 sztuk opraw świetlówkowych naściennych IP65 ESLG
26W o numerze 30085 (Rys E14). Czy uwzględnić je jako pozycje dodatkowe?
Tak proszę uwzględnić je jako pozycja dodatkowa.
Pytanie 10:
Czy Zamawiający dopuszcza zastosowanie rozwiązań w zakresie instalacji oświetleniowej w
oparciu o wyroby innych producentów niż ES-SYSTEM?
Tak, pod warunkiem zachowania parametrów
Pytanie 11:
W salach 0.6 i 0.7 sterowanie oprawami DALI realizowane jest przez system Helvar (opis pkt
1.9 Instalacja oświetlenia awaryjnego i kierunkowego). Brak informacji od Zamawiającego
odnośnie sposobu sterowania/wykorzystania pozostałych opraw DALI przewidzianych w
projekcie. (Rysunki: E14, E15).
Pozostałe oprawy oświetleniowe sterowanie as lokalnymi wyłącznikami.
Pytanie 12:
Czy dostawa licznika jest w zakresie Wykonawcy czy PGE?
Dostawa licznika jest po stronie PGE.
Pytanie 13:
W projekcie i przedmiarach oświetlenia uwzględniono oprawy awaryjne autonomicznie
nadzorowane ATI natomiast moduły awaryjne do tych opraw jako moduły ATI centralnie
nadzorowane i jednostkę centralną CTI. Zamawiający przewiduje zastosowanie opraw
autonomicznie czy centralnie nadzorowanych? (Opis pkt 1.9; rysunki: E13, E14, E15).
Należy przyjąć rozwiązanie w oparciu o oprawy awaryjne z modułem CTI o czasie
podtrzymania 2h oraz centralny monitoring.
Pytanie 14:
W punkcie (5.7) opisu systemu jest mowa o przewodzie kategorii 5e, w tabeli w tym samym
punkcie jest opisany przewód kategorii 6, natomiast w kosztorysie jest mowa o przewodzie
kategorii 5e. Którzy przewód uwzględnić w wycenie? Pozostałe elementy systemu są
kategorii 6.
:Należy zastosować przewody kategorii 6.
Pytanie 15:
W przedmiarach jest mowa o przewodzie YTKSY 2x2x0,5mm2. Do jakich celów jest
przeznaczony?
on
Należy wycenić zgodnie z przedmiarem. Kabel odnosi się do systemu SSWiN.
Pytanie 16:
W opisie w punkcie (5.10) jest mowa raz o switchu 24 portowym a innym razem o 48
portowym. Jakie urządzenie wyceniać?
Należy zastosować urządzenia 48 portowe.
Pytanie 17:
W jakim standardzie zostanie zrealizowany przyłącz teleinformatyczny do budynku? Jaki
standard urządzenia (router) trzeba zastosować i dostarczyć? Czy jest to w zakresie tego
projektu?
Router zostanie dostarczony w ramach innego postępowania .
Pytanie 18:
W punkcie (5.7 l.) jest mowa o panelach rozdzielczych typu PLM (Physical Layer
Management). Zastosowanie paneli typu PLM w tak niewielkiej strukturze jest bezcelowe i
znacznie podroży całą inwestycje (stosując panele PLM trzeba również zastosować
odpowiednie skanery, oprogramowanie oraz przewody krosowe). W punkcie (5.7 m. i n.)
jest opisane że panele rozdzielcze muszą posiadać konstrukcje modułową, ze standardem
montażowym „Keystone”, panele PLM takiej możliwości nie maja. Które panele uwzględnić
w kosztorysie panel PLM, czy panele modułowe ze standardem montażowym „Keystone”?
Nie wchodzi w zakres postępowania.
Pytanie 19:
W punkcje (5.9) jest mowa o kablach krosowych „PatchSee”, stosowanie tego rozwiązania
przy tak niewielkiej ilości połączeń jest nieuzasadnione i zwiększy koszt instalacji.
Dodatkowo zastosowanie przewodów z standardzie „PatchSee” wiąże się z zastosowaniem
dodatkowych elementów emitujących światła służącym do identyfikacji połączeń. Czy
zamawiający dopuszcza zastosowanie przewodów klasycznych, bez świetlnej identyfikacji
połączeń ?
Nie wchodzi w zakres postępowania.
Pytanie 20:
W zestawieniu materiałów jest pozycja: ” Ilość i rodzaje aparatów telefonicznych określi
Użytkownik”. Proszę o podanie ilości i rodzaju aparatów telefonicznych.
10 sztuk aparatów serii Alcatel OmniDesktop seria Reflexes: 2 szt typ „Premium”, 8 szt. typ
„Easy”, lub równoważne w zakresie parametrów.
Pytanie 21:
Czy Zamawiający dysponuje warunkami na przyłącze telekomunikacyjne? Jeżeli nie, kto ma
takie warunki pozyskać? Jeżeli tak, prosimy o udostępnienie.
Zamawiający nie dysponuje warunkami na przyłącze telekomunikacyjne. Zamawiający
pozyska warunki we własnym zakresie.
Pytanie 22:
W czyim zakresie leży przyłącze telekomunikacyjne do budynku?
Przyłącze telekomunikacyjne jest po stronie Zamawiającego poza zakresem postępowania.
Pytanie 23:
Projekt SSWIN przewiduje podłączenie do bazy monitorowania. Czy użytkownik wykona na
własny koszt takowe połączenie?
Połączenie do bazy monitorowania wykonane zostanie na podstawie odrębnej umowy.
Wykonawca wykona prace umożliwiające takie połączenie bez późniejszej ingerencji w
substancje budynków.
Pytanie 24:
Spoglądając na zdjęcia widać rozmieszczone wszędzie anteny TV-SAT, brak projektu TVSAT dla budynków.
Istniejące anteny należy zdemontować i zamontować powtórnie po wykonaniu remontu
elewacji we wskazanych przez Zamawiającego miejscach dokonując jednocześnie
uporządkowania wszystkich kabli antenowych.
Pytanie 25:
Proszę o uściślenie informacji dotyczącej wymiaru ekranu projekcyjnego umieszczonego w
sali konferencyjnej (niezgodność przedmiaru z opisem do projektu).
Ekran w sali konferencyjnej ma umożliwić wyświetlenie obrazu o wymiarach 270x203 cm, w
formacie 4:3 oraz powinien zapewnić należyte parametry odbioru. Szczegóły zawarte są w
karcie katalogowej dołączonej do projektu architektury.
Pytanie 26:
Jaki jest zakres stron: Co robi branża sanitarna a co Automatycy? Kto dostarcza aparaturę,
typu pompy, zawory trójdrożne, czujniki, szafa sterownicza?
Zamawiający zleca wykonanie zadania Generalnemu Wykonawcy. W zakresie GW jest
podział obowiązków dla każdej branży.
Pytanie 27:
Czy woda do celów pożarowych jest zmiękczana? Jeżeli tak, czy projektant przeliczył
przepustowość zmiękczacza kompaktowego do potrzeb pożarowych?
Woda co celów pożarowych nie musi być zmiękczana.
Pytanie 28:
Czy projektant zaprojektował instalację uwzględniając okresowy wygrzew CWU?
Należy wykonać instalację uwzględniając wygrzew CWU w celu ochrony przed
Legionellozą. Wygrzew antybakteryjny realizowany przez okresowy wygrzew instalacji do
temperatury +70 st C za co odpowiadać będzie automatyka kotłowa.
Pytanie 29:
Czy projektant uważa za celowe zabezpieczenie powrotu kotła układem bypassu wraz z
pompą i zaworem podmieszującym ? Jest to dobra praktyka chroniąca układy grzewcze przed
nagłym niekontrolowanym wzrostem temperatury.
Wykonać zgodnie z projektem. Bypass chroni kocioł przed zbyt niską temperaturą powrotu a
co za tym idzie wykraplaniem się wilgoci w palenisku i korozji paleniska kotłowego. Bypass
jest niezbędny.
Pytanie 30:
Instalacja solarna jest wypełniona glikolem, w projekcie przewidziano zabezpieczenia przed
wzrostem temperatury oraz ciśnienia powyżej dopuszczalnych. Projekt nie uwzględnia
obniżenia temperatury poniżej zera stopni Celsjusza. W takim przypadku może dojść do
rozszczelnienia podgrzewacza ER800. Czy doprojektować układ antyzamrożeniowy: zawór
trójstanowy z bypassem, dodatkowe sprzęgło woda-glikol oraz pompa obiegowa?
Wykonać zgodnie z projektem. Instalacja solarna nie działa jeśli są zbyt niskie temperatury
zewnętrzne, dba o to sterownik instalacji solarnej. Nie trzeba stosować układów
antyzamrożeniowych.
Pytanie 31:
W projekcie zasilono zbiorniki buforowe CWU wodą zimną niezmiękczoną. Takie połączenie
doprowadzi do osadzania się kamienia w zbiornikach oraz utratę gwarancji producenta. Czy
przeprojektować układ?
Cała instalacja CO łącznie z buforami HPM 2500 litrów napełniana będzie poprzez
zaprojektowaną stację uzdatniania wody AQUASET 500 EPURO. Podłączenie stacji z
instalacją za pomocą węża giętkiego.
Pytanie 32:
Czy wg zaprojektowanej instalacji będzie realizowany wygrzew antybakteryjny?
Jedna z podstawowych zasad dostosowania instalacji ciepłej wody do działań
zmniejszających ryzyko zakażenia bakteriami Legionella, zapisana jest w Rozporządzeniu
Ministra Infrastruktury z dnia 12 kwietnia 2002, wraz z późniejszymi zmianami z dnia 7
kwietnia 2009, w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich
usytuowanie (Dz.U.09.56.461). Rozporządzenie § 120 ust. 2 brzmi: "2. Instalacja
wodociągowa ciepłej wody powinna umożliwiać uzyskanie w punktach czerpalnych wody o
temperaturze nie niższej niż 55ºC i nie wyższej niż 60ºC. 2a.Instalacja wodociągowa ciepłej
wody powinna umożliwiać przeprowadzanie ciągłej lub okresowej dezynfekcji metodą
chemiczną lub fizyczną (w tym okresowe stosowanie metody dezynfekcji cieplnej), bez
obniżania trwałości instalacji i zastosowanych w niej wyrobów. Dla przeprowadzenia
dezynfekcji cieplnej niezbędne jest zapewnienie uzyskania w punktach czerpalnych
temperatury wody nie niższej niż 70ºC i nie wyższej niż 80ºC.". Należy nadmienić, że
bakterie Legionella w temperaturach wyższych niż +60°C, nie tylko się nie namnażają, ale
szybko giną. Przeciwdziałanie zagrożeniom infekcyjnym spowodowanym przez bakterie
Legionella wymaga przestrzegania określonych zasad postępowania zarówno w okresie
projektowania i doboru urządzeń, jak również przy ich eksploatacji.
Należy wykonać instalację uwzględniając wygrzew CWU w celu ochrony przed
Legionellozą. Wygrzew antybakteryjny realizowany przez okresowy wygrzew instalacji do
temperatury +70 st C za co odpowiadać będzie automatyka kotłowa.
W imieniu Zamawiającego
_______________________
o. Joachim Ciupa OFM
Gwardian Klasztoru i Kustosz Sanktuarium

Odpowiedzi na pytania nr 3 - Klasztor OO. Bernardynów w Leżajsku

Transkrypt

Podobne dokumenty
