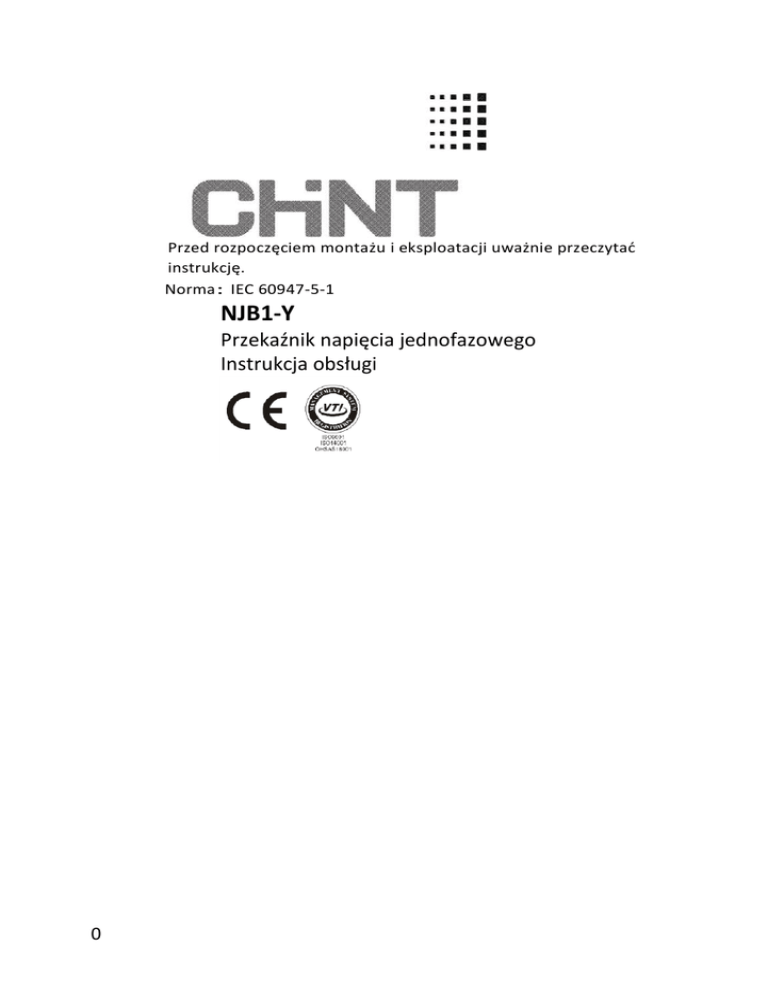

Przed rozpoczęciem montażu i eksploatacji uważnie przeczytać
instrukcję.
Norma: IEC 60947-5-1
NJB1-Y
Przekaźnik napięcia jednofazowego
Instrukcja obsługi
0
1. Przeznaczenie
Przekaźniki utraty i kolejności faz NJB1-Y stosowane są w obwodach
jednofazowych sterowania AC220, 110V, 24V (częstotliwość 50 lub 60
Hz) i DC 24V jako elementy zabezpieczające przepięciowe i
podnapięciowe.
Przekaźniki spełniają wymagania normy IEC 60947-5-1.
2. Oznaczenie
Napięcie znamionowe zasilania
Specyfikacja napięcia (patrz tabela 1)
Y: przekaźnik napięcia jednofazowego
Nr kolejny konstrukcji
Przekaźnik zabezpieczająco-monitorujący
Kod producenta
Tabela 1 Specyfikacja
Specyfikacja Znamionowe napięcie wejściowe
napięcia
V1-COM
6mV - 60mV
1
V2-COM
10mV - 100mV
V3-COM
30mV - 300mV
V1-COM
1V - 10V
2
V2-COM
3V - 30V
V3-COM
15V - 150V
V1-COM
20V - 200V
3
V2-COM
30V - 300V
V3-COM
60V - 600V
1
3. Schemat panelu
Pokrętło VS: nastawa napięcia w zakresie
10-100% maks. napięcia wejściowego
Zasilanie
Praca
Alarm
Pokrętło HYS: nastawa napięcia resetowania
w zakresie 5-50% napięcia zadziałania
Pokrętło T: czas zadziałania – nastawa w
zakresie 0,1s – 30s.
Uwaga:
Napięcie zadziałania = maksymalne napięcie wejściowe
x proporcja napięcia
Zabezpieczenie przepięciowe:
Napięcie resetowania = napięcie zadziałania - napięcie zadziałania
x proporcja zwłoki
Zabezpieczenie podnapięciowe:
Napięcie resetowania = napięcie zadziałania + napięcie zadziałania
x proporcja zwłoki
4. Warunki pracy
4.1 Normalne warunki pracy
4.1.1 Temperatura otoczenia
a) maks. +40 °C
b) min. -5 °C
c) średnia 24-h: nie więcej niż +35 °C
4.1.2 Wysokość
Nie montować wyżej niż 2000m n.p.m.
4.1.3 Warunki atmosferyczne
4.1.3.1 Wilgotność
Przy temperaturze +40°C wilgotność względna nie może
przekroczyć 50%. Dopuszcza się wyższą wilgotność przy niższej
2
temperaturze. Zabezpieczyć przed kondensacją na skutek zmian
temperatury!
4.1.3.2 Stopień zanieczyszczenia: stopień 3.
4.2 Warunki montażu
4.2.1 W środowisku niezagrożonym wybuchem, bez korozyjnych
gazów, bez naładowanych elektrycznie pyłów
4.2.4 Typ montażu: II
4.3 Temperatura przechowywania i transportu: od -10°C do +55°C.
5 Główne dane techniczne
5.1 Zakres ochrony i główne parametry techniczne
5.1.1 Tryb pracy: zabezpieczenie przepięciowe lub podnapięciowe
5.1.2 Znamionowe napięcie zasilania: 110, 24 VAC (50 Hz); 24 VDC
5.1.3 Zakres nastaw zadziałania: 10 – 100% ostatecznej wartości
wejściowej
5.1.4 Wartość zadziałania: 100% wartości nastawy
5.1.5 Powtarzalność: ±10% wartości nastawy
5.1.6 Wartość resetowania: 5-50% wartości zadziałania
5.1.7 Metoda resetowania: automatyczne lub ręczne. W przypadku
resetowania ręcznego odłączyć zasilanie na minimum 1 sekundę.
5.1.8 Czas zadziałania i błąd: 0,1 s – 30 s; ±10% wartości nastawy
5.1.9 Blokada zasilania: 1 s lub 5 s; ±0,3 s
5.1.10 Typ montażu: na szynie, do zabudowy
5.1.11 Trwałość mechaniczna: 1 x 106 razy
5.1.12 Trwałość elektryczna: 1 x 105 razy
5.1.13 Liczba styków: 1 zestaw zestyków przełącznych
5.1.14 Pojemność styków: AC220V 3A cosφ=-1; DC28V 5A
5.1.9 Pobór mocy: ≤3VA
5.2 Kategoria wykorzystania obwodu pomocniczego: AC-15, DC-13
5.3 Parametry obwodów pomocniczych: patrz tabela 2
5.4 Odporność na zakłócenia: patrz tabela 3
3
Tabela 2 Parametry obwodów pomocniczych
Układ styków
Prąd
termiczny Ith
A
Kategoria
użytkowania
Napięcie
znamionowe
robocze Ue
V
Prąd
znamionowy
roboczy Ie
A
2 zestawy
zestyków
przełączny
ch
5
AC-15
220
380
0,75
0,47
DC-13
220
0,27
Tabela 3 Odporność na zakłócenia
Pozycja
Wyładowania
elektrostatyczne
Wartość
±8kV× (1±10%) kV (w powietrzu)
Pola elektromagnetyczne Natężenie pola 10× (1±10%) V/m
o częstotliwości radiowej
Szybkie stany
przejściowe
Skoki napięcia
Dla linii 2kV, czas wytrzymania 1 min
Napięcie próby 2× (1±10%) kV
6 Wymiary i podłączanie
6.1 Wymiary gabarytowe przekaźników serii NJB1-Y: patrz rys. 1.
6.2 Sposoby podłączania przekaźników serii NJB1-Y: patrz rys. 2.
7
Instrukcja obsługi przełącznika
7.1 Położenia przełącznika: patrz rys. 3.
7.2 Tryby pracy: patrz tabela 4.
4
Rys. 1 Wymiary gabarytowe przekaźników NJB1-Y
Zasilanie
jednofazowe
Zasilani
e pracy
Wejście
Wyjście
Rys. 2 Schemat połączeń NJB1-Y
5
Rys. 3 Położenie przełącznika
Tabela 4 Tryby pracy
Funkcja
Przełącznik
1
2
3 4
Czas blokady zasilania
T1=5s
T1=1s
Sposób resetowania
Ręczny
Auto
Tryb działania przekaźnika Normalnie zamknięty
Normalnie otwarty
Tryb pracy
Ochrona podnapięciowa
Ochrona przepięciowa
Uwaga: przekaźnik włączony (ON)
przekaźnik wyłączony (OFF)
8. Opis trybów pracy
Szczegółową sekwencją działania dla każdego trybu pracy pokazano na
rys. 4.
Sekwencja czasowa w trybie
przepięciowym (normalnie zamknięty)
Wartość
zadziałania
Wejście
Sekwencja czasowa w trybie
podnapięciowym (normalnie
zamknięty)
Wejście
Wartość
zadziałania
Rys. 4 Schemat sekwencji działania
Uwaga:
T1 Blokada rozruchu (1s lub 5s)
T2 Czas zadziałania (0,1s – 30 s)
6
Zwłoka (5-50%) wartości zadziałania
W trybie normalnie otwartym sekwencja jest odwrotna.
9. Przykłady ustawień
Przykład 1: ustawienia ochrony przepięciowej
Kiedy napięciowe wejściowe wzrośnie do ponad 10V, po zwłoce
czasowej 10s nastąpi zadziałanie zabezpieczenia; kiedy opóźnienie
załączenia wynosi 5s, przekaźnik działa w trybie normalnie otwartym;
kiedy napięcie wynosi poniżej 7V przekaźnik wykonuje automatyczny
reset.
1) W przekaźniku NJB1-Y2 napięcie wejściowe podłączyć do zacisków
V1 (1-10V) i C.
2) Pokrętło proporcji napięcia ustawić na 100, kontrolowane napięcie
wejściowe wynosi 10V.
3) Pokrętło proporcji zwłoki ustawić na 30%; napięcie resetowania
= 10-10x30%
4) Pokrętło czasu ustawić na 10s – zwłoka czasowa wynosi 10s.
5) Pokrętło blokady zasilania ustawić w położeniu T1=5s; opóźnienie
zasilania wynosi 5s
6) Pokrętło resetowania ustawić w położeniu - auto.
7) Pokrętło trybu zabezpieczenia ustawić w położeniu - ochrona
przepięciowa.
Przykład 2: ustawienia ochrony podnapięciowej
1) W przekaźniku NJB1-Y3 napięcie wejściowe podłączyć do zacisków
V1 (20-200V) i C.
2) Pokrętło proporcji napięcia ustawić na 80, kontrolowane napięcie
wejściowe wynosi 160V
3) Pokrętło proporcji zwłoki ustawić na 25%; napięcie resetowania
= 160+160x25%
4) Pokrętło czasu ustawić na 0,1s – zwłoka czasowa wynosi 0,1s
5) Pokrętło blokady zasilania ustawić w położeniu T1=1s; opóźnienie
zasilania wynosi 1s
6) Pokrętło resetowania ustawić w położeniu - auto.
7) Pokrętło trybu zabezpieczenia ustawić w położeniu - ochrona
podnapięciowa.
7
Uwaga: w przypadku resetowania ręcznego czas blokady zasilania nie
może być krótszy niż 1s.
10.
Montaż, obsługa i konserwacja
10.1 Przekaźnik należy stosować w zakresie 85-110% napięcia
znamionowego zasilania.
10.2 Podłączać ściśle zgodnie ze schematem połączeń. W
przypadku DC uważać na polaryzację.
10.3 Na tabliczce znamionowej przekaźnika znajdują się tylko
skale schematyczne. Wartości zabezpieczenia należy sprawdzić
podczas pracy.
10.4 W przypadku przekręcenia pokrętła lub modyfikacji
przełącznika podczas pracy nowe nastawy zwłoki będą
nieważne. Nastawy należy wykonać przed włączeniem zasilania.
10.5 W przypadku montażu na szynie stosować szynę stalową
TH35-7.5.
11. Uwagi
11.1 Przekaźniki serii NJB1-Y zapewniają ochronę przepięciową
albo podnapięciową. Nie są w stanie zapewnić obu typów
ochrony jednocześnie.
11.2 Podczas pracy odstęp pomiędzy odłączeniem a ponownym
podaniem napięcia musi być dłuższy niż 1 s. W przeciwnym razie
resetowanie może być zawodne.
11.3 Przewodu zasilającego nie prowadzić w tej samej rurce czy
korytku wraz z innymi kablami WN. W razie potrzeby
zastosować kable ekranowane. Kable powinny być jak
najkrótsze, aby nie powodować zakłóceń pracy przekaźnika.
11.4 Przekaźnika nie wolno używać w obszarach zapylonych lub
zawierających korozyjne gazy. Zabezpieczyć przed działaniem
promieni słonecznych i opadów atmosferycznych.
11.5 Przestrzegać podanych warunków pracy i przechowywania:
napięcie, temperatura, wilgotność, wysokość montażu.
8
Nie mieszać z odpadami domowymi. Utylizować zgodnie z
zobowiązującymi przepisami.
Instrukcję zachować do późniejszego wykorzystania.
