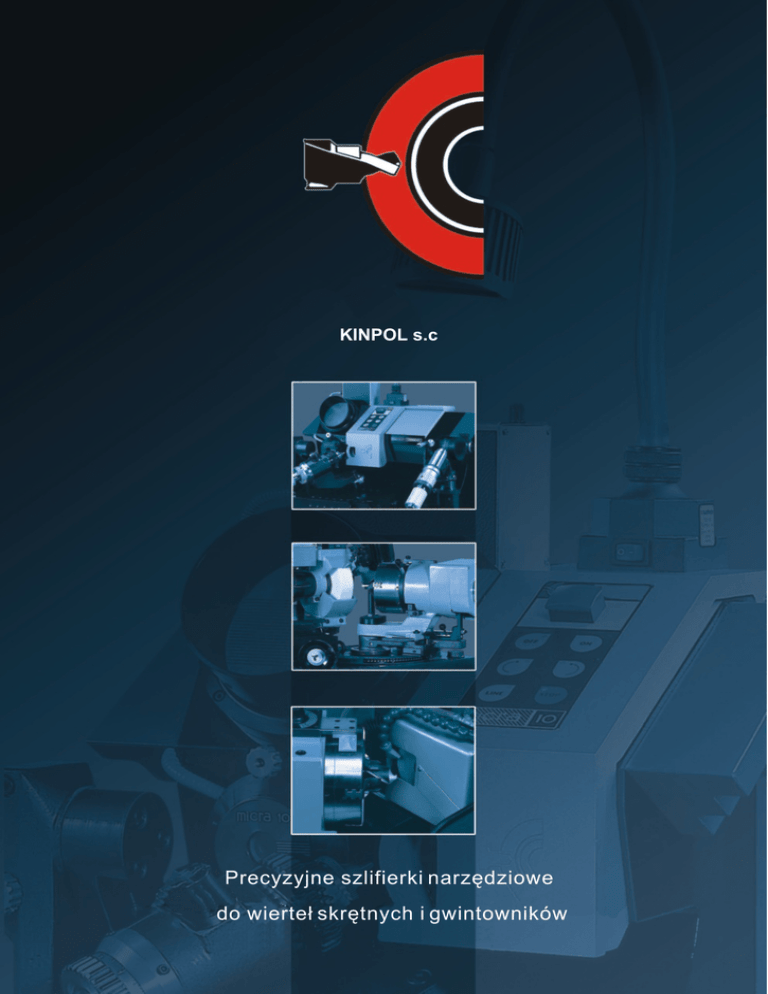

KINPOL s.c Precyzyjne szlifierki narzêdziowe do wierte³ skrêtnych i gwintowników Szlifierki narzêdziowe do wierte³ skrêtnych MICRA 10 - MICRA10 INTEGRAL Szlifierki narzêdziowe MICRA 10 i MICRA 10 INTEGRAL zosta³ opracowane i skonstruowane specjalnie dla systemów ostrz¹cych typu samocentruj¹cego. Umo¿liwiaj¹ wyeliminowanie poœrednich czynnoœci centruj¹cych i zapewniaj¹ odpowiedni poziom dok³adnoœci, zarówno w przypadku wierte³ HSS oraz HM. Jakoœæ i dok³adnoœæ systemów ostrz¹cych MICRA 10 i MICRA 10 INTEGRAL zosta³a osi¹gniêta dziêki bardzo zaawansowanym technologiom konstrukcyjnym. Dziêki nim, oraz nowoczesnej stylistyce maszyny odpowiadaj¹ najnowszym przepisom CE dotycz¹cym ergonomii i funkcjonalnoœci. Podczas pojedynczej czynnoœci wymagaj¹cej umieszczenia wiert³a w mocowaniu mo¿na uzyskaæ dwa g³ówne k¹ty natarcia ostrzenia na obu powierzchniach ostrz¹cych. Punkt przeciêcia siê k¹tów bêdzie idealnie odpowiada³ œrodkowi wiert³a, natomiast trzeci k¹t natarcia bêdzie opowiada³ zwê¿onej czêœci rdzenia, mo¿liwej do uzyskania dziêki: ............................................................. - negatywnej geometrii dla wierte³ HSS o konwencjonalnym skrêcie (Micra 10 i Micra 10 Integral) - pozytywnej geometrii dla wierte³ HSS z grubym rdzeniem i wierte³ z twardego metalu (Micra 10 Integral) Zalety samocentruj¹cego systemu ostrz¹cego „3+3 k¹t natarcia” mo¿na w skrócie opisaæ w nastêpuj¹cy sposób: - skrócony czas wiercenia, - d³u¿szy czas up³ywaj¹cy pomiêdzy kolejnymi ostrzeniami narzêdzi, - zwiêkszona g³êbokoœæ wiercenia pomiêdz kolejnymi podciêciami, - wiêksze wnikanie narzêdzia przy mniejszym obci¹¿eniu maszyny, - mo¿na go stosowaæ do najró¿niejszych materia³ów ¿elaznych i nie¿elaznych, - stabilnoœæ obrotowa podczas wiercenia, zmniejszaj¹ca prawdopodobieñstwo zakleszczenia krawêdzi skrêtu, Szlifierka narzêdziowa MICRA 10 Szlifierka narzêdziowa MICRA 10 Integral Specyfikacja techniczna: Specyfikacja techniczna: Œrednica ostrzenia od 0.5 do 20 mm 2-3 Lewa i prawa krawêdŸ tn¹ca Œcieranie rdzenia negatywne K¹t wierzcho³kowy wiert³a 80°-180° Regulacja k¹ta tn¹cego 0°-18° Napêd silnikowy trzpienia obrotowego Obroty silnika 0.18 kW zgodne i przeciwne z Waga maszyny Wymiary maszyny 7100 obrotów na minutê 40 kg 570 x 500 x 520 mm Dostarczone akcesoria:....................................................... 16x projektor optyczny z oœwietleniem œwiat³owodowym, jeden wysokiej precyzji uchwyt z 4 szczêkami do mocowania w zacisku wierte³ 0,5 do 6,35 mm, jeden uchwyt tulei zaciskowej z zestawem tulei zaciskowych do mocowania wierte³ od 6 do 16 mm, lampa halogenowa, 3 tarcze œcierne..... Wyposa¿enie opcjonalne:....................................................... Jeden uchwyt tulei zaciskowej z zestawem tulei zaciskowych do mocowania wierte³ od 16 do 20 mm, tarcza œcierna diamentowa i CBN, stó³ roboczy, który mo¿na tak¿e wyposa¿yæ w system pneumatycznego ch³odzenia i odsysania. 2-3 Lewa i prawa krawêdŸ tn¹ca Œcieranie rdzenia negatywne i pozytywne 80°-180° K¹t wierzcho³kowy wiert³a 0°-18° Regulacja k¹ta tn¹cego Napêd silnikowy trzpienia obrotowego Obroty silnika 0.18 KW przeciwne z ruchem wskazówek zegara ruchem wskazówek zegara Prêdkoœæ wrzeciona od 0.5 do 20 mm Œrednica ostrzenia Prêdkoœæ wrzeciona Waga maszyny Wymiary maszyny 7100 obrotów na minutê 57 kg 680 x 500 x 520 mm Dostarczone akcesoria:........................................................... 16x projektor optyczny z oœwietleniem œwiat³owodowym, jeden wysokiej precyzjiuchwyt z 4 szczêkami do mocowania w zacisku wierte³ 0,5 do 6,35 mm, jeden uchwyt tulei zaciskowej z zestawem tulei zaciskowych do mocowania wierte³ od 6 do 16 mm, jeden przyrz¹d do pozytywnego œcierania rdzenia, lampa halogenowa, 4 tarcze œcierne. Wyposa¿enie opcjonalne:...................................................... jeden uchwyt tulei zaciskowej z zestawem tulei zaciskowych do mocowania wierte³ od 16 do 20 mm, tarcza œcierna diamentowa i CBN, stó³ roboczy, który mo¿na tak¿e wyposa¿yæ w system pneumatycznego ch³odzenia i odsysania. Ostrzenie wierte³ skrêtnych Ostrza³ki narzêdziowe do wierte³ skrêtnych i gwintowników APE 25 APE 40 APE 40 AUTOMATIC APE 60 Ostrzenie wierte³ wielostopniowych Wykorzystuj¹c prosty osprzêt maszynowy, szlifierki ostrz¹ wiert³a przy k¹tach sto¿kowych od 40° do 180°, wiert³a wielostopniowe, wiert³a diamentowe, wiert³a pryzmatyczne i samocentruj¹ce, p³askie wiert³a, wiert³a œrodkowe, pog³êbiacze sto¿kowe, trzpienie rozprê¿aj¹ce i gwintowniki o 1 do 12 lewych Ostrzenie pog³êbiaczy i prawych krawêdzi tn¹cych, jak przedstawiono na kilku przyk³adach. Dziêki doskona³emu ostrzeniu narzêdzi, ostrza³ki narzêdziowe przyspieszaj¹ proces ostrzenia, zwiêkszaj¹c jednoczeœnie wydajnoœæ wiert³a i powoduj¹c bardziej racjonalne u¿ycie wierte³ i u¿ywaj¹c mocy narzêdzi maszynowych i œrodków CNC w najlepszy mo¿liwy sposób.................................... Ostrzenie narzêdzi 1-12 ostrzowych Ostrza³ki s¹ wyposa¿one w podstawê, która podtrzymuje poziomy elektryczny trzpieñ obrotowy piasty ko³a oraz p³ytê trzymaj¹c¹ uchwyt. Piasta ko³a mo¿e byæ poruszana wzd³u¿ (z dok³adnoœci¹ czêœci dziesi¹tych) i w poprzek (dok³adnoœci¹ czêœci setnych)................................... Sztywna konstrukcja zapobiegaj¹ca powstawaniu luzów gwarantuje wysoki poziom pracy. Ostrzenie gwintowników P³yta trzymaj¹ca uchwyt przesuwa narzêdzia tak, jak jest to potrzebne do wszelkich czynnoœci zwi¹zanych z ostrzeniem, podczas gdy wiert³o jest unieruchomione przez samocentruj¹cy, precyzyjny uchwyt o 6 szczêkach............................... Ka¿dy model jest wyposa¿ony w pionowy elektryczny trzpieñ obrotowy piasty ko³a, który mo¿na ustawiæ zgodnie z potrzeb¹, a który jest zamontowany na wsparciu tak, aby dwa ko³a œcierne by³y doskonale zsynchronizowane i mog³y œcieraæ rdzeñ œrodkowy wiert³a, a tak¿e ostrzyæ wiert³a diamentowe................................. Ostrzenie wierte³ wielostopniowych APE 40 Aut. APE 25 APE 60 APE 40 Szlifierka narzêdziowe model APE 25 Specyfikacja techniczna: Œrednica ostrzenia od 1.5 do 25 mm Lewa i prawa krawêdŸ tn¹ca od 1 do 12 mm K¹t wierzcho³kowy wiert³a 40°-180° Moc poziomego elektrycznego 0.38 kW trzpienia obrotowego piasty ko³a Moc pionowego elektrycznego 0.18 kW trzpienia obrotowego piasty ko³a Waga oko³o 105 kg Wymiary maszyny 740 x 680 x 1170 mm Szlifierka narzêdziowa model APE 40 Specyfikacja techniczna: Œrednica ostrzenia od 2 do 40 mm Lewa i prawa krawêdŸ tn¹ca od 1 do 12 mm K¹t wierzcho³kowy wiert³a 40°-180° Moc poziomego elektrycznego 0.76 kW trzpienia obrotowego piasty ko³a Moc pionowego elektrycznego 0.18 kW trzpienia obrotowego piasty ko³a Moc silnika pompy 0.06 kW Waga oko³o 170 kg Wymiary maszyny 840 x 820 x 1200 mm Dostarczone akcesoria:.................. Podstawa, pionowy elektryczny trzpieñ obrotowy, lampa halogenowa, 4 zestawy krzywek do narzêdzi prawych z 1-2-3-4-6 krawêdzi tn¹cych, tarcze œcierne....................................... Wyposa¿enie opcjonalne:.............. tarcze œcierne diamentowe i CBN, system ch³odzenia wod¹.................... Dostarczone akcesoria:......................... Podstawa, pionowy elektryczny trzpieñ obrotowy, lampa halogenowa, 4 zestawy krzywek do narzêdzi prawych z 1-2-3-4-6 krawêdzi tn¹cych, tarcze œcierne. ................................. Wyposa¿enie opcjonalne:....................... tarcze œcierne diamentowe i CBN Jako alternatywê dla systemu ch³odzenia woda mo¿na skorzystaæ z systemu ch³odzenia powietrzem i pneumatycznego systemu ch³odzenia.............................. Ostrzarka narzêdziowa model APE 40 Automatic Specyfikacja techniczna: Œrednica ostrzenia od 2 do 40 mm Lewa i prawa krawêdŸ tn¹ca od 1 do 12 mm K¹t wierzcho³kowy wiert³a 40°-180° G³owica uchwytu narzêdziowego 0.76 kW z automatyczn¹ rotacj¹ (zwiêkszan¹ w trybie manualnym) Moc poziomego elektrycznego 0.18 kW trzpienia obrotowego piasty ko³a Moc pionowego elektrycznego 0.06 kW trzpienia obrotowego piasty ko³a Moc silnika pompy Waga oko³o 220 kg Wymiary maszyny 1040 x 750 x 1250 mm Dostarczone akcesoria:......................... Podstawa, pionowy elektryczny trzpieñ obrotowy, lampa halogenowa, 4 zestawy krzywek do narzêdzi prawych z 1-2-3-4-6 krawêdzi tn¹cych, tarcze cierne. Wyposa¿enie opcjonalne:...................... tarcze œcierne diamentowe i CBN. Jako alternatywê dla systemu ch³odzenia woda mo¿na skorzystaæ z systemu ch³odzenia powietrzem i pneumatycznego systemu ch³odzenia. ...................... Ostrzarka narzêdziowa model APE 60 Specyfikacja techniczna: od 3 do 60 mm Œrednica ostrzenia Lewa i prawa krawêdŸ tn¹ca od 1 do 12 mm 40°-180° K¹t wierzcho³kowy wiert³a 1.5 kW Moc poziomego elektrycznego trzpienia obrotowego piasty ko³a 0.18 kW Moc pionowego elektrycznego trzpienia obrotowego piasty ko³a Moc silnika pompy 0.06 kW Waga oko³o 270 kg Wymiary maszyny 1040 x 750 x 1250 mm Dostarczone akcesoria:..................... Podstawa, pionowy elektryczny trzpieñ obrotowy,lampa halogenowa, 4 zestawy krzywek do narzêdzi prawych z 1-2-3-4-6 krawêdzi tn¹cych, tarcze œcierne. Wyposa¿enie opcjonalne:................... tarcze œcierne diamentowe i CBN. Jako alternatywê dla systemu ch³odzenia woda mo¿na skorzystaæ z systemu ch³odzenia powietrzem i pneumatycznego systemu ch³odzenia................................... Szlifierki narzêdziowe do wierte³ skrêtnych APE 60 A - APE 80 A Ostrza³ki narzêdziowe do wierte³ skrêtnych APE 60 A APE 80 A ostrz¹ prawe i lewe wiert³a skrêtne typu spiralnego. Ich cech¹ jest widoczne zredukowanie obci¹¿enia penetracyjnego podczas czynnoœci zwi¹zanych z wierceniem............................................ Automatyczne ostrzarki gwarantuj¹ symetryczne krawêdzie tn¹ce z k¹tami punktu i pochylenia odpowiadaj¹cymi dostêpnym materia³om i posuwowi, jak pokazano w tabeli wskaŸnikowej. Iloœæ materia³u, któr¹ usuwa siê z wierte³ wybiera siê na panelu kontrolnym. Koniec cyklu pracy jest sygnalizowany przez œwiate³ko ostrzegawcze, zatem podczas procesu ostrzenia maszyna nie musi byæ obs³ugiwana przez operatora. ............................................. Automatyczne ostrza³ki s¹ wyposa¿one w obudowê ochronn¹, zabezpieczaj¹c¹ strefê robocz¹.................. Szlifierka narzêdziowa model APE 60 A Specyfikacja techniczna: Œrednica ostrzenia od 6 do 60 mm Lewa i prawa krawêdŸ tn¹ca 2-3-4 K¹t wierzcho³kowy wiert³a 90°-140° Regulacja k¹ta tn¹cego 3°-14° Moc silnika tarczy œciernej 1.1 kW Moc silnika obrotowego wierte³ 0.36 kW Moc silnika posuwu wg³êbnego 0.05 kW Moc silnika pompy 0.10 kW Waga oko³o 480 kg Wymiary maszyny 1150 x 850 x 1270 mm Szlifierka narzêdziowa model APE Specyfikacja techniczna: Œrednica ostrzenia Lewa i prawa krawêdŸ tn¹ca K¹t wierzcho³kowy wiert³a Regulacja k¹ta tn¹cego Moc silnika tarczy œciernej Moc silnika obrotowego wierte³ Moc silnika posuwu wg³êbnego Moc silnika pompy Waga oko³o Wymiary maszyny 80 A od 10 do 82 mm 2-3-4 90°-140° 3°-16° 2.2 kW 0.36 kW 0.05 kW 0.10 kW 520 kg 1150 x 850 x 1270 mm Dostarczone akcesoria:......................................... Os³ona zabezpieczaj¹ca (nie pokazana na zdjêciu), system ch³odzenia wod¹, uchwyt z 6 szczêkami, w komplecie z 3 zestawami wymiennych szczêk, ko³o centrowania narzêdzi i tarcza œcierna. Wyposa¿enie opcjonalne:..................................... lampa halogenowa, przed³u¿enie dla bardzo d³ugich wierte³ skrêtnych.......................................... Szlifierka do narzêdzi CNC i frezów OCTOPUS 100 Osobny katalog KINPOL s.c. ul.Wa³ Miedzeszyñski 646 03-994 Warszawa tel.22 673 22 57 fax.22 51 41 255 www.kinpol.waw.pl [email protected]
