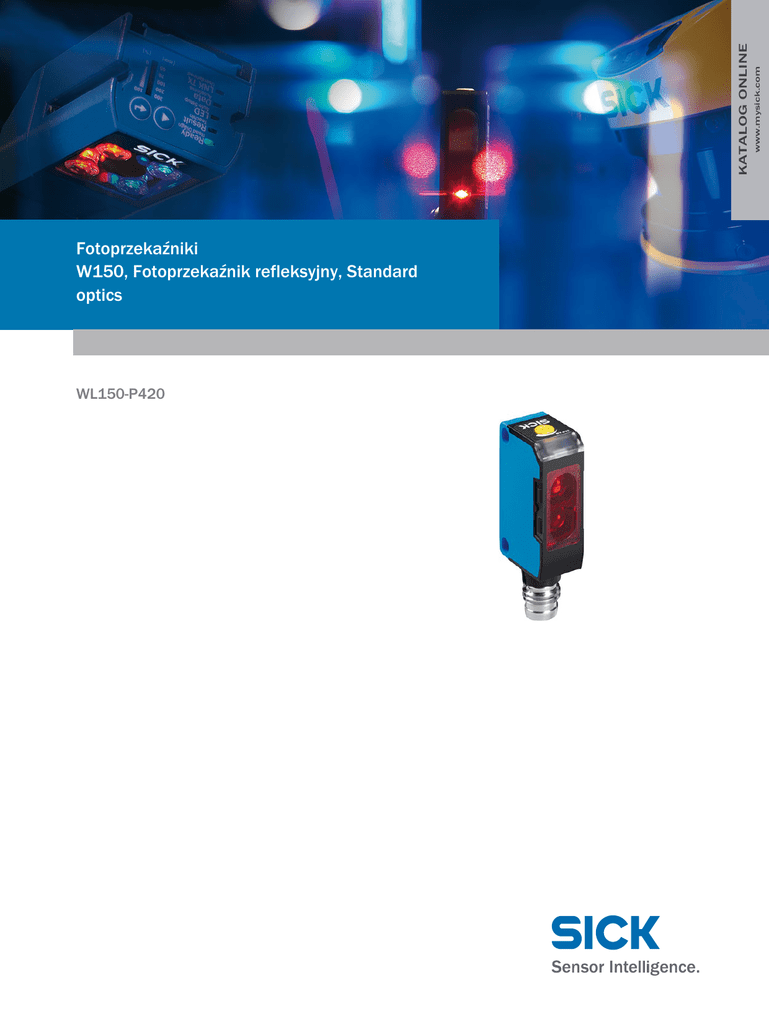

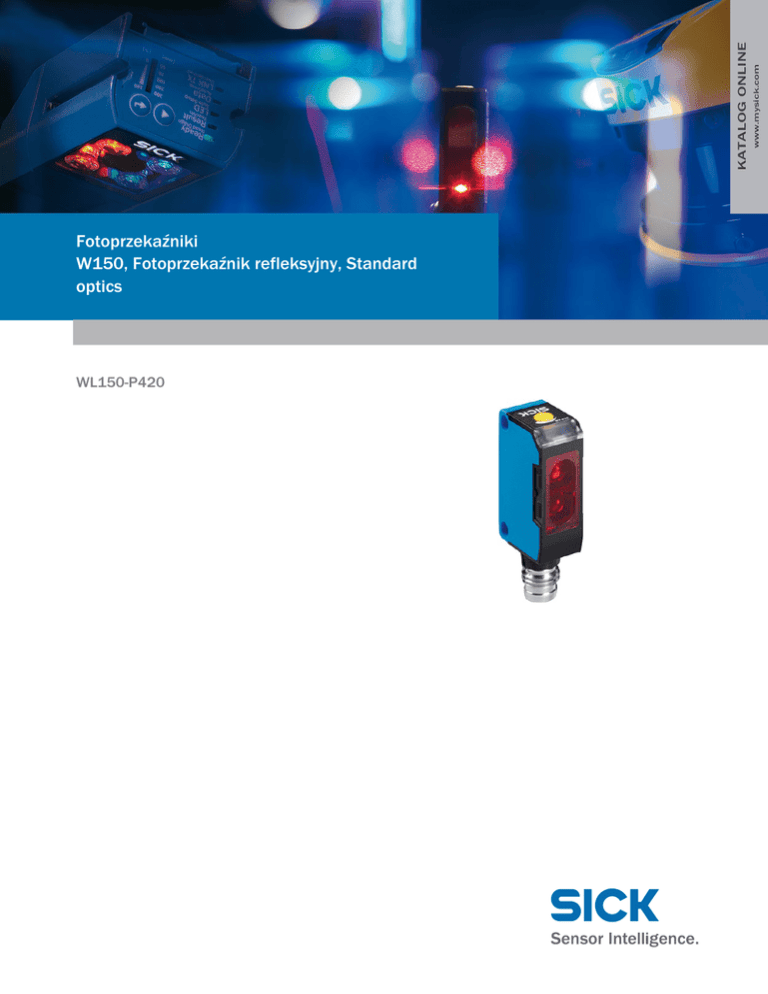

Karta katalogowa - Impol-1

WL150-P420
www.mysick.com
KATALOG ONLINE
Fotoprzekaźniki
W150, Fotoprzekaźnik refleksyjny, Standard
optics
Fotoprzekaźniki
W150, Fotoprzekaźnik refleksyjny, Standard optics
Nazwa modelu > WL150-P420
Numer części > 6020688
At a glance
• Standard optics
• Polfilter
• Sensing distance of up to 2.4 m
• Version for detection of transparent objects
• Sensitivity control on device via potentiometer
• Light/dark switching selectable via control wire
• Suitable for Diamond Grade reflective tape
Your benefits
• Polarizing filters prevent false readings on reflective surfaces, ensuring reliable
object detection
• Reliable detection of transparent objects
• Reliable detection of objects moving at fast speeds
• Highly visible red light for easy alignment
Cechy
Wymiary (Szer. x Wys. x Głęb.):
Maks. strefa działania:
Sensing range:
Housing design (light emission):
Nadajnik światła:
Rodzaj światła:
Nastawienie czułości:
Zasada działania czujnika/Sposób detekcji:
1) 2)
PL80A
3)
10 mm x 28 mm x 17,5 mm
1)
0,01 m ... 0,7 m
2)
0,01 m ... 0,6 m
Prostopadłościenna
3)
LED
Widzialne światło czerwone
Potentiometer, 270°
Fotoprzekaźnik refleksyjny, Standard optics
Average service life 100,000 h at Ta = +25 °C
Mechanika/elektronika
Rodzaj zabezpieczenia:
Napięcie zasilania:
Tętnienia resztkowe:
Pobór prądu:
Wyjście przełączające:
Output current Imax.:
Czas reakcji:
Switching frequency:
IP 67
1)
10 V DC ... 30 V DC
2)
± 10 %
3)
≤ 30 mA
PNP, przełączanie jasno/ciemno, wybierane, control cable, open collector
≤ 100 mA
4)
≤ 0,5 ms
5)
1.000 Hz
FotoprzekaźnikiAAAAAAAAAAAA© SICK AG. Z zastrzeżeniem zmiany bez powiadomienia.AAAAAAAAAAAA2012-05-23 10:59:51
Sposób przyłączenia:
Klasa ochronności:
Układ zabezpieczenia::::
Ciężar:
Tworzywo, obudowa:
Tworzywo, układ optyczny:
Ambient operating temperature:
Ambient storage temperature:
Filtr polaryzacyjny:
Dostawa:
Tłumienie w drodze optycznej światła:
Emitancja:
Kąt promieniowania:
AS-Interface-Chip:
Różnica tłumienia obiektu:
1)
Connector M8, 4-pin
II
A
B
C 6) 7) 8) 9)
D
7g
ABS
PC
-25 °C ... 55 °C
-40 °C ... 75 °C
ü
BEF-W150-A mounting bracket, Reflector PL20A
> 20 %
Do obiektów transparentnych
Ca. 7,5 °
> 7,5 %
3)
4)
5)
6)
May not exceed or fall short of V
Without load
Signal transit time with resistive load
With light/dark ratio 1:1
A = V connections reverseS
S
7)
8)
9)
polarity protected
B = inputs and output reverse-polarity protected
C = interference suppression
D = outputs overcurrent and short-circuit protected
Limit values
2)
Dimensional drawing
FotoprzekaźnikiAAAAAAAAAAAA© SICK AG. Z zastrzeżeniem zmiany bez powiadomienia.AAAAAAAAAAAA2012-05-23 10:59:51
Einstell-Möglichkeiten
Connection diagram
FotoprzekaźnikiAAAAAAAAAAAA© SICK AG. Z zastrzeżeniem zmiany bez powiadomienia.AAAAAAAAAAAA2012-05-23 10:59:51
Connection type
Characteristic curve
Sensing range diagram
FotoprzekaźnikiAAAAAAAAAAAA© SICK AG. Z zastrzeżeniem zmiany bez powiadomienia.AAAAAAAAAAAA2012-05-23 10:59:51
