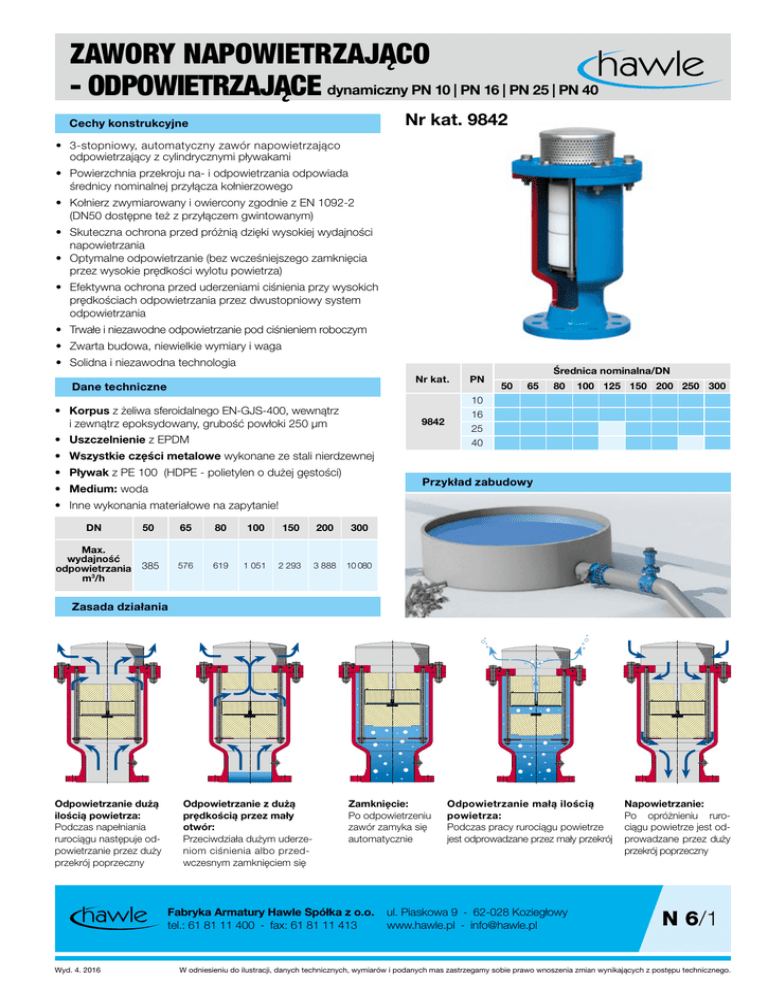

Karta katalogowa

ZAWORY NAPOWIETRZAJĄCO
- ODPOWIETRZAJĄCE dynamiczny PN 10 | PN 16 | PN 25 | PN 40
Nr kat. 9842
Cechy konstrukcyjne
• 3-stopniowy, automatyczny zawór napowietrzająco
odpowietrzający z cylindrycznymi pływakami
• Powierzchnia przekroju na- i odpowietrzania odpowiada średnicy nominalnej przyłącza kołnierzowego
• Kołnierz zwymiarowany i owiercony zgodnie z EN 1092-2 (DN50 dostępne też z przyłączem gwintowanym)
• Skuteczna ochrona przed próżnią dzięki wysokiej wydajności napowietrzania
• Optymalne odpowietrzanie (bez wcześniejszego zamknięcia przez wysokie prędkości wylotu powietrza)
• Efektywna ochrona przed uderzeniami ciśnienia przy wysokich prędkościach odpowietrzania przez dwustopniowy system odpowietrzania
• Trwałe i niezawodne odpowietrzanie pod ciśnieniem roboczym • Zwarta budowa, niewielkie wymiary i waga
• Solidna i niezawodna technologia
Nr kat.
Dane techniczne
• Korpus z żeliwa sferoidalnego EN-GJS-400, wewnątrz i zewnątrz epoksydowany, grubość powłoki 250 μm
9842
• Uszczelnienie z EPDM
PN
Średnica nominalna/DN
50
65
80
100 125 150 200 250 300
10
16
25
40
• Wszystkie części metalowe wykonane ze stali nierdzewnej
• Pływak z PE 100 (HDPE - polietylen o dużej gęstości)
Przykład zabudowy
• Medium: woda
• Inne wykonania materiałowe na zapytanie!
DN
50
65
80
100
150
200
300
Max.
wydajność
odpowietrzania
m3/h
385
576
619
1 051
2 293
3 888
10 080
Zasada działania
Odpowietrzanie dużą
ilością powietrza:
Podczas napełniania
rurociągu następuje odpowietrzanie przez duży
przekrój poprzeczny
Odpowietrzanie z dużą
prędkością przez mały
otwór:
Przeciwdziała dużym uderzeniom ciśnienia albo przedwczesnym zamknięciem się
Zamknięcie:
Po odpowietrzeniu
zawór zamyka się
automatycznie
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2016
Odpowietrzanie małą ilością
powietrza:
Podczas pracy rurociągu powietrze
jest odprowadzane przez mały przekrój
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
Napowietrzanie:
Po opróżnieniu rurociągu powietrze jest odprowadzane przez duży
przekrój poprzeczny
N 6/1
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
ZAWORY NAPOWIETRZAJĄCO
- ODPOWIETRZAJĄCE dynamiczny PN 10 | PN 16 | PN 25 | PN 40
Nr kat. 9842
ØB
Części składowe
Materiał
żeliwo sferoidalne
EN-GJS-400
stal 1.0037
(opcjonalnie stal
nierdzewna)
4
1
Korpus
2
2
Osłona
3
Prowadzenie pływaka
4
Pokrywa
5
Pływak
PE 100 (HDPE)
6
Pływak
PE 100 (HDPE)
7
Gniazdo
EPDM
8
Mały otwór (kryza)
stal nierdzewna
9
Pływak
PE 100 (HDPE)
10
O-Ring
EPDM
11
Śruba
stal nierdzewna
10
H
9
10
1
6
8
7
5
stal nierdzewna
1.4301
stal nierdzewna
1.4301
3
11
C
Ø d2
ØK
ØD
DN
PN
ØD
ØK
C
50
65
80
100
125
150
200
250
300
10
165
185
200
220
250
285
340
405
460
125
145
160
180
210
240
295
355
400
19
19
19
19
19
19
20
22
24,5
DN
PN
ØD
ØK
C
50
65
80
100
125
150
200
250
300
16
165
185
200
220
250
285
340
405
460
125
145
160
180
210
240
295
355
410
19
19
19
19
19
19
20
22
24,5
DN
PN
ØD
ØK
C
50
65
80
100
150
200
250
300
25
165
185
200
235
300
360
425
485
125
145
160
190
250
310
370
430
19
19
19
19
20
22
24,5
27,5
DN
PN
ØD
ØK
C
40
165
185
200
235
300
375
515
125
145
160
190
250
320
450
19
19
19
19
26
30
39,5
50
65
80
100
150
200
300
N 6/2
Śruby
Ilość
d2
ØB
H
200
225
240
255
255
365
410
540
355
404
420
420
410
580
630
820
930
Śruby
Ilość
d2
4
4
8
8
8
8
8
12
12
19
19
19
19
19
23
23
23
23
Masa kg
20
20
26
28
28
90
98
160
ØB
H
Masa kg
19
19
19
19
19
23
23
28
28
200
225
240
255
255
365
410
540
355
404
420
420
410
580
630
820
930
20
20
26
28
28
90
98
160
Śruby
Ilość
d2
ØB
H
19
19
19
23
28
28
31
31
200
225
240
255
365
410
540
355
404
420
420
580
630
820
930
Masa kg
22
22
28
30
95
105
170
Śruby
Ilość
d2
ØB
H
200
225
240
255
365
410
355
404
420
420
580
630
930
4
4
8
8
8
8
12
12
12
4
4
8
8
8
12
12
16
4
4
8
8
8
12
16
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
19
19
19
23
28
31
34
Masa kg
22
22
28
30
95
105
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
Wyd. 4. 2016
