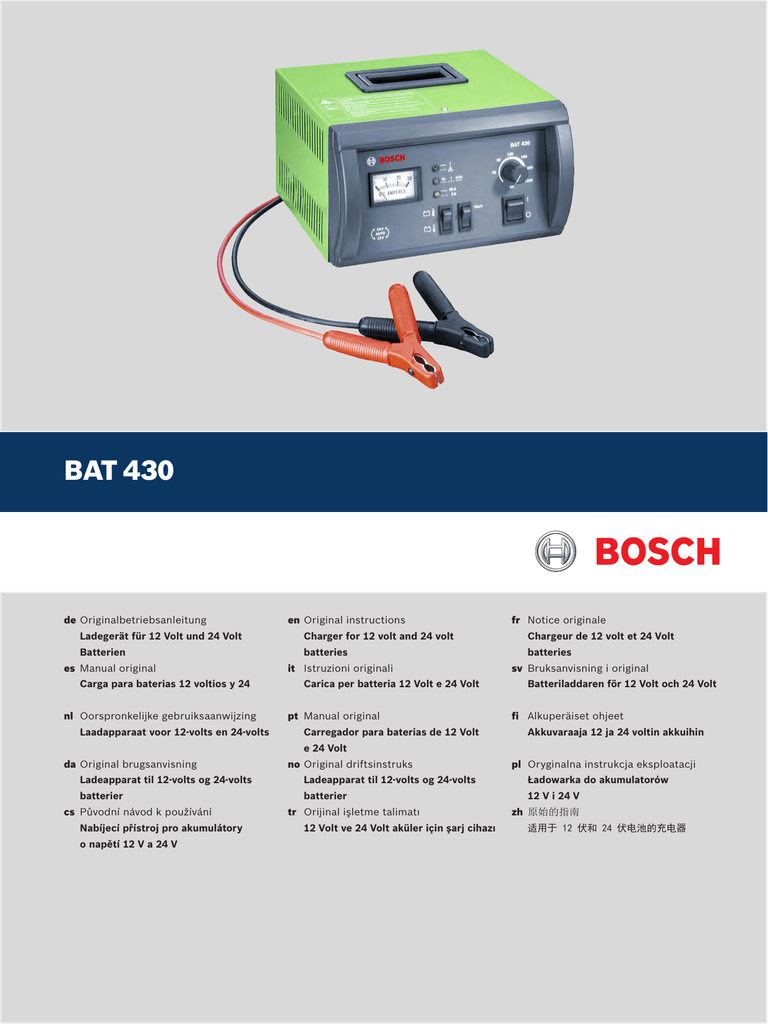

BAT 430 - SUDBOSCH.PL

BAT 430
de Originalbetriebsanleitung
en Original instructions
Ladegerät für 12 Volt und 24 Volt
Charger for 12 volt and 24 volt
Batterien
batteries
es Manual original
Carga para baterias 12 voltios y 24
nl Oorspronkelijke gebruiksaanwijzing
Laadapparaat voor 12-volts en 24-volts
it Istruzioni originali
Carica per batteria 12 Volt e 24 Volt
pt Manual original
Carregador para baterias de 12 Volt
fr Notice originale
Chargeur de 12 volt et 24 Volt
batteries
sv Bruksanvisning i original
Batteriladdaren för 12 Volt och 24 Volt
fi Alkuperäiset ohjeet
Akkuvaraaja 12 ja 24 voltin akkuihin
e 24 Volt
da Original brugsanvisning
Ladeapparat til 12-volts og 24-volts
batterier
cs Původní návod k používání
Nabíjecí přístroj pro akumulátory
o napětí 12 V a 24 V
no Original driftsinstruks
Ladeapparat til 12-volts og 24-volts
batterier
tr Orijinal işletme talimatı
12 Volt ve 24 Volt aküler için şarj cihazı
pl Oryginalna instrukcja eksploatacji
Ładowarka do akumulatorów
12 V i 24 V
zh 原始的指南
适用于 12 伏和 24 伏电池的充电器
pl
92 | BAT 430 | 92BAT 430
Spis treści po polsku
1.
1.1
1.2
Stosowane symbole
W dokumentacji
1.1.1 Ostrzeżenia – struktura i znaczenie
1.1.2 Symbole w tej dokumentacjii
Na produkcie
93
93
93
93
93
2.
2.1
2.2
Wskazówki dla użytkownika
Ważne wskazówki
Zasady bezpieczeństwa
93
93
93
3.
3.1
3.2
3.3
3.4
3.5
3.6
3.7
Opis produktu
Przeznaczenie
Ważne wskazówki dotyczące ładowarki
Zakres dostawy Opis urządzenia
Diody sygnalizacji stanu
Przełącznik temperatury akumulatora
Opis działania
94
94
94
94
94
94
95
95
4.
4.1
4.2
96
96
4.5
4.6
Obsługa
Włączanie i wyłączanie
Ważne wskazówki dotyczące ładowania
akumulatora
Ładowanie akumulatora
Ładowanie głęboko rozładowanego
akumulatora
Tryb pomocniczy i tryb buforowy
Wskazówki dotyczące usterek
5.
5.1
5.2
5.3
Konserwacja
Czyszczenie
Części zamienne i eksploatacyjne
Usuwanie i utylizacja
99
99
99
99
6.
Dane techniczne
99
4.3
4.4
1 689 979 996
|
2012-10-24
96
97
97
98
98
Robert Bosch GmbH
Stosowane symbole | BAT 430 | 93
pl
1.
Stosowane symbole
1.2
1.1
W dokumentacji
!!Należy przestrzegać wszystkie symbole ostrzegawcze
1.1.1 Ostrzeżenia – struktura i znaczenie
Wskazówki ostrzegawcze ostrzegają przed zagrożeniami
dla użytkownika lub przebywających w pobliżu osób.
Poza tym wskazówki ostrzegawcze opisują skutki zagrożenia i środki zapobiegawcze. Wskazówki ostrzegawcze
mają następującą strukturę:
Symbol
HASŁO – rodzaj i źródło niebezpieczeńostrzegawczy stwa
Skutki zagrożenia w razie nieprzestrzegania podanych wskazówek.
¶¶ Środki zapobiegawcze i informacje o
sposobach unikania zagrożenia.
Hasło określa prawdopodobieństwo wystąpienia oraz
ciężkość zagrożenia w razie zlekceważenia ostrzeżenia:
Hasło
Prawdopodobieństwowystąpienia
Wielkość niebezpie­
czeństwa w razie
nie­przestrzegania
zasad
NIEBEZPIECZEŃSTWO
OSTRZEŻENIE
Bezpośrednio grożące
niebezpieczeństwo
Możliwe grożące
niebezpieczeństwo
Możliwa niebezpieczna
sytuacja
Śmierć lub ciężkie
obrażenia ciała
Śmierć lub ciężkie
obrażenia ciała
Lekkie
obrażenia ciała
UWAGA
1.1.2
Uwaga
!
Przestrzegać niniejszej instrukcji obsługi i całej dokumentacji technicznej stosowanych komponentów!
Ostrożnie!
1. Wyłączyć ładowarkę.
2. Odłączyć lub przyłączyć zaciski ładowarki.
Niebezpieczeństwo eksplozji!
¶¶ Unikać ognia, bezpośredniego promieniowania słonecznego i powstawania iskier.
Ostrożnie!
¶¶ Chronić ładowarkę przed wilgocią i mokrym
środowiskiem.
Utylizacja
Zużyte urządzenia elektryczne i elektroniczne wraz z przewodami i bateriami/akumula­
to­rami należy usuwać oddzielnie od odpadów domowych.
Znaczenie
Ostrzega przed możliwymi szkodami
rzeczowymi.
Informacja
i
1.
2.
e

"
na produktach i utrzymywać je w stanie umożliwiającym odczytanie!
Symbole w tej dokumentacjii
Symbol Nazwa
Wskazówki dotyczące zastosowania
i inne użyteczne informacje.
Działania wielo- Polecenie złożone z wielu kroków
krokowe
Działanie jedno- Polecenie złożone z jednego kroku.
krokowe
Wynik
W ramach danego polecenia widoczpośredni
ny jest wynik pośredni.
Wynik końcowy Na koniec danego polecenia widoczny jest wynik końcowy.
Na produkcie
2.
Wskazówki dla użytkownika
2.1
Ważne wskazówki
2.2
Zasady bezpieczeństwa
Ważne wskazówki dotyczące praw autorskich i gwarancji,
użytkowników i zobowiązań przedsiębiorstwa znajdują
się w oddzielnej instrukcji "Ważne wskazówki i zasady bezpieczeństwa dotyczące Bosch Battery-Service-Products".
Przed pierwszym uruchomieniem, podłączeniem i użyciem BAT 430 należy starannie przeczytać tę instrukcję i
bezwzględnie jej przestrzegać.
Wszystkie zasady bezpieczeństwa znajdują się w oddzielnej instrukcji "Ważne wskazówki i zasady bezpieczeństwa
dotyczące Bosch Battery-Service-Products". Przed pierwszym uruchomieniem, podłączeniem i użyciem BAT 430
należy starannie przeczytać tę instrukcję i bezwzględnie
jej przestrzegać.
Robert Bosch GmbH
1 689 979 996
|
2012-10-24
pl
94 | BAT 430 | Opis produktu
3.
Opis produktu
3.1
Przeznaczenie
Przy użyciu wydajnej ładowarki do akumulatorów
BAT 430 można ładować wszystkie typy akumulatorów
ołowiowo-kwasowych 12 V i 24 V. Ładowarka optymalnie
ładuje szczególnie akumulatory suche (z elektrolitem
żelowym albo typu AGM). Możliwe jest ładowanie akumulatora zamontowanego w pojeździe albo wymontowanego. Ładowarki BAT 430 można też używać do zasilania
pomocniczego lub buforowania sieci pokładowej.
Ładowarka BAT 430 jest przeznaczona do stosowania
w warsztatach samochodowych, stacjach kontroli pojazdów, na stacjach benzynowych i w punktach sprzedaży
akumulatorów.
3.4
Opis urządzenia
B OS
10
0
DC
CH
20
30
A MP
E RE
IU I
alal
30 A
2A
S
24 V
AUTO
12V
BAT 4
120
80
40
Ah
1 2 3
4 5
6
7
4
8
Ważne wskazówki dotyczące ładowarki
¶¶ Ładowarka BAT 430 musi być ustawiona poziomo na
3.3
Zakres dostawy
RR BAT 430
RR Instrukcje obsługi
9
10
Fig. 1:
BAT 430
1 Symbol "Automatyczna detekcja akumulatora 12 V / 24 V"
2 Wskaźnik prądu ładowania
3 Czerwona dioda "Zasilanie sieciowe włączone, Zamiana biegunów, Zakłócenie albo Przeciążenie"
4 Zielona dioda "Ładowanie"
5 Żółta dioda "Ładowanie pomocnicze i Tryb buforowania"
6 Przełącznik temperatury akumulatora
7 Włącznik ładowania
8 Włącznik-wyłącznik sieciowy
9 Regulator do ustawiania pojemności akumulatora
10 Przewód ładujący z izolowanymi kleszczami
3.5
Dioda
Diody sygnalizacji stanu
Symbol
Stan
!
Zielona
Żółta
IU
I
aIaI
Ładowarka BAT 430 włączona
Miga
Nieprawidłowe bieguny,
zakłócenie albo przeciążenie
Nie
Ładowarka BAT 430 wyłąświeci
czona
Trwa ładowanie
Miga
(szybko) zasadnicze
Miga
Trwa doładowywanie
(powoli)
Świeci
Trwa ładowanie
zachowawcze
Świeci 13,5 V / 27,0 V 30 A
Miga
Stan
Funkcja
Świeci
Czerwona
12.0 V / 24.0 V 2 A
Żółta dioda
Głęboko rozładowany Miga
Akumulator jest ła(co 1 sekundę)
dowany
1 689 979 996
|
2012-10-24
o
7K
01
0
51
ładowania sprawnych akumulatorów ołowiowo-kwasowych o napięciu znamionowym 12 V lub 24 V.
wytrzymałym podłożu. Miejsce ustawienia musi być
wystarczająco stabilne. Należy uwzględnić masę
urządzenia i masę ładowanego akumulatora.
¶¶ Chronić ładowarkę BAT 430 przed wilgocią, wodą
i mokrym otoczeniem.
¶¶ Nie przykrywać ładowarki BAT 430. Ładowarkę BAT
430 należy ustawić tak, aby dookoła niej było co
najmniej 15 cm wolnego miejsca w celu zapewnienia
wentylacji.
200
200
Start
iiŁadowarki BAT 430 przeznaczone są wyłącznie do
3.2
30
160
Zielona dioda
Miga
(co 1 sekundę)
Robert Bosch GmbH
Opis produktu | BAT 430 | 95
3.6
Przełącznik temperatury akumulatora
Symbol
Funkcja
Temperatura akumulatora wysoka (>15°C)
Temperatura akumulatora niska (<15°C)
3.7
Opis działania
Na rysunku 2 pokazana jest charakterystyka prądu ładowania ładowarki BAT 430 .
W fazie 1 ładowania prąd ładowania I1 wynosi ok. 15 %
ustawionej regulatorem (Rys. 1, Poz. 8) pojemności
akumulatora. Zielona dioda szybko miga.
Gdy akumulator osiągnie końcowe napięcie ładowania
U1, prąd ładowania I1 zaczyna spadać. Teraz akumulator
osiągnął ok. 65 % swojej pojemności. Akumulator można
stosować jako akumulator rozruchowy. Faza 1 (ładowanie zasadnicze) jest zakończona, gdy prąd ładowania I1
jest niższy od ok. 1 % pojemności akumulatora. Akumulator jest wtedy naładowany w ok. 97 %.
pl
W fazie 2 prąd ładowania I2 wynosi ok. 1% ustawionej
pojemności akumulatora. Zielona dioda miga powoli.
Faza 2 jest sterowana parametrami czasowymi i trwa
65 % czasu ładowania zasadniczego (fazy 1). Napięcie
ładowania zostaje ograniczone do U2. Po zakończeniu
fazy 2 zielona dioda świeci ciągle.
Przykład: Przy ustawionej pojemności akumulatora
równej 120 Ah prąd ładowania I1 wynosi ok. 18 A, a
prąd ładowania I2 ok. 1,2 A.
W fazie 3 prąd ładowania jest włączany zawsze, gdy
napięcie akumulatora spadnie poniżej U3. Prąd ładowania jest aktywny do czasu osiągnięcia przez napięcie
ładowania U1.
Charakterystyka prądu ładowania ładowarki
I1= 15% regulatora Ah
I
U2 ciepły = 14,4V/28,8V
U2 zimny = 14,8V/29,6V
U1 ciepły = 14,0V/28,0V
U1 zimny = 14,4V/28,8V
U3 = 12,7V/25,4V
U
I2 = 1% regulatora Ah
Faza 1
Zielona dioda
miga szybko
Fig. 2:
Faza 2
Zielona dioda
miga powoli
t
Faza 3
Zielona dioda
świeci ciągle
Charakterystyka prądu ładowania BAT 430 (schemat)
Robert Bosch GmbH
1 689 979 996
|
2012-10-24
pl
96 | BAT 430 | Obsługa
4.
Obsługa
4.1
Włączanie i wyłączanie
Ładowarka do akumulatorów jest zasilana z sieci elektrycznej. Urządzenie jest ustawione fabrycznie na 230 V,
50/60 Hz. Do włączania i wyłączania ładowarki BAT 430
służy włącznik-wyłącznik sieciowy (Rys. 1, Poz. 8).
iiŁadowarka BAT 430 rozpoznaje automatycznie, czy
podłączono akumulator 12 V czy 24 V (podłączenie
szeregowe dwóch akumulatorów 12 V).
iiTryb zasilania pomocniczego jest uaktywniany, jeżeli
kleszcze zostaną podłączone po włączeniu, a tryb
buforowania jest uaktywniany, gdy kleszcze zostaną
podłączone przed włączeniem (patrz Rozdz. 4.5).
4.2
Ważne wskazówki dotyczące ładowania akumulatora
Jeśli gaz ma gryzący zapach, istnieje
poważne niebezpieczeństwo wybuchu!
¶¶ Unikać ognia, otwartych źródeł światła
i iskrzenia!
¶¶ Nie wyłączać ładowarki BAT 430!
¶¶ Nie odłączać kleszczy!
¶¶ Natychmiast dobrze przewietrzyć pomieszczenie!
¶¶ Selektor obrotowy obrócić do oporu w lewo
(najmniejszy prąd ładowania)!
¶¶ Po przewietrzeniu pomieszczenia ustawić
włącznik-wyłącznik sieciowy ładowarki
BAT 430 na "0" (WYŁ)!
¶¶ Zlecić sprawdzenie akumulatora przez
serwis firmy Bosch.
¶¶ Akumulatory ładować tylko w dobrze wentylowanych
pomieszczeniach.
¶¶ Podczas ładowania akumulatora unikać otwartego
światła i iskrzenia.
¶¶ Do ładowania podłączać równolegle tylko nieuszko-
dzone akumulatory.
¶¶ Nie ładować akumulatorów nieprzeznaczonych do
ładowania.
¶¶ Podczas ładowania mocno rozładowanych akumulatorów wyłączyć wszystkie odbiorniki w pojeździe.
¶¶ Przewód sieciowy i przewody ładujące muszą być
w nienagannym stanie.
¶¶ Przed podłączeniem ładowarki BAT 430 do sieci
elektrycznej należy ustawić włącznik-wyłącznik
w pozycji "0" (WYŁ).
¶¶ W przypadku akumulatorów standardowych przed
ładowaniem odkręcić zaślepki ogniw.
¶¶ Podczas ładowania akumulatorów zamontowanych
w pojeździe należy podłączyć czarne kleszcze (‒)
do karoserii z daleka od akumulatora i przewodu
paliwowego.
¶¶ Wyłączyć ładowarkę BAT 430 przed odłączeniem
kleszczy.
¶¶ Nigdy nie odłączać kleszczy podczas ładowania.
¶¶ W czasie ładowania nie wolno odłączać akumulatora
od sieci pokładowej.
¶¶ Nigdy nie zwierać kleszczy.
1 689 979 996
|
2012-10-24
Robert Bosch GmbH
Obsługa | BAT 430 | 97
4.3
Ładowanie akumulatora
iiW przypadku zamiany biegunów i zwarcia zacisków
napięcie ładowania pozostaje wyłączone.
iiPodczas ładowania nie należy odłączać akumulatora
od sieci pokładowej pojazdu.
Podczas ładowania akumulatora należy przestrzegać
następującej kolejności:
1. W przypadku akumulatorów standardowych przed
ładowaniem odkręcić zaślepki otworów.
2. Włączanie ładowarki BAT 430.
?? Czerwona dioda musi świecić ciągle
(Rys. 1, Poz. 3).
3. Kleszcze (Rys. 1, Poz. 10) podłączyć do odpowiednich biegunów akumulatora. Czerwone kleszcze do
bieguna dodatniego (+), a czarne do bieguna ujemnego (‒).
?? Żółta dioda miga (Rys. 1, Poz. 5).
4. Ustawić przełącznik "zimnego i ciepłego akumulatora"
w prawidłowej pozycji (Rys. 1, Poz. 6). Należy pamiętać, że ocenie poddaje się tylko temperaturę akumulatora.
5. Ustawić regulator pojemności akumulatora (Rys. 1,
Poz.  9) na wartość znamionową akumulatora.
6. Nacisnąć włącznik (Rys. 1, Poz. 7).
?? Żółta dioda gaśnie.
?? Zielona dioda szybko miga.
?? Skontrolować prąd ładowania na wskaźniku
(Rys. 2, faza 1).
4.4
pl
Ładowanie głęboko rozładowanego
akumulatora
Po połączeniu z prawidłowymi biegunami akumulatora
ładowarka BAT 430 uaktywnia się automatycznie i przechodzi w tryb ładowania pomocniczego albo w tryb
buforowania (patrz Rozdz. 3.5). Zależnie od stanu naładowania baterii może przy tym przejściowo wystąpić
przeciążenie (miga czerwona dioda).
Po naciśnięciu włącznika (Rys. 1, Poz. 7) w przypadku
głęboko rozładowanego akumulatora zaczyna się najpierw ładowanie zachowawcze (żółta i zielona dioda
migają co 1 sekundę). Prąd ładowania jest zależny od
ustawienia regulatora pojemności akumulatora
(Rys. 1, Poz. 9). Przejście w tryb ładowania następuje
automatycznie (zgodnie z opisem w rozdz. 4.3).
Jeżeli po odłączeniu akumulatora ładowarka BAT 430 nie
reaguje, można spróbować rozpocząć ładowania przez
naciskanie włącznika przez ponad 2 sekundy. Jeżeli nie
przyniesie to skutku, oznacza to, że obwód ładujący jest
przerwany.
iiŁadowarka BAT 430 rozpoznaje automatycznie, czy
został podłączony akumulator 12 V, czy akumulator
24 V. Jeśli napięcie akumulatora 24 V wynosi poniżej
17 V, każdy z dwóch połączonych szeregowo akumulatorów 12 V należy ładować oddzielnie. Poniżej
17 V ładowarka BAT 430 rozpoznaje tylko akumulator
12 V, ładowałaby więc tylko jeden akumulator 12 V.
Podczas ładowania głęboko rozładowanych akumulatorów wyłączyć wszystkie odbiorniki w pojeździe.
Ładowanie przebiega zgodnie z opisem w rozdz. 3.7.
iiJeśli w czasie ładowania zostanie zmieniona pozycja
regulatora pojemności akumulatora albo przełącznika temperatury akumulatora, ładowanie zostanie
przerwane. Ponowne naciśnięcie włącznika spowoduje ponowne rozpoczęcie ładowania z aktualnymi
ustawieniami.
7. Po zakończeniu ładowania należy wyłączyć łado­
warkę BAT 430.
8. Odłączyć kleszcze od akumulatora.
iiJeśli akumulatory stosowane są cyklicznie (wózki
inwalidzkie, zamiatarki itd.), co najmniej co trzecie
ładowanie powinno być ładowaniem pełnym. Dzięki
temu można najdłużej utrzymać pełną pojemność
akumulatora.
Robert Bosch GmbH
1 689 979 996
|
2012-10-24
pl
4.5
98 | BAT 430 | Obsługa
Tryb pomocniczy i tryb buforowy
Napięcie wyjściowe ładowarki BAT 430 jest wyprostowanym napięciem stałym, dlatego też można je wykorzystywać do pomocniczego zasilania sieci pokładowej
pojazdu przy zamontowanym i wymontowanym akumulatorze.
W trybie buforowania ładowarka BAT 430 utrzymuje
stan naładowania akumulatora, jeśli przy wyłączonym
silniku konieczne jest zasilanie odbiorników.
Ładowarka BAT 430 posiada dla tych funkcji dwa
poziomy mocy:
RR 12,0 V / 24 V i maksymalnie 3 A (żółta dioda miga)
oraz
RR 13,5 V / 27,0 V i maksymalnie 30 A (żółta dioda
miga).
iiNa obu poziomach mocy kleszcze zasilane są z ładowarki dopiero po rozpoznaniu napięcia akumulatora
o właściwej biegunowości.
Niższy poziom mocy (2 A) trybu zasilania pomocniczego
uzyskuje się po włączeniu ładowarki BAT 430 bez podłączonego akumulatora. Kleszcze należy podłączyć do
akumulatora dopiero po włączeniu ładowarki.
4.6
Wskazówki dotyczące usterek
Po włączeniu ładowarka BAT 430 nie działa
(czerwona dioda nie działa):
¶¶ Odłączyć wtyczkę od gniazda sieciowego i sprawdzić
sieć oraz przewód sieciowy.
Czerwona dioda miga po podłączeniu akumulatora:
¶¶ sprawdzić połączenie z biegunami baterii. Czerwone
kleszcze muszą być podłączone do bieguna dodatniego (+) akumulatora, a czarne do ujemnego (‒).
¶¶ Przeciążenie: zostały osiągnięte maksymalne wartości prądu trybu buforowania i trybu zasilania pomocniczego. Czerwona dioda nie miga po usunięciu
przeciążenia.
Jeżeli w czasie ładowania zostanie zmienione ustawienie przełącznika temperatury akumulatora albo
regulatora pojemności akumulatora, ładowanie zostaje
przerwane, a czerwona dioda zaczyna migać.
¶¶ Po naciśnięciu włącznika zmiana ustawienia jest
możliwa tylko w czasie 60 sekund.
¶¶ Ponowne naciśnięcie włącznika spowoduje ponowne
rozpoczęcie ładowania z aktualnymi ustawieniami.
Wyższy poziom mocy (30 A) trybu buforowania utyskuje
się, jeżeli przed włączeniem ładowarki BAT 430 zostaną
podłączone kleszcze, a napięcie akumulatora jest już
większe od 11,5 V / 23 V.
!!Aktywny już poziom mocy pozostaje aktywny także
po odłączeniu kleszczy.
1 689 979 996
|
2012-10-24
Robert Bosch GmbH
Konserwacja | BAT 430 | 99
5.
Konserwacja
6.
!!Wszystkie przy instalacjach elektrycznych mogą być
wykonywane wyłącznie przez osoby dysponujące
dostateczną wiedzą i doświadczeniem w zakresie
elektrotechniki.
5.1
Czyszczenie
!!Nie stosować środków do szorowania ani ostrych
szmat warsztatowych.
¶¶ Obudowę czyścić tylko miękkimi szmatkami i neutralnymi środkami czyszczącymi.
5.2
Części zamienne i eksploatacyjne
Oznaczenie
Przewody ładujące z izolacją PCW
Nr katalogowy
<)
Przewód sieciowy 2,5 m<)
<)
1 684 460 275
1 684 461 168
Część eksploatacyjna
5.3
Usuwanie i utylizacja
Urządzenie BAT 430 spełnia wymogi dyrektywy
europejskiej 2002/96/WE (WEEE).
Zużyte urządzenia elektryczne i elektroniczne
wraz z przewodami i bateriami/akumulatorami należy usuwać oddzielnie od odpadów domowych.
¶¶ W tym przypadku należy skorzystać z istniejących systemów zbiórki i utylizacji.
¶¶ Przepisowe usunięcie urządzenia
BAT 430 pozwoli uniknąć zanieczyszczenia
środowiska i zagrożenia zdrowia.
Robert Bosch GmbH
pl
Dane techniczne
Parametr
Wartość, zakres
Prąd ładowania
Maks. 30 A
Długość przewodu ładującego*)
2m
Przekrój przewodu ładującego
6 mm2
Pobór mocy
900 W
Masa
5 kg
Charakterystyka prądu ładowania IUIaIaI
Końcowe napięcie ładowania
przy ustawieniu >15 °C
Ograniczenie napięcia doładowywania przy ustawieniu >15 °C
Końcowe napięcie ładowania
przy ustawieniu <15 °C
Ograniczenie napięcia doładowywania przy ustawieniu <15 °C
Tryb zasilania pomocniczego
Tryb buforowania
Zakres temperatury działania
14,0 V / 28,0 V
Napięcie i częstotliwość sieci
230 V, 50/60 Hz
Bezpiecznik sieciowy
H 250 T 6,3 A
Napięcie znamionowe akumulatora
Klasa ochronności (DIN 40050)
12 V / 24 V
Kategoria ochrony (DIN 40530)
II
Wymiary (S x W x G)
260 x 160 x 250 mm
Wartość emisji hałasu
w miejscu pracy (Lpa)
Kategoria emisji zakłóceń
≤ 70 dB(A)
14,4 V / 28,8 V
14,4 V / 28,8 V
14,8 V / 29,6 V
12,0 V / 24,0 V maks. 2 A
13,5 V / 27,0 V maks. 30 A
0 °C do 40 °C
IP 20
DIN 40839 Kategoria
emisji zakłóceń I
Nie wolno modyfikować przewodów ładujących!
*)
1 689 979 996
|
2012-10-24
Robert Bosch GmbH
Diagnostics
Franz-Oechsle-Straße 4
73207 Plochingen
DEUTSCHLAND
www.bosch.com
[email protected]
1 689 979 996 | 2012-10-24
