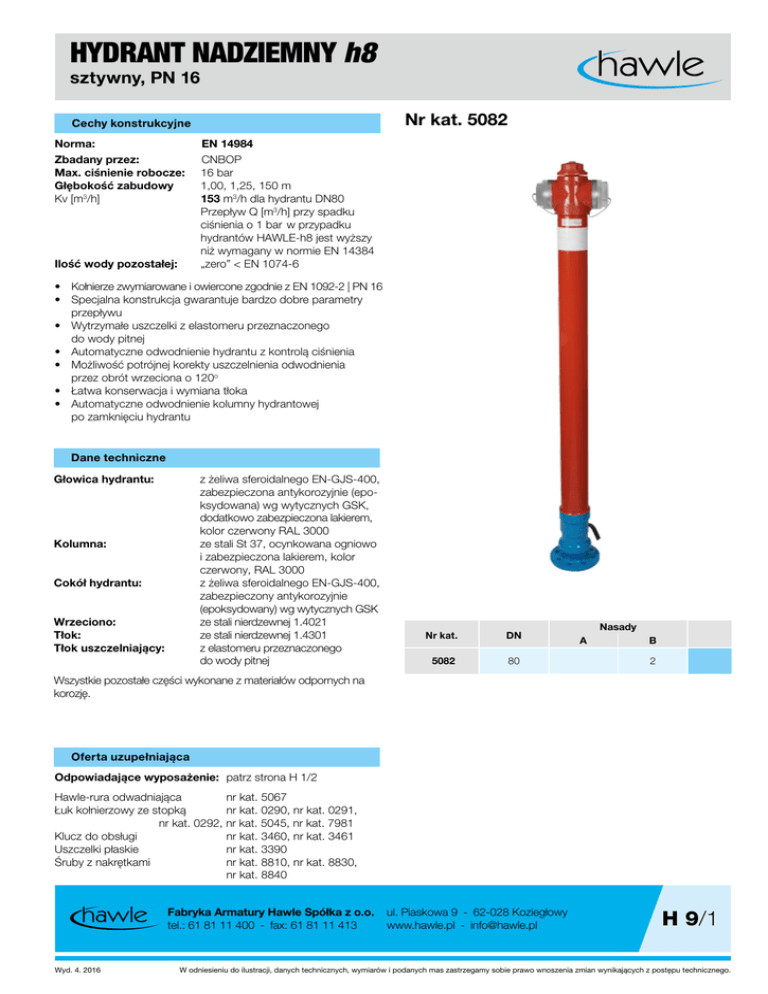

Karta katalogowa

HYDRANT NADZIEMNY h8
sztywny, PN 16
Nr kat. 5082
Cechy konstrukcyjne
Norma:EN 14984
Zbadany przez:CNBOP
Max. ciśnienie robocze: 16 bar
Głębokość zabudowy
1,00, 1,25, 150 m
Kv [m3/h]153 m3/h dla hydrantu DN80
Przepływ Q [m3/h] przy spadku ciśnienia o 1 bar w przypadku
hydrantów HAWLE-h8 jest wyższy niż wymagany w normie EN 14384
Ilość wody pozostałej:
„zero” < EN 1074-6
• Kołnierze zwymiarowane i owiercone zgodnie z EN 1092-2 | PN 16
• Specjalna konstrukcja gwarantuje bardzo dobre parametry przepływu
• Wytrzymałe uszczelki z elastomeru przeznaczonego
do wody pitnej
• Automatyczne odwodnienie hydrantu z kontrolą ciśnienia
• Możliwość potrójnej korekty uszczelnienia odwodnienia
przez obrót wrzeciona o 120o
• Łatwa konserwacja i wymiana tłoka
• Automatyczne odwodnienie kolumny hydrantowej
po zamknięciu hydrantu
Dane techniczne
Głowica hydrantu: Kolumna: Cokół hydrantu:
Wrzeciono: Tłok:
Tłok uszczelniający:
z żeliwa sferoidalnego EN-GJS-400,
zabezpieczona antykorozyjnie (epo-
ksydowana) wg wytycznych GSK, dodatkowo zabezpieczona lakierem,
kolor czerwony RAL 3000
ze stali St 37, ocynkowana ogniowo i zabezpieczona lakierem, kolor czerwony, RAL 3000
z żeliwa sferoidalnego EN-GJS-400,
zabezpieczony antykorozyjnie
(epoksydowany) wg wytycznych GSK
ze stali nierdzewnej 1.4021
ze stali nierdzewnej 1.4301
z elastomeru przeznaczonego
do wody pitnej
Nr kat.
DN
5082
80
Nasady
A
B
2
Wszystkie pozostałe części wykonane z materiałów odpornych na
korozję.
Oferta uzupełniająca
Odpowiadające wyposażenie: patrz strona H 1/2
Hawle-rura odwadniająca nr kat. 5067
Łuk kołnierzowy ze stopką
nr kat. 0290, nr kat. 0291,
nr kat. 0292, nr kat. 5045, nr kat. 7981
Klucz do obsługi nr kat. 3460, nr kat. 3461
Uszczelki płaskie
nr kat. 3390
Śruby z nakrętkami
nr kat. 8810, nr kat. 8830,
nr kat. 8840
Fabryka Armatury Hawle Spółka z o.o.
tel.: 61 81 11 400 - fax: 61 81 11 413
Wyd. 4. 2016
ul. Piaskowa 9 - 62-028 Koziegłowy
www.hawle.pl - [email protected]
H 9/1
W odniesieniu do ilustracji, danych technicznych, wymiarów i podanych mas zastrzegamy sobie prawo wnoszenia zmian wynikających z postępu technicznego.
HYDRANT NADZIEMNY h8
sztywny, PN 16
Części składowe
Wymiary
Materiał
F15
PE
M 8x16
A2
3
4
5
6
7
8
9
10
11
Korek zaślepiający
Śruba cylindryczna o gnieździe
3-kątnym
Kołpak uruchamiający
Głowica
Tuleja głowicy
O-ring
Zawór napowietrzający
Nasada B
Pokrywa nasady
Linka Bowdena
Uchwyt linki Bowdena
H II
80
80L
25x3,5
3/8”
75
75
1,4x400
d5x15
17
Kolumna sztywna
D121x5
28
31
32
33
34
Wrzeciono
Nakrętka krańcowa
Kołki sprężyny
Nakrętka wrzeciona
Kołki sprężyny
80 -100
80 K
d6x36
80 L
d6x36
35
Rura dolna
80 LD
36
37
38
39
40
41
M 8x50
M8
D95
D95
D95
53x10x4,5
M6x14
A2
43
46
47
48
49
Śruby z łbem sześciokątnym
Nakrętka sześciokątna
Tłok
Gniazdo uszczelnienia tłoka
Uszczelnienie tłoka
Uszczelnienie odwodnienia
Śruba cylindryczna o gnieździe
6-kątnym
Podkładka sprężysta
Stopa hydrantowa
Gniazdo
Odwodnienie
Rura odwadniająca
GKAISi10Mg
EN-GJS-400
CuZn39Pb3(Sr58)
EPDM
Derlin
Al + EPDM
Al + EPDM
St
Sr58
St 37, ocynkowana
ogniowo
1.4021
CuZn39Pb3(Sr58)
A2
CuZn39Pb3(Sr58)
A2
St 33 R, ocynkowana
ogniowo
A2
A2
1.4301
1.4301
elastomer
elastomer
d 10
80
80
80
d20x2
50
Pierścień ustalający
d 30
51
Pierścień dwuczęściowy
80 100
52
Uszczelka głowicy
Śruba nastawcza o gnieździe
3-kątnym
118/105x4
A2
EN-GJS-400
1.4301
Sr 58
PE
Stal sprężynowa,
czarna
Fe 235B, galwanizowana ocynkowana
EPDM
M 6x10
A2
1
L
2
42
53
DN
80
Nasady
A
Głębokość
zabudowy
B
Rd
Kołnierz przyłączeniowy
L
zwymiarowany i owiercony wg EN 1092-2
DN D
K
2
1,50 m 2350 80
2
1,25 m 2100 80 200 160
2
1,00 m 1850 80
H 9/2
Śruby
Ilość
Masa
kg
61,0
M 16
8
57,0
53,0
