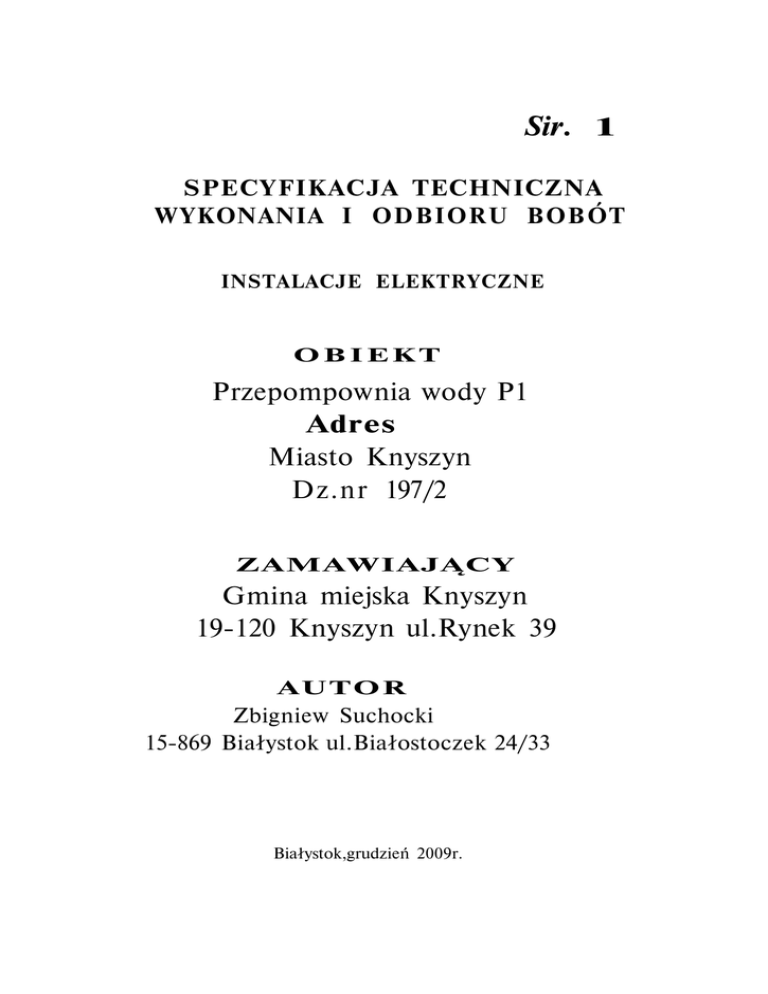

SPECYFIKACJA TECHNICZNA
WYKONANIA I ODBIORU BOBÓT
INSTALACJE ELEKTRYCZNE
OBIEKT
Przepompownia wody P1
Adres
Miasto Knyszyn
Dz.nr 197/2
ZAMAWIAJĄCY
Gmina miejska Knyszyn
19-120 Knyszyn ul.Rynek 39
AUTOR
Zbigniew Suchocki
15-869 Białystok ul.Białostoczek 24/33
Białystok,grudzień 2009r.
41
l.WSTĘP
1.1. Przedmiot ST
Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania
i odbioru robót związanych z wykonaniem instalacji elektrycznej zasilającej przepompownię wody w
w mieście Knyszyn
Roboty wykonane zostaną na zlecenie Inwestora którym jest Gmina miejska Knyszyn.
1.2. Zakres stosowania ST
Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i
realizacji robót wymienionych w punkcie 1.1.
1.3. Zakres robót objętych ST
Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót związanych
z budową instalacji elektrycznych nN-0,4kV.
1.3.1. Przepompownia PI
Zakres robót obejmuje budowę szafki z pomiarem oraz zalicznikową linię kablową
nN 0,4Kv zasilającą przepompownię jak pokazano na planie projektu.
1.4. Określenia podstawowe
Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi normami, Przepisami
Budowy Urządzeń Elektroenergetycznych.
1.5. Ogólne wymagania dotyczące robót
Wykonawca robót jest odpowiedzialny za jakość ich wykonania, zgodność z Dokumentacją
Projektową, ST i poleceniami Inspektora nadzoru.
2. MATERIAŁY
Materiałami stosowanymi przy wykonaniu robót według zasad niniejszej ST są materiały
wyszczególnione w wykazie materiałów zawartych w odpowiednim przedmiarze robót.
2.1. Folia.
Folia kalandrowaną uplastyczniona PCW koloru niebieskiego o grubości 0,4 + 0,6mm
wg BN-68/6353-03, stosowana jako ochrona kabli ziemnych przed uszkodzeniami mechanicznymi.
Folię układać na warstwie piasku 25 cm nad kablami.
2.2. Kable.
Przy budowie zalicznikowej linii kablowej zasilającej przepompownię należy stosować kabel YAKY
jak podany w projekcie.
42
2.3. Piasek.
Piasek do układania kabli w gruncie powinien odpowiadać wymaganiom BN-87/6774-04.
3.SZAFKA Z POMIAREM
W/w szafkę należy zastosować jako rozdzielnię RSP3 z tworzywa termoutwardzalnego
„ESTRODUR".
Zmiana typu szafki jest możliwa po uzyskaniu zgody Inspektora Nadzoru po dokonaniu
wpisu do Dziennika Budowy.
4.APARATURA MODUŁOWA, WYŁĄCZN1 KI,OCHRONN I KI
Należy stosować aparaty firmy LEGRAND wyszczególnione w projekcie wykonawczym.
Zmiana typu aparatów jest możliwa po uzyskaniu zgody Inspektora Nadzoru po dokonaniu
wpisu do Dziennika Budowy.
5.SPRZĘT
Roboty ziemne będą wykonywane ręcznie.
6. TRANSPORT
Materiały przewidziane do wykonania robót mogą być przewożone dowolnymi środkami transportu z
zachowaniem zasad kodeksu drogowego.
Bębny z kablami należy przetaczać zgodnie z kierunkiem strzałki na tabliczce bębna.
Unikać transportu kabli w temperaturze niższej od -15°C.
W czasie transportu i przechowywania materiałów elektrycznych należy zachować wymagania
wynikające ze specjalnych właściwości tych urządzeń, zastrzeżonych przez producenta.
Zaangażowanie środków transportu wynika z przedmiaru robót.
7. WYKONANIE ROBÓT
7.1. Ogólne warunki wykonania robót.
Roboty należy wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru robót budowlano montażowych. - Tom V. - Instalacje elektryczne".
7.2. Sposób układania kabli.
Projektowany kabel n.n. ułożyć w rowie kablowym na głębokości 0,8m , na lOcm warstwie piasku, a
falisto ułożony kabel przykryć również lOcm warstwą piasku na której rozciągnąć folię kalandrowaną
koloru niebieskiego.
Kabel wyposażyć w opisowe opaski kablowe, a trasę oznakować typowymi słupkami betonowymi,
wkopanymi w ziemię tak, aby wystawały ponad grunt na wysokość 0,lm.
Przygotowaną linią kablową zgłosić przed zasypaniem do Inspektora Nadzoru oraz uprawnionego
geodety, w celu dokonania odbioru technicznego przed zasypaniem oraz naniesienia na planach
geodezyjnych.
Dopiero po uzyskaniu pozytywnych wyników pomiarów i odbiorze technicznym, rowy kablowe
zasypać, zagęszczając grunt warstwami do uzyskania wskaźnika zagęszczenia W z =0,8.
Typ, przekrój i długość linii kablowej oraz przebieg trasy pokazano na planie projektu Nr 2.
43
8. ZASILANIE OBIEKTU.
Zasilanie obiektu odbywać się będzie z projektowanego złącza kablowego ujętego osobnym projektem
oraz szafką z pomiarem i zalicznikową linią kablową wykonaną kablem typu YKY 5x6mm2.
9. UWAGI OGÓLNE.
Przed przystąpieniem do robót, Wykonawca zwróci się z wyprzedzeniem do zainteresowanych Instytucji, w
celu uzyskania zezwolenia na prowadzenie prac i otrzymanie nadzoru technicznego.
Wykonawca zabezpieczy i oznakuje teren, zgodnie z Instrukcją o prowadzeniu robót przy drogach
publicznych.
Przebieg istniejących linii kablowych opiera się na planach geodezyjnych, dlatego dokładny przebieg
tych linii oraz lokalizację urządzeń obcych, należy określić na podstawie próbnych przekopów.
10. KONTROLA JAKOŚCI ROBÓT
. Urządzenia elektryczne oraz kable elektroenergetyczne powinny posiadać atest fabryczny lub
świadectwo jakości wydane przez producenta.
11. KONTROLA I BADANIA W TRAKCIE ROBÓT
sprawdzenie kabli po ułożeniu, przed zasypaniem,
sprawdzenie montażu rozdzielni i osprzętu instalacyjnego siłowego, prawdzenie montażu
uziemień,
pomiary elektryczne i geodezyjne przed zasypaniem.
12. OBMIAR ROBÓT
Jednostkami obmiaru są:
dla prac wg pkt. 5.3.:
szafka pomiarowa
długości trasy linii kablowej
prefabrykowana rozdzielnica
montaż w/w urządzeń
- sztuka
- metr
- sztuka
- masa
13. ODBIÓR ROBÓT
Odbiór robót należy wykonać zgodnie z „Warunkami technicznymi wykonania i odbioru robót
budowlano - montażowych. - Tom V. - Instalacje elektryczne".
14. PODSTAWA PŁATNOŚCI
Cena wykonania robót obejmuje:
roboty przygotowawcze i pomiarowe,
transport materiałów na miejsce wbudowania,
wykonanie robót ziemnych,
wykonanie robót montażowych instalacyjnych,
montaż osprzętu instalacyjnego i konstrukcji wsporczych,
doprowadzenie terenu do stanu pierwotnego,
pomiary elektryczne kabli, przewodów i urządzeń,
wykonanie geodezyjnej inwentaryzacji powykonawczej przebiegu kabli,
44
15. PRZEPISY ZWIĄZANE I STANDARDY
Przepisy budowy Urządzeń Elektroenergetycznych
Prawo budowlane
„Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych.
Tom V. - Instalacje elektryczne".
Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych
w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano-montażowych
i rozbiórkowych. Dz. Ustaw nr 13 z dn. 10.04.1972 r.
Rozporządzenie Ministra Przemysłu z dnia 26.11.1990 r. w sprawie warunków
technicznych, jakim powinny odpowiadać urządzenia elektroenergetyczne
w zakresie ochrony przeciwporażeniowej. Dz. Ustaw 81 z dnia 26.11.1990 r.
Zarządzenie nr 29 Ministra Górnictwa i Energetyki z dnia 17 lipca 1974 r. w sprawie
doboru przewodów i kabli elektroenergetycznych do obciążeń prądem elektrycznym.
PN-E-05125 Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie
i budowa
PN-E-06401 Elektroenergetyczne linie kablowe. Osprzęt do kabli o napięciu
znamionowym do 6 kV. Ogólne wymagania i badania.
PN-E-05100 Elektroenergetyczne linie napowietrzne. Projektowanie i Budowa
PN-81/E-06101 Odgromniki zaworowe prądu przemiennego. Ogólne wymagania i
badania
PN-78/E-6400 Osprzęt linii napowietrznych i stacji. Ogólne wymagania i badania.
PN-C-89205 Rury z nieplastyfikowanego polichlorku winylu.
BN-68/6353-03 Folia kalandrowana techniczna z uplastycznionego polichlorku winylu.
BN-87/6774-04 Kruszywa mineralne do nawierzchni drogowych. Piasek.
BN-71/8976-31 Odległości poziome gazociągów wysokiego ciśnienia od obiektów
terenowych.
BN-73/3725-16 Znakowanie kabli, przewodów i żył (analogia).
BN-74/3233-17 Słupki oznaczeniowe i oznaczeniowo-pomiarowe
PN-91/E-05009/01 - Instalacje elektryczne w obiektach. Zakres przedmiot i wymagania
podstawowe
PN-92/E-05009/41 - Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca
bezpieczeństwo. Ochrona przeciwporażeniowa.
PN-91/E-05009/43- Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca
bezpieczeństwo. Ochrona przed prądem przetężeniowym.
PN-92/E-05009/47 - Instalacje elektryczne w obiektach budowlanych.
Ochrona zapewniająca bezpieczeństwo. Środki ochronny przed porażeniem prądem
elektrycznym.
PN-93/E-05009/53 - Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Aparatura łączeniowa i sterownicza.
PN-92/E-05009/54 - Instalacje elektryczne w obiektach budowlanych. Dobór i montaż
wyposażenia elektrycznego. Uziemienia i przewody ochronne.
PN-93/E-05009/43 - Instalacje elektryczne w obiektach budowlanych. Ochrona
zapewniająca bezpieczeństwo. Ochrona przed przepięciami atmosferycznymi lub
łączeniowymi.
- PN-93/E-05009/61 - Instalacje elektryczne w obiektach budowlanych. Sprawdzenie
odbiorcze.
