moduł sterujący ccm

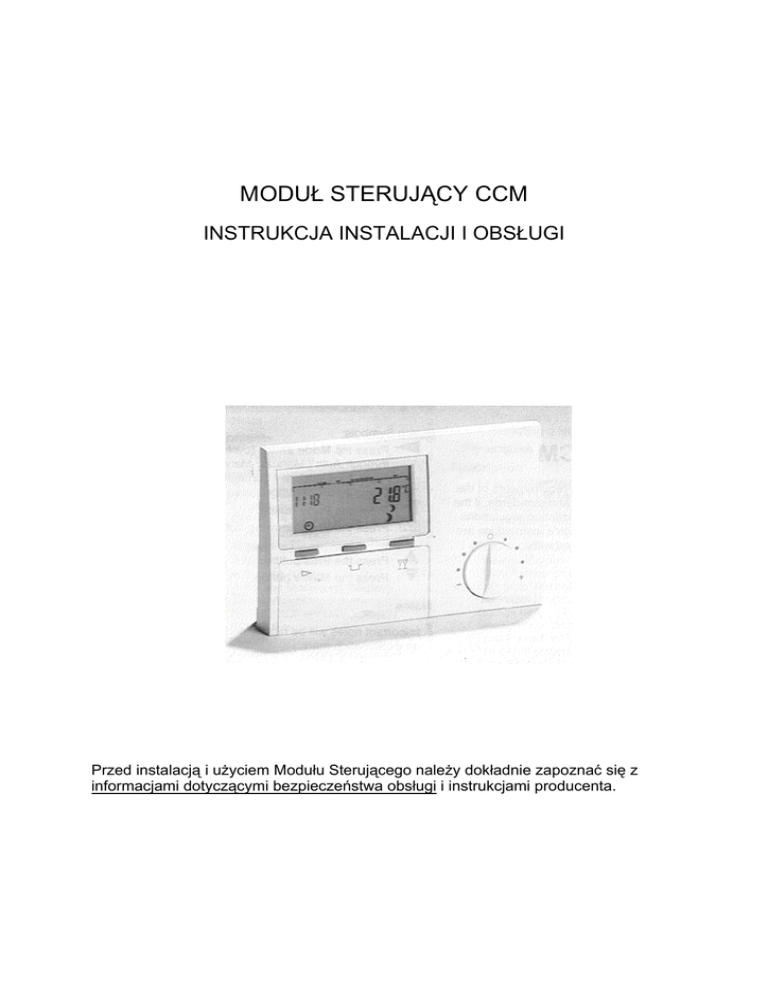

MODUŁ STERUJĄCY CCM
INSTRUKCJA INSTALACJI I OBSŁUGI
Przed instalacją i użyciem Modułu Sterującego należy dokładnie zapoznać się z
informacjami dotyczącymi bezpieczeństwa obsługi i instrukcjami producenta.
Informacje dotyczące bezpieczeństwa użytkowania
Informacje ogólne
∆
W niniejszej instrukcji symbol ten ostrzega przed niebezpieczeństwem utraty
zdrowia, życia bądź przed uszkodzeniem sprzętu.
Podłączenie zasilania
Należy stasować się do warunków lokalnej sieci elektrycznej oraz do odpowiednich
przepisów dotyczących instalacji elektrycznych (np. VDE lub IEE). Regulator
ogrzewania powinien być zainstalowany wyłącznie przez wykwalifikowany personel.
∆
Niewłaściwa instalacja regulatora może spowodować uszkodzenie ciała lub
śmierć.
Gwarancja
Gwarancji udziela się pod warunkiem, że regulator został prawidłowo zainstalowany,
uruchomiony, był prawidłowo serwisowany i naprawiany.
Deklaracja zgodności
CE
Producent urządzenia deklaruje, iż regulator serii:
CCM
jest zgodny z podstawowymi wymaganiami następujących norm (pod warunkiem, że
były przestrzegane odpowiednie normy dotyczące instalacji oraz zalecenia
producenta):
- EMC Dyrektywa 89/336/EEC
- Dyrektywa dotycząca niskich napięć 73/23/EEC
- EN 50081-1
- EN 50082-2
- EN 60730
Merloni Termosanitari S.p.A.
Viale Aristide Merloni, 45
I – 60044 Fabriano/ Włochy
Zalecenia w niniejszej instrukcji.
Niektóre procedury obsługi zostaną przedstawione na przykładach. Tryby pracy
regulatora zostaną opisane lub zilustrowane w ramkach. Przejścia do następnego
trybu dokonuje się poprzez naciśnięcie przycisków tak jak to pokazano lub zgodnie z
procedurami opisanymi w tekście.
Symbole przycisków:
Przełącznik trybu (cykle: Automatyczny / Ręczny/ Ręczny Temperatura
Nocą / Lato)
Przycisk ECO (oszczędność)
Przycisk „Przyjęcie” (Party)
Przycisk Programowania
Przycisk PLUS
Przycisk MINUS
Uwaga
! Ważne uwagi będą wyróżnione za pomocą wykrzyknika.
Informacje ogólne
Informacje ogólne
Spis treści
2
Bezpieczeństwo użytkowania
Informacje ogólne
Podłączenie zasilania
Gwarancja
Deklaracja zgodności
Zalecenia w niniejszej instrukcji
Uwaga
2
2
2
2
2
2
2
Spis treści
3
Uruchomienie
4
Obsługa
7
Sterowanie pracą urządzenia
Przełącznik trybu
Tryb ochrony przed zamarznięciem
Tryb automatyczny
Tryb ogrzewania
Tryb temperatury nocnej
Tryb letni
Tryb serwisowy (tylko wyświetlacz)
Priorytet dla trybu ogrzewania
ZEROWANIE (Odblokowanie kotła)
Przycisk ECO
Przycisk „Przyjęcie”
Nastawianie temperatury pokojowej
7
8
8
8
8
8
8
8
8
8
9
9
9
Programowanie
Wprowadzanie parametrów
Wyświetlacz
Wyświetlacz w układzie standardowym
10
10
10
11
Poziomy obsługi
12
Wyświetlacz
12
Program ogrzewania
Wprowadzanie programów ogrzewania
Zalecana procedura nastawiania
Wybór programu ogrzewania
14
14
15
15
Parametry
18
Opis
Temperatura przepływu / kotła
Stała temperatura przepływu
Kontrola temperatury przepływu w obwodzie grzewczym
przy zastosowaniu temperatury pokojowej
Kontrola temperatury przepływu w obwodzie grzewczym
przy zastosowaniu temperatury zewnętrznej
Program ogrzewania
Temperatura w pomieszczeniu
Temperatura oszczędna
Program gorącej wody
(tylko w przypadku kotłów ze zbiornikiem magazynowym)
Gorąca woda jednorazowo
Funkcja ochrony przed zamarzaniem
z wykorzystaniem sterowania temperaturą pokojową
Funkcja ochrony przed zamarzaniem
z wykorzystaniem temperatury zewnętrznej
Tryb wakacyjny
Krzywa ogrzewania
Adaptacja krzywej ogrzewania
Optymalny początek (wymagany czas grzania)
Maksymalny czas ogrzewania wstępnego
Ustawianie termostatu pokojowego
Opóźnienie temperatury zewnętrznej
Język
Sterowanie układem grzewczym za pomocą
zaworów strefowych
Przełącznik telefoniczny
Komunikaty o błędach
Kody błędów
Funkcja zerowania
Informacje dla montera
20
20
20
20
21
21
21
21
21
21
22
22
22
23
23
24
24
24
24
25
25
25
26
26
26
27
Ustawienia
Poziom Eksperta
27
27
Połączenia elektryczne
Zewnętrzny czujnik pokojowy
Zasilanie napięciem
Połączenia elektryczne
28
29
29
30
Dane techniczne
Rezystancja czujnika
Dane techniczne
31
31
31
Uruchomienie
Informacje ogólne
Przy użyciu modułu sterującego można z łatwością wprowadzać (pokazywane na
wyświetlaczu) parametry pracy kotła, parametry gorącej wody lub parametry obwodu
grzewczego. Dodatkowo, istnieje możliwość zdalnego odblokowania (ZEROWANIA)
kotła. Dzięki temu system grzewczy może być stale monitorowany i optymalizowany.
Moduł sterujący określa temperaturę przepływu w obwodzie grzewczym w oparciu o
zapotrzebowanie na ciepło pomieszczenia. W przypadku zainstalowania czujnika
temperatury zewnętrznej temperatura przepływu w obwodzie grzewczym jest
regulowana w zależności od zmian temperatury zewnętrznej i temperatury w
pomieszczeniu. Zastosowanie czujnika zewnętrznego zapewnia większy komfort przy
mniejszym zużyciu paliwa.
Moduł sterujący jest wyposażony w siedmiodniowy zegar posiadający dwa programy
ogrzewania umożliwiające zastosowanie trzech różnych ustawień temperatury
dziennej oraz jednego ustawienia temperatury nocnej.
Jeżeli moduł kontrolny jest podłączony do układu grzewczego zawierającego zbiornik
magazynowy gorącej wody, możliwe jest wprowadzenie w programie tygodniowym
dwóch poziomów temperatury gorącej wody.
!
Po prawidłowej instalacji, celem przygotowania regulatora do pracy należy
wprowadzić język obsługi, czas i dzień tygodnia.
Uruchomienie
Informacje ogólne
Język
1
Otworzyć pokrywę => Tryb Info
2
Wybrać podstawowe parametry funkcyjne.
Wcisnąć przycisk
dwukrotnie.
3
Nacisnąć przycisk
i wprowadzić dany poziom
Wyświetlacz: Nazwa parametru i aktualna wartość
4
Przy użyciu przycisków
wybrać język.
Dwukrotnie nacisnąć przycisk
Tabela: Patrz „Lista parametrów”.
5
Nacisnąć przycisk
lampka).
6
Za pomocą przycisków
dokonuje się zmiany ustawień.
7
Nacisnąć przycisk
aby zapamiętać nowe
ustawienia (czerwona lampka gaśnie).
Zamknąć pokrywę
(zapala się czerwona
Schemat blokowy obok:
Open Cover – Otworzyć pokrywę
Light is on – lampka zapalona
Uruchomienie
Informacje ogólne
Czas
8
Otworzyć pokrywę => Tryb Info
9
Wybrać podstawowe parametry funkcyjne.
Wcisnąć przycisk
dwukrotnie
10
Nacisnąć przycisk
i wprowadzić dany poziom
Wyświetlacz: Nazwa parametru i aktualna wartość
11
Tylko ze zbiornikiem (IX H O T W): Nacisnąć przycisk
i ustawić czas.
Tabela: Patrz „Lista parametrów”.
12
Nacisnąć przycisk
lampka).
13
Za pomocą przycisków
ustawień.
14
Nacisnąć przycisk
aby zapamiętać nowe
ustawienia (czerwona lampka gaśnie).
Zamknąć pokrywę
(zapala się czerwona
Schemat blokowy obok:
Open Cover – Otworzyć pokrywę
Light is on – lampka zapalona
dokonuje się zmiany
Obsługa
Sterowanie pracą urządzenia
Dzień tygodnia
15
Otworzyć pokrywę => Tryb Info.
16
Wybrać podstawowe parametry funkcyjne
Wcisnąć przycisk
dwukrotnie.
17
Nacisnąć przycisk
i wprowadzić dany
poziom
Wyświetlacz: Nazwa parametru i aktualna
wartość.
18
Przy użyciu przycisków
wybrać dzień
tygodnia. Raz nacisnąć przycisk
(tylko ze
zbiornikiem (IX H O T W) dwukrotnie).
Tabela: Patrz „Lista parametrów”.
19
Nacisnąć przycisk
lampka).
20
Za pomocą przycisków
zmiany ustawień.
21
Nacisnąć przycisk
aby zapamiętać
nowe ustawienia (czerwona lampka gaśnie).
Zamknąć pokrywę.
(zapala się czerwona
dokonuje się
Schemat blokowy obok:
Open Cover – Otworzyć pokrywę
Light is on – lampka zapalona
a
b
A
B
C
D
Wyświetlacz
Pokrywa
Przełącznik trybu
Przycisk ECO (Przerywa przedział
ogrzewania)
Przycisk „Przyjęcie” (wydłuża przedział
ogrzewania)
Pokrętło nastawień.
Obsługa
Sterowanie pracą urządzenia
Przełącznik trybu
Za pomocą przycisku przełącznika trybu > można z łatwością zmienić tryb pracy
kotła, który jest podłączony do modułu sterującego. Symbol na wyświetlaczu
wskazuje na aktualny tryb pracy.
!
Po zmianie trybu pracy nowe ustawienia czasu stają się aktywne po 5 sekundach.
Tryb ochrony przed zamarznięciem (Standby)
Program ogrzewania nie jest wykonywany. Funkcja ogrzewania wody jest
zablokowana. Za każdym razem gdy temperatura w pomieszczeniu spada poniżej
5oC, uruchamiany jest układ grzewczy aż do momentu kiedy temperatura w
pomieszczeniu osiągnie wartość 6oC. Dzięki temu obwód grzewczy jest
zabezpieczony przed zamarznięciem.
Tryb automatyczny
Zmienia automatycznie nastawienia temperatury pomieszczenia w
zaprogramowanych okresach.
Tryb ogrzewania
Regulator nieprzerwanie steruje układem grzewczym i utrzymuje określoną
temperaturę pomieszczenia.
Tryb temperatury nocnej
Regulator działa w trybie temperatury nocnej - steruje układem grzewczym i
utrzymuje temperaturę nocną.
Tryb letni
(tryb gorącej wody)
Regulator uruchamia palnik tylko do ogrzewania wody; funkcje grzewcze są
całkowicie zablokowane (tryb ochrony przed zamarznięciem).
Tryb serwisowy (tylko wyświetlacz)
Gdy przełącznik trybu pracy na przednim panelu kotła jest ustawiony na tryb
serwisowy na wyświetlaczu modułu sterującego wyświetlany jest odpowiedni symbol.
Priorytet dla trybu ogrzewania
Regulator nieprzerwanie pracuje w trybie ogrzewania i ustawia układ grzewczy na
maksymalne wartości temperatury zapewniającej komfort (ROOMTEMP 1-3).
Funkcje grzewcze zbiornika magazynowego gorącej wody są zablokowane.
ZEROWANIE (ODBLOKOWANIE KOTŁA)
Zdalne odblokowywanie kotła jest tą samą operacją co ZEROWANIE (RESET) za
pomocą odpowiedniego przycisku na przednim panelu urządzenia. Jednoczesne
naciśnięcie przycisku Party ("Przyjęcie") i ECO na module sterującym powoduje
zdalne odblokowanie kotła. Przy pomocy modułu sterującego można wykonać 5
zerowań w ciągu 15 minut. Następnie funkcja ta zostaje zablokowana. Po 15
minutach od pierwszego odblokowania, funkcja ZEROWANIE zostaje ponownie
odblokowana. Przycisk odblokowujący na przednim panelu kotła jest zawsze
aktywny.
Obsługa
Sterowanie pracą urządzenia
Przycisk ECO
Naciśnięcie przycisku ECO wyłącza aktualny program ogrzewania i przełącza na
jedną godzinę układ grzewczy na ustawienia temperatury nocnej. W przypadku
naciśnięcia tego przycisku, gdy aktualnie wybrany jest tryb temperatury nocnej okres
temperatury nocnej zostanie wydłużony o jedną godzinę. Każde następne
naciśnięcie przycisku wydłuża ten okres o dodatkową godzinę. W momencie kiedy
wprowadzony zostanie okres >24 godzin licznik zostaje wyzerowany.
Naciśnięcie przycisku "Przyjęcie" zwiększa ustawiony czas przerwania o jedną
godzinę. Naciśnięcie przycisku przełącznika trybu pracy > wstrzymuje przerwania
przedziałów ogrzewania. Dowolnie tymczasowo wybrana temperatura nocna jest
pokazywana na wyświetlaczu za pomocą symbolu ).
Przycisk "Przyjęcie"
Naciśnięcie przycisku "Przyjęcie" wyłącza aktualny program grzewczy i przełącza na
jedną godzinę układ grzewczy na tryb ogrzewania wykorzystujący nastaw
temperatury pokojowej ostatniego przedziału grzewczego. W przypadku naciśnięcia
tego przycisku, kiedy tryb ogrzewania jest już aktualnie wybrany, przedział grzewczy
zostaje wydłużony o jedną dodatkowa godzinę. Przy każdym następnym naciśnięciu
przycisku przedział grzewczy zostaje przedłużony o następną dodatkową godzinę.
Przy wprowadzeniu okresu > 24 godziny licznik zostaje wyzerowany.
Naciśnięcie przycisku ECO powoduje skrócenie przedziału grzewczego o jedną
godzinę. Naciśnięcie przycisku przełącznika trybu > zatrzymuje wydłużanie
przedziałów grzewczych. Dowolnie tymczasowo wybrane wydłużenie przedziału
grzewczego jest pokazywane na wyświetlaczu za pomocą symbolu ☼.
Nastawianie temperatury pokojowej
Przycisk służący do nastawiania temperatury pokojowej umożliwia szybkie i wygodne
dostosowanie temperatury w pomieszczeniu do indywidualnych potrzeb
mieszkańców. Przy pomocy pokrętła można ustawić zaprogramowaną temperaturę
pomieszczenia przy aktualnym przedziale grzewczym o ±5oC bez zmiany
zaprogramowanych czasów przełączania (patrz poniżej "Przesunięcie równoległe
krzywych ogrzewania"). Zmiana ta ma wpływ na wszystkie wprowadzone nastawy
dla trzech różnych przedziałów grzewczych. Zmiana ta nie jest pokazywana na
wyświetlaczu. Ten rodzaj ustawień nie ma wpływu na temperaturę nocną.
Programowanie
Obsługa
Wprowadzanie parametrów
W momencie otwarcia pokrywy, moduł sterujący automatycznie przełącza się do
trybu info i trybu programowania. W trybie tym sterowanie posiada różne funkcje
(identyfikowane za pomocą symboli widocznych poniżej przycisków).
Aby wprowadzić nowe dane należy:
1. Otworzyć pokrywę umieszczoną na przedniej stronie modułu sterującego. Moduł
przełącza się do trybu info, przyciski posiadają funkcje wskazywane przez
symbole pod pokrywą.
2. Przy użyciu przycisków +/- wybiera się odpowiedni parametr aktualnego poziomu
lub przechodzi się do następnego poziomu.
3. Następnie należy nacisnąć przycisk programowania
4. Jeżeli przycisk
został naciśnięty w momencie kiedy wyróżniony jest poziom
kontroli należy przejść do kroku nr 2.
5. Jeżeli przycisk
został naciśnięty kiedy wybrane jest dane nastawienie
regulator zostaje przełączony do trybu programowania (czerwona lampka /
pojawia się ekran programowania).
6. Przy pomocy przycisków
lub
zmienia się wartość parametru.
7. Ponowne naciśnięcie przycisku
zapamiętuje nowe ustawienia.
8. Jeżeli pokrywa została zamknięta zanim naciśnięto przycisk
, następuje
wyjście z trybu programowania. Zmieniona wartość parametru nie zostanie
zapamiętana.
!
Aby przejść do następnego wyższego poziomu regulacji należy nacisnąć przycisk
w momencie kiedy wybrana jest funkcja RETURN (powrót).
A
B
C
D
E
F
G
H
E+F
Nazwa nastawienia lub poziomu regulacji (lub liczba
nastawień)
Wprowadzana wartość
Wskaźnik programowania (czerwona lampka)
Przycisk programowania
przycisk
- przejście do następnego nastawienia /
zwiększenie wartości parametru
przycisk
- przejście do poprzedniego nastawienia
/ zmniejszenie wartości parametru
przycisk ZEROWANIA modułu sterującego (RESET).
Regulacja nastawień temperatury pokojowej.
Jednoczesne naciśnięcie obu tych przycisków
powoduje ZEROWANIE kotła (zdalne
odblokowywanie).
Programowanie
Obsługa
Wyświetlacz
Moduł sterujący posiada wyświetlacz typu LCD pokazujący wszelkie niezbędne dane.
Rysunek poniżej przedstawia wszystkie symbole wyświetlacza. W dalszej części
symbole te zostaną opisane bardziej szczegółowo.
A
B
C
D
E
F
G
H
I
J
Dzień (1=poniedziałek)
Czas i nazwa / numer nastawienia
Symbole funkcji:
Połączenie z kotłem typu „magistrala”
Palnik
Aktualna pozycja przełącznika trybu pracy
Program ogrzewania (przedziały)
Nastawienia i dane pomiarowe (np. temperatury)
Symbol nastawienia
Symbol ostrzegawczy błędnych wskazań
Symbole przedziałów ogrzewania w trybie wprowadzania danych
I do III = przedziały ogrzewania od 1 do 3
☼ = ogrzewanie dzienne włączone
) = ogrzewanie nocne włączone
Aktualny stan obwodu grzewczego w odniesieniu do położenia przełącznika
trybu pracy, programu ogrzewania, przycisków „Przyjęcie” i ECO.
Wyświetlacz w układzie standardowym
1.
2.
3.
4.
5.
6.
7.
Dzień
Aktualny program ogrzewania
Czas
Aktualna temperatura w pomieszczeniu
Wskaźnik funkcji (składników)
Stan przełącznika trybu pracy
Stan obwodu grzewczego w odniesieniu do
programu ogrzewania.
Wyświetlacz
Poziomy obsługi
Poziomy obsługi
Po otwarciu pokrywy (tryb info) przy pomocy przycisków +/- można wybrać 4 różne
poziomy regulacji. Naciśnięcie przycisku programowania aktywuje wybrany poziom.
Schemat blokowy – opis
Open Cover – Otworzyć pokrywę
–
ANNOUNCE (KOMUNIKAT) aktywuje poziom wyświetlania
HEAT-PROG
(PROGRAM OGRZEWANIA) aktywuje poziom programu
ogrzewania
PARAMETER (PARAMETR) aktywuje poziom
parametrów (nastawień)
EXPERT
aktywuje poziom eksperta
Poziom wyświetlania
Na tym poziomie możliwe jest wyświetlanie różnych parametrów dotyczących układu
grzewczego. Poziom ten wskazuje aktualny stan układu.
1.
2.
3.
4.
Otworzyć pokrywę. Wyświetlacz pokazuje komunikat ANNOUNCE.
Nacisnąć przycisk
Za pomocą przycisków +/- wybrać żądaną funkcję wyświetlania.
Nacisnąć przycisk
celem wyświetlenia danego nastawienia lub
aktywowania funkcji jak w tabeli (zerowanie, wartość maks./min.).
5. Ponowne naciśnięcie przycisku
powoduje powrót do poziomu
wyświetlania.
!
Jeżeli parametr nie jest dostępny na poziomie wyświetlania (np. nie podłączono
czujnika) zamiast parametru wyświetlane są myślniki (---) lub parametr jest ukryty.
Wyświetlacz
Poziomy obsługi
Schemat blokowy – opis
ANNOUNCE (KOMUNIKAT)
Current Outdoor Temperature – Aktualna temperatura zewnętrzna
Current Room Temperature – Aktualna temperatura w pomieszczeniu
Current Hot Water Temperture – Aktualna temperatura gorącej wody
Current Flow Temperature – Aktualna temperatura przepływu
RETURN - POWRÓT
Max. value (and Time) – Maksymalna wartości (i czas)
Modified Setpoint* - Zmienione nastawienie *
Back to Current Hot Water Temperature – Powrót do aktualnej temperatury gorącej
wody
Back to Current Flow Temperature – Powrót do aktualnej temperatury przepływu
Back to Current Outdoor Temperatur – powrót do aktualnej temperatury zewnętrznej
Back to Current Room Temperature – Powrót do aktualnej temperatury w
pomieszczeniu
Return to Base Level (ANNOUNCE) – Powrót do Poziomu Bazowego ().
The setpoint related to the ..... – Pokazane jest nastawienie odnoszące się do
obwodu grzewczego
* patrz rozdział „ Nastawianie temperatury w pomieszczeniu”.
Poziom programu ogrzewania
Poziomy obsługi
Poziom programu ogrzewania
Moduł sterujący obsługuje dwa różne definiowalne programy ogrzewania, które
można przełączać w zależności od potrzeb.
!
Jeżeli aktywne jest wprowadzanie czasów przełączania w trybie blokowym (Pn-Pt,
So-Nd, Pn-Nd) wyświetlane są aktualne czasy przełączania pierwszego dnia danego
bloku. Wyświetlacz nie pokazuje czasów przełączania we wszystkich dniach bloku.
W przypadku aktywowania czasu przełączania za pomocą przycisku programowania
(zapala się czerwona lampka) i zachowania nowych ustawień przez ponowne
naciśnięcie tego przycisku - wszystkie wartości przełączania w całym bloku zostaną
zastąpione wartościami pierwszego dnia bloku.
Schemat blokowy – opis
HEAT-PROG
(PROGRAM OGRZEWANIA)
PARAMETER (PARAMETR)
HEAT-PROG1
(PROGRAM OGRZEWANIA 1)Wprowadzić przedziały
ogrzewania dla programu
ogrzewania 1
HEAT-PROG2
(PROGRAM OGRZEWANIA 2)Wprowadzić przedziały
ogrzewania dla programu
ogrzewania 2
SELECT PROG
(WYBÓR PROGRAMU)
HOTWATER
(GORĄCA WODA)
RETURN (POWRÓT)
Wybór żądanego
programu ogrzewania
Wprowadzić przedziały
ogrzewania dla zbiornika
magazynowego gorącej
wody
(jeżeli zbiornik taki jest na
wyposażeniu)
Powrót do poziomu bazowego
Wprowadzanie programów ogrzewania
1.
2.
3.
4.
Otworzyć pokrywę
Nacisnąć przycisk
→ HEAT-PROG
Nacisnąć przycisk
→ HEAT–PROG1
Program ogrzewania:
Za pomocą przycisków
wybiera się odpowiedni program ogrzewania
(program ogrzewania I, II lub gorąca woda)
5. Nacisnąć przycisk
6. Dzień / Okres:
Za pomocą przycisków
wybiera się dzień lub okres w których użytkownik
chce zdefiniować czasy przełączania.
7. Nacisnąć przycisk
8. Czas przełączania:
Za pomocą przycisków wybiera się czas przełączania, który ma być zmieniony
9. Nacisnąć przycisk
(zapala się czerwona lampka).
10. Za pomocą przycisków
ustawia się czas przełączania.
11. Nacisnąć przycisk
celem zapamiętania nowych ustawień
12. Powrót (następny wyższy poziom):
Przy pomocy przycisków
wybrać polecenie RETURN. Nacisnąć
przycisk
Programu ogrzewania
Poziomy obsługi
Zalecana procedura nastawiania
1) Wprowadzić wszystkie przedziały ogrzewania dla okresu poniedziałekniedziela (następuje skasowanie wszystkich poprzednich czasów przełączania
całego tygodnia).
2) Wprowadzić dowolne inne czasy przełączania dla odpowiednich dni.
Wybór Programu Ogrzewania
1.
2.
3.
4.
5.
6.
Otworzyć pokrywę
Nacisnąć przycisk
→ HEAT-PROG
Nacisnąć przycisk
→ HEAT-PROG1
Nacisną dwukrotnie przycisk
→ SELEC-PROG
Nacisnąć przycisk
Nacisnąć przycisk
= HEAT-PROG.
Nacisnąć przycisk
= HEAT-PROG.2
7. Nacisnąć przycisk
celem zachowania ustawień. W trybie auto wybrany
program ogrzewania jest już aktywny.
Poziom Dzień / Okres:
Schemat blokowy – opis
HEAT-PROG 1
(PROG OGRZ. 1)
HEAT-PROG 2
(PROG OGRZ. 2)
SELEC-PROG
(WYBÓR-PROGRAMU)
MONDAY
Wprowadź przedział ogrzewania dla poniedziałku
TUESDAY
Wprowadź przedział ogrzewania dla wtorku
WEDNESDAY Wprowadź przedział ogrzewania dla środy
THURSDAY
Wprowadź przedział ogrzewania dla czwartku
FRIDAY
Wprowadź przedział ogrzewania dla piątku
SATURDAY
Wprowadź przedział ogrzewania dla soboty
SUNDAY
Wprowadź przedział ogrzewania dla niedzieli
MO – FR
Wprowadź przedział ogrzewania od poniedziałku do piątku
SA –SU
Wprowadź przedział ogrzewania soboty do niedzieli
MO – SU
Wprowadź przedział ogrzewania od poniedziałku do
niedzieli
Powrót do poziomu Programu Ogrzewania
RETURN
Programu ogrzewania
Poziomy obsługi
Poziom Czasu Przełączania
Schemat blokowy – opis
MO – SU
(PN – ND)
RETURN
(POWRÓT)
MONADAY
(PONIEDZIAŁEK)
11 ... Wprowadzić czas początkowy dla 1-go przedziału ogrzewania.
12 ... Wprowadzić czas końcowy dla 1-go przedziału ogrzewania.
13 ... Wprowadzić czas początkowy dla 2-go przedziału ogrzewania
14 ... Wprowadzić czas końcowy dla 2-go przedziału ogrzewania
15 ... Wprowadzić czas początkowy dla 3-go przedziału ogrzewania
16 ... Wprowadzić czas końcowy dla 3-go przedziału ogrzewania
RETURN (POWRÓT)
Powrót do poziomu Dzień / Okres
Programu ogrzewania
Poziomy obsługi
Tabela – opis
Heating Circuit 1 – Obwód Grzewczy 1
Heating Program – Program Ogrzewania
No. – Numer
Mo – poniedziałek
Tu – wtorek
We – środa
Th – czwartek
Fr – piątek
Sa – sobota
Su – niedziela
Następna tabela – opisy jak poprzednio
Następna tabela
Hot-Water Program – Program Gorącej Wody
(only boilers with ..) – tylko kotły ze zbiornikiem magazynowym
Uwaga pod tabelami
Factory settings ... – Ustawienia fabryczne i tabele aktualnych wartości (wprowadzić)!
Parametry
Poziomy obsługi
Ustawienia na poziomie parametrów
Tryb pracy
1. Otworzyć pokrywę → tryb Info
2. Wybrać podstawowe parametry funkcyjne.
Nacisnąć przycisk
dwukrotnie
3. Nacisnąć przycisk
i wprowadzić poziom
Wyświetlacz: Nazwa parametru i aktualna
wartość.
4. Za pomocą przycisków
wybrać żądane
nastawienie.
Tabela: Patrz „Lista parametrów”.
5. Nacisnąć przycisk
lampka).
6. Za pomocą przycisków
nastawienie.
(zapala się czerwona
zmienić
7. Nacisnąć przycisk
celem zapamiętania
nowych wartości
(czerwona lampka gaśnie).
Zamknąć pokrywę
Schemat blokowy – opis
Setting Room ... – Nastawianie temperatury pomieszczenia 1
Open Cover – otworzyć pokrywę
TIME – CZAS
Only with tank – tylko ze zbiornikiem
ROOMTEMP – TEMPERATURA POMIESZCZENIA
Light is on – lampka świeci się
Parametry
Parametry
IX HOTW
TIME
MONDAY
ROOMTEMP 1
ROOMTEMP 2
ROOMTEMP 3
ECONO TEMP
HOTW-TEMP 1
HOTW-TEMP 2
S-HOLIDAY
L-HOLIDAY
HEATSLOPE
ADAPTION
ROOM INFL
OPTIMZAT
M-OPT-TIME
N-OPT-TIME
Poziomy obsługi
Lista parametrów
Zakres
Opis
Wartości
Jednorazowe
podgrzewanie wody (tylko
0/1
ze zbiornikiem)
Czas
00:00-24:00
Dzień
1-7
Nastawienie temperatury
pomieszczenia dla
5oC – 30oC
przedziału czasowego I
Nastawienie temperatury
pomieszczenia dla
5oC – 30oC
przedziału czasowego II
Nastawienie temperatury
pomieszczenia dla
5oC – 30oC
przedziału czasowego III
Temperatura nocna
5oC – 30oC
(ustawienia nocne)
Nastawienie temperatury
gorącej wody
31oC – 75oC
(tylko w układzie ze
zbiornikiem)
Nastawienie temperatury
gorącej wody
31oC – 75oC
(tylko w układzie ze
zbiornikiem)
Początek wakacji w dniach
od czasu
0-99
zaprogramowania
Czas trwania wakacji w
0-99
dniach
Krzywa ogrzewania
0; 0.2-3.0
Automatyczna adaptacja
0/1 (Off/On)
krzywej ogrzewania
Wpływ termostatu
0-20
pokojowego
Optymalizacja
rozgrzewania sterowana
0/1 (Off/On)
parametrami
pomieszczenia
Maksymalny czas rozruchu
0-3 godziny
dla optymalnego startu
Czas trwania wymaganego
wcześniej okresu
rozgrzewania
Wartości
Domyślne
Wartości
Systemowe
0
10:00
1 (Pn)
20oC
20oC
20oC
10oC
43oC
43oC
0
0
1.2
0
8
0
2 godziny
Tylko wyświetlacz
ADAP ROOMT
O-TEMP-DEL
CONST FL T
LANGUAGE
Adaptacja termostatu
pokojowego
Opóźnienie temperatury
zewnętrznej
Stała temperatura
przepływu
Język wyświetlania
parametrów
-5oC - +5oC
0oC
0-3 godziny
0 godzin
0/1 (Off/On)
0
D F GB E I
NL
1
Parametry
Opis
Temperatura przepływu / kotła
Temperatura przepływu lub temperatura kotła to temperatura wody przepływającej
przez kaloryfery. Temperatura kotła jest mierzona bezpośrednio na kotle. Moduł
sterujący oblicza wymaganą temperaturę przepływu w układzie (temperaturę
nastawianą) w oparciu o rzeczywistą temperaturę w pomieszczeniu i temperaturę
zewnętrzną (tylko w przypadku kiedy zainstalowany jest zewnętrzny czujnik).
Odpowiednie nastawienie (obliczane przez moduł sterujący) oraz rzeczywista
wartość temperatury przepływu (mierzona na kotle) jest pokazywana przez parametr
FLOW TEMP na poziomie wyświetlania.
Stała temperatura przepływu
Za pomocą parametru CONST FL T (0/1) można przełączyć kocioł na tryb stałej
temperatury przepływu. W trybie tym kocioł jest ustawiany na zadaną temperaturę
przepływu (parametr 26 na poziomie Eksperta) w przedziałach ogrzewania.
Kontrola temperatury przepływu w obwodzie grzewczym przy zastosowaniu
temperatury pokojowej.
Różnicę pomiędzy nastawioną temperaturą a rzeczywistą temperaturą mierzoną
przez termostat w pomieszczeniu wykorzystuje się do obliczeń temperatury
przepływu. Temperatura przepływu wzrasta w zależności od różnicy pomiędzy
rzeczywistą a nastawioną temperaturą (większa różnica oznacza większy wzrost).
Wykres – opis
o
C Flow Temperature – Temperatura przepływu w oC
Room Temperature in oC – Temperatura w pomieszczeniu
w oC
Wpływ temperatury w pomieszczeniu na obliczenia temperatury przepływu można
ustawić za pomocą parametru ROOM INFL; można wybrać wartości pomiędzy 0
(regulacja całkowicie zależna od temperatury zewnętrznej ) a 20 (regulacja zależna
od temperatury w pomieszczeniu z niewielkim wpływem temperatury zewnętrznej).
Kiedy na wyświetlacz pokazuje znak ‘—‘, regulacja temperatury w pomieszczeniu jest
zablokowana.
Wykres – opis jak poprzednio.
Jeżeli brak jest sensora zewnętrznego podłączonego do PCB, moduł sterujący
oblicza temperaturę przepływu tylko w oparciu o temperaturę w pomieszczeniu.
W takim przypadku wartość parametru ROOM INFL jest domyślnie przyjmowana jako
20. W przypadku instalacji zewnętrznego czujnika moduł sterujący automatycznie
przełącza się do trybu sterowania temperaturą zewnętrzną.
Parametry
Opis
Kontrola temperatury przepływu w obwodzie grzewczym przy zastosowaniu
temperatury zewnętrznej.
Temperatura przepływu jest ustalana na podstawie temperatury zewnętrznej,
zadanej krzywej ogrzewania oraz nastawionej temperatury pomieszczenia.
Program ogrzewania
Moduł sterujący obsługuje dwa programy ogrzewania.
Każdy program ogrzewania posiada trzy przedziały grzewcze z trzema różnymi
nastawieniami temperatury dla każdego dnia tygodnia. Każdy z przedziałów
grzewczych jest definiowany za pomocą dwóch czasów przełączania (ogrzewanie
dzienne on/off). Z tego też względu można zapisać dwa różne profile ogrzewania (np.
wakacje/praca lub poranna/popołudniowa zmiana). Za pomocą parametru SELECPROG wybiera się żądany programu ogrzewania.
Temperatura w pomieszczeniu
Parametr ten stosuje się do nastawienia wymaganej temperatury w pomieszczeniu w
każdym z trzech z przedziałów grzewczych. Wprowadzona wartość zostanie użyta do
obliczenia temperatury przepływu w obwodzie grzewczym. Rzeczywista temperatura
jest mierzona przez termostat umieszczony w pomieszczeniu i pokazywana na
wyświetlaczu.
Temperatura oszczędna
Obwód grzewczy zostaje ustawiony na temperaturę oszczędną lub temperaturę
nocną kiedy nie są aktywne przedziały grzewcze np. w nocy lub w trybie ECO.
Program gorącej wody
(tylko w przypadku kotłów ze zbiornikiem magazynowym)
W przypadku boilera ze zbiornikiem magazynowym możliwe jest wprowadzenie
programu tygodniowego z dwoma przedziałami ogrzewania dla zbiornika oraz
dwoma różnymi ustawieniami temperatury dla każdego dnia tygodnia.
Pomiędzy przedziałami grzewczymi moduł sterujący zabezpiecza przed spadkiem
temperatury w zbiorniku magazynowym poniżej 10oC (ZABEZPIECZENIE
ZBIORNIKA PRZED ZAMARZNIĘCIEM).
Gorąca Woda Jednorazowo
Funkcję tę aktywuje się na poziomie Parametrów ustawiając parametr IX HOTW na
wartość 1. Podczas gdy funkcja ta jest aktywna, zbiornik magazynowy gorącej wody
jest ogrzewany przez 1 godzinę poza przedziałem grzewczym (np. aby wziąć
prysznic, gdy włączony jest tryb temperatury nocnej).
W czasie tejże godziny temperatura wody w zbiorniku jest utrzymywana na poziomie
wyższej z dwu nastawionych temperatur (patrz parametry HOTW-TEMP 1 i HOTWTEMP2 na poziomie Parametrów).
Parametry
Opis
Funkcja ochrony przed zamarzaniem z wykorzystaniem sterowania
temperaturą pokojową
Kiedy aktywna jest funkcja ochrony przed zamarzaniem, automatycznie włączany
jest tryb ogrzewania, aby zabezpieczyć układ grzewczy przed zamarznięciem
(włączenie temperatury pokojowej = parametr 22 na poziomie Eksperta). Jeżeli
rzeczywista temperatura w pomieszczeniu spadnie poniżej 5oC układ przełącza się
na tryb ogrzewania, aż do momentu kiedy temperatura w pomieszczeniu przekroczy
6oC. Jeżeli układ jest wyposażony w zawory strefowe, zawór strefowy podłączony do
PCB kotła zostanie otwarty.
Funkcja ochrony przed zamarzaniem z wykorzystaniem sterowania
temperaturą zewnętrzną
Ochrona systemu grzewczego przed zamarznięciem może być realizowana także z
wykorzystaniem czujnika temperatury zewnętrznej. W momencie kiedy temperatura
na zewnątrz spada poniżej 0oC (parametr 23), pompa obiegu zostaje uruchomiona; a
kocioł zapewnia temperaturę przepływu nie mniejszą niż 5 oC.
Tryb Wakacyjny
W czasie wakacji moduł sterujący może zostać przełączony na tryb wakacyjny.
Początek wakacji i czas ich trwania są wprowadzane w dniach. Program wakacyjny
zawsze rozpoczyna się w południe (12:00) i kończy się o północy (24:00) ostatniego
dnia wakacji.
Przy pomocy parametru S-HOLIDAY wprowadza się liczbę dni za ile wakacje mają
się rozpocząć; przy pomocy parametru L-HOLIDAY wprowadza się czas trwania
wakacji w dniach.
!
Jeżeli czas trwania wakacji zostanie wprowadzony przed południem (12:00) i
parametr S-HOLIDAY=00, program wakacyjny rozpocznie się jeszcze tego samego
dnia. Jednak jeżeli na przykład wartość parametru S-HOLIDAY=05 to program
wakacyjny rozpocznie się w południe pięć dni później. Jeżeli czas trwania wakacji
zostanie wprowadzony po południu (12:00) program wakacyjny rozpocznie się
następnego dnia i zakończy się również o dzień później.
Podczas wakacji, regulator jest przełączany do trybu ochrony przed zamarzaniem
(standby). Tryb wakacyjny można wyłączyć w dowolnej chwili za pomocą
przełącznika trybu pracy.
Parametry
Opis
Krzywe ogrzewania
Krzywe ogrzewania pokazują temperatury przepływu przy określonych
temperaturach zewnętrznych. Zależy to od konstrukcji układu grzewczego.
Nachylenie krzywej wskazuje na zmianę temperatury przepływu w stopniach, gdy
temperatura zewnętrzna spada lub wzrasta o 1 oC.
Wykres – opis
Heating Slope Diagram – Wykres Krzywych Grzewczych
o
C Flow Temperature – Temperatura przepływu w oC
Room Temperature in oC – Temperatura w pomieszczeniu w
o
C
Uwagi dotyczące nastawień
-
Jeżeli temperatura w pomieszczeniu spada, gdy spada temperatura na zewnątrz,
nachylenie krzywej jest za małe.
-
Jeżeli temperatura w pomieszczeniu wzrasta, gdy temperatura na zewnątrz
spada, nachylenie krzywej jest zbyt duże.
Ustawień krzywych grzewczych najlepiej dokonywać kiedy temperatura na zewnątrz
wynosi poniżej 5oC. Ustawienia nachylenia krzywych grzewczych powinny być
wykonywane małymi krokami w dłuższych przedziałach czasu (przynajmniej 5-6
godzin) ponieważ układ musi się zaadoptować do nowo nastawionej krzywej.
Żądaną wartość nachylenia krzywej grzewczej wprowadza się za pomocą parametru
HEATSLOPE na poziomie Parametrów.
Zalecane ustawienia
-
Ogrzewanie podłogowe:
Krzywa ogrzewania = 0.4 do 0.6
Ogrzewanie grzejnikowe:
Krzywa ogrzewania = 1.0 do 1.5
!
Właściwe ustawienie krzywej grzewczej jest bardzo ważne kiedy układ jest
sterowany bez wpływu ze strony termostatu pokojowe (możliwość ustawienia na
poziomie Parametrów przy użyciu parametru ROOM INFL).
Parametry
Opis
Adaptacja krzywej ogrzewania
Automatyczna adaptacja krzywej grzania następuje tylko wtedy, gdy temperatura na
zewnątrz wynosi poniżej 8oC, a temperatura w pomieszczeniu poniżej 18 oC. Przy
zastosowaniu adaptacji proces rozgrzewania obwodu grzewczego rozpoczyna się
trzy godziny po zmianie na temperaturę nocną. Następnie układ jest kontrolowany w
oparciu o temperaturę w pomieszczeniu przy nastawie 21 oC. Optymalna krzywa
ogrzewania obwodu grzewczego jest określana na podstawie zmierzonych krzywych
temperatury i zapisana do późniejszego użycia. Jeżeli adaptacja nie powiodła się,
zostanie ona powtórzona w następnym przedziale temperatury nocnej. W takim
przypadku miga symbol ostrzegawczy. Podczas procesu adaptacji funkcja grzewcza
zbiornika gorącej wody (o ile taki zainstalowano) jest tymczasowo zablokowana.
Uaktywnienie automatycznej adaptacji krzywej ogrzewania następuje poprzez
ustawienie parametru ADAPTATION na wartość 1 na poziomie Parametrów.
Optymalny początek (wymagany czas grzania)
Funkcja optymalnego początku określa najlepszy czas wstępnego ogrzewania przed
właściwym przedziałem grzewczym. Obliczenia czasu oparte są na rzeczywistej
temperaturze zewnętrznej lub temperaturze w pomieszczeniu przy maksymalnym
czasie grzania wstępnego (3 godziny przed właściwym przedziałem ogrzewania).
Funkcja optymalnego początku jest dostępna tylko wtedy, gdy okres temperatury
nocnej przekracza co najmniej 6 godzin. Funkcja ta powoduje, iż ogrzewane
pomieszczenia są ogrzane do ustawionej temperatury, gdy rozpoczyna się właściwy
przedział grzewczy. Funkcję tę uruchamia się za pomocą ustawienia parametru
OPTIMZAT na poziomie Parametrów.
0=optymalny start sterowany temperaturą w pomieszczeniu nieaktywny.
1=optymalny start sterowany temperaturą w pomieszczeniu
Maksymalny czas ogrzewania wstępnego
Maksymalny czas ogrzewania wstępnego przed właściwym przedziałem grzewczym
zależy od układu grzewczego i może być ustawiony przez użytkownika. Możliwe są
wartości do 3 godzin. Wprowadzenie maksymalnego czasu ogrzewania wstępnego
następuje za pomocą parametru M-OPT-TIME na poziomie Parametrów.
Ustawianie termostatu pokojowego.
Istnieje możliwość ustawienia (kalibracji) wyświetlanej temperatury pomieszczenia w
zakresie ±5K celem uwzględnienia szczególnych warunków montażu lub ustawienia
względem innego termostatu. Nowo wyświetlana wartość będzie stosowana w
obliczeniach wszystkich dotyczących jej funkcji.
Ustawienie termostatu pokojowego wykonuje się za pomocą parametru ADAP
ROOMT na poziomie Parametrów.
Opóźnienie temperatury zewnętrznej
Wybór opóźnienia temperatury zewnętrznej powinien zależeć od rodzaju budynku.
Ciężkie konstrukcje (tj. grube ściany) wymagają długiego OTZ (Opóźnienie
Temperatury Zewnętrznej) – 3 godziny – ponieważ zmiany temperatury zewnętrznej
powoli wpływają na temperaturę wewnątrz pomieszczenia. W przypadku lekkich
konstrukcji (tj. domy z prefabrykatów) nie ma potrzeby ustawiania opóźnienia. OTZ
ustawia się za pomocą parametru O-TEMP-DEL na poziomie Parametrów.
Parametry
Opis
Język
Ta pozycja menu jest używana do zmiany języka komunikatów wyświetlanych na
module sterującym. Wyboru języka dokonuj się za pomocą parametru LANGUAGE
na poziomie Parametrów.
Sterowanie układem grzewczym za pomocą zaworów strefowych.
W przypadku stosowania w układzie grzewczym zaworów strefowych moduł
sterujący powinien zostać zainstalowany w strefie posiadającej najwyższe
wymagania grzewcze. Jeżeli kocioł podczas przedziału grzewczego otrzymuje sygnał
zapotrzebowania na ciepło tylko ze strefy, w której zainstalowany jest moduł
sterujący temperatura przepływu będzie obliczona na podstawie zarówno
temperatury w pomieszczeniu jak i temperatury zewnętrznej.
Jednakże jeżeli kocioł otrzymuje sygnał zapotrzebowania na ciepło z innych stref
będzie on sterowany w oparciu o stałą temperaturę przepływu, którą można ustawić
na poziomie Eksperta przy użyciu parametru nr 26.
Przełącznik telefoniczny
Za pomocą dostępnego w sprzedaży przełącznika telefonicznego można przełączać
obwód grzewczy na tryb ogrzewania ☼. W tym celu należy podłączyć przełącznik do
wyjścia RFB (zewnętrzny termostat) modułu sterującego (patrz schemat
okablowania). W momencie kiedy system wykryje spięcie pomiędzy końcówkami
(przełącznik podłączony i sygnał doprowadzony) układ grzewczy zostanie
przełączony do trybu ogrzewania. Dodatkowo zostaje aktywowana funkcja
ogrzewania gorącej wody. Gdy spięcie zostaje usunięte (sygnał wyłączony) regulator
powraca do wybranego programu grzewczego.
Komunikaty błędów
Opis
Kody Błędów
W momencie kiedy pojawia się błąd kotła lub modułu sterującego, wyświetlany jest
migający symbol (∆) i odpowiadający danemu błędowi kod.
Za pomocą jednoczesnego naciśnięcia przycisków ECO i „Przyjęcie” (Party) kocioł
zostaje wyzerowany (RESET) (patrz: zdalne odblokowywanie).
!
Poniższa tabela pokazuje tylko wewnętrzne błędy modułu sterującego. Wszelkie inne
kody błędów pokazywane na wyświetlaczu odnoszą się do błędów kotła. Opis tych
błędów zawiera Instrukcja Obsługi kotła.
Nr
Opis Błędu
Błąd wewnętrzny
E 80
Usterka termostatu
pokojowego
E 81
Błąd typu EEPROM
Przyczyna
Termostat pokojowy modułu sterującego
jest uszkodzony
Pojawił się błąd w EEPROM.
* Jeżeli pokazywane są jakiekolwiek inne numery błędów – patrz Instrukcja Obsługi kotła.
Funkcja zerowanie (RESET)
Często możliwe jest usunięcie błędu modułu kontrolnego za pomocą wyzerowania
jego wewnętrznych parametrów. Zerowania dokonuje się za pomocą przycisku
RESET znajdującego się za pokrywą (patrz rysunek w rozdziale „Wprowadzanie
parametrów”). Przycisk ten należy nacisnąć przy pomocy małego śrubokręta.
→ RESET
działa tak samo jak wyłączenie modułu sterującego; następuje ponowne
uruchomienie; urządzenie działa według zadanych wartości.
→ RESET +
wstawia wartości domyślne dla wszystkich parametrów (za wyjątkiem języka, detekcji
magistrali i przedziałów ogrzewania).
→ RESET +
+
Wstawia wartości domyślne dla wszystkich parametrów.
!
Przy przełączaniu z tryby zerowanie (RESET) na tryb automatyczny należy nacisnąć
dodatkowy przycisk (
,
).
Ustawienia
dla montera
Poziom Eksperta
Parametry zabezpieczone kodem dostępne są z poziomu Eksperta. Zabezpieczenie
parametrów numerem kodu (parametr 20) chroni przed nieumyślną zmianą i
nieuprawnionym manipulowaniem tymi parametrami.
!
Przed zmianą ustawień parametrów należy wprowadzić właściwy kod.
Wprowadzenie numer kodu = parametr 20
Fabrycznie ustawiony numer kodu: 1234
∆
Wszystkie ustawienia na poziomie Eksperta powinny być dokonywane
ostrożnie, ponieważ oddziałują one na parametry mające wpływ na
bezpieczeństwo obsługi.
∆
Podczas programowania parametrów na poziomie Eksperta należy
przestrzegać zaleceń zawartych w instrukcjach wszelkich urządzeń
podłączonych do układu grzewczego. Więcej informacji na temat tych
parametrów można znaleźć w instrukcjach technicznych.
Modyfikowanie Parametrów
1) Otworzyć pokrywę.
2) Nacisnąć
; wybór poziomu Eksperta.
3) Nacisnąć przycisk
→
(20) Wprowadzanie numeru kodu
4) Nacisnąć przycisk
(zapala się czerwona lampka).
5) Przy użyciu przycisków
wprowadzić pierwszą cyfrę.
6) Nacisnąć przycisk
(zapala się czerwona lampka).
7) Przy użyciu przycisków
wprowadzić drugą cyfrę.
8) Nacisnąć przycisk
(zapala się czerwona lampka).
9) Wprowadzić trzecią i czwartą cyfrę w ten sam sposób (czerwona lampka gaśnie).
10) Za pomocą przycisków
wybrać żądany parametr (patrz lista poniżej)
11) Nacisnąć przycisk
(zapala się czerwona lampka).
12) Przy pomocy przycisków
wprowadzić nową wartość.
13) Nacisnąć przycisk
aby zapamiętać nowe ustawienia.
14) Zamknąć pokrywę.
!
Parametry, które nie mogą zostać ustawione ze względu na konstrukcję systemu
zostaną ukryte lub pokazane na wyświetlaczu w postaci myślników [----].
!
Wartości domyślne wymienione w następnej tabel to wartości ustawione fabrycznie w
chwili sprzedaży. W ostatniej kolumnie tabeli można wprowadzić specjalne wartości
systemowe. Notowanie rzeczywistych nastawień parametrów ułatwia rozruch po
wyzerowaniu urządzenia.
!
Jeżeli został wybrany parametr chroniony i naciśnięto przycisk programowania
przed wprowadzeniem numeru kodu, automatycznie wyświetli się parametr 20
(żądanie wprowadzenia kodu).
Ustawienia
Nr
20
21
22
23
24
25
26
27
dla montera
Numery kodów parametrów chronionych na poziomie Eksperta
Zakres
Wartość
Wartość
Parametry
Wartości
Domyślna
Systemowa
Wprowadzenie numeru kodu
0000-9999
---Numer kodu
0000-9999
1234
Temperatura ochrony przed
zamarznięciem (czujnik w
5oC – 20oC
5oC
pomieszczeniu)
Temperatura ochrony przed
zamarznięciem (czujnik na
(-5)oC – (+5)oC
0oC
zewnątrz)
Maksymalna temperatura
30oC – 82oC
82oC
przepływu
Minimalna temperatura
30oC – 82oC
30oC
przepływu
Stała temperatura przepływu
30oC – 82oC
82oC
Wersja oprogramowania CCM
Tylko wyświetlana
Ustawienia
dla montera
Zewnętrzny czujnik pokojowy
Jeżeli moduł kontrolny nie może być zainstalowany w miejscu gdzie prawidłowo
można mierzyć temperaturę pomieszczenia, istnieje możliwość zainstalowania
dodatkowego czujnika w bardziej odpowiednim do tego miejscu i podłączenia go do
modułu sterującego.
Miejsce instalacji
-
W najczęściej użytkowanym pomieszczeniu w zasięgu obwodu grzewczego (na
wewnętrznej ścianie pomieszczenia)
Nie instalować w pobliżu grzejników lub innych urządzeń emitujących ciepło.
Instalacja
1.
2.
3.
4.
Za pomocą śrubokręta podnieść pokrywę gniazda (patrz rysunek z tyłu).
Zamontować gniazdo w żądanym miejscu na ścianie pomieszczenia.
Podłączyć przewody elektryczne
Z powrotem zamknąć pokrywę.
Zasilanie napięciem
Moduł sterujący jest zasilany napięciem 12V prądu stałego przez linię danych. 2żyłowa linia danych posiada przekrój co najmniej 0.5 mm2 i przenosi zarówno sygnały
komunikacyjne jak i napięcie zasilające. Gniazdo montażowe jest wyposażone w
końcówki ze śrubą przeznaczone do podłączenia linii danych oraz dodatkowego
termostatu pokojowego lub opcjonalnego przełącznika telefonicznego.
∆
Uwaga: Kable łączące magistralę i termostat powinny zostać ułożone w
dostatecznej odległości od kabli sieci zasilającej.
Połączenia elektryczne
Połączenia elektryczne
Opis rysunku
Bus +
Szyna +
Bus Szyna –
External Room Sensor – Zewnętrzny czujnik pokojowy
Okablowanie:
1. Szyna + (Linia danych i 12V prądu stałego)
2. Szyna – (Linia Danych i uziemienie)
5. i 6. Zewnętrzny czujnik pokojowy lub przełącznik telefoniczny.
dla montera
Dane techniczne
dla montera
Rezystancja czujnika
Pomiaru rezystancji czujnika należy dokonywać przy odłączonym module sterującym
Temp.
Rezystancja
5oC
12,700Ω
10oC
9,950Ω
15oC
7,855Ω
20oC
6,245Ω
25oC
5,000Ω
30oC
4,030Ω
35oC
3,265Ω
Dane Techniczne
Zasilanie napięciem wg IEC 38
Moc
Poziom zabezpieczenia wg EN 60529
Klasa zabezpieczenia wg EN 60730
Zasilanie rezerwowe zegara (w przypadku odcięcia
zasilania)
Zakres temperatur otoczenia (działanie)
Zakres temperatur otoczenia (przechowywanie)
Termostat pokojowy
12 V prądu stałego ±15%
Maks. 1W
IP 40
III
>10 godzin
0 do 50oC
- 30 do + 60oC
Rezystor 5kΩ ± 0.2% @25oC
