KARTA INFORMACYJNA SikaWrap®

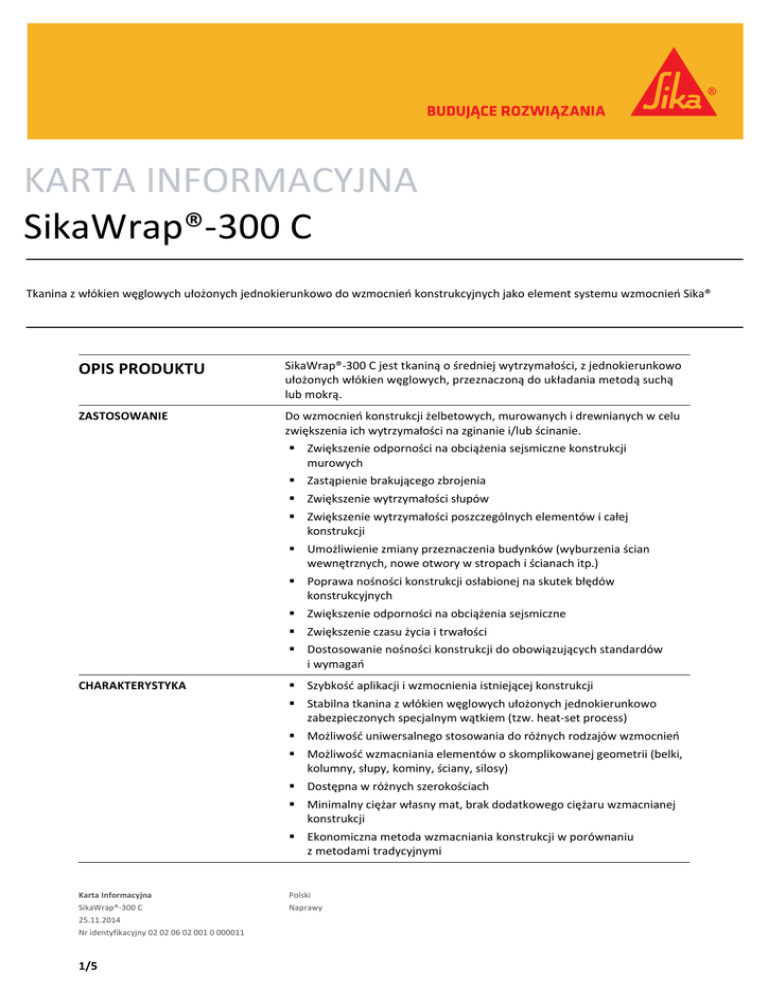

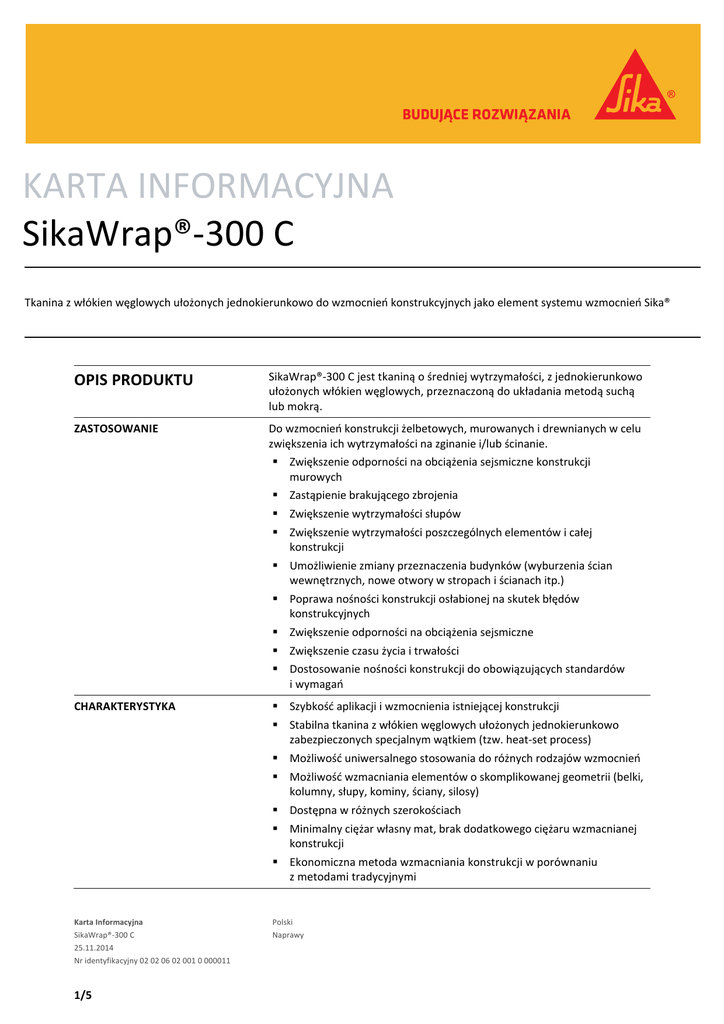

 KARTA INFORMACYJNA SikaWrap®‐300 C Tkanina z włókien węglowych ułożonych jednokierunkowo do wzmocnień konstrukcyjnych jako element systemu wzmocnień Sika® OPIS PRODUKTU SikaWrap®‐300 C jest tkaniną o średniej wytrzymałości, z jednokierunkowo ułożonych włókien węglowych, przeznaczoną do układania metodą suchą lub mokrą. ZASTOSOWANIE Do wzmocnień konstrukcji żelbetowych, murowanych i drewnianych w celu zwiększenia ich wytrzymałości na zginanie i/lub ścinanie.  Zwiększenie odporności na obciążenia sejsmiczne konstrukcji murowych  Zastąpienie brakującego zbrojenia  Zwiększenie wytrzymałości słupów  Zwiększenie wytrzymałości poszczególnych elementów i całej konstrukcji  Umożliwienie zmiany przeznaczenia budynków (wyburzenia ścian wewnętrznych, nowe otwory w stropach i ścianach itp.)  Poprawa nośności konstrukcji osłabionej na skutek błędów konstrukcyjnych  Zwiększenie odporności na obciążenia sejsmiczne  Zwiększenie czasu życia i trwałości  Dostosowanie nośności konstrukcji do obowiązujących standardów i wymagań CHARAKTERYSTYKA  Szybkość aplikacji i wzmocnienia istniejącej konstrukcji  Stabilna tkanina z włókien węglowych ułożonych jednokierunkowo zabezpieczonych specjalnym wątkiem (tzw. heat‐set process)  Możliwość uniwersalnego stosowania do różnych rodzajów wzmocnień  Możliwość wzmacniania elementów o skomplikowanej geometrii (belki, kolumny, słupy, kominy, ściany, silosy)  Dostępna w różnych szerokościach  Minimalny ciężar własny mat, brak dodatkowego ciężaru wzmacnianej konstrukcji  Ekonomiczna metoda wzmacniania konstrukcji w porównaniu z metodami tradycyjnymi Karta Informacyjna Polski SikaWrap®‐300 C 25.11.2014 Naprawy Nr identyfikacyjny 02 02 06 02 001 0 000011 1/5 APROBATY / NORMY IBDiM Aprobata Techniczna Nr AT/2008‐04‐0336/1 System materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych. ITB Aprobata Techniczna AT‐15‐5604/2011 Zestaw wyrobów Sika CarboDur® do wzmacniania i napraw konstrukcji betonowych USA: ACI 440.2R‐08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008 UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012. DANE PRODUKTU TYP WŁÓKIEN SKŁAD MATY Orientacja włókien: Osnowa: Wątek: OPAKOWANIA Włókna węglowe średniej wytrzymałości 0° (jednokierunkowa) czarne włókna węglowe (99% całkowitej wagi) białe termoplastyczne włókna stabilizowane termicznie (1% całkowitej wagi) Długość maty / rolki Szerokość maty  50 m 100 / 300 / 600 mm 4 rolki w kartonowym pudełku SKŁADOWANIE Materiał przechowywany w fabrycznie zamkniętych i nieuszkodzonych opakowaniach, w suchym pomieszczeniu w temperaturze od + 5°C do +35°C, najlepiej użyć w ciągu 24 miesięcy od daty produkcji. Chronić przed bezpośrednim promieniowaniem słonecznym. DANE TECHNICZNE CIĘŻAR POWIERZCHNIOWY 304 g/m² ± 10 g/m² OBLICZENIOWA GRUBOŚĆ MATY 0,167 mm (zredukowana grubość włókien węglowych) GĘSTOŚĆ WŁÓKIEN 1,82 g/cm³ WŁAŚCIWOŚCI WŁÓKIEN Wartości w kierunku wzdłuż włókien (PN‐EN ISO 10618) Moduł sprężystości E Wartość minimalna 230 000 MPa Wytrzymałość na rozciąganie Wartość minimalna 4 000 MPa Wydłużenie przy zerwaniu 1,7% Wartości w kierunku wzdłuż włókien (PN‐EN 2561*)
Pojedyncza warstwa, minimum 27 próbek na serię badawczą WŁAŚCIWOŚCI LAMINATU (W ODNIESIENIU DO GRUBOŚCI WŁÓKIEN) Grubość laminatu (nominalna) 0,167 mm Przekrój poprzeczny na 1000 mm szerokości 167 mm Moduł sprężystości Średni 225 GPa Charakterystyczny 220 GPa Wytrzymałość na rozciąganie Średnia 3 500 MPa Charakterystyczna 3 200 MPa *modyfikacja próbek do 50 mm Karta Informacyjna Polski SikaWrap®‐300 C Naprawy 25.11.2014 Nr identyfikacyjny 02 02 06 02 001 0 000011 2/5 2
DANE PROJEKTOWE Aktualne dane projektowe należy określić z godnie z odpowiednimi normami projektowymi. Wartości odpowiadają impregnacji żywicą Sikadur®‐330 oraz Sikadur®‐300. Siła rozciągająca Średnia 585 kN/m Charakterystyczna 543 kN/m Siła rozciągająca przy wydłużeniu 0,4 % Średnia 150 kN/m Charakterystyczna 147 kN/m Siła rozciągająca przy wydłużeniu 0,6 % Średnia 225 kN/m Charakterystyczna 220 kN/m INFORMACJE O SYSTEMIE STRUKTURA SYSTEMU Konfiguracja systemu musi być zgodna z poniższym opisem, niedopuszczalne są żadne odstępstwa. Gruntowanie betonu: Sikadur®‐330 Impregnacja / laminowanie: Sikadur®‐330 / Sikadur®‐300 Mata wzmacniająca: SikaWrap®‐300 C Szczegółowe dane dotyczące kleju, aplikacji maty w Karcie Informacyjnej materiału Sikadur®‐330 / Sikadur®‐300 oraz w Zaleceniach stosowania mat SikaWrap® metodą suchą (nr 850 41 02), Zaleceniach stosowania mat SikaWrap® metodą mokrą (nr 850 41 03) oraz Zaleceniach stosowania mat SikaWrap® metodą mokrą z użyciem saturatora (nr 850 41 04). INSTRUKCJA APLIKACJI ZUŻYCIE Sucha aplikacja z Sikadur®‐330: Pierwsza warstwa z gruntowaniem: Kolejne warstwy: 1,0 ÷ 1,5 kg/m² 0,8 kg/m² Mokra aplikacja z Sikadur®‐300: Pierwsza warstwa z gruntowaniem: Kolejne warstwy: 1,0 ÷ 1,5 kg/m² 0,8 kg/m² Dodatkowe informacje także w Zaleceniach stosowania mat SikaWrap® metodą suchą (nr 850 41 02), Zaleceniach stosowania mat SikaWrap® metodą mokrą (nr 850 41 03) oraz Zaleceniach stosowania mat SikaWrap® metodą mokrą z użyciem saturatora (nr 850 41 04). JAKOŚĆ PODŁOŻA Minimalna powierzchniowa wytrzymałość podłoża na rozciąganie: 1,0 MPa lub zgodnie z projektem technicznym wzmocnienia. Dodatkowe informacje także w Zaleceniach stosowania mat SikaWrap® metodą suchą (nr 850 41 02), Zaleceniach stosowania mat SikaWrap® metodą mokrą (nr 850 41 03) oraz Zaleceniach stosowania mat SikaWrap® metodą mokrą z użyciem saturatora (nr 850 41 04). PRZYGOTOWANIE PODŁOŻA / GRUNTOWANIE Podłoże musi być oczyszczone oraz odpowiednio przygotowane (bez mleczka cementowego oraz innych substancji pogarszających przyczepność, o otwartej teksturze). Dodatkowe informacje także w Zaleceniach stosowania mat SikaWrap® metodą suchą (nr 850 41 02), Zaleceniach stosowania mat SikaWrap® metodą mokrą (nr 850 41 03) oraz Zaleceniach stosowania mat SikaWrap® metodą mokrą z użyciem saturatora (nr 850 41 04). METODA APLIKACJI / NARZĘDZIA Maty można ciąć za pomocą specjalnych nożyczek lub specjalnego ostrego noża. Nie wolno załamywać maty! Karta Informacyjna Polski SikaWrap®‐300 C Naprawy 25.11.2014 Nr identyfikacyjny 02 02 06 02 001 0 000011 3/5 SikaWrap®‐300 C układana jest metodą suchą lub mokrą. Dodatkowe informacje także w Zaleceniach stosowania mat SikaWrap® metodą suchą (nr 850 41 02), Zaleceniach stosowania mat SikaWrap® metodą mokrą (nr 850 41 03) oraz Zaleceniach stosowania mat SikaWrap® metodą mokrą z użyciem saturatora (nr 850 41 04). UWAGI DO STOSOWANIA Produkty mogą być stosowane tylko przez doświadczonych profesjonalistów. Matę SikaWrap®‐300 C należy pokryć warstwą żywicy impregnacyjnej w celu zwiększenia skuteczności i trwałości wzmocnienia. Należy stosować systemowe kleje Sikadur®, które nie mogą być zastępowane innymi klejami epoksydowymi. Matę SikaWrap®‐300 C w celach estetycznych i/lub ochronnych można pokryć warstwą zaprawy mineralnej lub powłoką. Wybór zabezpieczenia zewnętrznego zależy od przyszłych warunków pracy. Do ochrony przed promieniowaniem UV stosować powłoki Sikagard®‐550 W Elastic, Sikagard®‐675 Color W lub Sikagard®‐680 S. Promień wyoblenia naroży wynosi minimum > 10 mm. Konieczne może być szlifowanie podłoża lub wyprofilowanie zaprawą Sikadur®. W kierunku wzdłuż włókien, strefa zakotwienia warstw maty powinna wynosić minimum 100 mm zależnie od typu maty lub być zgodna z projektem technicznym wzmocnienia. W kierunku w poprzek włókien zakotwienie nie jest wymagane. Zakłady dodatkowych warstw powinno być rozmieszczone równomiernie na całym obwodzie kolumny. Aplikacja materiałów wzmacniających ma bezpośredni wpływ na nośność konstrukcji, dlatego przy wyborze wykonawcy należy zwrócić uwagę na jego doświadczenie w tego typu pracach. Szczegółowe informacje zawarte są w Zaleceniach stosowania mat SikaWrap® metodą suchą (nr 850 41 02), Zaleceniach stosowania mat SikaWrap® metodą mokrą (nr 850 41 03) oraz Zaleceniach stosowania mat SikaWrap® metodą mokrą z użyciem saturatora (nr 850 41 04). Karta Informacyjna Polski SikaWrap®‐300 C Naprawy 25.11.2014 Nr identyfikacyjny 02 02 06 02 001 0 000011 4/5 WAŻNE INFORMACJE UWAGA Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych. Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami, na które producent nie ma wpływu. OCHRONA ZDROWIA I ŚRODOWISKA Podczas cięcia maty należy zwrócić uwagę na warunki BHP. Należy stosować odzież ochronną, rękawice i okulary ochronne, a także maski oddechowe. Przed rozpoczęciem prac z żywicami należy posmarować ręce i niechronioną skórę kremem ochronnym. W przypadku kontaktu z oczami lub śluzówką natychmiast dokładnie opłukać czystą, letnią wodą oraz skorzystać z porady lekarskiej. Kleje Sikadur® w stanie niezwiązanym mogą powodować zanieczyszczenie wody i dlatego też nie powinny dostać się do kanalizacji, wód gruntowych lub gleby. Należy zawsze doprowadzić do związania resztek składników A i B. Stwardniały materiał może być utylizowany jak tworzywo sztuczne. Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, a także dane dotyczące ekologii, właściwości toksykologicznych materiału itp. dostępne są w Karcie Charakterystyki Preparatu Niebezpiecznego dostępnej na żądanie. UWAGI PRAWNE Informacje, a w szczególności zalecenia dotyczące działania i końcowego zastosowania produktów Sika są podane w dobrej wierze, przy uwzględnieniu aktualnego stanu wiedzy i doświadczenia Sika i odnoszą się do produktów składowanych, przechowywanych i używanych zgodnie z zaleceniami podanymi przez Sika. Z uwagi na występujące w praktyce zróżnicowanie materiałów, substancji, warunków i sposobu ich używania i umiejscowienia, pozostające całkowicie poza zakresem wpływu Sika, właściwości produktów podane w informacjach, pisemnych zaleceniach i innych wskazówkach udzielonych przez Sika nie mogą być podstawą do przyjęcia odpowiedzialności Sika w przypadku używania produktów niezgodnie z zaleceniami podanymi przez Sika. Użytkownik produktu jest obowiązany do używania produktu zgodnie z jego przeznaczeniem i zaleceniami podanymi przez firmę Sika. Sika zastrzega sobie prawo zmiany właściwości swoich produktów. Prawa własności osób trzecich muszą być przestrzegane. Wszelkie zamówienia są realizowane zgodnie z aktualnie obowiązującymi zasadami sprzedaży i dostawy. Użytkownicy są obowiązani przestrzegać wymagań zawartych w aktualnej Karcie Informacyjnej użytkowanego produktu. Kopię aktualnej Karty Informacyjnej Produktu Sika dostarcza Użytkownikowi na jego żądanie. Sika Poland Sp. z o.o. Naprawy Karczunkowska 89 02‐871 Warszawa Polska www.sika.pl Opracował Naprawy Tel: +48 22 31 00 700 Fax: +48 22 31 00 800 e‐mail: [email protected] Karta Informacyjna Polski SikaWrap®‐300 C Naprawy 25.11.2014 Nr identyfikacyjny 02 02 06 02 001 0 000011 5/5 © 2014 Sika Services AG
