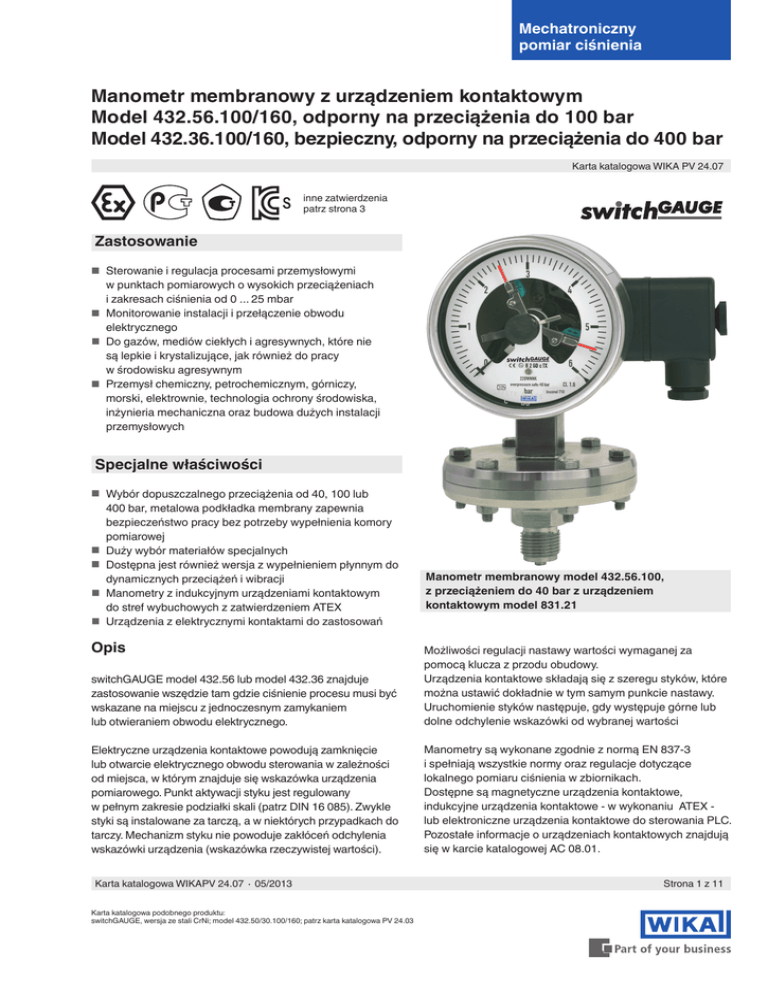

Karta katalogowa

Mechatroniczny
pomiar ciśnienia
Manometr membranowy z urządzeniem kontaktowym
Model 432.56.100/160, odporny na przeciążenia do 100 bar
Model 432.36.100/160, bezpieczny, odporny na przeciążenia do 400 bar
Karta katalogowa WIKA PV 24.07
inne zatwierdzenia
patrz strona 3
Zastosowanie
■■ Sterowanie i regulacja procesami przemysłowymi
w punktach pomiarowych o wysokich przeciążeniach
i zakresach ciśnienia od 0 ... 25 mbar
■■ Monitorowanie instalacji i przełączenie obwodu
elektrycznego
„„ Do gazów, mediów ciekłych i agresywnych, które nie
są lepkie i krystalizujące, jak również do pracy
w środowisku agresywnym
■■ Przemysł chemiczny, petrochemicznym, górniczy,
morski, elektrownie, technologia ochrony środowiska,
inżynieria mechaniczna oraz budowa dużych instalacji
przemysłowych
Specjalne właściwości
■■ Wybór dopuszczalnego przeciążenia od 40, 100 lub
400 bar, metalowa podkładka membrany zapewnia
bezpieczeństwo pracy bez potrzeby wypełnienia komory
pomiarowej
■■ Duży wybór materiałów specjalnych
■■ Dostępna jest również wersja z wypełnieniem płynnym do
dynamicznych przeciążeń i wibracji
„„ Manometry z indukcyjnym urządzeniami kontaktowym
do stref wybuchowych z zatwierdzeniem ATEX
„„ Urządzenia z elektrycznymi kontaktami do zastosowań
Opis
Manometr membranowy model 432.56.100,
z przeciążeniem do 40 bar z urządzeniem
kontaktowym model 831.21
switchGAUGE model 432.56 lub model 432.36 znajduje
zastosowanie wszędzie tam gdzie ciśnienie procesu musi być
wskazane na miejscu z jednoczesnym zamykaniem
lub otwieraniem obwodu elektrycznego.
Możliwości regulacji nastawy wartości wymaganej za
pomocą klucza z przodu obudowy.
Urządzenia kontaktowe składają się z szeregu styków, które
można ustawić dokładnie w tym samym punkcie nastawy.
Uruchomienie styków następuje, gdy występuje górne lub
dolne odchylenie wskazówki od wybranej wartości
Elektryczne urządzenia kontaktowe powodują zamknięcie
lub otwarcie elektrycznego obwodu sterowania w zależności
od miejsca, w którym znajduje się wskazówka urządzenia
pomiarowego. Punkt aktywacji styku jest regulowany
w pełnym zakresie podziałki skali (patrz DIN 16 085). Zwykle
styki są instalowane za tarczą, a w niektórych przypadkach do
tarczy. Mechanizm styku nie powoduje zakłóceń odchylenia
wskazówki urządzenia (wskazówka rzeczywistej wartości).
Manometry są wykonane zgodnie z normą EN 837-3
i spełniają wszystkie normy oraz regulacje dotyczące
lokalnego pomiaru ciśnienia w zbiornikach.
Dostępne są magnetyczne urządzenia kontaktowe,
indukcyjne urządzenia kontaktowe - w wykonaniu ATEX lub elektroniczne urządzenia kontaktowe do sterowania PLC.
Pozostałe informacje o urządzeniach kontaktowych znajdują
się w karcie katalogowej AC 08.01.
Karta katalogowa WIKAPV 24.07 ∙ 05/2013
Karta katalogowa podobnego produktu:
switchGAUGE, wersja ze stali CrNi; model 432.50/30.100/160; patrz karta katalogowa PV 24.03
Strona 1 z 11
Cechy standardowe
Rozmiar nominalny w mm
100, 160
Klasa dokładności
1,6
Zakres pomiarowy
0 ... 16 mbar do 0 ... 250 mbar (kołnierz -Ø 160 mm) 1)
0 ... 400 mbar do 0 ... 40 Bar (kołnierz -Ø 100 mm) 1)
lub równowartość w innych jednostkach pomiaru
ciśnienia lub w próżni
Ciśnienie robocze
Stałe:
pełen zakres
Zmienne:
0,9 x pełen zakres
Przeciążalność
40, 100 lub 400 bar
Dopuszczalna temperatura
Otoczenia: -20 … +60 °C
Medium: max. +100 °C
Błąd temperaturowy
Gdy temperatura elementu pomiarowego różni się od
temperatury odniesienia ( +20 °C): max.
± 0,8%/10 K zakresu
Przyłącze i dolny kołnierz membrany
Stal CrNi 316L, G ½ B zew., SW 27
System pomiarowy
≤ 0,25 bar: stal CrNi 316L
> 0,25 bar: stop NiCrCo (Duratherm)
Pierścień uszczelniający membranę
FPM/FKM
Mechanizm
Stal CrNi
Podzielnia
Aluminium białe z czarną skalą
Wskazówka
Wskazówka urządzenia: czarne aluminium
Wskazówka nastawy wartości: czerwona
Obudowa z kołnierzem górnym membrany
Model 43X.56: z zaworem kompensującym z tyłu obudowy
Model: 43X.36: z litą przegrodą przednią i zabezpieczeniem przeciwwybuchowym z tyłu
Górna część kołnierza
≤ 0,25 bar: chrom-stal
> 0,25 bar: stal CrNi
Szyba
Wielowarstwowa szyba bezpieczna
Strona 2 z 11
Pokrywa
Typu twist, stal CrNi
Przyłącze elektryczne
Dławik kablowy
Stopień ochrony
IP 54 wg EN 60 529 / IEC 529
1) Kołnierz -Ø dla modelu 432.36, na wysokie przeciążenia
dla 400 bar patrz strona 3.
Urządzenia kontaktowe
Magnetyczne urządzenie kontaktowe model 821
„„ Nie wymaga jednostki sterującej oraz źródła zasilania
„„ Bezpośrednie przełączanie do 250 V
„„ Maksymalnie 4 styki w każdym urządzeniu
Indukcyjne urządzenie kontaktowe model 831
„„ Długi okres użytkowania poprzez czujniki bezdotykowe
„„ Wymagana dodatkowa jednostka sterująca
„„ Z odpowiednią jednostką sterującą może być stosowany
do strefy 1 / 21 (2 GD)
„„ Bardzo mały wpływ na dokładność urządzenia
pomiarowego
„„ Bezpieczne przełączanie przy wysokiej częstotliwości
„„ Nieodporny na działania środowiska korozyjnego
„„ Maksymalnie 3 styki w każdym urządzeniu
Elektroniczne urządzenia kontaktowe model 830 E
„„ Do bezpośredniej kontroli programowalnych sterowników
(PLC)
„„ Nie wymagana dodatkowa jednostka sterująca
„„ Długi okres użytkowania poprzez czujniki bezdotykowe
„„ Bardzo mały wpływ na dokładność urządzenia
pomiarowego
„„ Bezpieczne przełączanie przy wysokiej częstotliwości
„„ Nieodporny na działania środowiska korozyjnego
„„ Maksymalnie 3 kontakty przełączające w jednym
urządzeniu pomiarowym
Czerwony przełącznik model 851
„„ Nie wymaga jednostki sterującej oraz źródła zasilania
„„ Bezpośrednie przełączanie do 250 V, 1A
„„ Do bezpośredniej kontroli programowalnych sterowników
(PLC)
„„ Bezdotykowe przełączniki
„„ Maksymalnie dwa 3 styki w każdym urządzeniu
Funkcja przełączania
Funkcja przełączania styków oznaczona jest cyframi 1, 2 lub 3.
Model 8XX.1: zamknięty (zgodnie z ruchem wskazówek
zegara)
Model 8XX.2: otwarty (zgodnie z ruchem wskazówek zegara)
Model 821.3 851.3: zamienie; po osignięciu danego punktu
obwód będzie otwierany lub zamykany
Pozostałe informacje patrz karta katalogowa AC 08.01,
elektryczne urządzenia kontaktowe
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Opcjonalnie
Specjalne wykonanie
■■ Inne przyłącza procesowe
Model 432.36, bezpieczne przeciążenie do 400 bar
Zakres pomiarowy:
0 ... 25 mbar do 0 ... 250 mbar (kołnierz -Ø 190 mm)
0 ... 400 mbar do 0 ... 40 bar
(kołnierz -Ø 120 mm)
Śruby łączące kołnierz: stal, odporna na korozje
■■ Uszczelka (model 910.17, patrz karta katalogowa AC
09.08)
■■ Płynne wypełnienie (model 433.56, 433.36, stopień
ochrony IP 65)
■■ Bezpieczne podciśnienie -1 bar
■■ Maks. temperatura medium +200 °C
■■ Wysoka klasa dokładności, klasa 1,0
Uwaga: Przy wysokich wibracjach (> 0,5 g)należy zastosować
dodatkowy wspornik (patrz karta katalogowa).
■■ Otwarte przyłącze kołnierzowe DIN/ASME od DN 15
do DN 80 (preferowana średnica DN 25 i 50 lub DN 1" i 2";
patrz karta katalogowa IN 00.10)
■■ Materiał części zwilżanych z materiałów specjalnych,
bezpieczne przeciążenie do 10 bar (kołnierz - Ø 160
mm) lub 40 bar (kołnierz -Ø 100 mm): PTFE (modele
452.56, 452.36), hastelloy, monel, nikiel, tantal, tytan
(klasa dokładności 2,5)
■■ Dodatkowy wspornik dla 432.36, bezpieczne
przeciążenie do 400 bar
■■ Kontakty indukcyjne w wykonaniu bezpiecznym (SN, S1N)
Zatwierdzenia CE
Zatwierdzenia
Norma ciśnieniowa
97/23/EG, PS > 200 bar, moduł A, akcesoria ciśnieniowe
■■ ATEX, zatwierdzenie dotyczące wykonania przyłącza do
Norma EMV
2004/108/EG, EN 61326 emisja (grupa 1, klasa B)
i odporność na zakłócenia (obszar przemysłowy)
Dyrektywa ATEX 1)
94/9/EG, II 2 G Ex ia IIC
1) opcjonalnie
■■
■■
■■
■■
strefy 0 1)
GOST, technologia pomiaru i metrologii, Rosja
GOST-R, Rosja
KOSHA, rodzaj ochrony„i“ - iskrobezpieczny, Korea Płd.
CRN, bezpieczny (np. bezpieczeństwo elektryczne,
nadciśnienie, ...), Kanada
Certyfikaty/świadectwa1)
■■ 2.2-certyfikat fabryczny wg EN 10204
■■ 3.1- certyfikat sprawdzenia wg EN 10204
1) opcjonalnie
Zatwierdzenia i świadectwa dostępne są na stronie
internetowej
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Strona 3 z 11
Wymiary w mm
switchGAUGE model 432.56.100, z urządzeniem kontaktowym model 821, 831 lub 830 E
11555611.01
Tylko dla manometrów z wypełnieniem
Klucz do nastawy
Zakres wskazań ≤ 0,25 bar: Ø d = 160 mm
> 0,25 bar: Ø d = 100 mm
G ... Przyłącze procesowe
Rodzaj styku
Wymiary w mm
X
Y
Przyłącze
procesowe
Wymiary w mm
h ±1
S2
S3
S4
S5
S6
Pojedyncze lub podwójne styki
Podwójne styki (zamienne)
Potrójne styki
Poczwórne styki
88
113
96
113
55
80
63
80
G½B
½ NPT
135
134
6
-
20
19
3
-
17
-
17,5
-
Strona 4 z 11
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
switchGAUGE model 432.56.160, z urządzeniem kontaktowym model 821, 831 lub 830 E
11557134.01
Tylko dla manometrów z wypełnieniem
Klucz do nastawy
Zakres wskazań ≤ 0,25 bar: Ø d = 160 mm
> 0,25 bar: Ø d = 100 mm
G ... Przyłącze procesowe
Rodzaj styku
Wymiary w mm
Przyłącze
procesowe
Wymiary w mm
h ±1
S2
S3
S4
S5
S6
Pojedyncze lub podwójne styki
Podwójne styki (zamienne)
Potrójne styki
Poczwórne styki
102
116
102
116
G½B
½ NPT
164
163
6
-
20
19
3
-
17
-
17,5
-
X
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Strona 5 z 11
Option
switchGAUGE model 432.36.100, z urządzeniem kontaktowym model 821, 831 lub 830 E
11565544.01
Tylko dla manometrów z wypełnieniem
Klucz do nastawy
Zakres
wskazań
≤ 0,25 bar
> 0,25 bar
Przeciążenie
40 i 100 bar
Ø d = 160 mm
Ø d = 100 mm
400 bar
Ø d = 190 mm
Ø d = 120 mm
G ... Przyłącze procesowe
Rodzaj styku
Wymiary w mm
X
Y
Wymiary w mm
Przyłącze
procesowe h ±1 S2
S3
Pojedyncze lub podwójne styki
Podwójne styki (zamienne)
Potrójne styki
Poczwórne styki
97
122
105
122
55
80
63
80
G½B
½ NPT
Strona 6 z 11
134
133
6
-
20
19
S4
S5
S6
3
-
17
-
17,5
-
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Option
switchGAUGE model 432.36.160, z urządzeniem kontaktowym model 821, 831 lub 830 E
11565625.01
Tylko dla manometrów z wypełnieniem
Zakres
wskazań
Przeciążenie
40 i 100 bar
Ø d = 160 mm
Ø d = 100 mm
≤ 0,25 bar
> 0,25 bar
400 bar
Ø d = 190 mm
Ø d = 120 mm
G ... Przyłącze procesowe
Rodzaj styku
Wymiary w mm
X
Y
Przyłącze
procesowe
Wymiary w mm
h ±1
S2
S3
S4
S5
S6
Pojedyncze lub podwójne
Potrójne styki
141
153,5
48
60,5
G½B
½ NPT
164
163
6
-
20
19
3
-
17
-
17,5
-
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Strona 7 z 11
Wymiary w mm
14022016.01
switchGAUGE model 432.56.100, z urządzeniem kontaktowym model 851.3 lub 851.33
Klucz do nastawy
Zakres wskazań ≤ 0,25 bar: Ø d = 160 mm
> 0,25 bar: Ø d = 100 mm
Przyłącze
procesowe
Wymiary w mm
h ±1
S2
S3
S4
S5
S6
G½B
½ NPT
135
134
6
-
20
19
3
-
17
-
17,5
-
Strona 8 z 11
G ... Przyłącze procesowe
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
14022237.01
switchGAUGE model 432.56.160, z urządzeniem kontaktowym model 851.3 lub 851.33
Klucz do nastawy
Zakres wskazań ≤ 0,25 bar: Ø d = 160 mm
> 0,25 bar: Ø d = 100 mm
Przyłącze
procesowe
Wymiary w mm
h ±1
S2
S3
S4
S5
S6
G½B
½ NPT
164
163
6
-
20
19
3
-
17
-
17,5
-
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
G ... Przyłącze procesowe
Strona 9 z 11
Option
14022012.01
switchGAUGE model 432.36.100, z urządzeniem kontaktowym model 851.3 lub 851.33
Klucz do nastawy
Zakres
wskazań
≤ 0,25 bar
> 0,25 bar
Przeciążenie
40 i 100 bar
Ø d = 160 mm
Ø d = 100 mm
Przyłącze
procesowe
Wymiary w mm
h ±1
S2
S3
S4
S5
S6
G½B
½ NPT
135
134
6
-
20
19
3
-
17
-
17,5
-
Strona 10 z 11
400 bar
Ø d = 190 mm
Ø d = 120 mm
G ... Przyłącze procesowe
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Option
14036653.01
switchGAUGE model 432.36.160, z urządzeniem kontaktowym model 851.3 lub 851.33
Klucz do nastawy
Zakres
wskazań
≤ 0,25 bar
> 0,25 bar
Wymiary w mm
Przyłącze
procesowe h ±1 S2
S3
G½B
½ NPT
165
164
6
-
20
19
Przeciążenie
40 i 100 bar
Ø d = 160 mm
Ø d = 100 mm
S4
S5
S6
3
-
17
-
17,5
-
400 bar
Ø d = 190 mm
Ø d = 120 mm
G ... Przyłącze procesowe
05/2013 PL based on 05/2013 D
Dane do zamówienia
Model / średnica / przeciążenie do ... bar / zakres wskazań / rodzaj styku i funkcja przełączania / rozmiar przyłącza/
opcjonalnie
© 2010 WIKA Alexander Wiegand SE & Co. KG. Wszelkie prawa zastrzeżone.
Specyfikacje podane w niniejszym dokumencie zawierają dane techniczne aktualne w chwili oddania do druku niniejszego dokumentu.
Zastrzegamy sobie prawo do wprowadzania zmian niniejszych specyfikacji i materiałów
Karta katalogowa WIKA PV 24.07 ∙ 05/2013
Strona 11 z 11
WIKA Polska
spółka z ograniczoną odpowiedzialnością sp. k.
Ul. Łęgska 29/35, 87-800 Włocławek
Tel.: (+48) 54 23 01 100
Fax: (+48) 54 23 01 101
E-mail: [email protected]
www.wikapolska.pl
