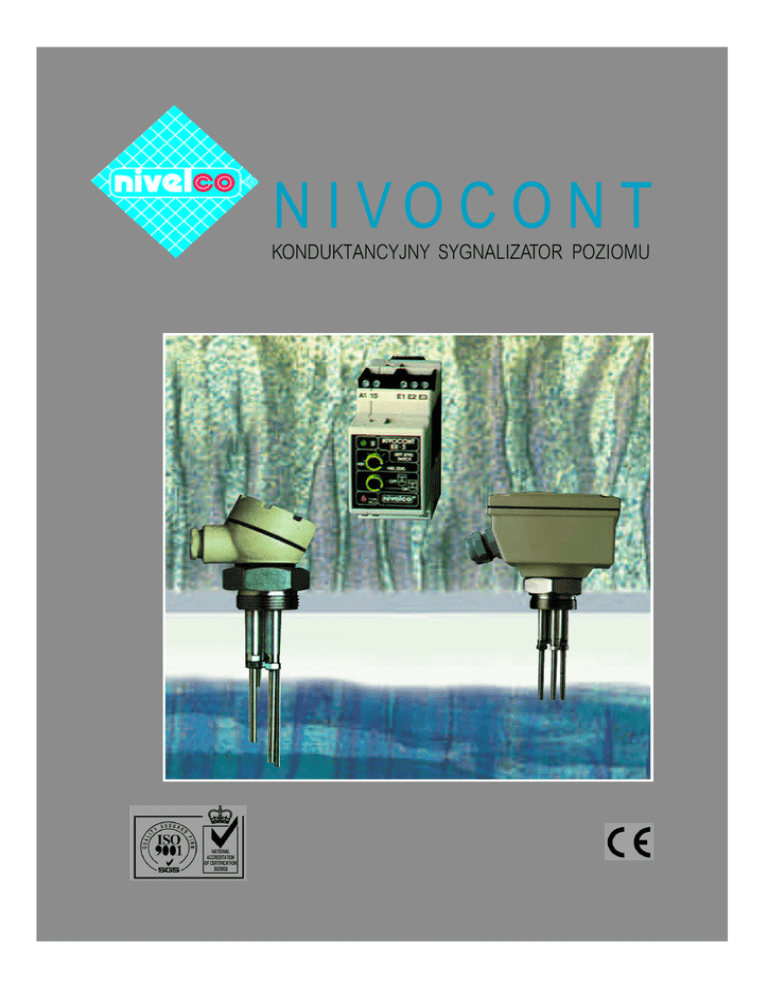

Karta katalogowa NIVOCONT

N I VO C O N T
KONDUKTANCYJNY SYGNALIZATOR POZIOMU
N
I
V
O
C
O
N
T
INFORMACJE OGÓLNE
Konduktancyjne sygnalizatory poziomu dzia∏ajàce na zasadzie wykrywania zmian przewodnoÊci mi´dzy sondami
-5
mogà byç stosowane do sygnalizacji poziomu cieczy o przewodnoÊci wi´kszej ni˝ 2x10 S/m. Sygnalizator poziomu
sk∏ada si´ z sondy z elektrodà o d∏ugoÊci odpowiadajàcej sygnalizowanemu poziomowi i z przekaênika, który wykrywa
zmian´ konduktancji mi´dzy elektrodà a referencjà, którà mo˝e byç inna elektroda lub metalowa Êcianka zbiornika.
S O N DA I PRZEKAèNI K
S O N DA I P RZE KAèNI K
Z I N T E G ROWA N Y
NIVOCONT
Konduktancyjne
sygnalizatory
poziomu.
S O N DY
SYGNALIZATOR KOMPAKTOWY
gniazdo
elektrody
sonda
jednoelektrodowa KS_-201
gniazdo nieizolowane dla elektrody referencyjnej
gniazdo izolowane
gniazda izolowane
sonda zanurzeniowa
KSK-101
KSH-203
KSH-202
sonda wieloelektrodowa
kompaktowy sygnalizator
poziomu KKH-102
AKCESORIA
Elektroda
KLN-2..
Elektroda ze stali kwasoodpornej wkr´cana w gniazdo.
D∏ugoÊç elektrody dobieraç
ze wzgl´du na punkt sygnalizacji poziomu
Separator
KLP-204
Separator wykonany
z polipropylenu, nale˝y
stosowaç dla elektrod >0.5m
aby uniknàç przypadkowego
zwarcia elektrod.
N
I
V
O
C
O
N
T
PRZEKAèNIK S YG N A L I Z ATO R A
KRK-201/202
KRS-201/202
CECHY F UNKC J O N A L N E
K R _- 2 0 1
K R _- 2 0 2
KKH-102
• 2 niezale˝ne kana∏y sterowania pompà
• Do regulacji poziomu z histerezà
• Ustawiane sterowanie
nape∏nianiem/opró˝nianiem
• Wymagane 2 elektrody + referencja *
• Ustawialna czu∏oÊç
• Do sygnalizacji poziomu
• Wybierany alarm niski/wysoki
• Wymagana 1 elektroda + referencja *
• Sta∏a czu∏oÊç
(nape∏nianie /opró˝nianie) lub 2 punkty
sygnalizacji poziomu lub 1 sterowanie
i 1 sygnalizacja poziomu
• Nie wymaga prowadzenia kabli do przekaênika
• Wybieranie alarmu niskiego/wysokiego
i sterowanie nape∏nianiem/ opró˝nianiem
• Ustawialna czu∏oÊç
* Zbiornik metalowy (bez wyk∏adziny) mo˝e s∏u˝yç jako elektroda referencyjna.
PRZYK¸ADY ZASTOSOWA¡
SYGNALIZACJA
REGULACJA
Zbiornik metalowy
KR_-201
Zbiornik z materia∏u nieprzewodzàcego
KR_-202
KKH-102
Sterowanie pompà
N I V E LCO PROC ESS C ON TROL LT D.
N I V E LC O - P O L A N D
H - 1043 BU DAPE ST , DUGONICS U. 1 1.
TEL .:( 36- 1) 369 -7 57 5 • FAX: ( 36 -1 ) 36 9- 85 85
4 4 - 1 0 0 G L I W I C E , u l . Chorzowska 44b
TEL.:(0-32) 270-38-01 • FA X :(0-32) 270-38-32
E-mail: sales @ nive l c o. hu
h t t p : / / w w w. n ive l c o.pl
http:// www. nive l c o. h u
S p. z o. o.
E-mail: nive l c o @ n ive l c o.pl
DA NE TECHNICZN E
SONDY WIELOELEKTRODOWE SONDA ZANURZENIOWA
SONDY POJEDYNCZE
SONDY
KSS-201
KSP-201
IloÊç
elektrod
Materia∏
gniazda
Izolacja
Temperatura
CiÊnienie
Przy∏àcza procesowe
Po∏àczenie elektryczne
St. ochrony obudowy
KSN-201
1
stal stopowa
BS 970220
PP
KSH-203
KSK-101
2+referencja
3+referencja
–
SS316Ti
SS316Ti
–
–20 °C do 80 °C
max. 0.6 MPa
BSP 3/8”
BSP 11/2”
–
Ø4 mm z os∏onà gumowà
1x Pg 16 w obudowie
aluminiowej
1 xPg 9
IP 20
IP 65
IP 20
KRK–201
KRS–201
KRK–202
KRS–202
Napi´cie zasilania
24, 110, 230 VAC, 50/60 Hz, –15% to 10%
18 VAC
Pràd pomiarowy
0.3 mA...1 mA
WyjÊcie
1 x SPDT
Parametry styku
250 VAC 8 A
St.ochrony obudowy
IP 40
Temperatura otoczenia
–10 °C...+55°C
Sta∏a, max. 50 kΩ Ustawialna, 35...50 kΩ
Czu∏oÊç
Zw∏oka za∏àczania
0.5 do 1 sek.
5 sek.
Napi´cie na elektrodzie
KOMPAKT
KKH-102
D∏ugoÊç elektrody
IloÊç gniazd
Temperatura medium
CiÊnienie dopuszczalne
Temperatura otoczenia
WyjÊcie
Czu∏oÊç
Napi´cie na elektrodzie
Pràd pomiarowy
do 3 m
4 izolowane
–15 °C ... +120 °C
max. 1.6 MPa
–15 °C ... +80 °C
2 x SPDT 250 V AC12, 8A
do 50 kΩ (ustawialne)
24 V AC
max. 0,08 mA
24/110/230 V AC, +10% -15%,
50/60 Hz
< 4 VA
Odlew aluminiowy
Napi´cie zasilania
Pobór mocy
Obudowa
Przy∏àcze
Materia∏ procesowe
cz´Êci
Izolacja
“mokrych”
Gniazdo
Przy∏àcze procesowe
SPOSÓB ZAMAWIANIA
SONDA
NIVOCONT K S
-20
TYPE
KOD
Sonda pojedyncza, gniazdo PP
P
Sonda pojedyncza,
gniazdo w stali stopowej /PFA
S
Sonda pojedyncza
gniazdo SS
Sonda wielokrotna
gniazdo SS
ILOÂå ELEKTROD KOD
1
1
2 + referencja
2
3 + referencja
3
Stal kwasoodporna (SS316Ti)
PFA
Stal kwasoodporna (SS316Ti)
1 1/2” BSP
2 x Pg16 dla kabla Ø 8 ...15 mm
Po∏àczenia elektryczne
przekrój 0.75 to 2.5 mm 2
IP 65
St. ochrony obudowy
0.6 kg (bez elektrod)
Masa
N
H
ELEKTRODA
PRZEKAèNIK
NIVOCONT K R
monta˝
P VC
P FA
–20 °C do 200 °C
max. 1.6 MPa
PP
–20°C to 100°C
max. 0.3 MPa
PRZEKAèNIK
KSH-202
NIVOCONT K L N - 2
-20
KOD
tryb pracy
KOD
Szyna DIN
K
Sygnalizator
1
Gniazdo 11-stykowe
S
Regulator z histerezà
2
SEPARATOR: KLP-204
D¸UGOÂå
KOD
0.1 m do 3 m
01 ... 30
KOMPAKT:NIVOCONT KKH-102
