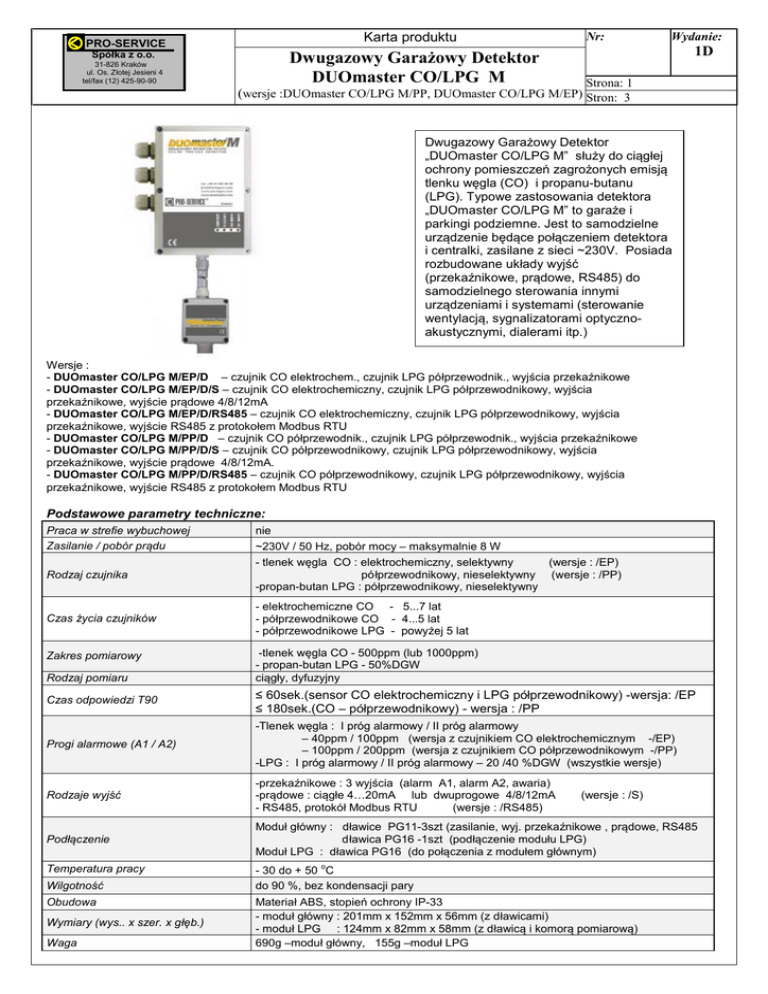

Karta produktu - Pro

Karta produktu
PRO-SERVICE
Dwugazowy Garażowy Detektor
DUOmaster CO/LPG M
Spółka z o.o.
31-826 Kraków
ul. Os. Złotej Jesieni 4
tel/fax (12) 425-90-90
Nr:
Wydanie:
1D
Strona: 1
(wersje :DUOmaster CO/LPG M/PP, DUOmaster CO/LPG M/EP) Stron: 3
Dwugazowy Garażowy Detektor
„DUOmaster CO/LPG M” służy do ciągłej
ochrony pomieszczeń zagrożonych emisją
tlenku węgla (CO) i propanu-butanu
(LPG). Typowe zastosowania detektora
„DUOmaster CO/LPG M” to garaże i
parkingi podziemne. Jest to samodzielne
urządzenie będące połączeniem detektora
i centralki, zasilane z sieci ~230V. Posiada
rozbudowane układy wyjść
(przekaźnikowe, prądowe, RS485) do
samodzielnego sterowania innymi
urządzeniami i systemami (sterowanie
wentylacją, sygnalizatorami optycznoakustycznymi, dialerami itp.)
Wersje :
- DUOmaster CO/LPG M/EP/D – czujnik CO elektrochem., czujnik LPG półprzewodnik., wyjścia przekaźnikowe
- DUOmaster CO/LPG M/EP/D/S – czujnik CO elektrochemiczny, czujnik LPG półprzewodnikowy, wyjścia
przekaźnikowe, wyjście prądowe 4/8/12mA
- DUOmaster CO/LPG M/EP/D/RS485 – czujnik CO elektrochemiczny, czujnik LPG półprzewodnikowy, wyjścia
przekaźnikowe, wyjście RS485 z protokołem Modbus RTU
- DUOmaster CO/LPG M/PP/D – czujnik CO półprzewodnik., czujnik LPG półprzewodnik., wyjścia przekaźnikowe
- DUOmaster CO/LPG M/PP/D/S – czujnik CO półprzewodnikowy, czujnik LPG półprzewodnikowy, wyjścia
przekaźnikowe, wyjście prądowe 4/8/12mA.
- DUOmaster CO/LPG M/PP/D/RS485 – czujnik CO półprzewodnikowy, czujnik LPG półprzewodnikowy, wyjścia
przekaźnikowe, wyjście RS485 z protokołem Modbus RTU
Podstawowe parametry techniczne:
Praca w strefie wybuchowej
Zasilanie / pobór prądu
nie
~230V / 50 Hz, pobór mocy – maksymalnie 8 W
Rodzaj czujnika
- tlenek węgla CO : elektrochemiczny, selektywny
(wersje : /EP)
półprzewodnikowy, nieselektywny (wersje : /PP)
-propan-butan LPG : półprzewodnikowy, nieselektywny
Czas życia czujników
- elektrochemiczne CO - 5...7 lat
- półprzewodnikowe CO - 4...5 lat
- półprzewodnikowe LPG - powyżej 5 lat
Zakres pomiarowy
Rodzaj pomiaru
-tlenek węgla CO - 500ppm (lub 1000ppm)
- propan-butan LPG - 50%DGW
ciągły, dyfuzyjny
Czas odpowiedzi T90
≤ 60sek.(sensor CO elektrochemiczny i LPG półprzewodnikowy) -wersja: /EP
≤ 180sek.(CO – półprzewodnikowy) - wersja : /PP
Progi alarmowe (A1 / A2)
-Tlenek węgla : I próg alarmowy / II próg alarmowy
– 40ppm / 100ppm (wersja z czujnikiem CO elektrochemicznym -/EP)
– 100ppm / 200ppm (wersja z czujnikiem CO półprzewodnikowym -/PP)
-LPG : I próg alarmowy / II próg alarmowy – 20 /40 %DGW (wszystkie wersje)
Rodzaje wyjść
-przekaźnikowe : 3 wyjścia (alarm A1, alarm A2, awaria)
-prądowe : ciągłe 4…20mA lub dwuprogowe 4/8/12mA
- RS485, protokół Modbus RTU
(wersje : /RS485)
Podłączenie
Moduł główny : dławice PG11-3szt (zasilanie, wyj. przekaźnikowe , prądowe, RS485
dławica PG16 -1szt (podłączenie modułu LPG)
Moduł LPG : dławica PG16 (do połączenia z modułem głównym)
Temperatura pracy
Wilgotność
Obudowa
Wymiary (wys.. x szer. x głęb.)
Waga
(wersje : /S)
o
- 30 do + 50 C
do 90 %, bez kondensacji pary
Materiał ABS, stopień ochrony IP-33
- moduł główny : 201mm x 152mm x 56mm (z dławicami)
- moduł LPG : 124mm x 82mm x 58mm (z dławicą i komorą pomiarową)
690g –moduł główny, 155g –moduł LPG
Karta produktu
PRO-SERVICE
Nr:
1D
Dwugazowy Garażowy Detektor
DUOmaster CO/LPG M
Spółka z o.o.
31-826 Kraków
ul. Os. Złotej Jesieni 4
tel/fax (12) 425-90-90
Strona: 2
(wersje :DUOmaster CO/LPG M/PP, DUOmaster CO/LPG M/EP) Stron: 3
Widok
Dławice kablowe PG11
Wloty gazu CO
Wloty gazu CO
Dławica kablowa PG16
Diod LED czerwona sygnalizująca:
- światło pulsujące -przekroczenie I progu al. CO
- światło ciągłe -przekroczenie II lub III progu al. CO
Wlot gazu CO
Rurka PCV
średnica-13mm, długość-1,35m
Diod LED czerwona sygnalizująca:
- światło pulsujące -przekroczenie I progu al. LPG
- światło ciągłe -przekroczenie II progu al. LPG
Diod LED czerwona sygnalizująca
uszkodzenie detektora
Diod LED zielona sygnalizująca
zasilanie detektora
Dławica kablowa PG16
Wlot gazu LPG
Wydanie:
Karta produktu
PRO-SERVICE
Nr:
1D
Dwugazowy Garażowy Detektor
DUOmaster CO/LPG M
Spółka z o.o.
31-826 Kraków
ul. Os. Złotej Jesieni 4
tel/fax (12) 425-90-90
Wydanie:
Strona: 3
(wersje :DUOmaster CO/LPG M/PP, DUOmaster CO/LPG M/EP) Stron: 3
Listwy zaciskowe
Off
654321
F1
100mA/T
On
S1
KONFIG-ADR
Zal.
CON1
Wyl.
W1
W2
W3
Modul LPG
4..20mA
RS485
+
L
N
COM NC
PE
NO COM NC
NO COM NC
NO
A
B
-
S
230V AC
DUOmaster CO/LPG M” –listwy zaciskowe modułu głównego
Moduł LPG
CON1
+
-
A1
A2
DUOmaster CO/LPG M” –listwa zaciskowa modułu LPG
Wyjścia przekaźnikowe
Sygnalizacja przekroczenia Sygnalizacja przekroczenia
I progu alarmowego
II progu alarmowego
W1
W2
COM NC NO
COM NC NO
Sygnalizacja stanu awarii
W3
COM NC NO
Wyjście prądowe 4-20mA i wyjście RS485
B
-
A
S
DETEKTOR
WYJŚCIE PRĄDOWE 4-20MA
Iwy = 4-20mA
DETEKTOR
WYJŚCIE RS485
RS-485
-
A1 A2
