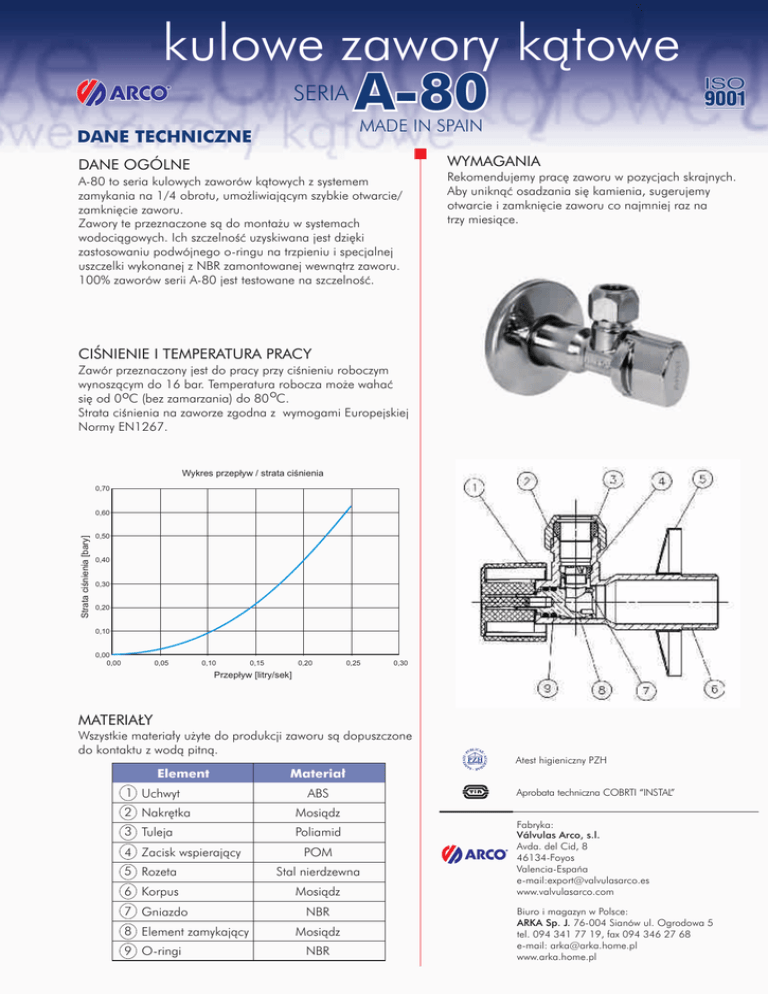

kulowe zawory k¹towe
SERIA A-80
MADE IN SPAIN
DANE TECHNICZNE
WYMAGANIA
DANE OGÓLNE
A-80 to seria kulowych zaworów k¹towych z systemem
zamykania na 1/4 obrotu, umo¿liwiaj¹cym szybkie otwarcie/
zamkniêcie zaworu.
Zawory te przeznaczone s¹ do monta¿u w systemach
wodoci¹gowych. Ich szczelnoœæ uzyskiwana jest dziêki
zastosowaniu podwójnego o-ringu na trzpieniu i specjalnej
uszczelki wykonanej z NBR zamontowanej wewn¹trz zaworu.
100% zaworów serii A-80 jest testowane na szczelnoœæ.
Rekomendujemy pracê zaworu w pozycjach skrajnych.
Aby unikn¹æ osadzania siê kamienia, sugerujemy
otwarcie i zamkniêcie zaworu co najmniej raz na
trzy miesi¹ce.
CIŒNIENIE I TEMPERATURA PRACY
Zawór przeznaczony jest do pracy przy ciœnieniu roboczym
wynosz¹cym do 16 bar. Temperatura robocza mo¿e wahaæ
siê od 0oC (bez zamarzania) do 80 oC.
Strata ciœnienia na zaworze zgodna z wymogami Europejskiej
Normy EN1267.
Wykres przep³yw / strata ciœnienia
0,70
Strata ciœnienia [bary]
0,60
0,50
0,40
0,30
0,20
0,10
0,00
0,00
0,05
0,10
0,15
0,20
0,25
0,30
Przep³yw [litry/sek]
MATERIA£Y
Wszystkie materia³y u¿yte do produkcji zaworu s¹ dopuszczone
do kontaktu z wod¹ pitn¹.
Atest higieniczny PZH
Element
1 Uchwyt
Materia³
ABS
2 Nakrêtka
Mosi¹dz
3 Tuleja
Poliamid
4 Zacisk wspieraj¹cy
POM
5 Rozeta
Stal nierdzewna
6 Korpus
Mosi¹dz
7 Gniazdo
8 Element zamykaj¹cy
9 O-ringi
NBR
Mosi¹dz
NBR
Aprobata techniczna COBRTI “INSTAL”
Fabryka:
Válvulas Arco, s.l.
Avda. del Cid, 8
46134-Foyos
Valencia-España
e-mail:[email protected]
www.valvulasarco.com
Biuro i magazyn w Polsce:
ARKA Sp. J. 76-004 Sianów ul. Ogrodowa 5
tel. 094 341 77 19, fax 094 346 27 68
e-mail: [email protected]
www.arka.home.pl
kulowe zawory k¹towe
SERIA A-80
MADE IN SPAIN
ASORTYMENT
A-80 uchwyt NOVA
bez nakrêtki
Kod
NOV21
NOV01
Rozmiar
1/2”x3/8”
1/2”x1/2”
A-80 DELTA,
uchwyt prosty
Kod
Rozmiar
DE712
DE713
DE711
1/2”x3/8”
1/2”x3/8”x10 z nakrêtk¹
1/2”x1/2”
A-80 uchwyt NOVA
z nakrêtk¹
Kod
NOV20
Rozmiar
1/2”x3/8”x10
Kod
Rozmiar
Kod
Kod
ZP702
Rozmiar
1/2”x3/8x10
A-80 STAR
Kod
A-80 z filtrem,
uchwyt prosty
A-80 CUBO
Kod
Rozmiar
00738
1/2”x3/8”
00735 1/2”x3/8”x10 z d³ug¹ nakrêtk¹
1/2”x1/2”
FI777
Kod
Kod
Rozmiar
02402
02401
02400
1/2”x3/8”
1/2”x3/8”x10 z nakrêtk¹
1/2”x1/2”
Rozmiar
2CUBO
1/2”x3/8”
1CUBO 1/2”x3/8”x10 z d³ug¹ nakrêtk¹
A-80 CLASICA
A-80 uchwyt LUXE METAL,
bez nakrêtki
Rozmiar
1/2”x1/2”
Rozmiar
2STAR
1/2”x3/8”
1STAR 1/2”x3/8”x10 z d³ug¹ nakrêtk¹
MINI z filtrem
Kod
LP735
Rozmiar
2TECH
1/2”x3/8”
1TECH 1/2”x3/8”x10 z d³ug¹ nakrêtk¹
A-80 ZENIT,
uchwyt owalny,
z nakrêtk¹
A-80 MAC,
uchwyt NOVA,
system antykamienny
NOV76MAC
1/2”x3/8”
NOV75MAC 1/2”x3/8”x10 z nakrêtk¹
1/2”x1/2”
NOV91MAC
NOV90MAC 1/2”x1/2”x12 z nakrêtk¹
A-80 TECH
Kod
Rozmiar
2CLAS
1/2”x3/8”
1CLAS 1/2”x3/8”x10 z d³ug¹ nakrêtk¹
