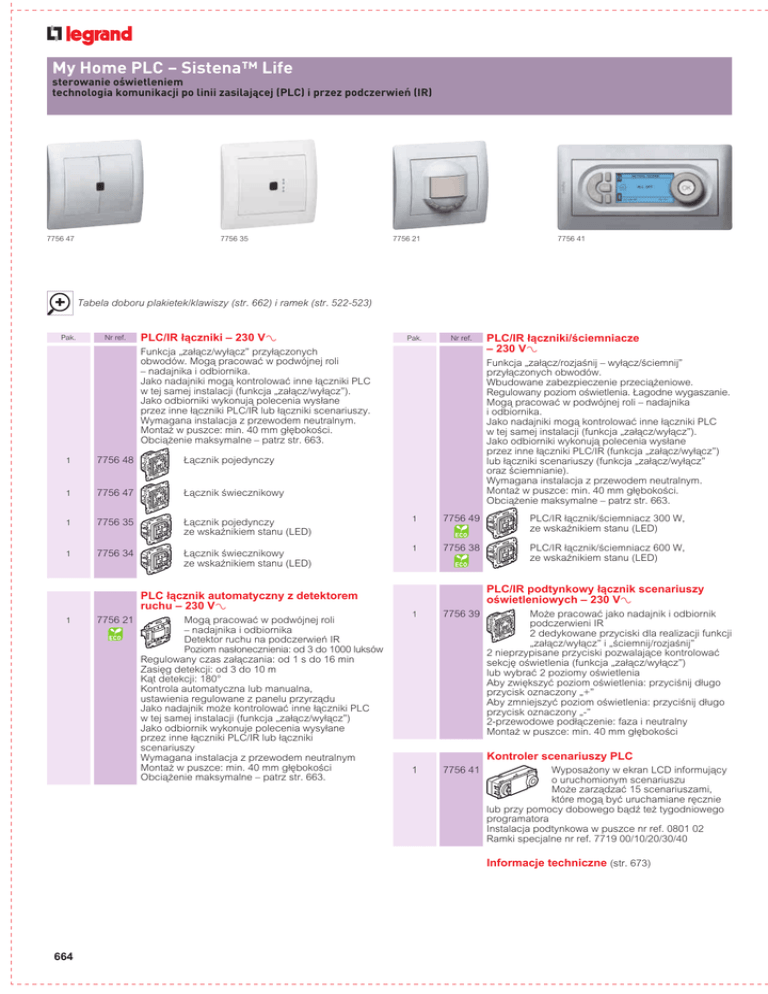

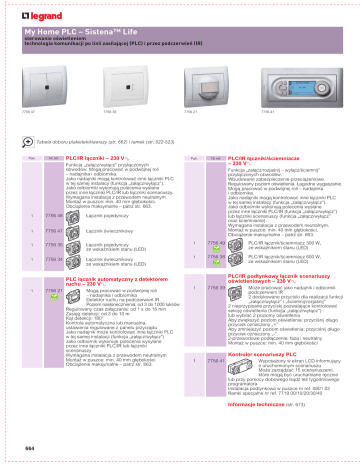

My Home PLC – Sistena™ Life
sterowanie oświetleniem
technologia komunikacji po linii zasilającej (PLC) i przez podczerwień (IR)
7756 47
7756 35
7756 41
7756 21
Tabela doboru plakietek/klawiszy (str. 662) i ramek (str. 522-523)
Pak.
Nr ref.
PLC/IR łączniki – 230 VA
Pak.
Nr ref.
Funkcja „załącz/wyłącz” przyłączonych
obwodów. Mogą pracować w podwójnej roli
– nadajnika i odbiornika.
Jako nadajniki mogą kontrolować inne łączniki PLC
w tej samej instalacji (funkcja „załącz/wyłącz”).
Jako odbiorniki wykonują polecenia wysłane
przez inne łączniki PLC/IR lub łączniki scenariuszy.
Wymagana instalacja z przewodem neutralnym.
Montaż w puszce: min. 40 mm głębokości.
Obciążenie maksymalne – patrz str. 663.
1
7756 48
Łącznik pojedynczy
1
7756 47
Łącznik świecznikowy
1
7756 35
Łącznik pojedynczy
ze wskaźnikiem stanu (LED)
1
7756 34
Łącznik świecznikowy
ze wskaźnikiem stanu (LED)
PLC łącznik automatyczny z detektorem
ruchu – 230 VA
1
7756 21
Mogą pracować w podwójnej roli
– nadajnika i odbiornika
Detektor ruchu na podczerwień IR
Poziom nasłonecznienia: od 3 do 1000 luksów
Regulowany czas załączania: od 1 s do 16 min
Zasięg detekcji: od 3 do 10 m
Kąt detekcji: 180°
Kontrola automatyczna lub manualna,
ustawienia regulowane z panelu przyrządu
Jako nadajnik może kontrolować inne łączniki PLC
w tej samej instalacji (funkcja „załącz/wyłącz”)
Jako odbiornik wykonuje polecenia wysyłane
przez inne łączniki PLC/IR lub łączniki
scenariuszy
Wymagana instalacja z przewodem neutralnym
Montaż w puszce: min. 40 mm głębokości
Obciążenie maksymalne – patrz str. 663.
PLC/IR łączniki/ściemniacze
– 230 VA
Funkcja „załącz/rozjaśnij – wyłącz/ściemnij”
przyłączonych obwodów.
Wbudowane zabezpieczenie przeciążeniowe.
Regulowany poziom oświetlenia. Łagodne wygaszanie.
Mogą pracować w podwójnej roli – nadajnika
i odbiornika.
Jako nadajniki mogą kontrolować inne łączniki PLC
w tej samej instalacji (funkcja „załącz/wyłącz”).
Jako odbiorniki wykonują polecenia wysłane
przez inne łączniki PLC/IR (funkcja „załącz/wyłącz”)
lub łączniki scenariuszy (funkcja „załącz/wyłącz”
oraz ściemnianie).
Wymagana instalacja z przewodem neutralnym.
Montaż w puszce: min. 40 mm głębokości.
Obciążenie maksymalne – patrz str. 663.
1
7756 49
PLC/IR łącznik/ściemniacz 300 W,
ze wskaźnikiem stanu (LED)
1
7756 38
PLC/IR łącznik/ściemniacz 600 W,
ze wskaźnikiem stanu (LED)
PLC/IR podtynkowy łącznik scenariuszy
oświetleniowych – 230 VA
1
7756 39
1
7756 41
Może pracować jako nadajnik i odbiornik
podczerwieni IR
2 dedykowane przyciski dla realizacji funkcji
„załącz/wyłącz” i „ściemnij/rozjaśnij”
2 nieprzypisane przyciski pozwalające kontrolować
sekcję oświetlenia (funkcja „załącz/wyłącz”)
lub wybrać 2 poziomy oświetlenia
Aby zwiększyć poziom oświetlenia: przyciśnij długo
przycisk oznaczony „+”
Aby zmniejszyć poziom oświetlenia: przyciśnij długo
przycisk oznaczony „-”
2-przewodowe podłączenie: faza i neutralny
Montaż w puszce: min. 40 mm głębokości
Kontroler scenariuszy PLC
Wyposażony w ekran LCD informujący
o uruchomionym scenariuszu
Może zarządzać 15 scenariuszami,
które mogą być uruchamiane ręcznie
lub przy pomocy dobowego bądź też tygodniowego
programatora
Instalacja podtynkowa w puszce nr ref. 0801 02
Ramki specjalne nr ref. 7719 00/10/20/30/40
Informacje techniczne (str. 673)
