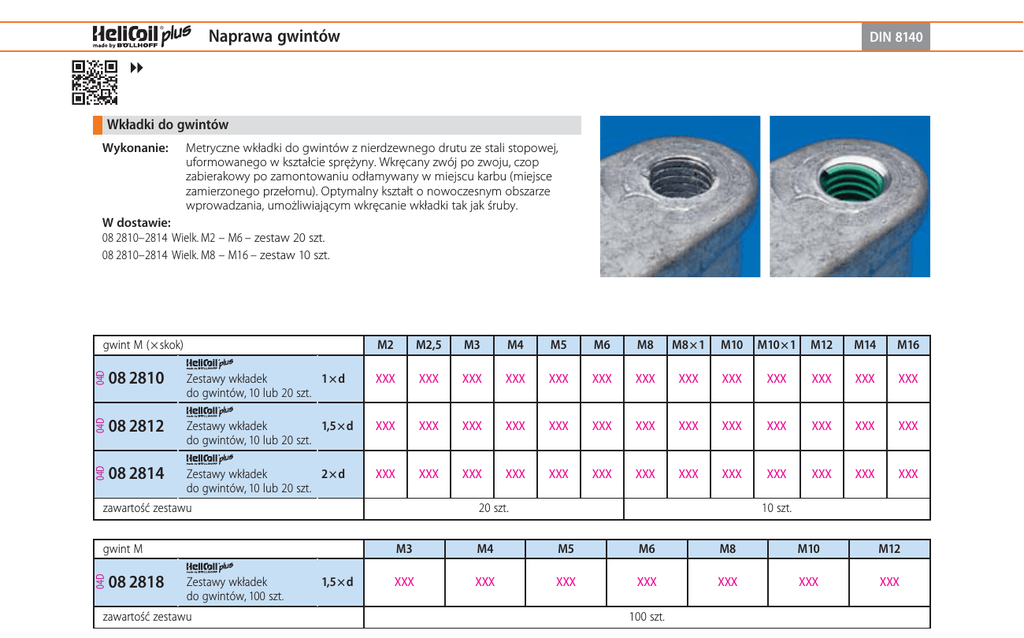

Naprawa gwintów
DIN 8140
▶▶
Wkładki do gwintów
Wykonanie:
Metryczne wkładki do gwintów z nierdzewnego drutu ze stali stopowej,
uformowanego w kształcie sprężyny. Wkręcany zwój po zwoju, czop
zabierakowy po zamontowaniu odłamywany w miejscu karbu (miejsce
zamierzonego przełomu). Optymalny kształt o nowoczesnym obszarze
wprowadzania, umożliwiającym wkręcanie wkładki tak jak śruby.
W dostawie:
08 2810–2814 Wielk. M2 – M6 – zestaw 20 szt.
08 2810–2814 Wielk. M8 – M16 – zestaw 10 szt.
M3
M4
M5
M6
M8
M8×1
M10
M10×1
M12
M14
M16
04D
M2,5
08 2810
Zestawy wkładek
1×d
do gwintów, 10 lub 20 szt.
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
04D
M2
08 2812
Zestawy wkładek
1,5×d
do gwintów, 10 lub 20 szt.
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
04D
gwint M (×skok)
08 2814
Zestawy wkładek
2×d
do gwintów, 10 lub 20 szt.
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
zawartość zestawu
20 szt.
04D
gwint M
08 2818
Zestawy wkładek
do gwintów, 100 szt.
zawartość zestawu
1,5×d
10 szt.
M3
M4
M5
M6
M8
M10
M12
XXX
XXX
XXX
XXX
XXX
XXX
XXX
100 szt.
Naprawa gwintów
DIN 8140
Wykonanie:
Wkładki gwintowane przelotowe HeliCoil®plus, o wysokiej wytrzymałości, wykonane ze
stali stopowej o dużej odporności na zużycie i niewielkim tarciu na gwincie. Małe
tolerancje, wysoka jakość powierzchni oraz odporność na korozję i temperaturę.
Elastyczna konstrukcja umożliwia równomierne przenoszenie obciążeń i naprężeń, dzięki
temu wytwarza trwałe połączenia śrubowe o wysokiej jakości, nadające się do wszystkich obciążeń eksploatacyjnych (statycznych, dynamicznych) z idealnym przenoszeniem siły. Łatwy i szybki montaż. Uzyskuje się gwint wewnętrzny do dwustronnego
wykorzystania, odpowiadający sprawdzianowi.
Zastosowanie: Tania naprawa uszkodzonych albo zużytych gwintów i jako element konstrukcyjny
do wzmocnienia gwintu, przy stosowaniu materiałów o małej wytrzymałości na ścinanie
(np. Al, stopy aluminium i magnezu).
 odpowiednie sprawdziany graniczne do gwintów zob. od nr 48 6000 ;
 wkładki samoczynnie zabezpieczające się i inne wymiary dostarczane na zamówienie.
Wskazówka:
Zestawy naprawcze do gwintów
08 2805
Zestawy naprawcze
Zamienne
do gwintów
gwintowniki ręczne
DIN 8140
6H
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
M2
M2,5
M3
M4
M5
M6
M8
M8×1
M10
M10×1
M12
M14
M16
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
XXX
04D
08 2800
04D
gwint M
(×skok)
04D
Wykonanie:
08 2800 – kompletny zestaw naprawczy do gwintów metrycznych, w kasecie z tw. sztucznego.
08 2805 – gwintownik nacinak ze stali HSS do otworów przelotowych.
08 2807 – gwintowniki maszynowe HSS, rowek prosty, 4-zwojowy nakrój dla otworów przelotowych
albo nieprzelotowych z głęboko nawierconym otworem pod gwint w klasie tolerancji 6H.
Zastosowanie:
08 2800 – tania naprawa uszkodzonych albo zużytych gwintów i jako element konstrukcyjny
do wzmocnienia gwintu, przy stosowaniu materiałów o małej wytrzymałości na ścinanie
(np. Al, stopy aluminium i magnezu).
W dostawie:
08 2800 –  1 gwintownik ręczny ze stali HSS;
 1 wrzeciono montażowe;
 1 kaseta z tworzywa sztucznego dł.×szer.×wys. 180×165×45 mm (do wielk. M8)
lub 245×225×50 mm (od wielk. M10);
 każdorazowo 20 (do wielk. M6) lub 10 (od wielk. M8) wkładek gwintowanych
ze stali stopowej w każdej długości (1×d / 1,5×d / 2×d).
08 2800 Wielk. M2 – M12 –
1 wiertło kręte.
1 łamacz czopów.
08 2807
Gwintowniki
maszynowe
6H
—
—
—
XXX
XXX
XXX
XXX
—
XXX
—
XXX
—
—
⌀
otworu
pod gwint
wkładki naprawcze
do gwintów
08 2800
08 2800
mm
2,1
2,6
3,2
4,2
5,2
6,3
8,4
8,3
10,5
10,2
12,5
14,5
16,5
60 szt.
60 szt.
60 szt.
60 szt.
60 szt.
60 szt.
30 szt.
30 szt.
30 szt.
30 szt.
30 szt.
30 szt.
30 szt.
08 2805
08 2807
Zestawy naprawcze do gwintów
Wykonanie:
zawartość
04D
Zestaw naprawczy do gwintów, składający się z różnych zestawów
dla gwintów metrycznych.
Wielk. M2,5–M6 – 320 szt.:
(po 20 wkładek 1×d; 1,5×d; 2×d − M2,5; M3; M4; M5; M6).
Wielk. M5–M12 – 230 szt.:
(po 20 wkładek 1×d; 1,5×d; 2×d − M5; M6)
(po 10 wkładek 1×d; 1,5×d; 2×d − M8; M10; M12).
W dostawie: Wkładki do gwintów Helicoil plus® o różnych wymiarach i długościach,
5 wierteł krętych,
5 gwintowników ręcznych ze stali HSS,
5 wrzecion montażowych,
5 łamaczy czopów,
1 kaseta z tworzywa (dł.×szer.×wys.) 420×340×120 mm.
Zestawy naprawcze
do gwintów
M2,5–M6
M5–M12
wkładki
08 2820
XXX
XXX
1×d
1,5×d
2×d
100 szt.
70 szt.
100 szt.
70 szt.
100 szt.
70 szt.
08 2820
