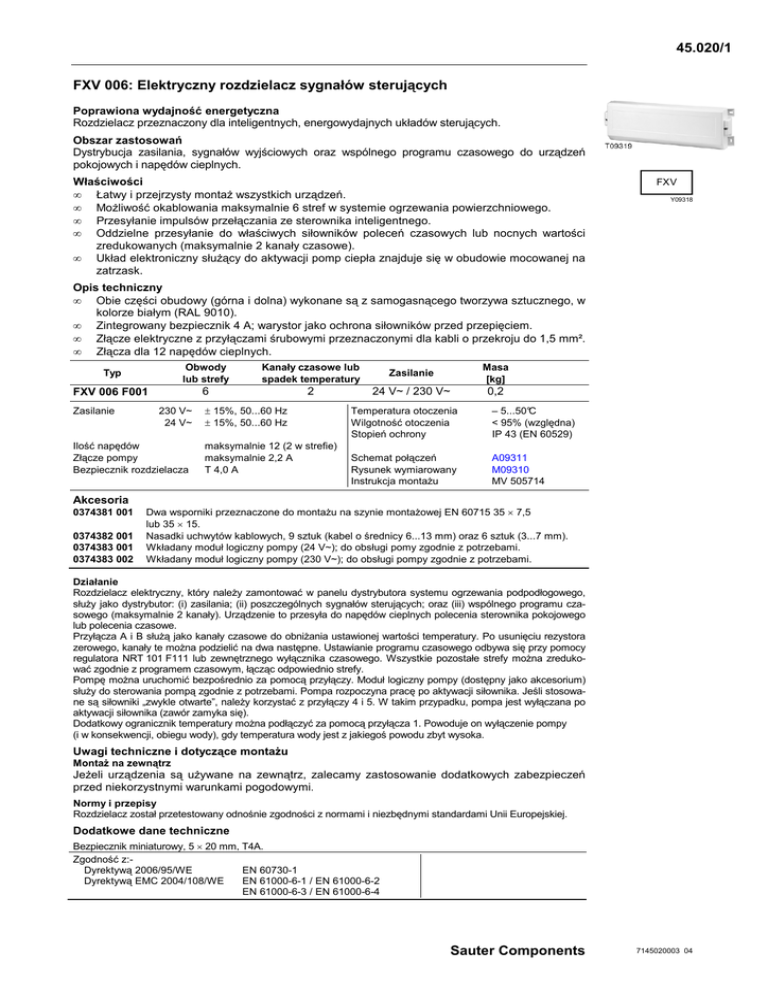

Karta katalogowa

45.020/1
FXV 006: Elektryczny rozdzielacz sygnałów sterujących
Poprawiona wydajność energetyczna
Rozdzielacz przeznaczony dla inteligentnych, energowydajnych układów sterujących.
Obszar zastosowań
Dystrybucja zasilania, sygnałów wyjściowych oraz wspólnego programu czasowego do urządzeń
pokojowych i napędów cieplnych.
Właściwości
•
Łatwy i przejrzysty montaŜ wszystkich urządzeń.
•
MoŜliwość okablowania maksymalnie 6 stref w systemie ogrzewania powierzchniowego.
•
Przesyłanie impulsów przełączania ze sterownika inteligentnego.
•
Oddzielne przesyłanie do właściwych siłowników poleceń czasowych lub nocnych wartości
zredukowanych (maksymalnie 2 kanały czasowe).
•
Układ elektroniczny słuŜący do aktywacji pomp ciepła znajduje się w obudowie mocowanej na
zatrzask.
FXV
Y09318
Opis techniczny
•
Obie części obudowy (górna i dolna) wykonane są z samogasnącego tworzywa sztucznego, w
kolorze białym (RAL 9010).
•
Zintegrowany bezpiecznik 4 A; warystor jako ochrona siłowników przed przepięciem.
•
Złącze elektryczne z przyłączami śrubowymi przeznaczonymi dla kabli o przekroju do 1,5 mm².
•
Złącza dla 12 napędów cieplnych.
Typ
Obwody
lub strefy
Kanały czasowe lub
spadek temperatury
Zasilanie
Masa
[kg]
FXV 006 F001
6
2
24 V~ / 230 V~
0,2
Zasilanie
230 V~
24 V~
Ilość napędów
Złącze pompy
Bezpiecznik rozdzielacza
± 15%, 50...60 Hz
± 15%, 50...60 Hz
maksymalnie 12 (2 w strefie)
maksymalnie 2,2 A
T 4,0 A
Temperatura otoczenia
Wilgotność otoczenia
Stopień ochrony
– 5...50°C
< 95% (względna)
IP 43 (EN 60529)
Schemat połączeń
Rysunek wymiarowany
Instrukcja montaŜu
A09311
M09310
MV 505714
Akcesoria
0374381 001
0374382 001
0374383 001
0374383 002
Dwa wsporniki przeznaczone do montaŜu na szynie montaŜowej EN 60715 35 × 7,5
lub 35 × 15.
Nasadki uchwytów kablowych, 9 sztuk (kabel o średnicy 6...13 mm) oraz 6 sztuk (3...7 mm).
Wkładany moduł logiczny pompy (24 V~); do obsługi pomy zgodnie z potrzebami.
Wkładany moduł logiczny pompy (230 V~); do obsługi pompy zgodnie z potrzebami.
Działanie
Rozdzielacz elektryczny, który naleŜy zamontować w panelu dystrybutora systemu ogrzewania podpodłogowego,
słuŜy jako dystrybutor: (i) zasilania; (ii) poszczególnych sygnałów sterujących; oraz (iii) wspólnego programu czasowego (maksymalnie 2 kanały). Urządzenie to przesyła do napędów cieplnych polecenia sterownika pokojowego
lub polecenia czasowe.
Przyłącza A i B słuŜą jako kanały czasowe do obniŜania ustawionej wartości temperatury. Po usunięciu rezystora
zerowego, kanały te moŜna podzielić na dwa następne. Ustawianie programu czasowego odbywa się przy pomocy
regulatora NRT 101 F111 lub zewnętrznego wyłącznika czasowego. Wszystkie pozostałe strefy moŜna zredukować zgodnie z programem czasowym, łącząc odpowiednio strefy.
Pompę moŜna uruchomić bezpośrednio za pomocą przyłączy. Moduł logiczny pompy (dostępny jako akcesorium)
słuŜy do sterowania pompą zgodnie z potrzebami. Pompa rozpoczyna pracę po aktywacji siłownika. Jeśli stosowane są siłowniki „zwykle otwarte”, naleŜy korzystać z przyłączy 4 i 5. W takim przypadku, pompa jest wyłączana po
aktywacji siłownika (zawór zamyka się).
Dodatkowy ogranicznik temperatury moŜna podłączyć za pomocą przyłącza 1. Powoduje on wyłączenie pompy
(i w konsekwencji, obiegu wody), gdy temperatura wody jest z jakiegoś powodu zbyt wysoka.
Uwagi techniczne i dotyczące montaŜu
MontaŜ na zewnątrz
JeŜeli urządzenia są uŜywane na zewnątrz, zalecamy zastosowanie dodatkowych zabezpieczeń
przed niekorzystnymi warunkami pogodowymi.
Normy i przepisy
Rozdzielacz został przetestowany odnośnie zgodności z normami i niezbędnymi standardami Unii Europejskiej.
Dodatkowe dane techniczne
Bezpiecznik miniaturowy, 5 × 20 mm, T4A.
Zgodność z:Dyrektywą 2006/95/WE
EN 60730-1
Dyrektywą EMC 2004/108/WE
EN 61000-6-1 / EN 61000-6-2
EN 61000-6-3 / EN 61000-6-4
Sauter Components
7145020003 04
45.020/2 FXV
Warianty
Program czasowy
Temperatura zredukowana
Program czasowy
Program czasowy
Brak programu
czasowego
Norm. / reduk.
(program czasowy)
Norm. / reduk.
(program czasowy)
Schemat połączeń
Variants:
1
1
1
2
3
4
Układ logiczny
Pumppompy
Logic
ATX, normalnie zamknięty
ATX, normalnie otwarty
Rysunek wymiarowany
105
50
15
Wydrukowano w Szwajcarii.
ZastrzeŜone prawo do wprowadzania zmian.
Uwaga: Przecinek między liczbami kardynalnymi oznacza przecinek dziesiętny.
© Fr. Sauter AG, CH-4016 Bazylea
7145020003 04
96
Sauter Components
282
14
318,5
73,5
303,5
17,5
M09310
