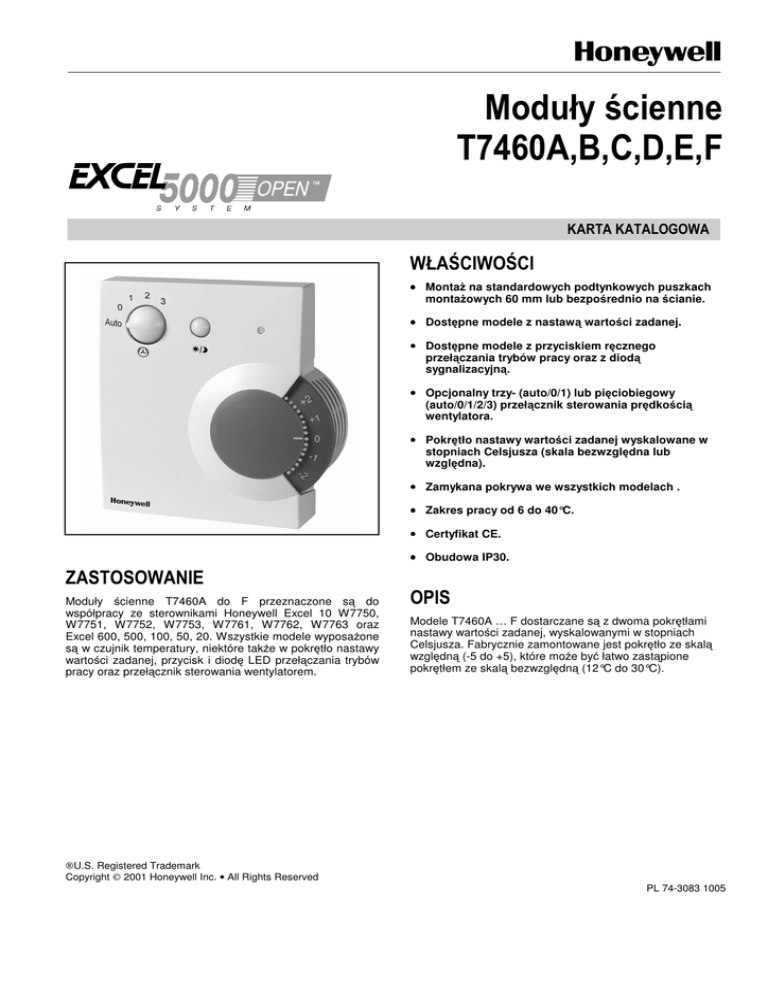

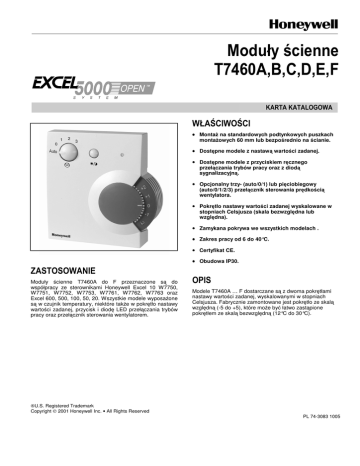

Moduły ścienne T7460A,B,C,D,E,F

Moduły ścienne
T7460A,B,C,D,E,F
KARTA KATALOGOWA
WŁAŚCIWOŚCI
• Montaż na standardowych podtynkowych puszkach
montażowych 60 mm lub bezpośrednio na ścianie.
• Dostępne modele z nastawą wartości zadanej.
• Dostępne modele z przyciskiem ręcznego
przełączania trybów pracy oraz z diodą
sygnalizacyjną.
• Opcjonalny trzy- (auto/0/1) lub pięciobiegowy
(auto/0/1/2/3) przełącznik sterowania prędkością
wentylatora.
• Pokrętło nastawy wartości zadanej wyskalowane w
stopniach Celsjusza (skala bezwzględna lub
względna).
• Zamykana pokrywa we wszystkich modelach .
• Zakres pracy od 6 do 40°C.
• Certyfikat CE.
• Obudowa IP30.
ZASTOSOWANIE
Moduły ścienne T7460A do F przeznaczone są do
współpracy ze sterownikami Honeywell Excel 10 W7750,
W7751, W7752, W7753, W7761, W7762, W7763 oraz
Excel 600, 500, 100, 50, 20. Wszystkie modele wyposażone
są w czujnik temperatury, niektóre także w pokrętło nastawy
wartości zadanej, przycisk i diodę LED przełączania trybów
pracy oraz przełącznik sterowania wentylatorem.
OPIS
Modele T7460A … F dostarczane są z dwoma pokrętłami
nastawy wartości zadanej, wyskalowanymi w stopniach
Celsjusza. Fabrycznie zamontowane jest pokrętło ze skalą
względną (-5 do +5), które może być łatwo zastąpione
pokrętłem ze skalą bezwzględną (12°C do 30°C).
U.S. Registered Trademark
Copyright  2001 Honeywell Inc. • All Rights Reserved
PL 74-3083 1005
MODUŁY ŚCIENNE T7460A,B,C,D,E,F
DANE TECHNICZNE
Modele:
Tabela 1. Modele modułów ściennych T7460.
Typ
Nastawa wartości
zadanej
Przycisk
przełączania trybów
pracy i dioda
sygnalizacyjna
T7460A
—
—
—
W7750A,B, W7751B,D,F,H,
W7752D,E,F,G, W7753A, W7761A,
W7762A,B, W7763C,D,E,
oraz Excel 600, 500, 100, 50, 20
T7460B
—
—
W7750A,B, W7751B,D,F,H,
W7752D,E,F,G, W7753A, W7762B,
W7763E,
oraz Excel 600, 500, 100, 50, 20
T7460C
—
W7750A,B, W7751B,D,F,H,
W7752D,E,F,G, W7753A,
W7762A,B, W7763D,E,
oraz Excel 600, 500, 100, 50, 20
—
5
W7752D,E,F,G, W7753A,
oraz Excel 600, 500, 100, 50, 20
3
W7750A,B, W7752D,E,F,G,
W7753A,
oraz Excel 600, 500, 100, 50, 20
5
W7752D,E,F,G, W7753A,
oraz Excel 600, 500, 100, 50, 20
T7460D
T7460E
12°C … 30°C
(bezwzględna)
±5K
(względna)
T7460F
Sterowanie
wentylatorem:
3- lub 5pozyc.(Tab.5)
Współpracuje z
UWAGA: Żaden z modułów ściennych rodziny T7460 nie współpracuje ze sterownikami W7751A,C,E,G (VAV1)
i W7752D1(FCU1).
80K
UWAGA: Wskazówki odnośnie ustawiania i okablowania
modułów T7460A do F zawarte są Instrukcji
Montażu 95-7610. Niektóre funkcje modułów
T7460 nie są dostępne przy współpracy z niektórymi modelami sterowników (zob. Tabela 1).
70K
60K
REZYSTANCJA (Ω)
50K
Budowa:
Konstrukcja dwuczęściowa, składająca się z pokrywy i
podstawy z wewnętrzną instalacją elektryczną. Przewody 16
do 22 AWG (1.5 do 0.34 mm2) podłączane są do zacisków
na płytce drukowanej.
40K
30K
10K
Zakres pracy czujnika temperatury:
Od 6 do 40°C.
0
10
20
30
40
TEMPERATURA (°C)
Dokładność czujnika temperatury
Rys. 1. Zależność rezystancji od temperatury
dla czujnika 20 kΩ
Ω.
Czujnik 20 kΩ
Ω w modelach T7460A-F:
Wszystkie modele modułów T7460 wyposażone są w czujnik temperatury NTC o rezystancji 20kΩ. Charakterystyka
tego czujnika przedstawiona jest na Rys. 1. Sterowniki
Honeywell współpracujące z modułem T7460 wyposażone
są w algorytm pozwalający na odczyt bliski temperaturze
rzeczywistej. Tabela 2 opisuje dokładność czujnika T7460 w
normalnych temperaturach pracy. W zakresie od 6 do 40°C
dokładność czujnika jest wyższa niż ±0.42°C.
PL 74-3083 1005
20 kΩ przy
25 °C
20K
Tabela 2. Dokładność czujnika temperatury.
2
Temperatura
otoczenia
°C
Maksymalny
błąd
°C
15.5
18.3
21.1
26.7
29.5
±0.29
±0.27
±0.27
±0.27
±0.29
Minimalny Rezystancja
błąd
nominalna
°C
Ω
0
0
0
0
0
31543
27511
24047
18490
16264
MODUŁY ŚCIENNE T7460A,B,C,D,E,F
Nastawianie wartości zadanej w modelach
T7460B,C,D,E,F:
W przypadku współpracy z modułami wyposażonymi w
możliwość nastawy wartości zadanej, skala w sterowniku
musi być ustawiona na wartości względne lub bezwzględne,
w zależności od zastosowanego w module pokrętła. Zależność między wartościami zadanymi a rezystancją jest
podana w Tabeli 3.
Dokładność rezystancji wynosi:
• ±5% w środku zakresu, np. 5225 Ω do 5775 Ω
• ±10% na krańcach zakresu, np. 9450 Ω do 11550 Ω.
Tabela 4.Działanie przycisku przełączania trybów i diody
1b naciśnięcie i
przytrzymanie
przycisku
-5
-4
-3
-2
-1
0
1
2
3
4
5
R nominalna (Ω)
9574.0
8759.2
7944.4
7129.6
6314.8
5500.0
4685.2
3870.4
3055.6
2240.8
1426.0
=814 Ω/K
Wart. zad.
R nomibezwzgl./°C nalna (Ω)
12
9958.0
13
9468.7
14
8979.3
15
8490.0
16
8000.7
17
7511.3
18
7022.0
19
6532.7
20
6043.3
21
5554.0
22
5064.7
23
4575.3
24
4086.0
25
3596.7
26
3107.3
27
2618.0
28
2128.7
29
1639.3
30
1150.0
=489.3 Ω/°C
Stan
diody LED
0 do 1 sekund
bez przełączania
nie świeci
1 do 4 sekund
przełączenie w tryb
„czasowo obecny”
świeci
4 do 7 sekund
przełączenie w tryb
„nieobecny”.
miga raz
na sekundę
dłużej niż 7 sekund bez przełączania
Tabela 3. Wartości zadane i odpowiadające im
rezystancje.
Wart. zad.
wzgl./K
Tryb pracy
sterownika
nie świeci
—
przełączenie w tryb
„ciągle obecny”
miga 2 razy
na sekundę
—
Tryb identyfikacji
nr urządzenia na
magistralia.
miga 4 razy
na sekundę
2b Tryb sterownika niezależny od
przycisku przełączania trybów
aktywny tryb „obecny”/
aktywny tryb obejścia
świeci
aktywny tryb oczekiwania
miga raz
na sekundę
aktywny tryb „nieobecny”
nie świeci
Tryb identyfikacji nr urządzenia na
miga 4 razy
magistrali
na sekundę
a Funkcja zdalna, generowana z sieci.
b1=Sterownik zaprogramowany, aby wskazywał tryb pracy;
2= Sterownik zaprogramowany, aby wskazywał zajętość
pomieszczenia.
Współpraca ze sterownikami Excel 600/500/100/80/50/20:
Wszystkie sterowniki Excel 600/500/100/80/50/20 są w pełni
programowalne i działanie przycisku i diody przełączania
trybów może być dowolnie zaprogramowane. Gdy moduł
ścienny nie ma przełącznika wentylatora, wejście służące do
przełączania trybów pracy - styk bezprądowy, jest normalnie
rozwarty. W modelach z przełącznikiem wentylatora (szereg
rezystancji zależnych od pozycji przełącznika), wejście
przełączania trybów jest wejściem analogowym. Wartości
rezystancji służące do programowania sterownika podane
są w Tabeli 5. Dostępne są również gotowe podprogramy
XFM, umożliwiające przystosowanie sterownika do
współpracy
z
modułem
ściennym
bez
żadnego
dodatkowego programowania.
RESET
Działanie przycisku przełączania trybów
pracy i diody sygnalizacyjnej w T7460C,E,F
Współpraca ze sterownikami Excel 10:
W sterowniku programowane są dwie wartości zadane
temperatury: dla trybów „obecność” i „nieobecność”.
Przycisk przełączania trybów pracy (zob. Rys. 2) używany
jest do zmiany trybów pracy sterownika, jak pokazano w
Tabeli 4 i na Rys. 3. Dioda sygnalizuje aktualny tryb pracy
sterownika.
NIE PODŁĄCZONY
(DIODA NIE ŚWIECI)
PRZYCIŚNIJ KRÓCEJ
NIŻ PRZEZ JEDNĄ
SEKUNDĘ
PRZYCIŚNIJ PRZEZ
JEDNĄ DO CZTERECH
SEKUND
OBECNOŚĆ (ZE STEROWN.
ZEWNĘTRZNEGO)
(DIODA ŚWIECI)
PRZYCIŚNIJ PRZEZ
CZTERY DO SIEDMIU
SEKUND
PRZYCIŚNIJ KRÓCEJ NIŻ PRZEZ
JEDNĄ SEKUNDĘ
NIEOBECNOŚĆ
(DIODA MIGA)
PRZYCIŚNIJ DŁUŻEJ NIŻ SIEDEM SEKUND
Rys. 3. Działanie przycisku przełączania trybów
(ze sterownikami Excel 10).
Rys. 2. Rozmieszczenie elementów sterujących,
modeli T7460C,E,F.
3
PL 74-3083 1005
MODUŁY ŚCIENNE T7460A,B,C,D,E,F
Przełącznik wentylatora w modelach T7460D,E,F
W przypadku współpracy ze sterownikiem Excel10 FCU:
Modele T7460D,F wyposażone są w 5-pozycyjny (Auto, 0, 1,
2, 3), a model T7460E w 3- pozycyjny (Auto, 0, 1)
przełącznik sterowania wentylatorem
Prędkość wentylatora jest określana przez
algorytm regulacji temperatury w sterowniku.
Wentylator jest wyłączony.
Montaż:
Moduły T7460 mogą być montowane na standardowej
podtynkowej puszce przyłączeniowej o średnicy 60 mm
lub bez-pośrednio na ścianie.
Wymiary (Wys/Szer/Głęb)
104 x 99 x 30 mm
Warunki otoczenia:
Temperatura pracy: od 6° do 40°C.
Temperatura transportu: od -40° do 65°C.
Wilgotność względna:
5% do 95%, bez kondensacji.
Certyfikaty:
CE.
Wentylator pracuje z prędkością 1.
Akcesoria
Wentylator pracuje z prędkością 2.
(niedostępne w modelu T7460E).
Sposób montażu dostępnych akcesoriów przedstawiono w
Instrukcji Instalacji dla T7560 (EN1B-0291GE51).
Wentylator pracuje z prędkością 3.
(niedostępne w modelu T7460E).
T7460-LONJACK
UWAGA: Ustawienie przełącznika wentylatora ma wyąszy
priorytet niż ustawienia algorytmu sterowania
temperaturą.
W przypadku współpracy ze sterownikami Excel
600/500/100/50/20:
Wszystkie sterowniki Excel 600/500/100/80/50/20 są w pełni
programowalne, więc zarówno przełącznik wentylatora, jak i
przycisk przełączania trybów mogą działać w dowolny
sposób. Wartości rezystancji używane podczas programowania podane są w Tabeli 5.
T7460-LONJACK umożliwia komunikację modułów w sieci
LONW ORKS.
W opakowaniu:
5 szt.
T7460-ogranicznik
Ogranicznik T7460 (tylko dla C7110D1009) służy do
zawężenia zakresu obrotu pokrętła nastawy.
W opakowaniu:
100 szt.
Tabela 5. Szereg rezystancji przełącznika wentylatora
dla programowania sterownika.
Pozycja przełącznika
sterowania wentylatorem
Rezystancja (Ω
Ω)
Auto
1861.4 ±100
0
2686.4 ±100
1
3866.4 ±100
2
3041.4 ±100
3
4601.4 ±100
Włączony przycisk
przełączania trybów
0 - 100
UWAGA: Istnieje możliwość włączenia dodatkowego
rezystora szeregowego 10 kΩ (±2%) przy pomocy
zworek (ustawienia zworek: A=1; B=3). Szczegóły na
temat ustawienia zworek w Instrukcji Montażu 95-7610.
