Nowość!

CF280.UL.H
PUR
10 x d
PVC
iguPUR
PUR
TPE

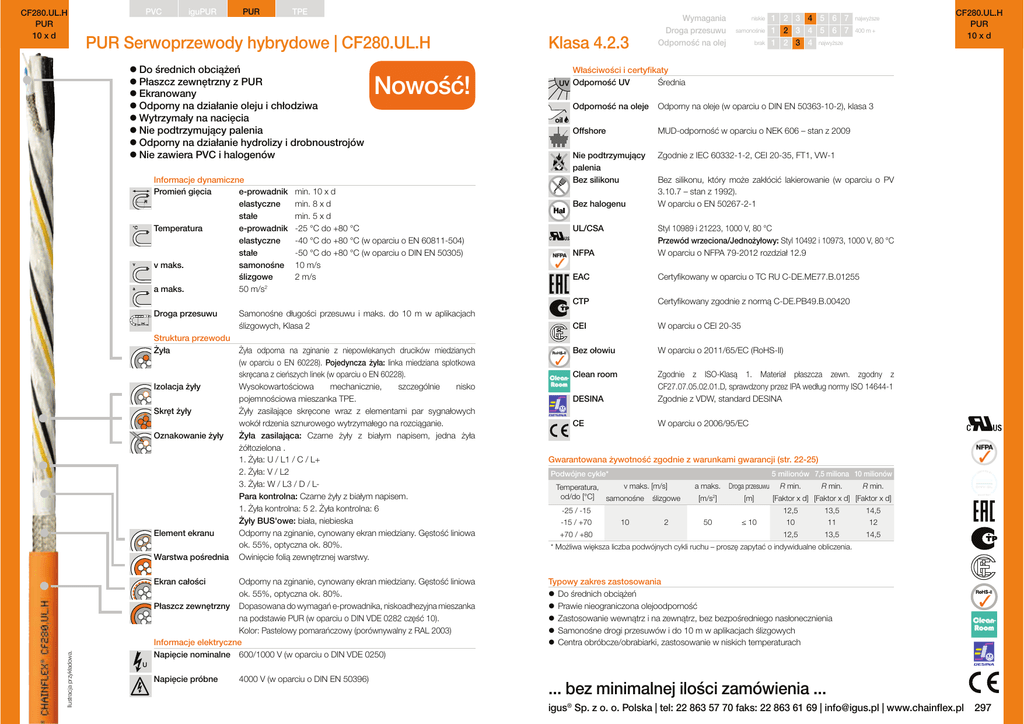

PUR Serwoprzewody hybrydowe | CF280.UL.H
z Do średnich obciążeń
z Płaszcz zewnętrzny z PUR
z Ekranowany
z Odporny na działanie oleju i chłodziwa
z Wytrzymały na nacięcia
z Nie podtrzymujący palenia
z Odporny na działanie hydrolizy i drobnoustrojów
z Nie zawiera PVC i halogenów
Informacje dynamiczne
Promień gięcia
e-prowadnik
elastyczne
stałe
Temperatura
e-prowadnik
elastyczne
stałe
v maks.
samonośne
ślizgowe
a maks.
50 m/s2
Droga przesuwu
Struktura przewodu
Żyła
Izolacja żyły
Skręt żyły
Oznakowanie żyły
Element ekranu
Warstwa pośrednia
min. 10 x d
min. 8 x d
min. 5 x d
-25 °C do +80 °C
-40 °C do +80 °C (w oparciu o EN 60811-504)
-50 °C do +80 °C (w oparciu o DIN EN 50305)
10 m/s
2 m/s
Samonośne długości przesuwu i maks. do 10 m w aplikacjach
ślizgowych, Klasa 2
Żyła odporna na zginanie z niepowlekanych drucików miedzianych
(w oparciu o EN 60228). Pojedyncza żyła: linka miedziana splotkowa
skręcana z cieńszych linek (w oparciu o EN 60228).
Wysokowartościowa
mechanicznie,
szczególnie
nisko
pojemnościowa mieszanka TPE.
Żyły zasilające skręcone wraz z elementami par sygnałowych
wokół rdzenia sznurowego wytrzymałego na rozciąganie.
Żyła zasilająca: Czarne żyły z białym napisem, jedna żyła
żółtozielona .
1. Żyła: U / L1 / C / L+
2. Żyła: V / L2
3. Żyła: W / L3 / D / LPara kontrolna: Czarne żyły z białym napisem.
1. Żyła kontrolna: 5 2. Żyła kontrolna: 6
Żyły BUS'owe: biała, niebieska
Odporny na zginanie, cynowany ekran miedziany. Gęstość liniowa
ok. 55%, optyczna ok. 80%.
Owinięcie folią zewnętrznej warstwy.
Odporny na zginanie, cynowany ekran miedziany. Gęstość liniowa
ok. 55%, optyczna ok. 80%.
Płaszcz zewnętrzny Dopasowana do wymagań e-prowadnika, niskoadhezyjna mieszanka
na podstawie PUR (w oparciu o DIN VDE 0282 część 10).
Kolor: Pastelowy pomarańczowy (porównywalny z RAL 2003)
Informacje elektryczne
Napięcie nominalne 600/1000 V (w oparciu o DIN VDE 0250)
Ilustracja przykładowa.
Ekran całości
296
Nowość!
Napięcie próbne
4000 V (w oparciu o DIN EN 50396)
Klasa 4.2.3
Wymagania
Droga przesuwu
Odporność na olej
niskie
samonośnie
brak
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 najwyższe
najwyższe
400 m +
CF280.UL.H
PUR
10 x d
Właściwości i certyfikaty
Odporność UV
Średnia
Odporność na oleje
Odporny na oleje (w oparciu o DIN EN 50363-10-2), klasa 3
Offshore
MUD-odporność w oparciu o NEK 606 – stan z 2009
Nie podtrzymujący
palenia
Bez silikonu
Zgodnie z IEC 60332-1-2, CEI 20-35, FT1, VW-1
Bez halogenu
Bez silikonu, który może zakłócić lakierowanie (w oparciu o PV
3.10.7 – stan z 1992).
W oparciu o EN 50267-2-1
NFPA
Styl 10989 i 21223, 1000 V, 80 °C
Przewód wrzeciona/Jednożyłowy: Styl 10492 i 10973, 1000 V, 80 °C
W oparciu o NFPA 79-2012 rozdział 12.9
EAC
Certyfikowany w oparciu o TC RU C-DE.ME77.B.01255
CTP
Certyfikowany zgodnie z normą C-DE.PB49.B.00420
CEI
W oparciu o CEI 20-35
Bez ołowiu
W oparciu o 2011/65/EC (RoHS-II)
Clean room
DESINA
Zgodnie z ISO-Klasą 1. Materiał płaszcza zewn. zgodny z
CF27.07.05.02.01.D, sprawdzony przez IPA według normy ISO 14644-1
Zgodnie z VDW, standard DESINA
CE
W oparciu o 2006/95/EC
UL/CSA
Gwarantowana żywotność zgodnie z warunkami gwarancji (str. 22-25)
Podwójne cykle*
5 milionów 7,5 miliona 10 milionów
v maks. [m/s]
Temperatura,
od/do [°C] samonośne ślizgowe
a maks.
Droga przesuwu
[m/s2]
[m]
50
≤ 10
-25 / -15
-15 / +70
+70 / +80
10
2
R min.
R min.
R min.
[Faktor x d] [Faktor x d] [Faktor x d]
12,5
13,5
10
11
14,5
12
12,5
13,5
14,5
* Możliwa większa liczba podwójnych cykli ruchu – proszę zapytać o indywidualne obliczenia.
Typowy zakres zastosowania
z Do średnich obciążeń
z Prawie nieograniczona olejoodporność
z Zastosowanie wewnątrz i na zewnątrz, bez bezpośredniego nasłonecznienia
z Samonośne drogi przesuwów i do 10 m w aplikacjach ślizgowych
z Centra obróbcze/obrabiarki, zastosowanie w niskich temperaturach
... bez minimalnej ilości zamówienia ...
igus® Sp. z o. o. Polska | tel: 22 863 57 70 faks: 22 863 61 69 | [email protected] | www.chainflex.pl
297
CF280.UL.H
PUR
10 x d
PVC
iguPUR
PUR
TPE
PUR Serwoprzewody hybrydowe | CF280.UL.H
Klasa 4.2.3
Wymagania
Droga przesuwu
Odporność na olej
niskie
samonośnie
brak
1 2 3 4 5 6 7
1 2 3 4 5 6 7
1 2 3 4 najwyższe
najwyższe
400 m +
CF280.UL.H
PUR
10 x d
Ilustracja przykładowa.
Program dostaw
Nr art.
Ilość żył i przekrój
nominalny żył
[mm²]
Indeks
miedziowy
[kg/km]
Średnica
zewnętrzna maks.
[mm]
Ciężar
[kg/km]
PLN/m
Nr art.
Typ Hybrydy
Nowość CF280.UL.H100.07.04.D1.8) (4G0,75+(2x0,34)C+(2xAWG22)C)C
12,0
117
207
46,00
CF280.UL.H100.07.04.D1.x)
Sick (Hiperface DSL)
Nowość CF280.UL.H101.10.04.D
(4G1,0+(2x0,75)C+(2xAWG22)C)C
12,5
139
233
47,75
CF280.UL.H101.10.04.D
Sick (Hiperface DSL)
Nowość CF280.UL.H101.15.04.D
(4G1,5+(2x0,75)C+(2xAWG22)C)C
13,5
159
278
50,45
CF280.UL.H101.15.04.D
Sick (Hiperface DSL)
Nowość CF280.UL.H102.25.04.D
(4G2,5+(2x1,0)C+(2xAWG22)C)C
15,0
217
338
60,45
CF280.UL.H102.25.04.D
Sick (Hiperface DSL)
Nowość CF280.UL.H200.15.07.D
(7x1,5+(2x0,75)C)C
16,5
216
368
62,00
CF280.UL.H200.15.07.D
SEW, Przewody hybrydowe, przewody typ A
Nowość CF280.UL.H201.15.04.D1.8)
4G1,5+(2x0,75)C+(3x0,75)C
14,0
148
281
58,70
CF280.UL.H201.15.04.D1.8)
SEW, Przewody hybrydowe, przewody typ B/1,5
Nowość CF280.UL.H201.25.04.D1.8)
4G2,5+(2x0,75)C+(3x0,75)C
15,0
195
330
64,85
CF280.UL.H201.25.04.D1.8)
SEW, Przewody hybrydowe, przewody typ B/2,5
Nowość CF280.UL.H203.15.04.D
(4G1,5+(3x1,0)C)C
12,0
169
264
42,00
CF280.UL.H203.15.04.D
SEW, Przewody hybrydowe, przewody typ E/1,5
Nowość CF280.UL.H203.25.04.D
(4G2,5+(3x1,0)C)C
14,0
206
323
48,00
CF280.UL.H203.25.04.D
SEW, Przewody hybrydowe, przewody typ E/2,5
Nowość CF280.UL.H204.15.04.D
(4G1,5+(2x0,75)C+(3x1,0)C)C
15,0
214
354
60,65
CF280.UL.H204.15.04.D
SEW, Przewody hybrydowe, przewody typ D/1,5
Nowość CF280.UL.H206.60.04.D
(4G6,0+(2x0,75)C+(3x1,5)C)C
19,5
460
677
116,45
CF280.UL.H206.60.04.D
SEW, Przewody hybrydowe, przewody typ D/6,0
1.8)
Czas dostawy: 8 tygodni
Wskazówka: Podane średnice zewnętrzne są wartościami maksymalnymi i w rzeczywistości mogą mieć niższe wartości.
G = z żyłą uziemiającą żółto-zieloną x = bez żyły uziemiającej
Pobierz EPLAN, konfigurator
www.igus.pl/CF280ULH
