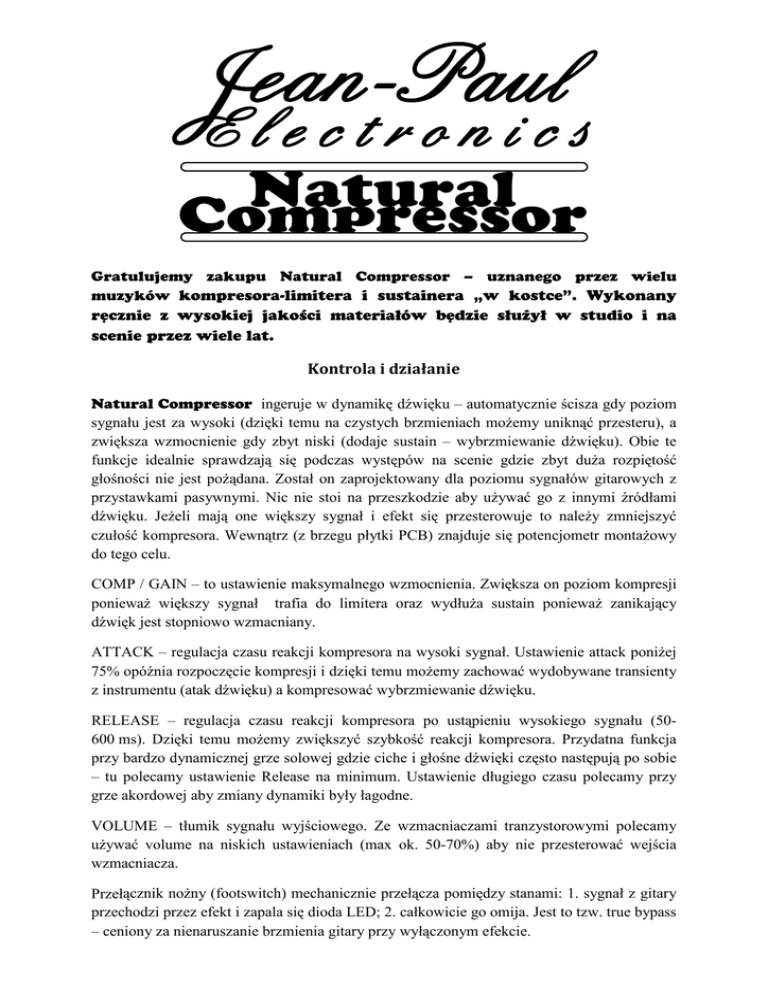

Gratulujemy zakupu Natural Compressor – uznanego przez wielu
muzyków kompresora-limitera i sustainera „w kostce”. Wykonany
ręcznie z wysokiej jakości materiałów będzie służył w studio i na
scenie przez wiele lat.
Kontrola i działanie
Natural Compressor ingeruje w dynamikę dźwięku – automatycznie ścisza gdy poziom
sygnału jest za wysoki (dzięki temu na czystych brzmieniach możemy uniknąć przesteru), a
zwiększa wzmocnienie gdy zbyt niski (dodaje sustain – wybrzmiewanie dźwięku). Obie te
funkcje idealnie sprawdzają się podczas występów na scenie gdzie zbyt duża rozpiętość
głośności nie jest pożądana. Został on zaprojektowany dla poziomu sygnałów gitarowych z
przystawkami pasywnymi. Nic nie stoi na przeszkodzie aby używać go z innymi źródłami
dźwięku. Jeżeli mają one większy sygnał i efekt się przesterowuje to należy zmniejszyć
czułość kompresora. Wewnątrz (z brzegu płytki PCB) znajduje się potencjometr montażowy
do tego celu.
COMP / GAIN – to ustawienie maksymalnego wzmocnienia. Zwiększa on poziom kompresji
ponieważ większy sygnał trafia do limitera oraz wydłuża sustain ponieważ zanikający
dźwięk jest stopniowo wzmacniany.
ATTACK – regulacja czasu reakcji kompresora na wysoki sygnał. Ustawienie attack poniżej
75% opóźnia rozpoczęcie kompresji i dzięki temu możemy zachować wydobywane transienty
z instrumentu (atak dźwięku) a kompresować wybrzmiewanie dźwięku.
RELEASE – regulacja czasu reakcji kompresora po ustąpieniu wysokiego sygnału (50600 ms). Dzięki temu możemy zwiększyć szybkość reakcji kompresora. Przydatna funkcja
przy bardzo dynamicznej grze solowej gdzie ciche i głośne dźwięki często następują po sobie
– tu polecamy ustawienie Release na minimum. Ustawienie długiego czasu polecamy przy
grze akordowej aby zmiany dynamiki były łagodne.
VOLUME – tłumik sygnału wyjściowego. Ze wzmacniaczami tranzystorowymi polecamy
używać volume na niskich ustawieniach (max ok. 50-70%) aby nie przesterować wejścia
wzmacniacza.
Przełącznik nożny (footswitch) mechanicznie przełącza pomiędzy stanami: 1. sygnał z gitary
przechodzi przez efekt i zapala się dioda LED; 2. całkowicie go omija. Jest to tzw. true bypass
– ceniony za nienaruszanie brzmienia gitary przy wyłączonym efekcie.
Ważne informacje
•
•
•
•
•
Do połączeń używaj gitarowych kabli z wtykami „duży Jack” mono.
IN – wejście, OUT – wyjście.
Do zasilania używaj stabilizowanego zasilacza DC 9V (prąd stały) z typową dla efektów
gitarowych wtyczką 5,5 mm / 2,1 mm oraz polaryzacją ujemną czyli minus wewnątrz
wtyczki a plus na zewnątrz (patrz: rysunek na obudowie). Zawsze sprawdzaj polaryzację
przed podłączeniem nieznanego zasilacza. Nie polecamy używania małych, lekkich
zasilaczy impulsowych. Polecamy tradycyjne transformatorowe, stabilizowane z dobrą
filtracją.
Zamiast zasilacza można zastosować baterię 9V. W tym celu odkręć 4 śrubki i zdejmij
płytkę. Wewnątrz łatwo znajdziesz złącze baterii i miejsce na nią.
Odłączenie baterii z układu elektronicznego następuje gdy wyjmiesz kabel z gniazda IN
lub włożysz wtyczkę do gniazda zasilacza. Przełączenie w stan bypass (sygnalizuje to
wyłączenie diody LED) nie odłącza baterii i tym samym efekt działa.
Przy ustawionej gałce COMP na max efekt, jako że ma wtedy duże wzmocnienie gdy
nie ma dźwięku na wejściu, może trochę szumieć. To normalne ale wierzymy, że nikt nie
ustawia max wzmocnienia i nic nie gra ☺.
Opinie? Sugestie? Pisz na: [email protected]
Odwiedź naszą stronę WWW: http://jean-paul.pl
Gwarancja
•
•
•
•
•
•
PRODUCENT UDZIELA GWARANCJI NA OKRES 24 MIESIĘCY OD DATY ZAKUPU PRODUKTU.
PRODUCENT ZOBOWIĄZUJE SIĘ DOKONAĆ NAPRAWY PRODUKTU W CIĄGU 14 DNI OD MOMENTU OTRZYMANIA
USZKODZONEGO SPRZĘTU. OKRES GWARANCJI ULEGA PRZEDŁUŻENIU O CZAS TRWANIA NAPRAWY.
UŻYTKOWNIK JEST ODPOWIEDZIALNY ZA DOSTARCZENIE USZKODZONEGO SPRZĘTU ODPOWIEDNIO
ZABEZPIECZONEGO NA CZAS TRANSPORTU DO PRODUCENTA.
SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKA LUB INNE OSOBY NIEUPRAWNIONE
PRZEZ PRODUCENTA DO ŚWIADCZENIA NAPRAW GWARANCYJNYCH POWODUJE UTRATĘ UPRAWNIEŃ Z TYTUŁU
GWARANCJI.
PRODUCENT NIE ODPOWIADA ZA USZKODZENIA MECHANICZNE, TERMICZNE, CHEMICZNE, ELEKTRYCZNE ITP.
POWSTAŁE Z WINY UŻYTKOWNIKA.
PRODUCENT ZOBOWIĄZUJE SIE DOSTARCZYĆ NAPRAWIONY PRODUKT DO REKLAMUJĄCEGO I ODPOWIADA ZA
ZAGINIECIE PRODUKTU W CZASIE TRANSPORTU
•
GWARANCJA JEST WAŻNA Z DOWODEM ZAKUPU (FAKTURA VAT LUB PARAGON FISKALNY) Z DATĄ SPRZEDAŻY.
