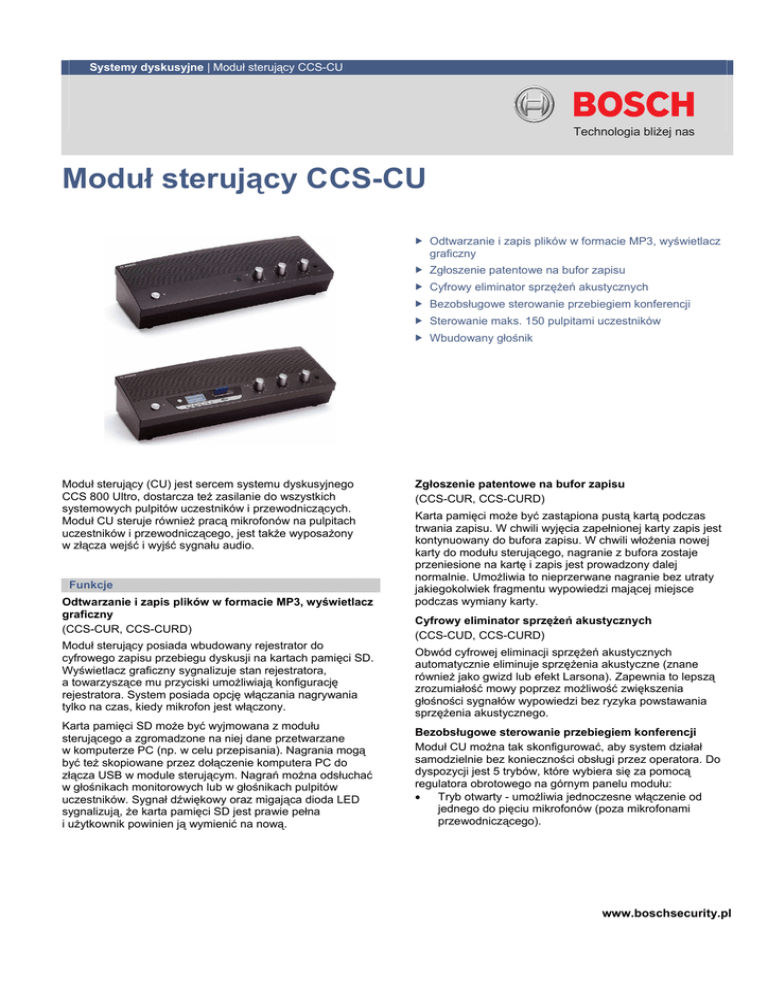

Moduł sterujący CCS-CU

Systemy dyskusyjne | Moduł sterujący CCS-CU
Technologia bliżej nas
Moduł sterujący CCS-CU
f Odtwarzanie i zapis plików w formacie MP3, wyświetlacz
graficzny
f Zgłoszenie patentowe na bufor zapisu
f Cyfrowy eliminator sprzężeń akustycznych
f Bezobsługowe sterowanie przebiegiem konferencji
f Sterowanie maks. 150 pulpitami uczestników
f Wbudowany głośnik
Moduł sterujący (CU) jest sercem systemu dyskusyjnego
CCS 800 Ultro, dostarcza też zasilanie do wszystkich
systemowych pulpitów uczestników i przewodniczących.
Moduł CU steruje również pracą mikrofonów na pulpitach
uczestników i przewodniczącego, jest także wyposażony
w złącza wejść i wyjść sygnału audio.
Funkcje
Odtwarzanie i zapis plików w formacie MP3, wyświetlacz
graficzny
(CCS-CUR, CCS-CURD)
Moduł sterujący posiada wbudowany rejestrator do
cyfrowego zapisu przebiegu dyskusji na kartach pamięci SD.
Wyświetlacz graficzny sygnalizuje stan rejestratora,
a towarzyszące mu przyciski umożliwiają konfigurację
rejestratora. System posiada opcję włączania nagrywania
tylko na czas, kiedy mikrofon jest włączony.
Karta pamięci SD może być wyjmowana z modułu
sterującego a zgromadzone na niej dane przetwarzane
w komputerze PC (np. w celu przepisania). Nagrania mogą
być też skopiowane przez dołączenie komputera PC do
złącza USB w module sterującym. Nagrań można odsłuchać
w głośnikach monitorowych lub w głośnikach pulpitów
uczestników. Sygnał dźwiękowy oraz migająca dioda LED
sygnalizują, że karta pamięci SD jest prawie pełna
i użytkownik powinien ją wymienić na nową.
Zgłoszenie patentowe na bufor zapisu
(CCS-CUR, CCS-CURD)
Karta pamięci może być zastąpiona pustą kartą podczas
trwania zapisu. W chwili wyjęcia zapełnionej karty zapis jest
kontynuowany do bufora zapisu. W chwili włożenia nowej
karty do modułu sterującego, nagranie z bufora zostaje
przeniesione na kartę i zapis jest prowadzony dalej
normalnie. Umożliwia to nieprzerwane nagranie bez utraty
jakiegokolwiek fragmentu wypowiedzi mającej miejsce
podczas wymiany karty.
Cyfrowy eliminator sprzężeń akustycznych
(CCS-CUD, CCS-CURD)
Obwód cyfrowej eliminacji sprzężeń akustycznych
automatycznie eliminuje sprzężenia akustyczne (znane
również jako gwizd lub efekt Larsona). Zapewnia to lepszą
zrozumiałość mowy poprzez możliwość zwiększenia
głośności sygnałów wypowiedzi bez ryzyka powstawania
sprzężenia akustycznego.
Bezobsługowe sterowanie przebiegiem konferencji
Moduł CU można tak skonfigurować, aby system działał
samodzielnie bez konieczności obsługi przez operatora. Do
dyspozycji jest 5 trybów, które wybiera się za pomocą
regulatora obrotowego na górnym panelu modułu:
•
Tryb otwarty - umożliwia jednoczesne włączenie od
jednego do pięciu mikrofonów (poza mikrofonami
przewodniczącego).
www.boschsecurity.pl
2 | Moduł sterujący CCS-CU
•
•
•
•
Tryb otwarty z automatycznym wyłączaniem - umożliwia
jednoczesne włączenie od jednego do pięciu mikrofonów
(poza mikrofonami przewodniczącego). Jeśli uczestnik
nie będzie mówił przez 30 sekund, jego mikrofon
zostanie automatycznie wyłączony.
Tryb z wyciszaniem - uczestnik może wyciszyć mikrofon
poprzednika poprzez włączenie swojego mikrofonu.
W danym czasie tylko jeden mikrofon może być aktywny
(Uwaga: w trybie z wyciszeniem uczestnicy nie mogą
wyciszać mikrofonów przewodniczących).
Tryb „tylko przewodniczący" - mówić może tylko
przewodniczący. Mikrofony uczestników nie mogą być
włączone nawet jeśli przewodniczący nie zabiera głosu.
Tryb testowy - sprawdza, czy połączenia systemowe są
prawidłowe. Wszystkie diody LED na mikrofonach i inne
wskaźniki na pulpitach świecą, co sygnalizuje ich
prawidłowe dołączenie.
Zasilanie maks. 50 pulpitów uczestników
Moduł sterujący ma dwa wyjścia magistrali sterującej, do
których dołącza się łańcuchowo pulpity systemowe. Do
każdego wyjścia magistrali można dołączyć do 25 pulpitów
z okablowaniem o łącznej długości do 100 m.
Sterowanie maks. 150 pulpitami uczestników
W jednym systemie dyskusyjnym można połączyć maks.
3 moduły CU, co umożliwia zasilanie i sterowanie maks. 150
pulpitami. W takiej konfiguracji jeden z modułów sterujących
działa jako nadrzędny sterownik całego systemu.
Wbudowany głośnik
Wbudowany głośnik - monitor oraz gniazdo słuchawkowe
umożliwiają monitorowanie przebiegu konferencji.
uczestników. Ustawiona wartość determinuje
jednocześnie maksymalną głośność sygnału w wyjściach
słuchawkowych w pulpitach i module CU.
Przełącznik obrotowy trybu pracy mikrofonów, do
ustawienia możliwej liczby jednocześnie włączonych
mikrofonów i wyboru jednego z czterech trybów pracy
(plus tryb testowy).
Wskaźnik LED zasilania
•
•
Płyta tylna
•
Wyłącznik układu cyfrowego eliminatora sprzężeń
akustycznych (CCS-CUD, CCS-CURD)
•
Regulacja wzmocnienia dla wejścia mikrofonowego
•
Regulacja wzmocnienia dla wejścia zewnętrznego
rejestratora
•
Przełącznik zwarcia złącza insertowego
Połączenia z innymi urządzeniami
Płyta czołowa
•
1 x gniazdo słuchawkowe 3,5 mm stereo
Płyta tylna
•
1 x gniazdo zasilania AC
•
2 x 7-stykowe okrągłe złącza żeńskie, przelotowe złącza
wejścia / wyjścia magistrali systemowej
•
1 x 3-stykowe żeńskie złącze XLR, wejście mikrofonowe
(może być wykorzystane jako wejście liniowe przy
zastosowaniu tłumika 50 dB)
•
1 x para złączy Cinch, wejście / wyjście liniowe
•
1 x para złączy Cinch, wejście / wyjście telefoniczne
•
1 x para złączy Cinch, wejście / wyjście insertowe
•
2 x para złączy Cinch (kanał prawy / lewy), wejście /
wyjście rejestratora
•
Interfejs USB (CCS-CUR, CCS-CURD)
Połączenie systemu dyskusyjnego z zewnętrznymi
urządzeniami
Za pośrednictwem modułu sterującego do systemu
dyskusyjnego CCS 800 Ultro mogą zostać dołączone
następujące urządzenia:
•
Zewnętrzny mikrofon przewodowy lub bezprzewodowy dla zaproszonych gości lub publiczności (Uwaga:
Mikrofon zewnętrzny jest wyciszony, gdy naciśnięty
zostanie przycisk priorytetowy na pulpicie
przewodniczącego oraz kiedy system pracuje w trybie
„tylko przewodniczący").
•
Zewnętrzny system nagłośnieniowy - w celu transmisji
obrad dla publiczności znajdującej się w tym samym
pomieszczeniu i w pomieszczeniach przyległych.
•
Magnetofon - do zewnętrznej rejestracji i odtwarzania
przebiegu spotkań i dyskusji.
•
Sprzęt audio - dostarczający tło muzyczne.
•
Sprzęgacz telefoniczny - aby umożliwić zdalny udział
uczestnikom niebędącym na miejscu.
•
Zewnętrzne procesory dźwięku – dostępne jest złącze
insertowe.
Elementy obsługi i wskaźniki
Płyta czołowa
•
Wyłącznik zasilania sieciowego
•
Wyświetlacz graficzny informacji o stanie urządzenia
(CCS-CUR,CCS-CURD)
•
5 przycisków funkcyjnych do konfiguracji i obsługi
wbudowanego rejestratora MP3 (CCS-CUR, CCSCURD)
•
Regulator głośności sygnału z głośnika, do regulacji
wyjściowego poziomu sygnału w głośnikach pulpitów
1
2
CCS-CUD, CCS-CURD
CCS-CUR, CCS-CURD
Zawartość opakowania
Liczba
1
1
1
1
Element
Moduł sterujący
Tłumik 50 dB
Instrukcja obsługi
Kabel zasilający
3 | Moduł sterujący CCS-CU
Dane techniczne
Informacje do zamówień
Parametry elektryczne
Zasilanie sieciowe
Pobór prądu
Zasilanie DC do pulpitów
uczestników
Regulacja głośności głośnika
Poziom ogranicznika sygnału
wyjściowego
Redukcja wzmocnienia
w zależności od liczby aktywnych
mikrofonów (NOM)
Całkowite zniekształcenia
harmoniczne
Znam. poziom wejściowy
(85 dB SPL)
Maks. poziom wejściowy
(110 dB SPL)
100 - 240 VAC ±10%
maks. 0,9 A przy 100 VAC / 0,3 A przy
240 VAC
24 V ±1 V (ograniczenie prądowe)
wyciszenie (tłumienie 50 dB) + 10 kroków
po 1,9 dB
10 dB powyżej znamionowego poziomu
wyjściowego głośników / słuchawek
NOM ±1 dB
<0,5%
<0,5%
Częstotliwość próbkowania (CCS-CUR, CCS-CURD)
Zapis
32 kHz
Odtwarzanie
32, 44,1, 48 kHz
Przepływność (CCS-CUR, CCS-CURD)
Zapis
64, 96, 128, 192, 256 kb/s
Odtwarzanie
dowolna przepływność
Kompatybilność z tagami MP3 ID3V2 (CCS-CUR, CCS-CURD)
Karta pamięci
dowolna karta SD maks. 2 GB (zalecane
karty o bardzo dużej szybkości zapisu /
odczytu)
Pojemność zapisu (CCS-CUR, CCS-CURD)
Pamięć
Pojemność karty
wewnętrzna
512 MB
1 GB
2 GB
Przepływność 225 MB
07 godz. : 41 min. 17 godz. : 14 min. 34 godz. : 28 min. 64 godz. : 56 min.
64
05 godz. : 07 min. 11 godz. : 29 min. 22 godz. : 59 min. 45 godz. : 58 min.
96
03 godz. : 50 min. 08 godz. : 37 min. 17 godz. : 14 min. 34 godz. : 28 min.
128
02 godz. : 33 min. 05 godz. : 44 min. 11 godz. : 29 min. 22 godz. : 58 min.
192
256
01 godz. : 55 min. 04 godz. : 18 min. 08 godz. : 37 min. 17 godz. : 14 min.
Parametry mechaniczne
Wymiary (wys. x szer. x gł.)
(z mikrofonem)
Wysokość nóżek
Montaż
Masa
Materiał (pokrywa)
Materiał (podstawa)
Kolor (pokrywa)
Kolor (podstawa)
84 x 361 x 143 mm
5,5 mm
stołowy (przenośny lub stały)
w szafie typu Rack 19"
płaski
1,5 kg
polimer
malowany metal
grafitowy (PH10736)
czarny (PH80007)
CCS-CU Moduł sterujący
CCS-CU
CCS-CUR Moduł sterujący z rejestratorem
CCS-CUD Moduł sterujący z cyfrowym
eliminatorem sprzężeń akustycznych (DAFS)
CCS-CURD Moduł sterujący z rejestratorem
i cyfrowym eliminatorem sprzężeń
akustycznych (DAFS)
CCS-CU-JP Moduł sterujący (JP)
Wersja japońska
CCS-CUR-JP Moduł sterujący z rejestratorem
(JP)
Wersja japońska
CCS-CUD-JP Moduł sterujący z cyfrowym
eliminatorem sprzężeń akustycznych (DAFS)
(JP)
Wersja japońska
CCS-CUR
CCS-CUD
CCS-CURD-JP Moduł sterujący z rejestratorem
i cyfrowym eliminatorem sprzężeń
akustycznych (DAFS) (JP)
Wersja japońska
CCS-CURD-JP
CCS-CURD
CCS-CU-JP
CCS-CUR-JP
CCS-CUD-JP
4 | Moduł sterujący CCS-CU
Robert Bosch Sp. z o.o.
Security Systems
ul. Poleczki 3, 02-822 Warszawa
Tel.: (+48) 22 715 41 00 / 01
Fax: (+48) 22 715 41 05 / 06
www.boschsecurity.pl
[email protected]
Przedstawiciel handlowy:
Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego ostrzeżenia | T4062825227 | Aktualizacja 18.04.2008.
