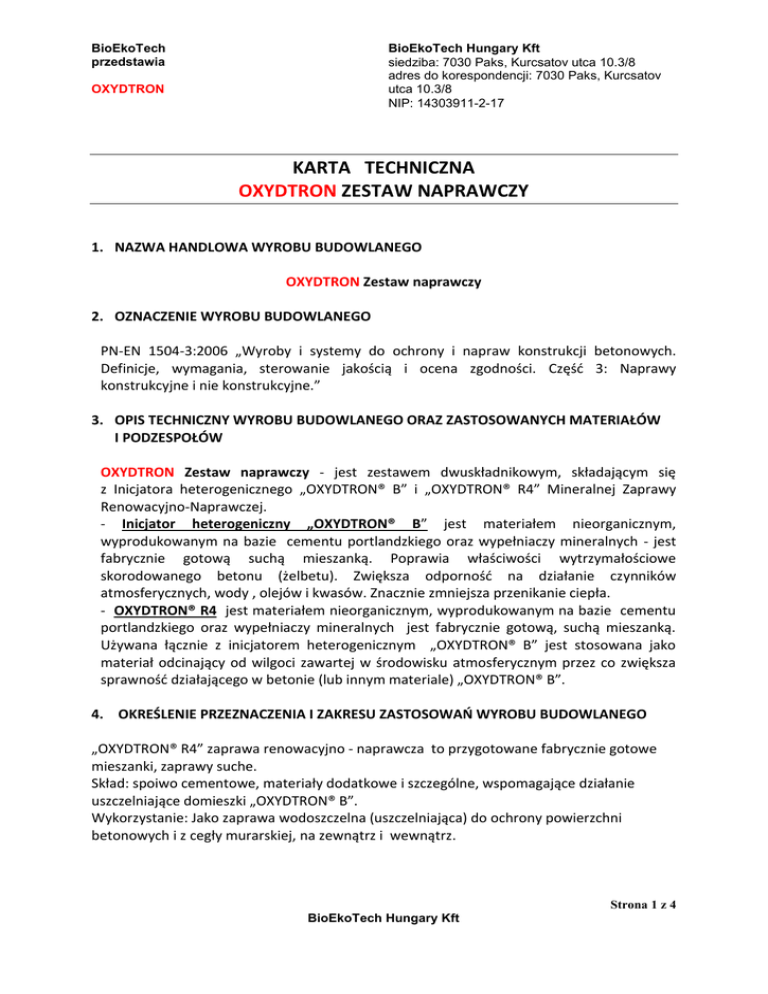

Karta Techniczna

BioEkoTech
przedstawia
BioEkoTech Hungary Kft
siedziba: 7030 Paks, Kurcsatov utca 10.3/8
adres do korespondencji: 7030 Paks, Kurcsatov
utca 10.3/8
NIP: 14303911-2-17
OXYDTRON
KARTA TECHNICZNA
OXYDTRON ZESTAW NAPRAWCZY
1. NAZWA HANDLOWA WYROBU BUDOWLANEGO
OXYDTRON Zestaw naprawczy
2. OZNACZENIE WYROBU BUDOWLANEGO
PN-EN 1504-3:2006 „Wyroby i systemy do ochrony i napraw konstrukcji betonowych.
Definicje, wymagania, sterowanie jakością i ocena zgodności. Częśd 3: Naprawy
konstrukcyjne i nie konstrukcyjne.”
3. OPIS TECHNICZNY WYROBU BUDOWLANEGO ORAZ ZASTOSOWANYCH MATERIAŁÓW
I PODZESPOŁÓW
OXYDTRON Zestaw naprawczy - jest zestawem dwuskładnikowym, składającym się
z Inicjatora heterogenicznego „OXYDTRON® B” i „OXYDTRON® R4” Mineralnej Zaprawy
Renowacyjno-Naprawczej.
- Inicjator heterogeniczny „OXYDTRON® B” jest materiałem nieorganicznym,
wyprodukowanym na bazie cementu portlandzkiego oraz wypełniaczy mineralnych - jest
fabrycznie gotową suchą mieszanką. Poprawia właściwości wytrzymałościowe
skorodowanego betonu (żelbetu). Zwiększa odpornośd na działanie czynników
atmosferycznych, wody , olejów i kwasów. Znacznie zmniejsza przenikanie ciepła.
- OXYDTRON® R4 jest materiałem nieorganicznym, wyprodukowanym na bazie cementu
portlandzkiego oraz wypełniaczy mineralnych jest fabrycznie gotową, suchą mieszanką.
Używana łącznie z inicjatorem heterogenicznym „OXYDTRON® B” jest stosowana jako
materiał odcinający od wilgoci zawartej w środowisku atmosferycznym przez co zwiększa
sprawnośd działającego w betonie (lub innym materiale) „OXYDTRON® B”.
4. OKREŚLENIE PRZEZNACZENIA I ZAKRESU ZASTOSOWAO WYROBU BUDOWLANEGO
„OXYDTRON® R4” zaprawa renowacyjno - naprawcza to przygotowane fabrycznie gotowe
mieszanki, zaprawy suche.
Skład: spoiwo cementowe, materiały dodatkowe i szczególne, wspomagające działanie
uszczelniające domieszki „OXYDTRON® B”.
Wykorzystanie: Jako zaprawa wodoszczelna (uszczelniająca) do ochrony powierzchni
betonowych i z cegły murarskiej, na zewnątrz i wewnątrz.
Strona 1 z 4
BioEkoTech Hungary Kft
BioEkoTech
przedstawia
BioEkoTech Hungary Kft
siedziba: 7030 Paks, Kurcsatov utca 10.3/8
adres do korespondencji: 7030 Paks, Kurcsatov
utca 10.3/8
NIP: 14303911-2-17
OXYDTRON
Zestaw naprawczy reaguje czynnie ze związkami niestabilnymi termodynamicznie
znajdującymi się na powierzchni konstrukcji betonowych i murowanych, wypełniając
kapilary, makro-pory i przestrzenie międzykrystaliczne na granicach ziaren kryształów,
nowymi stabilnymi termodynamicznie strukturami. Zatrzymuje korozję i erozję murów,
betonów i zawartego w nich zbrojenia. Tworzy środowisko nieprzyjazne dla rozwoju grzyba
oraz pleśni. 3-5mm warstwa użyta na starym betonie dociera na 50-150mm w głąb struktury,
co czyni beton znacznie odporniejszym na działanie czynników atmosferycznych, wody
(w tym morskiej), olejów, kwasów i innych chemikaliów. Uszlachetnia beton zwiększając jego
parametry wytrzymałościowe. Oksyduje stal zbrojeniową w konstrukcjach żelbetowych. Jest
idealny do napraw starej skorodowanej betonowej struktury budynków, mostów, tuneli itd.
5. SPOSÓB PRZYGOTOWANIA
5.1. PRZYGOTOWANIA POWIERZCHNI
Podłoże powinno byd oczyszczone z poprzednio nałożonych powłok ochronnych, tynkarskich,
polimerowych. Wszystkie luźne części powinny byd odkute, a podłoże oczyszczone
hydrodynamicznie lub poprzez piaskowanie. Powierzchnia betonu powinna mied otwarty
system kapilarny. Należy rozkud widoczne pęknięcia i źle wykonane połączenia
konstrukcyjne.
Jeżeli występują widoczne pręty zbrojeniowe, należy je oczyścid. Następnie za pomocą myjki
ciśnieniowej umyd wodą pod ciśnieniem i domoczyd całą powierzchnię roboczą oraz rozkute
otwory i pęknięcia.
5.2. INIEKCJA
Iniekcję wykonuje się inicjatorem heterogenicznym „OXYDTRON® B” metodą grawitacyjną
wiercąc otwory fi 14 mm – fi 18 mm w odległości co 10 - 15 cm od siebie na głębokośd 0,9
grubości muru pod katem 35o do 45o.
Przygotowanie OXYDTRON B: mieszamy 3 objętości wody z 1 objętością „OXYDTRONU® B”.
Preparat miesza się ok. 6 min. Następnie zatrzymujemy na ok. 2 min. i ponownie krótko
mieszamy. Od tej chwili nie można już dolad ani kropli wody. Gdy zgęstnieje należy
przywracad jej początkową konsystencję przy pomocy mieszania. Zawsze należy
przygotowywad tyle preparatu ile zużyjemy.
Przygotowanie OXYDTRON R4: „OXYDTRON® R4” rozrabia się proporcjonalnie dodając 3,5L
wody do 25 kg zaprawy. Mieszad należy od 6 do 8 min. Po zakooczeniu mieszania nie można
już dolad ani kropli wody, bo znikną właściwości zaprawy robiąc z niej normalną zaprawę
cementową. Przywracamy początkową konsystencję tylko przy pomocy mieszania. Zawsze
należy przygotowywad tyle zaprawy ile zużyjemy.
Zużycie OXYDTRON B: dla ściany o grubości 50cm około 0,7 kg preparatu na 1 mb muru.
Strona 2 z 4
BioEkoTech Hungary Kft
BioEkoTech
przedstawia
BioEkoTech Hungary Kft
siedziba: 7030 Paks, Kurcsatov utca 10.3/8
adres do korespondencji: 7030 Paks, Kurcsatov
utca 10.3/8
NIP: 14303911-2-17
OXYDTRON
5.3. UKŁADANIE (APLIKACJA) ZESTAWU NAPRAWCZEGO OXYDTRON
Zestaw naprawczy przygotowuje się bezpośrednio przed użyciem. Poszczególne
składniki należy osobno rozmieszad z wodą i nakładad na namoczoną powierzchnię
betonową (żelbetową, murową). W pierwszej kolejności nakładamy Inicjator heterogeniczny
„OXYDTRON® B”, a następnie „OXYDTRON® R4” zaprawa mineralna renowacyjnonaprawcza.
Sposób nakładania : pędzlem lub natryskiem (pistoletem do natrysku)
Przygotowanie OXYDTRON B: postępujemy dokładnie tak jak w przypadku INIEKCJI pkt 5.2.
Nie dopuszczad do wyschnięcia preparatu. Gdy zauważy się oznaki schnięcia „OXYDTRON® B”
natychmiast tynkowad zaprawą „OXYDTRON® R4”.
Zaprawę „OXYDTRON® R4” należy zacierad (nie skrapiając powierzchni otynkowanej wodą)
packą metalową, jeżeli chcemy uzyskad powierzchnię szklistą lub styropianową (drewnianą),
jeżeli zacieramy na ostro. Pracę tynkarskie należy tak ustawid, aby nie zostawid nie zatartej
zaprawy na ścianie na następny dzieo, bo będzie już zbyt twarda.
Zaprawę nakładad na wilgotną powierzchnię za pomocą standardowych metalowych
narzędzi tynkarskich: kielni, pacy, itp. lub pistoletem do natrysku.
5.4. OCHRONA ANTYKOROZYJNA ZBROJENIA BETONU
W przypadku technologii OXYDTRON nie ma konieczności stosowania inhibitorów korozji.
Zbrojenie odkryte należy po odbiciu luźnych, odspojonych oraz głuchych elementów betonu
dokładnie umyd myjką pod ciśnieniem i mocno namoczyd. Następnie należy nałożyd zestaw
naprawczy OXYDTRON.
Zbrojenie znajdujące się wewnątrz betonu zabezpiecza się dzięki penetracji nałożonych
składników. Beton mocno domaczamy, następnie pokrywamy zestawem naprawczym
OXYDTRON. Można stosowad iniekcję.
5.5. ZUŻYCIE – ZESTAW NAPRAWCZY OXYDTRON


Zaprawa „OXYDTRON® R4” – ok. 1,6 kg/m2 materiału na każdy mm grubości warstwy
„OXYDTRON® B” inicjator heterogeniczny – z 1 kg od ok. 8 m2 do 15 m2 w zależności
czy aplikuje się go pędzlem czy pistoletem do natrysku oraz od rodzaju i
chropowatości powierzchni roboczej.
5.6. BUDOWLE NOWOBUDOWANE
Postępujemy zgodnie jak dla budowli istniejących , lub jeżeli będzie to ekonomicznie
uzasadnione stosujemy dodatek do betonu domieszkę Nanocement A.
Zastosowanie Zestawu Naprawczego OXYDTRON wymaga przeszkolenia przez Producenta,
lub osobę czy Firmę przez niego wyznaczoną.
Strona 3 z 4
BioEkoTech Hungary Kft
BioEkoTech
przedstawia
OXYDTRON
BioEkoTech Hungary Kft
siedziba: 7030 Paks, Kurcsatov utca 10.3/8
adres do korespondencji: 7030 Paks, Kurcsatov
utca 10.3/8
NIP: 14303911-2-17
6. TRANSPORT I SPOSÓB PAKOWANIA ZESTAWU NAPRAWCZEGO OXYDTRON
- Inicjator heterogeniczny „OXYDTRON® B” – pudełka plastikowe 15kg.
- „OXYDTRON® R4” zaprawa mineralna renowacyjno-naprawcza – worki 25kg.
Nie wymaga szczególnych zabezpieczeo przy transporcie.
UWAGA. W czasie transportu i składowania w magazynie chronid przed wilgocią.
7. DANE DOTYCZĄCE WŁAŚCIWOŚCI UŻYTKOWYCH I WŁASNOŚCI TECHNICZNYCH
WYROBU BUDOWLANEGO ORAZ JEGO WPŁYWU NA ŚRODOWISKO
Prostota stosowania, nie wymaga specjalnych warunków magazynowania oraz nie wymaga
specjalnych warunków BHP. Temperatura stosowania (aplikacji) -5 do +30°C, duża rozpiętośd
dozowania wody. Działając na poziomie nano wnika w strukturę betonu gdzie powoduje
krystalizację niestabilnych składników i wiążąc wodę doprowadza do powstania nowych
stabilnych struktur.
Zastosowanie OXYDTRON Zestawu Naprawczego powoduje :
 odpornośd na działanie wody słodkiej, morskiej i gruntowej
 wzrost gęstości betonu
 wzrost elastyczności
 wzrost odporności na pękanie
 zdecydowane obniżenie skurczu betonu
 nieprzepuszczalnośd cieczy pod ciśnieniem (zależna od grubości warstwy zaprawy,
czasu od nałożenia, strony działania wody)
 wzrost mrozoodporności powyżej 350 cykli
 ochrona stali
 wzrost wytrzymałości na ściskanie min. o 25%(do 100% w zależności od użytego
cementu)
 doskonała przyczepnośd do każdego rodzaju podłoża (cegły, pustaki ceramiczne,
bloczki betonowe, cegły silikatowe itd.)
 eliminacja dodatków takich jak np. polimery
 jest nietoksyczny, niepalny i niewybuchowy
 redukuje erozję w wyniku oddziaływania przyrody na konstrukcje budowlane
 tworzy nieprzyjazne środowisko dla rozwoju grzyba i pleśni w konstrukcjach
budowlanych
 nie są znane jakiekolwiek negatywne skutki oddziaływania na środowisko po
nałożeniu na konstrukcję,( w formie suchej takie same jak cement)
Strona 4 z 4
