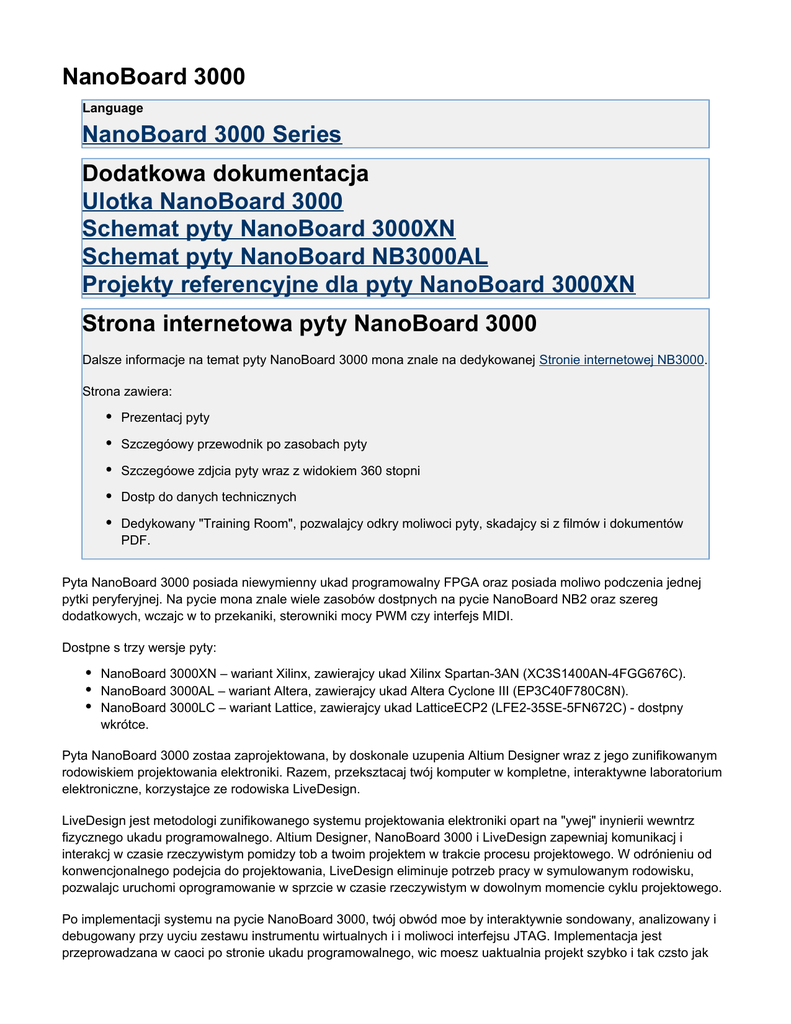

NanoBoard 3000

NanoBoard 3000
Language
NanoBoard 3000 Series
Dodatkowa dokumentacja
Ulotka NanoBoard 3000
Schemat pyty NanoBoard 3000XN
Schemat pyty NanoBoard NB3000AL
Projekty referencyjne dla pyty NanoBoard 3000XN
Strona internetowa pyty NanoBoard 3000
Dalsze informacje na temat pyty NanoBoard 3000 mona znale na dedykowanej Stronie internetowej NB3000.
Strona zawiera:
Prezentacj pyty
Szczegóowy przewodnik po zasobach pyty
Szczegóowe zdjcia pyty wraz z widokiem 360 stopni
Dostp do danych technicznych
Dedykowany "Training Room", pozwalajcy odkry moliwoci pyty, skadajcy si z filmów i dokumentów
PDF.
Pyta NanoBoard 3000 posiada niewymienny ukad programowalny FPGA oraz posiada moliwo podczenia jednej
pytki peryferyjnej. Na pycie mona znale wiele zasobów dostpnych na pycie NanoBoard NB2 oraz szereg
dodatkowych, wczajc w to przekaniki, sterowniki mocy PWM czy interfejs MIDI.
Dostpne s trzy wersje pyty:
NanoBoard 3000XN – wariant Xilinx, zawierajcy ukad Xilinx Spartan-3AN (XC3S1400AN-4FGG676C).
NanoBoard 3000AL – wariant Altera, zawierajcy ukad Altera Cyclone III (EP3C40F780C8N).
NanoBoard 3000LC – wariant Lattice, zawierajcy ukad LatticeECP2 (LFE2-35SE-5FN672C) - dostpny
wkrótce.
Pyta NanoBoard 3000 zostaa zaprojektowana, by doskonale uzupenia Altium Designer wraz z jego zunifikowanym
rodowiskiem projektowania elektroniki. Razem, przeksztacaj twój komputer w kompletne, interaktywne laboratorium
elektroniczne, korzystajce ze rodowiska LiveDesign.
LiveDesign jest metodologi zunifikowanego systemu projektowania elektroniki opart na "ywej" inynierii wewntrz
fizycznego ukadu programowalnego. Altium Designer, NanoBoard 3000 i LiveDesign zapewniaj komunikacj i
interakcj w czasie rzeczywistym pomidzy tob a twoim projektem w trakcie procesu projektowego. W odrónieniu od
konwencjonalnego podejcia do projektowania, LiveDesign eliminuje potrzeb pracy w symulowanym rodowisku,
pozwalajc uruchomi oprogramowanie w sprzcie w czasie rzeczywistym w dowolnym momencie cyklu projektowego.
Po implementacji systemu na pycie NanoBoard 3000, twój obwód moe by interaktywnie sondowany, analizowany i
debugowany przy uyciu zestawu instrumentu wirtualnych i i moliwoci interfejsu JTAG. Implementacja jest
przeprowadzana w caoci po stronie ukadu programowalnego, wic moesz uaktualnia projekt szybko i tak czsto jak
potrzebujesz.
Niektóre wyróniki architektury pyty NanoBoard 3000:
Podwójny system bootowania, pozwalajcy pycie na aktualizacj swojego firmware'u przez sam siebie, poprzez
standardowe poczenie USB – port równolegy lub adapter JTAG nie jest wymagany
Moliwo podczenia pytki peryferii, pozwalajcej rozszerzy moliwoci pyty
Wysokiej jakoci system audio stereo, zawierajcy kodek audio, goniki oraz interfejsy MIDI i S/PDIF
4 przekaniki i sterowniki mocy PWM
Hub USB, pozwalajcy na podczenie do trzech urzdze USB uywanych przez projekt FPGA
Zintegrowany, kolorowy wywietlacz dotykowy
Dodatkowo, w Altium Designer zawarto szereg komponentów schematowych FPGA (od ukadów logicznych i
komponentów peryferyjnych do procesorów) oraz kompletny zestaw narzdzi sucych tworzeniu i debugowaniu
projektu FPGA.
Kada pyta NanoBoard 3000 jest dostarczana z 12-miesiczn licencj Soft Design. Licencja jest unikalna i
zwizana z pyt - pierwszy dostp do licencji jest moliwy wycznie, gdy okrelona pyta jest podczona do
komputera i wczona. Nastpnie licencja moe by uywana z lub bez podczonej pyty NanoBoard. Wicej
informacji znajdziesz na stronie Licencja dla pyty NanoBoard.
Pyta NanoBoard 3000.
Przegld pyty NanoBoard 3000
Schemat blokowy pyty NanoBoard 3000
Kluczowe cechy pyty NanoBoard 3000
NanoBoard 3000 - komunikacja JTAG
Pyty NanoBoard - ostrzeenia
Praca z pyt NanoBoard 3000
Understanding the NanoBoard 3000 Constraint System (ang.)
SPI Communications on the NanoBoard 3000 (ang.)
NanoBoard 3000 - uaktualnianie firmware'u
Programming In-System Flash Memory for a Xilinx Spartan-3AN Device (ang.)
Konfiguracja NanoBoard 3000
Co w pudeku?
Monta pyty NanoBoard 3000
Podczenie pyty NanoBoard 3000
Instalacja Altium Designer
Instalacja narzdzi dostawców ukadów FPGA
Testowanie poczenia PC - pyta NanoBoard
Wczytanie testowego projektu do pyty NanoBoard 3000
Rozwizywanie problemów z podczeniem pyty NanoBoard 3000
Tematy wstpne
Pierwsze kroki z Altium Designer
Soft Design (ang.)
Tutorial - Getting Started with FPGA Design (ang.)
Tutorial - Getting Started with Embedded Software (ang.)
Tutorial - Implementing a 32-bit Processor-based Design in an FPGA (ang.)
Zasoby
Zasoby pyty (ang.)
Pytki peryferyjne
Obudowa
Obudowa moduowa NanoBoard 3000
Uwaga
ISE 11.1i nie obsuguje ukadu Spartan 3AN 1400 zainstalowanego na pycie NanoBoard 3000XN.
Mona zastosowa stosowny patch opublikowany przez firm Xilinx lub zainstalowa nowsz wersj
ISE. Ostatni wersj obsugiwan przez Altium Designer 10 jest wersja ISE 13.1.
