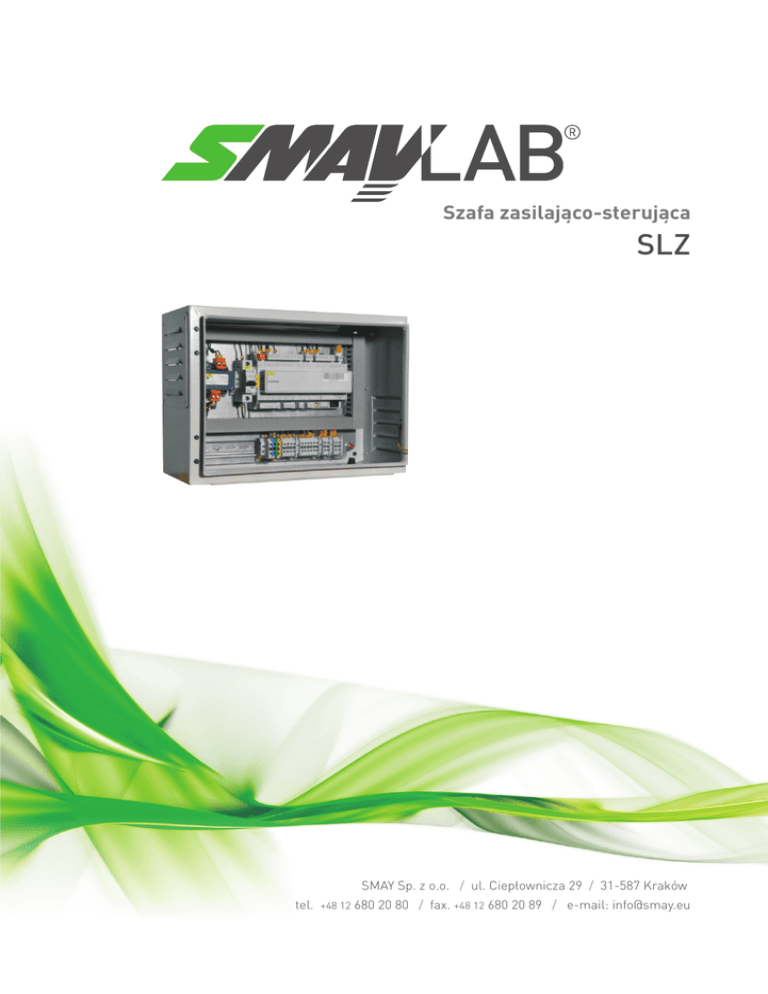

Szafa zasilajàco-sterujàca
SLZ
SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / 31-587 Kraków
tel. +48 12 680 20 80 / fax. +48 12 680 20 89 / e-mail: [email protected]
Szafka zasilaj¹co- steruj¹ca SLZ
Budowa
Rysunek 1. Schemat Szafki zasilaj¹co steruj¹cej
Szafka zasilaj¹co - steruj¹ca s³u¿y do pod³¹czenia zasilania dla si³owników a tak¿e element w którego sk³ad
wchodzi zasilacz i odpowiednia iloœæ sterowników.
1- Szafka zasilaj¹co-steruj¹ca
2- Sterownik
3- Zabezpieczenie strony wtórnej
4- Transformator 230/24 VAC
5- Miejsce pod³¹czenia si³owników (24V)
6- Miejsce pod³¹czenia zasilania (230V)
7- Przepust kablowy
2
wersja 5.2.4
Zasilanie
Tabela 1. Wymiar szafki zasilaj¹co-steruj¹cej
Tabela 2. Dostêpne moce zasilaczy
A[mm]
B[mm]
G³êbokoœæ[mm]
SZS-1
SZS-2
SZS-3
SZS-4
400
500
600
600
300
500
600
800
SZS-5
600
800
200
200
200
200
200
Lp.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Tabela 3. Moce obliczeniowe urz¹dzeñ SmayLab
Urz¹dzenie
Moc obliczeniowa [VA]
VAV automatyka szybka
33
GAP191.1E, QBM3460-3
VAV automatyka wolna
6
GDB181.1E
Napiêcie
pierwotne [V]
Napiêcie
wtórne [V]
Moc [VA]
230
230
230
230
230
24
24
24
24
24
50
63
100
160
200
230
230
230
230
230
24
24
24
24
24
250
320
400
500
630
15
Sterownik SP-POLx01
Automatyka peryferyjna
5
dygestorium
Tabela 4. Zugi przypisane do wejœæ i wyjœæ sterownika
ACT001
X1
VAV 1
Y1
X2
VAV 2
Y2
X6
VAV 3
X5
VAV 4
DI
Q5
Q6
wersja 5.2.4
1
2
3
4
5
6
ACT101
X1
VAV 1
Y1
X2
VAV 2
Y2
X5
?p
M
1
2
3
4
5
6
X8
7
DI1
7
X7
8
M
8
DI1
M
DI2
M
DI3
M
DI4
M
X53
X54
X63
X64
9
10
11
12
13
14
15
16
17
18
19
20
DI2
M
DI3
M
DI4
M
9
10
11
12
13
14
DI
ACT201
X1
VAV 1
Y1
X2
VAV 2
Y2
Potencjometr X5
linkowy
M
Czujnik
X4
prêdkoœci
M
przep³ywu
DI1
DI
M
X13
Q1
X14
X23
Q2
X24
X53
Q5
X54
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Przewody
- sieæ Lon – Belden 8471, Kabel; LonWorks; 1x2x16AWG
- zasilanie 3x1,5mm2 – 230V
- zasilanie 2x1mm2 – 24V
- sterowanie 1x2x0,8mm2 ekw
3
SL-POL x01 (gdzie; x=0, 1, 2)
Rysunek 2. Sterownik POL 201
Wa¿niejsze parametry sterownika:
? Zasilanie 24V AC lub 24V DC
? 5 wejœæ cyfrowych
? 6 wyjœæ przekaŸnikowych
? 8 wejœæ/wyjœæ uniwersalnych
? 2 wyjœcia analogowe
? RS-232 do pod³¹czenia modemu
? Mo¿liwoœæ pod³¹czenia lokalnego HMI (RJ45) i PC (USB)
? Czytnik kart SD do celów serwisowych
? Wbudowany LON
? Zakres pracy -40…70o C
4
wersja 5.2.4
Status urz¹dzenia – diody LED
Rysunek 3. Opis budowy sterownika SL-POL x01
Zasilanie
Napiêcie zasilaj¹ce:
Czêstotliwoœæ:
Natê¿enie pr¹du zmiennego:
Natê¿enie pr¹du sta³ego:
Zewnêtrzny bezpiecznik na zasilaniu:
wersja 5.2.4
AC 24 V ±20%; DC 24 V ±10%
45…65 Hz
Max. 1.8 A @ 24 VAC
Max. 1.0 A @ 24 VDC
Max. 10 A
5
Obudowa
transformator biezpieczeñstwa
zasilanie g³ówne
po³¹czenia zasialania
Rysunek 4. Zasilanie sterownika Sl-POL x01
Wyjœcia przekaŸnikowe
PrzekaŸnik:
Napiêcie prze³¹czane:
Pr¹d nominalny (rez. / ind.):
Pr¹d prze³¹czaj¹cy przy 19 V AC:
Zewnêtrzny bezpiecznik:
Monostabilny, styk typu NO
AC 24…230 V (-20%, +10%)
Max. AC 4 A / 3 A (cosö 0.6)
Min. AC 30 mA
Max. 6.3 A
Nie mieszaj napiêæ (SELV /PELV) w jednej grupie przekaŸników!
zasilanie 24 V AC
Pod³¹czenie lampek
do wyjœæ przekaŸnikowych
Rysunek 5. Wyjœcia przekaŸnikowe sterownika SL-POL x01
6
wersja 5.2.4
Wejœcia cyfrowe
Sygna³ cyfrowy 0/1 (binarny):
Napiêcie / pr¹d próbkuj¹ce:
Rezystancja styków:
OpóŸnienie:
Czêstotliwoœæ impulsowania:
Styki bezpotencja³owe
DC 24 V / 8 mA
Max. 200 Ù (zamkniête)
Min. 50 kÙ (otwarte)
10 ms
Max. 30 Hz
pod³¹czenie styków do wejœæ cyfrowych
Rysunek 7. Modu³ pod³¹czeniowy protoko³u LonWorks
Interfejs LON:
dwuprzewodowy, galwanicznie separowany terminal wtykowy.
Typ:
TP/FT-10 78 Kb/s
Zalecane przewody:
Belden 8471 2x1,3
Odleg³oœæ miêdzy 2 urz¹dzeniami: Max. 700m
USB
Rodzaj USB:
Przewód pod³¹czeniowy:
D³ugoœæ:
wersja 5.2.4
Gniazdo typu B
Standardowy USB
Max. 3 m
7
Status urz¹dzenia - diody LED
Rysunek 8. Diody LED sygnalizuj¹ce status urz¹dzenia
Diody LED:
BSP Praca/Stop LED
Tryb LED status:
Aplikacja nieza³adowana:
Aplikacja za³adowana ale nie uruchomiona:
Aplikacja uruchomiona:
B³¹d programowy:
B³¹d sprzêtowy:
3 kolory (zielony, ¿ó³ty i czerwony)
Aktualizacja, wgrywanie oprogramowania Co sekundê
na zmianê miga czerwona i ¿ó³ta
Miga ¿ó³ta: 50 ms za³. i 1s wy³.
¯ó³ta za³¹czona
Zielona za³¹czona
Czerwona miga z czêstotliwoœci¹ 2 Hz
Czerwona za³¹czona
Bus LED:
Ta dioda pokazuje tylko stan komunikacji na tym porcie.
Tryb LED status:
Urz¹dzenie pod³¹czone,
brak aktywnej komunikacji:
aktywna komunikacja:
ale s¹ b³êdy (np. niemo¿liwa inicjalizacja):
8
Brak urz¹dzenia lub wy³¹czona dioda LED Wy³¹czone
¯ó³ta za³¹czona
Zielona za³¹czona
Czerwona za³¹czona
wersja 5.2.4
110
Wymiary
180
45
11
110
19
47,5
75
180
110
116
Rysunek 9. Wymiary sterownika SL-POL x01
wersja 5.2.4
9
Aplikacje
Przy zamówieniu nale¿y podaæ informacje wed³ug poni¿szego sposobu:
SLZ
X - A
B
C - W W
Gdzie:
- iloœæ sterowników w szafie
zgodnie z tabel¹ 1
- Iloœæ sterowników z aplikacj¹ 001 (okapy)
0 brak danych
- Iloœæ sterowników z aplikacj¹ 101 (pomieszczenie)
0 brak danych
- iloœæ sterowników z aplikacj¹ 201 (dygestorium)
0 brak danych
- moc zasilacza
zgodnie z tabel¹ 2
X
A
B
C
W
Przyk³ad zamówienia:
SLZ 2-020-160W
W przypadku zamówienia np. SLZ 1-000-240 oznacza to szafkê z samym zasilaczem o mocy 240W.
