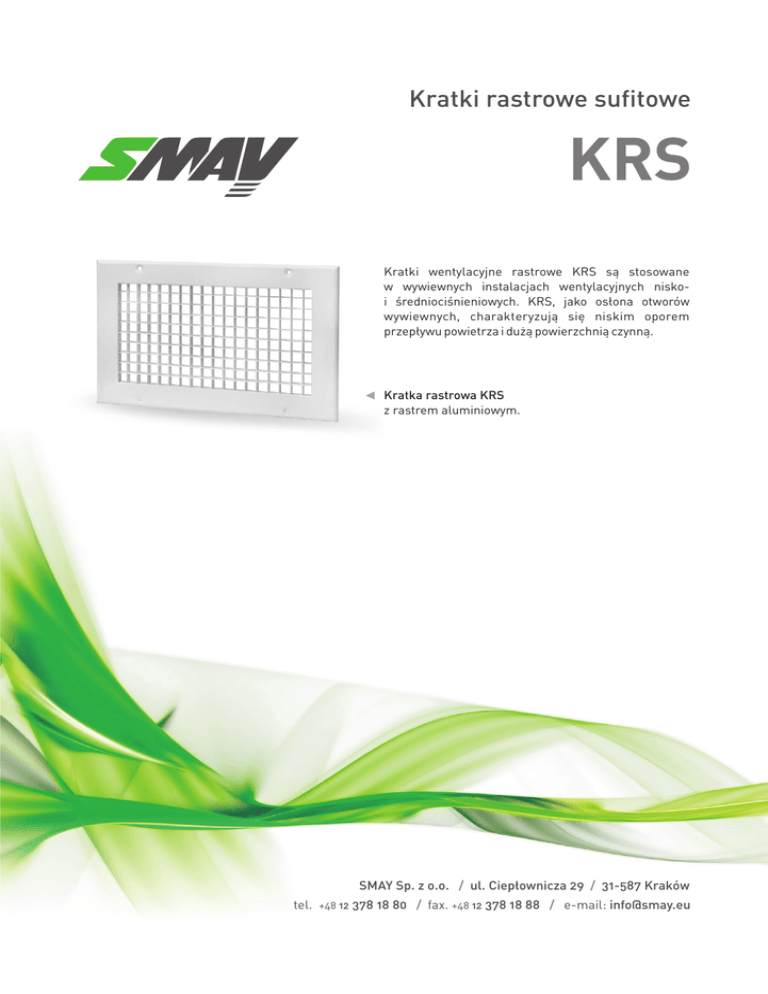

Karta katalogowa Smay KRS

Kratki rastrowe sufitowe
KRS
Kratki wentylacyjne rastrowe KRS s¹ stosowane
w wywiewnych instalacjach wentylacyjnych niskoi œredniociœnieniowych. KRS, jako os³ona otworów
wywiewnych, charakteryzuj¹ siê niskim oporem
przep³ywu powietrza i du¿¹ powierzchni¹ czynn¹.
Kratka rastrowa KRS
z rastrem aluminiowym.
SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / 31-587 Kraków
tel. +48 12 378 18 80 / fax. +48 12 378 18 88 / e-mail: [email protected]
Kratki rastrowe sufitowe KRS
Wykonanie
Kratki KRS posiadaj¹ ramki wykonane z aluminium lub stali oraz rastry wykonane z aluminium lub tworzywa
sztucznego. W przypadku aluminium nieanodowanego oraz stali (oprócz rastra z tworzywa sztucznego - TW)
caùoúã standardowo lakierowana na kolor biaùy. Na zamówienie mo¿liwe jest lakierowanie na inny kolor z palety
RAL (nie dotyczy rastra z tworzywa sztucznego - TW).
Konstrukcja
Monta¿
Profile ramki oraz rastry przedstawiono na rysunku
poni¿ej.
Kratki mo¿na montowaæ
do przegrody:
- wkrêtami poprzez otwory
w ramce kratki
- ?na niewidoczne z zewn¹trz
zatrzaski
+ ramka monta¿owa lub skrzynka
rozprê¿na
raster z tworzywa sztucznego TW
- pow. czynna 72%
raster z aluminium RA
- pow. czynna 90%
UWAGA: W przypadku monta¿u
w suficie zaleca siê stosowanie
monta¿u wkrêtami poprzez otwory
w ramce anemostatu.
Wymiary i powierzchnie czynne
Aeff
Maksymalne wymiary kratek:
- CxD = 1225x625 mm (z rastrem RA)
- CxD = 610x610 (z rastrem TW)
C-20 x D-20
10
Gdzie:
C - szerokoϾ otworu
monta¿owego w mm
D - wysokoϾ otworu
monta¿owego w mm
Aeff - powierzchnia czynna w m2
UWAGA: W przypadku montaýu wkrætami poprzez otwory
w ramce kratki, skrzynka rozpræýna ma wymiary C-6mm,
D-6mm.Wymiary kratki pozostajà niezmienione.
W przypadku zamawiania samych skrzynek
rozpræýnych do kratek KRS montowanych wkrætami
poprzez otwory w ramce kratki, naleýy podaã wymiary
C-6mm, D-6mm.
64
Aeff
C
D
Raster RA
C
D
mm
mm
m2
mm
mm
Raster TW
75
125
0,0036
200
200
0,0203
m2
125
125
0,0078
225
200
0,0233
225
125
0,0162
325
200
0,0354
325
125
0,0245
425
200
0,0475
425
125
0,0329
610
200
0,0699
625
125
0,0496
200
225
0,0233
825
125
0,0664
225
225
0,0268
1025
125
0,0831
325
225
0,0407
1225
125
0,0999
425
225
0,0546
75
225
0,0075
610
225
0,0803
125
225
0,0162
200
325
0,0354
225
225
0,0335
225
325
0,0407
325
225
0,0509
325
325
0,0618
425
225
0,0683
425
325
0,0829
625
225
0,1030
610
325
0,1219
825
225
0,1377
200
425
0,0475
1025
225
0,1725
225
425
0,0546
1225
225
0,2072
325
425
0,0829
75
325
0,0113
425
425
125
325
0,0245
610
425
0,1636
225
325
0,0509
200
610
0,0699
0,1112
325
325
0,0773
225
610
0,0803
425
325
0,1036
325
610
625
325
0,1564
425
610
0,1636
825
325
0,2091
610
610
0,2405
1025
325
0,2619
1225
325
0,1219
0,3146
75
425
0,0152
125
425
0,0329
225
425
0,0683
325
425
0,1036
425
425
0,1390
625
425
0,2097
825
425
0,2805
1025
425
0,3512
1225
425
0,4220
75
625
0,0229
125
625
0,0496
225
625
0,1030
325
625
0,1564
425
625
0,2097
625
625
0,3165
825
625
0,4232
1025
625
0,5300
wersja 5.3.2
Dobór KRS
Oznaczenia:
Vt
[m3/h]
Veff [m/s]
Aeff [m2]
D
p [Ðà]
Lw [dB(A)]
ca³kowity przep³yw powietrza
efektywna prêdkoœæ wyp³ywu
efektywna powierzchnia kratki
miejscowa strata ciœnienia
poziom mocy akustycznej
Nomogram I
Dobór parametrów kratki KRS
Nomogram II
Wp³yw prêdkoœci Veff na spadek ciœnienia D
p i poziom natê¿enia dŸwiêku.
wersja 5.3.2
65
Akcesoria i sposób zamówienia KRS
Przy zamówieniu nale¿y podaæ informacje wed³ug poni¿szego sposobu:
KRS - <C>x<D> - <M> - <P><RAL><K> / <ADD>
Gdzie:
<C
<D>
<M>
<P.>
<RAL>
<K>
<ADD>
- szerokoœæ otworu monta¿owego w mm
- d³ugoœæ otworu monta¿owego w mm
- sposób monta¿u: *
brak = monta¿ na wkrêty
Z = niewidoczny zatrzask
- wykoñczenie: *
AA – ramka aluminium anodyzowane, raster aluminium
AL – ramka i raster aluminium lakierowane
SP – ramka stal lakierowana, raster z bia³ego tworzywa sztucznego
- kolor wg palety RAL (dla wykoñczenia AL lub SP) *
- kolor rastra***
brak - raster w kolorze ramki - dla koloru RAL 9010
R - raster w kolorze ramki - dla koloru innego ni¿ RAL 9010
- w tym miejscu nale¿y okreœliæ akcesoria dodatkowe jak poni¿ej:
Akcesoria **
<GA>
- przepustnica przeciwbie¿na z aluminium
<GS>
- przepustnica wspó³bie¿na ze stali ocynkowanej
<RM>
- ramka monta¿owa
<RM+F>
- ramka monta¿owa z filtrem
Skrzynka rozprê¿na wg konfiguracji jak poni¿ej:
<SR><I>-<H>-<K><D><R>
<I>
- izolacja:
brak = brak izolacji
t = izolowana
<H>
- wysokoϾ skrzynki w mm *
<K>
- po³o¿enie króæca:
b = boczne
g = górne
<D>
- œrednica króæca przy³¹czeniowego w mm *
<R>
- przepustnica w króæcu przy³¹czeniowym:
brak = brak przepustnicy,
P = przepustnica z regulacj¹ z zewn¹trz skrzynki
* wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne
** wiæcej informacji o akcesoriach w karcie z akcesoriami dla kratek I nawiewników
*** tylko przy wykonaniu AL - aluminium lakierowane
Przyk³ad zamówienia:
KRS – 425x425 – Z – AL9010 / SR – 380 – b250P
66
