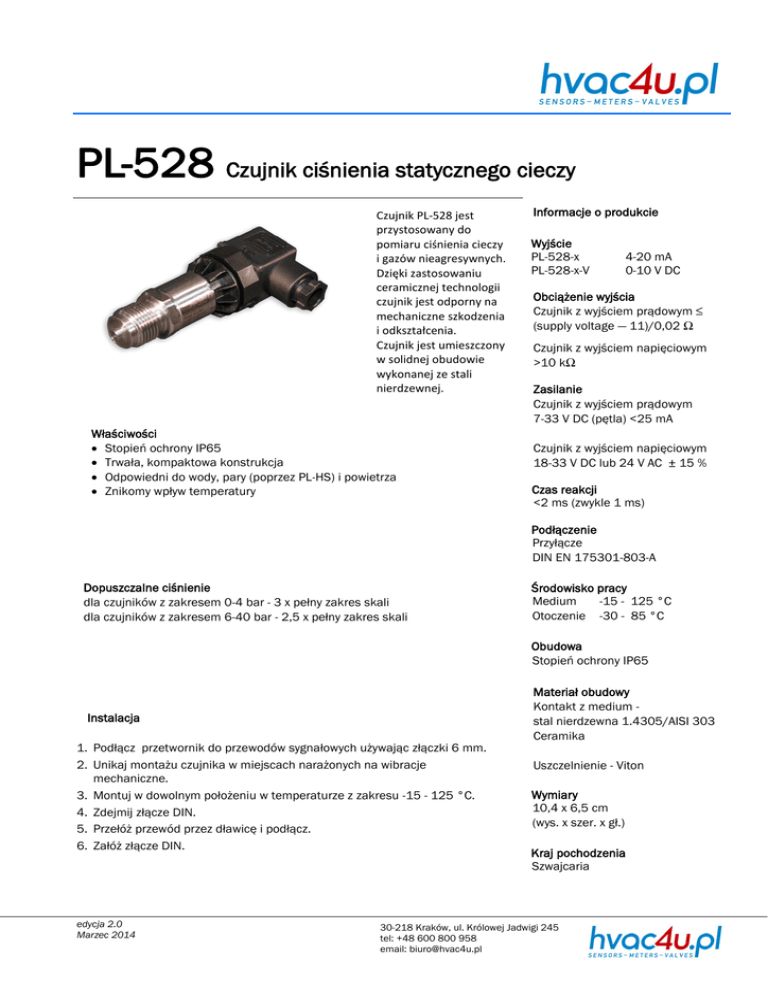

karta katalogowa

PL-528 Czujnik ciśnienia statycznego cieczy
Czujnik PL-528 jest
przystosowany do
pomiaru ciśnienia cieczy
i gazów nieagresywnych.
Dzięki zastosowaniu
ceramicznej technologii
czujnik jest odporny na
mechaniczne szkodzenia
i odkształcenia.
Czujnik jest umieszczony
w solidnej obudowie
wykonanej ze stali
nierdzewnej.
Właściwości
 Stopień ochrony IP65
 Trwała, kompaktowa konstrukcja
 Odpowiedni do wody, pary (poprzez PL-HS) i powietrza
 Znikomy wpływ temperatury
Informacje o produkcie
Wyjście
PL-528-x
PL-528-x-V
4-20 mA
0-10 V DC
Obciążenie wyjścia
Czujnik z wyjściem prądowym ≤
(supply voltage — 11)/0,02 Ω
Czujnik z wyjściem napięciowym
>10 kΩ
Zasilanie
Czujnik z wyjściem prądowym
7-33 V DC (pętla) <25 mA
Czujnik z wyjściem napięciowym
18-33 V DC lub 24 V AC ± 15 %
Czas reakcji
<2 ms (zwykle 1 ms)
Podłączenie
Przyłącze
DIN EN 175301-803-A
Dopuszczalne ciśnienie
dla czujników z zakresem 0-4 bar - 3 x pełny zakres skali
dla czujników z zakresem 6-40 bar - 2,5 x pełny zakres skali
Środowisko pracy
Medium
-15 - 125 °C
Otoczenie -30 - 85 °C
Obudowa
Stopień ochrony IP65
Instalacja
1. Podłącz przetwornik do przewodów sygnałowych używając złączki 6 mm.
2. Unikaj montażu czujnika w miejscach narażonych na wibracje
mechaniczne.
3. Montuj w dowolnym położeniu w temperaturze z zakresu -15 - 125 °C.
4. Zdejmij złącze DIN.
5. Przełóż przewód przez dławicę i podłącz.
6. Załóż złącze DIN.
edycja 2.0
Marzec 2014
Materiał obudowy
Kontakt z medium stal nierdzewna 1.4305/AISI 303
Ceramika
Uszczelnienie - Viton
Wymiary
10,4 x 6,5 cm
(wys. x szer. x gł.)
Kraj pochodzenia
Szwajcaria
30-218 Kraków, ul. Królowej Jadwigi 245
tel: +48 600 800 958
email: [email protected]
PL-528 Czujnik ciśnienia statycznego cieczy
Schemat podłączenia
PL-528-x-V (0-10 V DC):
Terminal 1
Terminal 2
Terminal 3
12-33 V DC lub 24 V AC ± 15%
sygnał 0-10 V DC
0 V (GND)
PL-528-x (4-20 mA):
Terminal 1
Terminal 2
Terminal PE
7-33 V DC
sygnał 4-20 mA
Symbol produktu
PL-528-1
PL-528-1.6
PL-528-2.5
PL-528-4
PL-528-6
PL-528-10
PL-528-16
PL-528-25
PL-528-40
PL-528-1-V
PL-528-1.6-V
PL-528-2.5-V
PL-528-4-V
PL-528-6-V
PL-528-10-V
PL-528-16-V
PL-528-25-V
PL-528-40-V
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-1 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-1,6 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-2,5 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-4 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-6 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-10 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-16 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-25 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 4-20mA, 0-40 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-1 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-1,6 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-2,5 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-4 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-6 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-10 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-16 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-25 bar
Czujnik ciśnienia różnicowy woda, IP65, 24VDC, 0-10VDC, 0-40 bar
Akcesoria
PL-HS
PL-528-CAL
Radiator czujnika ciśnienia
Certyfikat kalibracji
