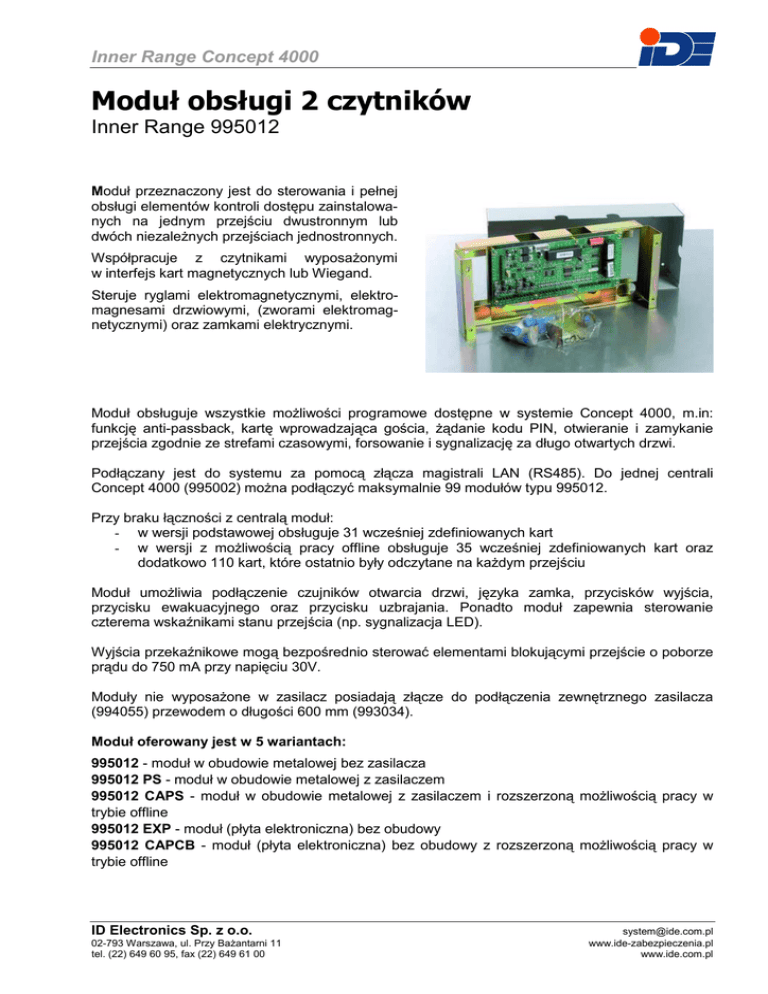

Moduł obsługi 2 czytników

Inner Range Concept 4000
Moduł obsługi 2 czytników
Inner Range 995012
Moduł przeznaczony jest do sterowania i pełnej
obsługi elementów kontroli dostępu zainstalowanych na jednym przejściu dwustronnym lub
dwóch niezaleŜnych przejściach jednostronnych.
Współpracuje z czytnikami wyposaŜonymi
w interfejs kart magnetycznych lub Wiegand.
Steruje ryglami elektromagnetycznymi, elektromagnesami drzwiowymi, (zworami elektromagnetycznymi) oraz zamkami elektrycznymi.
Moduł obsługuje wszystkie moŜliwości programowe dostępne w systemie Concept 4000, m.in:
funkcję anti-passback, kartę wprowadzająca gościa, Ŝądanie kodu PIN, otwieranie i zamykanie
przejścia zgodnie ze strefami czasowymi, forsowanie i sygnalizację za długo otwartych drzwi.
Podłączany jest do systemu za pomocą złącza magistrali LAN (RS485). Do jednej centrali
Concept 4000 (995002) moŜna podłączyć maksymalnie 99 modułów typu 995012.
Przy braku łączności z centralą moduł:
- w wersji podstawowej obsługuje 31 wcześniej zdefiniowanych kart
- w wersji z moŜliwością pracy offline obsługuje 35 wcześniej zdefiniowanych kart oraz
dodatkowo 110 kart, które ostatnio były odczytane na kaŜdym przejściu
Moduł umoŜliwia podłączenie czujników otwarcia drzwi, języka zamka, przycisków wyjścia,
przycisku ewakuacyjnego oraz przycisku uzbrajania. Ponadto moduł zapewnia sterowanie
czterema wskaźnikami stanu przejścia (np. sygnalizacja LED).
Wyjścia przekaźnikowe mogą bezpośrednio sterować elementami blokującymi przejście o poborze
prądu do 750 mA przy napięciu 30V.
Moduły nie wyposaŜone w zasilacz posiadają złącze do podłączenia zewnętrznego zasilacza
(994055) przewodem o długości 600 mm (993034).
Moduł oferowany jest w 5 wariantach:
995012 - moduł w obudowie metalowej bez zasilacza
995012 PS - moduł w obudowie metalowej z zasilaczem
995012 CAPS - moduł w obudowie metalowej z zasilaczem i rozszerzoną moŜliwością pracy w
trybie offline
995012 EXP - moduł (płyta elektroniczna) bez obudowy
995012 CAPCB - moduł (płyta elektroniczna) bez obudowy z rozszerzoną moŜliwością pracy w
trybie offline
ID Electronics Sp. z o.o.
02-793 Warszawa, ul. Przy BaŜantarni 11
tel. (22) 649 60 95, fax (22) 649 61 00
[email protected]
www.ide-zabezpieczenia.pl
www.ide.com.pl
Inner Range Concept 4000
Parametry techniczne:
995012
PS
995012
Urządzenie
Zasilanie
11 – 14 V DC
Pobór mocy
995012
CAPS
995012
EXP
230 V AC
995012
CAPCB
11 – 14 V DC
typ. 840 mW, maks. 3 W
Magistrala
Concept LAN (RS485)
Wejścia czytników
2 czytniki MagStripe lub Wiegand
Wejścia
7 wejść beznapięciowych do podłączenia
przycisków: wyjścia, ewakuacyjnych, uzbrajania,
czujników otwarcia drzwi, czujników zamka,
Wyjścia
2 wyjścia przekaźnikowe, 750 mA, 30 VDC
4 wyjścia open-collector (do sygnalizacji stanu przejścia)
Reakcja na brak połączenia
z centralą *)
31 kart BU
Temperatura pracy
*)
35 kart BU
+110 kart LV
15 – 85% bez kondensacji
305x140x72
Stopień ochrony
Obudowa
31 kart BU
0 - +40ºC
Wilgotność względna
Wymiary obudowy [mm]
35 kart BU
+110 kart LV
358x252x85
204x93x18
IP31
stal, jasnoszary RAL 7035
brak
karty BU – karty zadeklarowane do stosowania w trybie offline
karty LV – karty ostatnio odczytane przez moduł
995012
995012 PS
995012 CAPS
995012 EXP
995012 CAPCB
