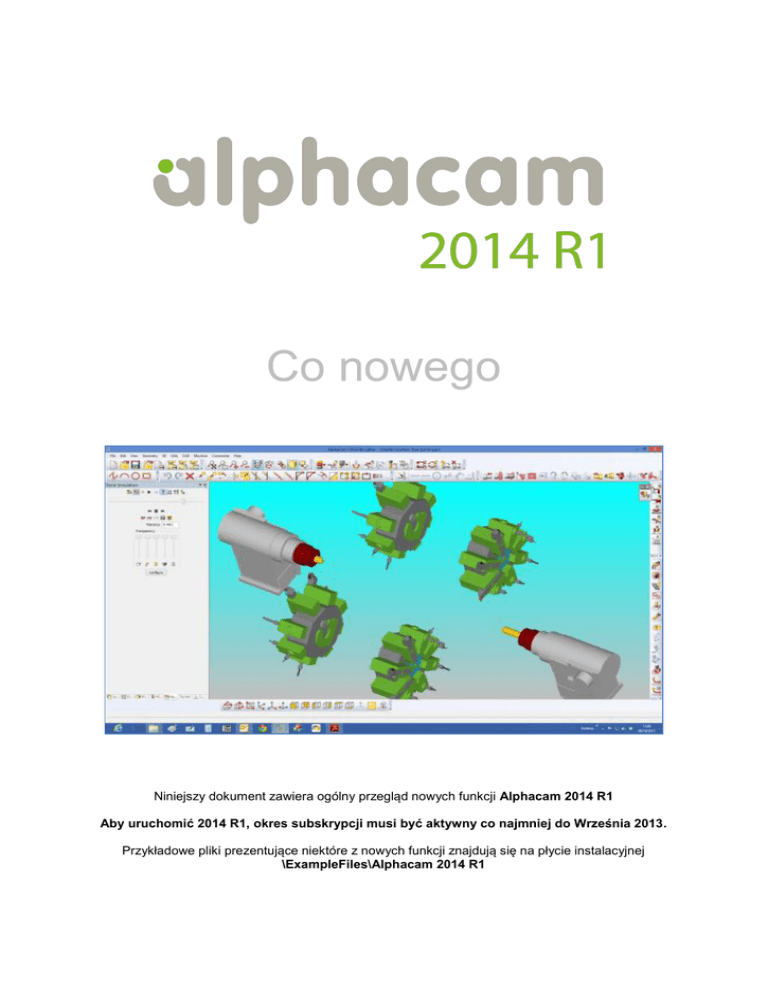

Co nowego
Niniejszy dokument zawiera ogólny przegląd nowych funkcji Alphacam 2014 R1
Aby uruchomić 2014 R1, okres subskrypcji musi być aktywny co najmniej do Września 2013.
Przykładowe pliki prezentujące niektóre z nowych funkcji znajdują się na płycie instalacyjnej
\ExampleFiles\Alphacam 2014 R1
: 2014 R1 co nowego
Spis treści
Spis treści ..................................................................................................................................................................................................... 2
Toczenie ....................................................................................................................................................................................................... 4
Zaawansowane narzędzia oraz głowice narzędziowe ............................................................................................................................... 4
Obrób Splajn lub Polilinię – Wielokrotne przejścia ..................................................................................................................................... 6
Wielo-procesowe przetwarzanie operacji 3D............................................................................................................................................. 6
Inne ulepszenia Toczenia ......................................................................................................................................................................... 7
Frezowanie Metalu\Drewna ........................................................................................................................................................................... 8
Narzędzia – bryły 3D................................................................................................................................................................................. 8
Obrób Splajn lub Polilinię – Wielokrotne przejścia ..................................................................................................................................... 8
Wielo-procesowe przetwarzanie operacji 3D............................................................................................................................................. 8
CAD to CAM ................................................................................................................................................................................................. 9
CAD to CAM – Zmiany w interfejsie użytkownika ...................................................................................................................................... 9
CAD to CAM – Obsługa plików bryłowych ................................................................................................................................................. 9
Narzędzia CSV ......................................................................................................................................................................................... 9
CAD Translatory ......................................................................................................................................................................................... 10
Nowy! - Spaceclaim Translator ............................................................................................................................................................... 10
DWG Import............................................................................................................................................................................................ 10
DXF Import ............................................................................................................................................................................................. 10
Wsparcie SolidWorks 2014 ..................................................................................................................................................................... 11
Wsparcie Rhino - Wersja 5 ..................................................................................................................................................................... 11
OBSŁUGIWANE WERSJE PLIKÓW CAD ................................................................................................................................................... 12
Alphacam Art .............................................................................................................................................................................................. 13
Aspire V4.0 ............................................................................................................................................................................................. 13
Nowe Clip Art’y do pobrania.................................................................................................................................................................... 13
Interfejs użytkownika ................................................................................................................................................................................... 14
Ulepszone Okno Dialagowe Narzędzi ..................................................................................................................................................... 14
Nowy schemat kolorów w obszarze roboczym Alphacam........................................................................................................................ 14
Ulepszenia Cabinet Door Manufacturing (CDM) .......................................................................................................................................... 15
CDM Raporty .......................................................................................................................................................................................... 15
Nesting........................................................................................................................................................................................................ 16
Usprawnienia Nesting’u .......................................................................................................................................................................... 16
Vero Software Limited
www.alphacam.pl
2 of 34
: 2014 R1 co nowego
Usprawnienia Automated Parametric Manufacturing (APM) ........................................................................................................................ 17
Ucinanie za pomocą innych plików ......................................................................................................................................................... 17
BTL Translator – Dodatkowe Wsparcie Prcesu ........................................................................................................................................... 18
NowyProces BTL .................................................................................................................................................................................... 18
API Rozszerzenia........................................................................................................................................................................................ 19
Usprawnienia API ................................................................................................................................................................................... 19
Part Modeler ............................................................................................................................................................................................... 20
Zaawansowane wyciągnięcie po profilach............................................................................................................................................... 20
Zaawansowane wyciągnięcie po ścieżce ................................................................................................................................................ 20
Edycja zaokrągleń na importowanych modelach ..................................................................................................................................... 20
'Fly Through' Tryb Przeglądania.............................................................................................................................................................. 20
Licencjonowanie ......................................................................................................................................................................................... 21
Cofanie licencji sieciowej przez internet .................................................................................................................................................. 21
Uaktualnienie Sentinel RMS do wersji 8.5.3 ............................................................................................................................................ 21
Raport zgłoszeń .......................................................................................................................................................................................... 22
Nowe Funkcje w Alphacam 2013 R2 ........................................................................................................................................................... 24
Wsparcie dla Windows 8 ............................................................................................................................................................................. 24
Nowa Symulacja Bryłowa ............................................................................................................................................................................ 24
Nowy Menadżer Programów NC ................................................................................................................................................................. 24
Rozbudowa API .......................................................................................................................................................................................... 25
Translator BTL – Wsparcie Procesu ............................................................................................................................................................ 25
Ulepszenia W Wytwarzaniu Drzwi (CDM) .................................................................................................................................................... 25
Ulepszenia Part Modeler ............................................................................................................................................................................. 26
Ogólne Ulepszenia ...................................................................................................................................................................................... 26
Załącznik A – Ulepszenia API w Alphacam 2014 R1. ................................................................................................................................. 27
API for Cut Spline or Polyline - ability to set number of cuts in X,Y and Z. ............................................................................................... 27
Add a BeforeExit event. .......................................................................................................................................................................... 28
Add "Bottom to Top" property to MillData for Helical Z Finishing. ............................................................................................................ 28
Z Contour Roughing - Ability to set the roughing tolerance...................................................................................................................... 28
Option to Disable "Manual" When Calling LeadData.ShowDialogBox. .................................................................................................... 29
Add Machining Engine Finishing methods............................................................................................................................................... 29
Cut between 2 geometries - Ability to set geometry/toolpath associative. ................................................................................................ 29
Add a new Boolean property UseLayerVisibility to the CadInputSettings object. ..................................................................................... 31
API: WheelCutSurfaceData object for "cut surface/solids with disk" ........................................................................................................ 31
www.alphacam.pl
3 of 34
: 2014 R1 co nowego
Toczenie
Zaawansowane narzędzia oraz głowice narzędziowe
Alphacam 2014 R1 wspiera całkowitą reprezentacje
bryłową narzędzi tokarskich oraz oprawek podczas
używania Symulacji Solid
Dodano pola w oknie “Definiowanie Narzędzia”,
definiujące zaawansowaną reprezentację graficzną.
Wersja 2014 R1, wspiera 3 rodzaje głowic
narzędziowych:



Obrotowe
Liniowe
Wymiennik narzędzia
Nowe polecenie ‘Otwórz głowicę’ jest dostępne
zarówno z menu urządzenia oraz ikony na karcie
Głowice w Managerze Projektu
www.alphacam.pl
4 of 34
: 2014 R1 co nowego
Wiele głowic może być wczytanych dla stworzenia
złożonych konfiguracji urządzenia.
Narzędzie I oprawka tokarska.
Wiele głowic narzędziowych.
www.alphacam.pl
5 of 34
: 2014 R1 co nowego
Urządzenia z przesuwnymi głowicami narzędziowymi
Obrób Splajn lub Polilinię – Wielokrotne przejścia
Opcja “Obrób Splajn lub Polilinię…” została
ulepszona. Istnieje teraz możliwość dodania
wielokrotnych przejść, definiując początkową i
końcową głębokość oraz ilość kroków
Ścieżki mogą być teraz ustawione jako
dwukierunkowe i automatycznie łączone w celu
uniknięcia kolizji narzędzia..
Wielo-procesowe przetwarzanie operacji 3D
Obróbka 3D w tle
Kilka operacji 3D może być przetwarzane
w tym samym czasie
Przerwij obróbkę 3D
Wstążka Operacje pokazuje, które
operacje są przetwarzane. Użytkownik
może przerwać, prze-edytować parametry i
ponowić obliczenia.
www.alphacam.pl
6 of 34
: 2014 R1 co nowego
Inne ulepszenia Toczenia

Część cykli może być rozwiązana przez dolną
głowicę narzędziową

Edytowalne Wejście\Wyjście dla
zbalansowanego wykończenia

Manager Projektu – możliwość edycji
Wejścia]Wyjścia dla operacji wykończenia

Możliwość ustalenia nowego kata dla
automatycznego Wejścia\Wyjścia
www.alphacam.pl
7 of 34
: 2014 R1 co nowego
Frezowanie Metalu\Drewna
Narzędzia – bryły 3D
Alphacam 2014 R1 wspiera całkowicie modele
bryłowe narzędzi do frezowania oraz oprawek
podczas używania Symulacji Solid.
Dodano pola w oknie “Definiowanie Narzędzia”,
definiujące zaawansowaną reprezentację graficzną
Obrób Splajn lub Polilinię – Wielokrotne przejścia
Opcja “Obrób Splajn lub Polilinię…” została
ulepszona. Istnieje teraz możliwość dodania
wielokrotnych przejść, definiując początkową i
końcową głębokość oraz ilość kroków
Ścieżki mogą być teraz ustawione jako
dwukierunkowe i automatycznie łączone w celu
uniknięcia kolizji narzędzia..
Wielo-procesowe przetwarzanie operacji 3D
Obróbka 3D w tle
Kilka operacji 3D może być przetwarzane
w tym samym czasie
Przerwij obróbkę 3D
Wstążka Operacje pokazuje, które
operacje są przetwarzane. Użytkownik
może przerwać, prze-edytować parametry i
ponowić obliczenia..
www.alphacam.pl
8 of 34
: 2014 R1 co nowego
CAD to CAM
CAD to CAM – Zmiany w interfejsie użytkownika
W poprzednich wersjach CAD to CAM nie był
domyślnie włączonym dodatkiem.
Z nową funkcjonalnością dostęp do CAD to
CAM jest teraz łatwiejszy dla każdego.
CAD to CAM – Obsługa plików bryłowych
Alphacam CAD to CAM „Przetwarzanie
Style_Do_Warstw” może teraz obsługiwać
części Part Modeler’a, SolidWorks’a, Solid
Edge’a oraz Inventor’a
Warstwy mogą być skonfigurowane w opcjach
ekstrakcji modelu bryłowego, następnie
importowane.
Nowa opcja Importy\Eksportu projektu,
umożliwia Eksport\Import plików do formatu
CSV. Jeżeli plik CSV nie jest odpowiedni,
można go sformatować za pomocą narzędzi
pliku CSV
Narzędzia CSV
Plik CSV może być teraz dostosowany do
potrzeb użytkownika.
Funkcje obejmują:





Remapping istniejących plików CSV,
Określanie stałych pól w mapie,
Wiele schematów mapowania,
Dodaj, usuń, zmodyfikuj nagłówki
Przetwarzanie plików wsadowych
www.alphacam.pl
9 of 34
: 2014 R1 co nowego
CAD Translatory
Nowy! - Spaceclaim Translator
Alphacam 2014 R1 wspiera teraz również pliki
systemu Spaceclaim do wersji 2012+.
Opcja zawarta jest w Alphacam Advanced oraz
Ultimate.
Alphacam może wczytywać pliki bryłowe I
powierzchniowe Spaceclaim.
Pliki 2D nie są wspierane.
DWG Import
Importer DWG został ulepszony o możliwość importu
plików AutoCAD 2014.
Nowa opcja Zachowaj widoczność warstwy
domyślnie jest zaznaczona.
DXF Import
Wprowadzone zostały usprawnienia importu plików
DXF:
 Punkty zaczepienia – tekst jest teraz
prawidłowo wstawiany oraz justowany
 Wbudowane formatowanie – format kodu są
interpretowane i stosowane do tekstu.
Specjalne znaki takie jak nawiasy klamrowe
„{}”, nie będą więcej wyświetlane
 Pozycja tekstu – właściwie spozycjonowane i
nie nakładające się na siebie. Przydatna do
wyświetlania tolerancji wymiaru
Nowa opcja Zachowaj widoczność warstwy
domyślnie jest zaznaczona.
www.alphacam.pl
10 of 34
: 2014 R1 co nowego
Wsparcie SolidWorks 2014
Alphacam 2014 R1 wspiera wczytywanie modeli
SolidWorks 2014 (*.SLDPRT).
Wsparcie Rhino - Wersja 5
Alphacam 2014 R1 wspiera wczytywanie plików
części Rhino 5.
Dodatkowo importer prawidłowo wczytuje splajny, tam
gdzie poprzednio konwertował na łuki i okręgi podczas
importu.
www.alphacam.pl
11 of 34
: 2014 R1 co nowego
OBSŁUGIWANE WERSJE PLIKÓW CAD
Alphacam importuje poniższe pliki CAD w danych modułach oprogramowania
E = Essential
S = Standard
A = Advanced
Translator and Version
U = Ultimate
Lathe
Mill
Wire
Router
Stone
Profiling
DXF/DWG (AutoCAD 2014)
ESAU
ESAU
SA
ESAU
ESAU
AU
IGES (bez specyfikacji wersji)
ESAU
ESAU
SA
ESAU
ESAU
AU
Rhino 5.0
SAU
SAU
SA
SAU
SAU
AU
STL (bez specyfikacji wersji)
SAU
SAU
A
SAU
SAU
AU
-
SAU
SA
SAU
SAU
AU
STEP AP214/AP203 (preferowane)
AU
AU
A
AU
AU
U
Part Modeler (obecne wersje)
AU
AU
A
AU
AU
U
VISI Version 20
AU
AU
A
AU
AU
U
Autodesk Inventor (obecne werscje, pliki IPT & IAM)
AU
AU
A
AU
AU
U
ACIS R23 (Kernel)
AU
AU
A
AU
AU
U
Parasolid 25.0.187 (Kernel)
AU
AU
A
AU
AU
U
SolidWorks 2014 (pliki SLDPRT)
AU
AU
A
AU
AU
U
SolidEdge ST5 (pliki PAR & PSM)
AU
AU
A
AU
AU
U
Spaceclaim 2012+
AU
AU
A
AU
AU
U
Postscript (darmowy dodatek) (bez specyfikacji wersji)
Dodatkowy koszt
Catia V4
AU
AU
A
AU
AU
U
Catia V5 R22
AU
AU
A
AU
AU
U
Creo Parametrics 2.0 (dawniej Pro/E Wildfire)
AU
AU
A
AU
AU
U
NX (NX8, dawniej Unigraphics NX)
AU
AU
A
AU
AU
U
Aby można było importować pliki Autodesk Inventor, Autodesk Inventor® lub Inventor® View™ muszą być zainstalowane.
Inventor® View™ można ściągnąć ze strony producenta Autodesk.
www.alphacam.pl
12 of 34
: 2014 R1 co nowego
Alphacam Art
Aspire V4.0
Najnowsza wersja Aspire V4.0 jest załączona do
instalacji Alphacam 2014 R1. Kluczowe usprawnienia
Aspire V4.0:




Ulepszony import\eksport plików
Nowe narzędzia do rysowania
Udoskonalone i rozszerzone narzędzia do
rysowania
Nowe narzędzia do modelowania
Aby zobaczyć dokument ‘Co nowego w Aspire V4.0’
Kliknij tutaj
Pamiętaj że ‘Aspire dla Alphacam’ wymaga licencji z
Alphacam.
Nowe Clip Art’y do pobrania
Kompleksowy zestaw zdjęć, filmów jest już dostępny
do pobrania w dziale Alphacam 2014 R1 na stronie
Customer Portal
Pliki są w formacie Vektorowym i mogą być
załadowane do Alphacam tylko licencjonowanym
Aspire dla Alphacam.
www.alphacam.pl
13 of 34
: 2014 R1 co nowego
Interfejs użytkownika
Ulepszone Okno Dialagowe Narzędzi
Ulepszone
zapamiętywanie\zapisywanie
posortowanych wielkości kolumn
(Nazwa, Numer, Typ, itd.)
Wspólny Layout okna
dialogowego, dodatkowe kolumny
dla narzędzi frezarskich i
tokarskich
Narzędzia mogą również być
załadowane z głowicami
narzędziowymi.
Nowy schemat kolorów w obszarze roboczym Alphacam
Obszar roboczy Alphacam zmienia się z
szaro-białego na niebiesko-szary kiedy
model bryłowy jest załadowany
Nowy schemat ułatwia wgląd w
importowane pliki do Alphacam
Domyślny schemat kolorów Alphacam, gdy
pracujemy na plikach Alphacam, nie zmienił
się.
www.alphacam.pl
14 of 34
: 2014 R1 co nowego
Ulepszenia Cabinet Door Manufacturing (CDM)
CDM Raporty
Silnik rapostowy Alphacam wspiera teraz
również CDM Raporty
Możliwość tworzenia dostosowanych
szablonów raportowych.
Inne ulepszenia CDM:


Możliwość uruchomienia
dostosowanego makra VBA dla
każdej przetwarzanej części
Możliwość kopiowania
zawartości jednego CDM do
drugiego
www.alphacam.pl
15 of 34
: 2014 R1 co nowego
Nesting
Usprawnienia Nesting’u
Poprawki plików zagnieżdżonych
w innych częściach.
Kombinowane Operacje oraz
Wejścia\Wyjścia nie były
prawidłowo analizowane, niektóre
części znikały.
Ulepszone wsparcie dla
elementów lustrzanych.
Strona narzędzia CW/CCW jest
zachowana kiedy część jest
lustrzanym odbiciem
Ulepszone wsparcie dla części
wewnątrz obszarów odpadów
większych części.
Lepsze rozpoznanie obszarów
wewnątrz większych części, które
mogą potencjalnie wspierać
wprowadzanie mniejszej części dla
lepszego wykorzystania arkuszy.
Poprawione nakładanie części z
listy Nesting’owej
Niektóre części z listy Nesting’owej
pokrywały się wzajemnie podczas
szybkiego nakładania.
www.alphacam.pl
16 of 34
: 2014 R1 co nowego
Usprawnienia Automated Parametric Manufacturing (APM)
Ucinanie za pomocą innych plików
Możliwość Ucinania geometrii za pomocą innego
pliku.
Komponenty takie jak drzwi z obrabianymi
rowkami mogą być przycinane używając plików
zewnętrznych (przesłony, otwory itp.) o
zmiennych wymiarach. To redukuje obróbkę i
pozwala dołączyć drobne wyroby metalowe do
projektu.
www.alphacam.pl
17 of 34
: 2014 R1 co nowego
BTL Translator – Dodatkowe Wsparcie Prcesu
NowyProces BTL
Translator BTL został usprawniony by
wspierać następujące procesy:



Slot (3/4-016-X)
Proces Zarysu dla
komponentów
Proces Przesłona dla
komponentów
www.alphacam.pl
18 of 34
: 2014 R1 co nowego
API Rozszerzenia
Usprawnienia API
Następujące usprawnienia zostały wprowadzone do interfejsu API w 2014 R1:

API for Cut Spline or Polyline - Possibility to set number of cuts in X,Y and Z.

Add "Bottom to Top" property to MillData for Helical Z Finishing.

Z Contour Roughing - Ability to set the roughing tolerance.

Option to Disable "Manual" When Calling LeadData.ShowDialogBox.

Add Machining Engine Finishing methods.

Cut between 2 geometries - Ability to set geometry/toolpath associative.

Add a new Boolean property UseLayerVisibility to the CadInputSettings object.
For more detailed information about these improvements - see Appendix A
www.alphacam.pl
19 of 34
: 2014 R1 co nowego
Part Modeler
Zaawansowane wyciągnięcie po profilach
Usprawnienia wprowadzono w Part Modeler 2014 R1.
Opcja umożliwia wykorzystanie zaawansowanych
profili oraz krzywych prowadzących.
Zaawansowane wyciągnięcie po ścieżce
Opcja umożliwia wykorzystanie krzywych
prowadzących dla jeszcze bardziej skomplikowanego
kształtu.
Ograniczenia:
 Krzywa prowadząca może być utworzona
narzędziami do rysowania w 3D (3D linia, 3D
Splajn, 3D NURBS)
 Limit 3 krzywych prowadzących
 Profil będzie wyciągnięty do najkrótsze
krzywej prowadzącej
Edycja zaokrągleń na importowanych modelach
Możliwość zmiany wymiaru zaokrąglenia na
importowanych do Part Modeler’a plikach CAD
Ograniczenia:
 Niemożność edycji zmiennego promienia
 Niemożność edycji promienia utworzonego
swobodnym formowaniem
'Fly Through' Tryb Przeglądania
Dodany został nowy tryb wyświetlania ‘Fly Through’
Daje to możliwość dynamicznego widoku przez model
i zbadanie wewnętrznych powierzchni, które wcześniej
nie były widziane. ‘Fly Through’ może być
kontrolowany za pomocą myszki 3D.
W tym trybie widoku nie można edytować modelu.
www.alphacam.pl
20 of 34
: 2014 R1 co nowego
Licencjonowanie
Cofanie licencji sieciowej przez internet
Alphacam 2014 R1 wprowadza możliwość cofnięcia licencji sieciowych w jednej prostej operacji za pomocą CLS
License Manager. Proszę zwrócić uwagę na następujące wymagania:
Wymagania:
 Sentinel RMS License Manager Version 8.5.1 lub wyższy zainstalowany na serwerze (version 8.5.3 jest
dostępny na tym DVD).
 CLS 2014 lub nowszy zainstalowany na serwerze (Alphacam nie musi być zainstalowany)
 Serwer musi mieć połączenie z internetem
Cech nowej metody:
 Wycofuje wszystkie licencje automatycznie o podanym Servercode
 W przypadku wielu produktów Vero zainstalowanych na serwerze o różnych servercode’ach jedynie
licencje dla wybranego servercode zostaną odwołane.
 Licencje nie może być odwołane, jeżeli którekolwiek z nich są w użyciu.
Sposób ten może być stosowany tylko przez CLS na komputerze serwera. Szczegółowe informacje na temat
sposobu korzystania z nowej procedury znajdują się network_RevokeLicense.pdf który umieszczony jest na
DVD.
Uaktualnienie Sentinel RMS do wersji 8.5.3
Alphacam 2014 R1 DVD zawiera najnowszą wersję serwera licencji, Sentinel RMS oraz narzędzia z nim
związanych. Zaleca się uaktualnienie do najnowszej wersji Sentinel RMS License Server, które można znaleźć w
katalogu instalacyjnym menedżera licencji \ Sentinel_RMS_Licensing \ na płycie DVD Alphacam.
www.alphacam.pl
21 of 34
: 2014 R1 co nowego
Raport zgłoszeń
To jest lista poprawek i ulepszeń wprowadzonych w Alphacam 2014 R1:
ID
Description
Closing Notes
39238
Selection - Improve/Enhance the selection of Alphacam.
Smart, right to left drag
Rejected. We cannot change GUI functionality for selection as
there are too many possible consequences. Selection windows
invoked by Macros or even old Parametric macros could be
broken.
39257
CAD to CAM Add-In - Ability to load the information of
the part files from a list (csv, txt, xls)
Work Planes - Allow same offset for multiple workplanes
Implemented.
Input CAD - DWG/DXF point import cause errors in
Alphacam
Alphacam Installation - Implement Alphacad Module
Type Selection
API: Add Machining Engine Finishing methods.
Fixed.
Input CAD - AutoCAD (DWG / DXF) - Alphacam hangs on
DWG file with text
Possibility to handle AC during the toolpath
generation/creation (Background calculations)
Button Bar - Create a feature to allow user to select
different Tool bar configurations
Lathe - Project manager - Finishing - Create a new option
to change the Lead-in/Out
Input CAD - AutoCAD (DWG / DXF) - Alphacam crashes
when file contains "Multi leader" text elements
Input CAD - DWG/DXF - Improvement to recognize
supplied file containing a solid body
Lathe - Select Tool - Possibility to have all the tool
information when selecting the tool
Fixed.
51655
Define Tool - TPD - Remove/Increase the characters limit
Implemented.
52562
Nesting - Finish operation causes parts to be nested
inside parts
Input CAD - IGES - No advanced options with
Standard/Essential licenses
Input CAD - AutoCAD (DWG / DXF) - Add support for
AutoCAD 2013/2014 DWG/DXF files
API - Cut between 2 geometries - Possibility to set
geometry/toolpath associative
Input CAD - AutoCAD (DWG / DXF) - Alphacam imports
text with a different size/scale (MText entity)
Input CAD - AutoCAD(DWG / DXF) - "Mtext" entity causes
crash on Alphacam
Select Tool - Improve dialog to remember/store the size
of the columns and how they were sorted (name,
number, type, etc)
Input CAD - Rhino - Support for Rhino 5
Fixed.
Cut Spline or Polyline - Possibility to set number of cuts in
X,Y and Z
Implemented.
40909
43751
44153
44984
45483
45809
45943
46086
47290
50216
50427
53253
53883
54026
55059
55210
55416
55961
57156
Implemented.
Implemented.
Implemented.
Implemented.
You should log on as a different user and it will have different
settings.
Implemented.
Fixed.
Fixed.
Lathe now uses same tool dialog box as other Alphacam
modules.
Fixed.
Implemented.
Implemented.
Fixed.
Fixed.
Implemented.
Implemented.
www.alphacam.pl
22 of 34
: 2014 R1 co nowego
ID
Description
Closing Notes
57218
Lathe - Developed Side view - Possibility to view work
plane on 3D view when activated
Lathe - Auto Lead-In/Out - Possibility to set angle
Fixed.
57300
Input CAD - Possibility to import SpaceClaim files
(*.scdoc)
New loader supports Spaceclaim files up to and including
version 2012+.
57333
Possibility to create a tool from a solid
Implemented.
57334
Operation - Possibility to change the tool in all suboperations in one time
Lathe - Part-Off cycle does not work correctly in the
bottom turret.
3D Machining - Add a “escape key” to stop toolpaths
calculation
Implemented.
57226
57451
57500
Implemented.
Fixed.
Implemented.. As Operations are started they appear in the
Operations List and marked as Processing. A Right Click will
invoke the Abort option.
Implemented.
57678
CDM - Support New Reports Add-In
57679
New Simulator - "Stock is not closed. This solid is not
suitable for simulation" error due a specific geometry
Fixed.
58112
Translate - 3D Part Rotation - The dialog option 'Rotate
Selected Items Only' is not translatable
Reports Add-In - Not giving accurate values for distance
and time
Display Operation Notes - Possibility to display even
without a Note
Input CAD - AutoCAD (DWG / DXF) - Fails to import file
Fixed.
58850
Input CAD - AutoCAD (DWG / DXF) - Possibility to import
with all layers selected
Implemented.. Select the new 'Maintain Layer Visibility' option
added to Input CAD dialog.
59252
Cut Between 2 Geos - Save "Apply Auto Lead In / Out"
checkbox configuration
Corner Drill Add-In - Several fixes
Implemented.
59503
NC Output Manager - Operation setups - It fails because
NC file output folder could not be created
Fixed.
59637
Fixed.
60087
Input CAD - DWG - Alphacam shows Invalid DXF file while
other software can open the file
Nesting - Onion Skin - It creates an unnecessary number
of passes depending of the number of sheets
NC Output Manager - Operation setups - File name
doesn't have the NC file name prefix
API - Add a BeforeExit event
60700
Quick Edit - "Name" field can't be translated
Fixed. -translation item $5036
60815
Rough / Finish - Edit/Update - After changing the
geometry associated to the operation if it has a large
initial stock Alphacam crashes
BTL Translator - Only one file is created if parts have the
same name
BTL Translator - Support for OUTLINE process
Fixed.
Fixed.
60997
Style - 3D Machining - Constant Cusp - Boundary is not
shown on operation associations on project manager
Alphacam support the loading of Solidworks 2014 parts
61388
Simulation - Wrong message displayed for program stops
Alphacam 2014 R1 supports the loading of Solidworks 2014
part files (.sldprt).
Fixed.
61283
API - Stone - Add Cut Surface/Solid with Disk members
Implemented.
58170
58173
58478
59437
59672
59790
60858
60860
60990
Fixed.
Implemented.
Fixed.
Implemented.
Fixed.
Fixed.
Function BeforeExit() added to API
Fixed.
Implemented.
www.alphacam.pl
23 of 34
: 2014 R1 co nowego
Nowe Funkcje w Alphacam 2013 R2
Wsparcie dla Windows 8
Alphacam 2013 R2 został przetestowany pod
względem kompatybilności z systemem operacyjnym
Windows 8.
Należy pamiętać, że Alphacam nie jest przeznaczony
do systemu Windows NT.
Nowa Symulacja Bryłowa
Alphacam 2013 R2 wprowadza wstępne wdrożenie nowego
modułu symulacji bryłowej. Nowy moduł przynosi wiele
usprawnień i obejmuje wsparcie dla:







Komponentów konfiguracji maszyny
Operacji frezowania
Obróbek 3-osiowych
4\5 osi indeksowanych
4\5 osi symultanicznych
Różnych konfiguracji kinematyki obrabiarki
Dodatkowe kombinacje obrotu części XY
Nowy Menadżer Programów NC
Dodatek zapewnia zwiększoną funkcjonalność dla programów
NC zapisywanych w Alphacam:


Zapis jednego lub wielu konfiguracji:
o Lokalizacji plików
o Typów pliku
o Postprocesora
Zapis konkretnych operacji obróbczych do oddzielnych
plików NC
www.alphacam.pl
24 of 34
: 2014 R1 co nowego
Rozbudowa API
Wiele dodatków, może być teraz sterowanych programowo
przez „Add-Ins Alphacam 1.0 Type Library”, zapewniając
dodatkowe wsparcie / elastyczność specjalnych projektów i
aplikacji na zamówienie.







Auto Menadżer Warstw
Auto Style
Menadżer programów NC
Zmień Raster na Vector
Raporty
Nesting
Oraz więcej...
Translator BTL – Wsparcie Procesu
Translator BTL został ulepszony, zawiera layout konfiguracji oraz
wspiera następujące procesy:




Klinowe
Na zakładkę
Połączenie okrągłe
Swobodny kontur
Ulepszenia W Wytwarzaniu Drzwi (CDM)



Nowa funkcja wierceń uchwytów
Wsparcie strefy Nestingu
Zwiększona wydajność
www.alphacam.pl
25 of 34
: 2014 R1 co nowego
Ulepszenia Part Modeler

Importer plików CAD jest teraz zaimplementowany w licencji Part Modeler
o NX, ACIS, Inventor, CATIA V5, Creo Parametric
Polecenie Przenieś Ścianę
o Przenoszenie kieszeni oraz wysp wokół modelu. Mogą być przeniesione z pierwotnego
położenia, względem punktu zerowego lub w stosunku do pozycji zdefiniowanej przez
użytkownika za pomocą translacji lub rotacji.
o Modyfikowanie obszarów operacji np. grubość ścianki kieszeni lub wysokość wyspy.
Poszczególne ściany można przesuwać za pomocą translacji lub rotacji względem osi XYZ.
o Ulepszenia te będą znacznie poprawiać przygotowanie produkcji podczas pracy plikami z
zewnętrznego źródła
Polecenie Lustro 3D
o Kopiuj (Nowy) – kopiuje elementy i zachowuje oryginalne elementy. Uwaga: Wszystkie
powiązane funkcje, takie jak dane gwintu i wykończenie powierzchni zostaną skopiowane. Jeśli
oryginalne operacje są edytowane, lustrzane elementy nie będą aktualizowane.
o Przenieś (Nowy) – przenosi elementy względem ściany lustra
o Odniesienie - kopiuje elementy i zachowuje oryginalne elementy. Uwaga: Wszystkie edytowane
operacje będą zaktualizowane do lustrzanych. Wszystkie powiązane operacje takie jak dane
gwintu nie będą przeniesione.
Polecenie Analizuj Profil
o Jeżeli profil jest wyciągany lub tworzony po ścieżce oraz zawiera zaokrąglenia to może być
przeanalizowany w celu ich identyfikacji
o Okno dialogowe Analizy Profilu zostało ulepszone by ułatwić ocenę i identyfikację problemów



Ogólne Ulepszenia










Obróbka Cylindryczna Profilu jest dodana już na poziomie modułu Advanced
Nowe polecenie Zatrzymaj Program
Nowe polecenie Znajdź Operację
Ulepszenia Automatycznych Mostków
Ulepszenia Oscylacji konturu
Udoskonalenia Raportów
Fale – nowa opcja automatycznego łączenia linii XY fali
Dodatek Split Nest – polecenie Zapisu Arkusza do Rysunku teraz wspiera tworzenie dokumentów
rysunkowych w panelu komend
Dużo Ulepszeń API
Wiele więcej…
www.alphacam.pl
26 of 34
: 2014 R1 co nowego
Załącznik A – Ulepszenia API w Alphacam 2014 R1.
API for Cut Spline or Polyline - ability to set number of cuts in X,Y and Z.
Example:
Public Sub CutSplineOrPolylineExample()
Dim
Dim
Dim
Dim
Dim
pthEllipse
pthMaterial
splSpline
MD
LD
As
As
As
As
As
Path
Path
Spline
MillData
LeadData3D
' Ensure a 5-Axis post is selected
App.SelectPost LicomdatPath & "Licomdat\RPosts.alp\Alpha Standard 5 Ax
Router.arp"
' Create an ellipse to machine
Set pthEllipse = ActiveDrawing.CreateEllipse(350, 200, 4, 4, 0, 0)
' Offset the geometry to create a material
Set pthMaterial = pthEllipse.Offset(20, acamRIGHT)(1)
pthMaterial.SetMaterial 0, -30
' Convert the elliptical path to a spline
Set splSpline = pthEllipse.CreateSpline(0.1)
' Select a tool to machine with
App.SelectTool LicomdatPath & "Licomdat\Rtools.alp\User - Waisted Side Cutter 20
- 10 - 20 mm.art"
' Create the MillData
Set MD = App.CreateMillData
With MD
' Depths of Cut
.DepthOfCut = 15
.SafeRapidLevel = 125
.Stock = 0
.FeedDownDistance = 10
.InitialStock = 20
.InitialDepthOfCut = 15
.NumberOfCuts = 5
.Bidirectional = True
' 5-Axis properties
.ChordError = 0.05
.ProcessType2 = acamProcessMACHINE_POLYLINE
.ToolAngleType = acamToolAnglePERP_TO_PATH
.ToolAngle = 25
.PolylineToolSide = acamRIGHT
' Create the lead-in/out object
Set LD = App.CreateLeadData3D
' Set the lead-in/out properties
www.alphacam.pl
27 of 34
: 2014 R1 co nowego
With LD
.LeadIn = acamLeadBOTH
.RadiusIn = 20
.LengthIn = 20
.AngleIn = 90
.SideIn = acamLeadRIGHT
.LeadOut = acamLeadBOTH
.RadiusOut = 20
.LengthOut = 20
.AngleOut = 90
.SideOut = acamLeadRIGHT
.Tolerance = 0.1
End With
' Set the lead-in/out object on the defined MillData
MD.SetLeadData3D LD
' Select the spline to cut
splSpline.Selected = True
' Machine the spline with the defined MillData
.CutPolylines
End With
End Sub
Add a BeforeExit event.
BeforeExit has been added to the Events Module:
Sub BeforeExit()
' Insert code to execute before Alphacam closes here
' Note: This event is called after the BeforeClose event
MsgBox "Before Exit"
End Sub
Add "Bottom to Top" property to MillData for Helical Z Finishing.
Please refer to the file called SurfaceFinishME.bas that is on the DVD in the folder:
<DVD>\ExampleFiles\API\VBMacros
Z Contour Roughing - Ability to set the roughing tolerance.
The roughing tolerance parameter has been added for the Z Contour Roughing cycle.
www.alphacam.pl
28 of 34
: 2014 R1 co nowego
Option to Disable "Manual" When Calling LeadData.ShowDialogBox.
Example:
Public Sub DisableManualLeadInOutOption()
Dim LD As LeadData
Dim MD As MillData
Dim SubOp As SubOperation
' get a suboperation
Set SubOp = App.ActiveDrawing.Operations(1).SubOperations(1)
' get the milldata from the suboperation
Set MD = SubOp.GetMillData
' get the leaddata from the milldata
Set LD = MD.GetLeadData
' disable the manual lead-in/out option
LD.AllowManual = False
' show the lead-in/out parameters
LD.ShowDialogBox
' (re)set the new leaddata for the milldata
MD.SetLeadData LD
' now (re)set the milldata for the suboperation
SubOp.SetMillData MD
End Sub
Add Machining Engine Finishing methods.
Please refer to the file called SurfaceFinishME.bas that is on the DVD in the folder:
<DVD>\ExampleFiles\API\VBMacros
Cut between 2 geometries - Ability to set geometry/toolpath associative.
New object Cut2GeosData
Example:
Public Sub CutBetween2Geos()
Dim
Dim
Dim
Dim
Dim
Dim
CutGeos
MD
LD
Tps
geoProg
geoAux
As
As
As
As
As
As
Cut2GeosData
MillData
LeadData
Paths
Path
Path
' Open the sample drawing
App.OpenDrawing LicomdirPath & "Licomdir\CadFiles\CutBetween2Geos.ard"
www.alphacam.pl
29 of 34
: 2014 R1 co nowego
' Select tool to use
App.SelectTool LicomdatPath & "Licomdat\RTools.alp\Flat - 10mm.art"
' Create MillData object
'Put MillData
MD.Diameter = 10
MD.ToolNumber = 1
MD.OffsetNumber = 1
MD.SafeRapidLevel = 50
MD.CutFeed = 5000
MD.DownFeed = 1000
MD.XYCorners = 0
MD.LoopRadius = 0
MD.FeedDownDistance = 1
MD.StepLength = 1
MD.ChordError = 0.01
MD.PolylineToolSide = acamRIGHT
MD.StockXY = 0
MD.StockZ = 0
' Create the lead data
Set LD = App.CreateLeadData
'Put lead data
LD.LeadIn = acamLeadNONE
LD.LeadOut = acamLeadNONE
LD.LengthIn = 0
LD.LengthOut = 0
LD.Radius = 0
LD.Angle = 0
MD.SetLeadData LD
Set CutGeos = MD.Cut2GeosData
With CutGeos
' Set Cut2GeosData object with properties for cutting between 2 geometries
.FinalXYStock = 0.1
.FinalZStock = 1
.InitialXYStock = 1
.InitialZStock = 2
.RapidDownDistance = 1
' Specify the geometry to cut between
Set geoProg = ActiveDrawing.Layers("Programming").Geometries(1)
Set geoAux = ActiveDrawing.Layers("Auxiliary").Geometries(1)
' Cut between the 2 geometries (geoProg and geoAux) using the defined MillData
' Note: Pairs of vertical 3D Polylines will force the tool to be vertical
between these points
Set Tps = .CutBetween2Geometries(geoProg, geoAux)
End With
End Sub
www.alphacam.pl
30 of 34
: 2014 R1 co nowego
Add a new Boolean property UseLayerVisibility to the CadInputSettings object.
Description:
UseLayerVisibility – (Boolean) Set to true to use the layer visibility settings from the DXF file, false to make all
layers visible.
Example:
Sub UseLayerVisibilityExample()
'Load example.dxf and force all layers to be visible
CadInputSettings.UseLayerVisibility = False
App.OpenDxfFile "C:\TestFiles\DXF\Example.dxf", True
End Sub
API: WheelCutSurfaceData object for "cut surface/solids with disk"
Description:
New Methods for Cutting Surfaces/Solids with Disks
Example:
Attribute VB_Name = "SurfaceSolid"
Option Explicit
Public Sub DiskRoughSolid()
App.SelectTool "C:\licomdat\stools.alp\Disk - 150mm dia 5mm thick 1mm rad.ast"
Dim SP As SolidPart
For Each SP In App.ActiveDrawing.SolidParts
SP.Selected = True
Next SP
Dim MD As MillData
Dim WCSD As WheelCutSurfaceData
Set WCSD = MD.WheelCutSurfaceData
MD.Stock = 0.5
WCSD.Method = acamWheelSurfaceMethodRoughing
WCSD.UpperZ = 0
WCSD.LowerZ = -60
WCSD.Step = 10
WCSD.ClearancePlane = 150
WCSD.MaximumDepth = 100
WCSD.MaterialTop = 0
WCSD.MinDistForRapid = 0
WCSD.DepthOfCut = 10
WCSD.CleanerCutFeed = 500
WCSD.FeedDownDistance = 2
WCSD.CuttingOrder = acamWheelCutSurfaceOrderLevel
WCSD.Bidirectional = True
WCSD.BottomToTop = True
www.alphacam.pl
31 of 34
: 2014 R1 co nowego
Dim Ps As Paths
Set Ps = WCSD.CutSolidsWithDisk
'MsgBox Ps.Count
End Sub
Public Sub DiskGuideCurve()
Dim SP As SolidPart
SP.Selected = True
Next SP
Dim MD As MillData
MD.Stock = 0.5
WCSD.Method = acamWheelSurfaceMethodGuideCurveFinishing
WCSD.Step = 5
WCSD.Bidirectional = False
WCSD.CutDirection = acamWheelCutDirectionPlusToMinus
WCSD.ChordTolerance = 0.1
WCSD.SetGuideCurve App.ActiveDrawing.Geometries(1)
WCSD.CutSolidsWithDisk
End Sub
Public Sub DiskFinish()
Dim SP As SolidPart
SP.Selected = True
Next SP
Dim MD As MillData
MD.Stock = 0.5
WCSD.Method = acamWheelSurfaceMethodFinishing
WCSD.UpperZ = 0
WCSD.LowerZ = -30
WCSD.Step = 5
WCSD.CutDirection = acamWheelCutDirectionMinusToPlus
WCSD.LeadAndLinks = True
WCSD.LeadExtensionLength = 5
www.alphacam.pl
32 of 34
: 2014 R1 co nowego
WCSD.LeadArcRadius = 20
WCSD.LeadRampAngle = 45
WCSD.CutSolidsWithDisk
End Sub
Public Sub DiskSideCutFinish()
Dim SF As Surface
For Each SF In App.ActiveDrawing.Surfaces
SF.Selected = True
Next SF
Dim MD As MillData
MD.Stock = 2
MD.CutFeed = 777
WCSD.Method = acamWheelSurfaceMethodSideCutFinishing
WCSD.UpperZ = -20
WCSD.LowerZ = -50
WCSD.Step = 10
WCSD.ChordTolerance = 0.1
WCSD.CutSurfacesWithDisk
End Sub
Public Sub DiskRoughSurface()
Dim SF As Surface
For Each SF In App.ActiveDrawing.Surfaces
SF.Selected = True
Next SF
Dim MD As MillData
MD.Stock = 0.5
WCSD.Method = acamWheelSurfaceMethodRoughing
WCSD.UpperZ = 0
WCSD.LowerZ = -70
WCSD.Step = 10
WCSD.MaximumDepth = 100
WCSD.MaterialTop = 50
WCSD.MinDistForRapid = 0
WCSD.DepthOfCut = 10
WCSD.CleanerCutFeed = 500
www.alphacam.pl
33 of 34
: 2014 R1 co nowego
WCSD.CuttingOrder = acamWheelCutSurfaceOrderLevel
Dim Ps As Paths
Set Ps = WCSD.CutSurfacesWithDisk
'MsgBox Ps.Count
End Sub
www.alphacam.pl
34 of 34

Nowości Alphacam 2014 R1 ()

Transkrypt

Podobne dokumenty

pobierz - Bob the Builder
