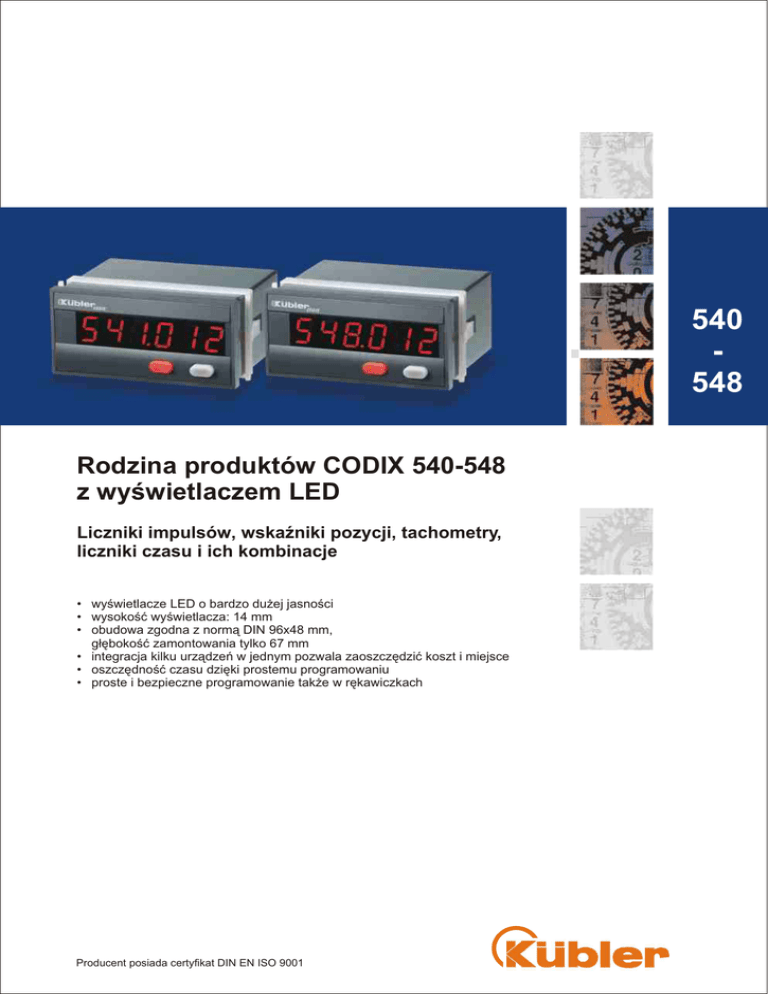

Rodzina produktów CODIX 540-548
z wyœwietlaczem LED
Liczniki impulsów, wskaŸniki pozycji, tachometry,
liczniki czasu i ich kombinacje
• wyœwietlacze LED o bardzo du¿ej jasnoœci
• wysokoœæ wyœwietlacza: 14 mm
• obudowa zgodna z norm¹ DIN 96x48 mm,
g³êbokoœæ zamontowania tylko 67 mm
• integracja kilku urz¹dzeñ w jednym pozwala zaoszczêdziæ koszt i miejsce
• oszczêdnoœæ czasu dziêki prostemu programowaniu
• proste i bezpieczne programowanie tak¿e w rêkawiczkach
Producent posiada certyfikat DIN EN ISO 9001
Któryœ zawsze pasuje...
Koncepcja rodziny urz¹dzeñ:
w³aœciwe urz¹dzenie do ka¿dego zastosowania
G³ówne korzyœci:
• obudowa zgodna z norm¹ DIN 96x48 mm, g³êbokoœæ zabudowy
tylko 67 mm
• 6 pozycyjny bardzo jasny wyœwietlacz LED o wysokoœci 14 mm,
zastêpuje on z powodzeniem du¿e kosztowne wyœwietlacze
• wygodne i proste programowanie dwoma przyciskami tak¿e w
rêkawiczkach
• przy³¹czenia elektryczne zrealizowane za pomoc¹ zacisków
œrubowych na wtyku
• stopieñ ochrony IP65 (panel czo³owy)
• dowolne kszta³ty impulsu wejœciowego (dziêki zastosowaniu
przerzutnika Schmitta)
• integracja kilku urz¹dzeñ w jednym redukuje koszty zakupu
i monta¿u
• nowoczesna obudowa
Typ
funkcja
licznik sumuj¹cy
wskaŸnik pozycji
tachometr/czêstoœciomierz
licznik czasu/krótkich odcinków czasu
sumator i tachometr
sumator i licznik czasu
podwójny licznik czasu
wyjœcie z izolacj¹ optyczn¹ (opcja)
540
541
542
543
544
545
x
546
547
548
2x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
Dostêpny tak¿e w obudowie DIN 48x24
CODIX 540
Licznik impulsów
• zakres wyœwietlania 0..999 999
z wygaszaniem zer nieznacz¹cych
• stan przepe³nienia licznika sygnalizowany
jest wyœwietlaniem wartoœci bez wygaszenia
zer nieznacz¹cych, zliczanie rozpoczyna siê
od zera
• maksymalna czêstotliwoœæ zliczania do
20 kHz (mo¿e byæ ograniczona w trybie
programowania do 30 Hz)
• przycisk SET s³u¿y do zerowania licznika
(mo¿e byæ zablokowane w trybie
programowania)
• jedno wejœcie zliczaj¹ce
• jedno wejœcie zeruj¹ce (mo¿na
zablokowaæ w trybie programowania)
• numer handlowy:
6.540.012.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
CODIX 541
Licznik impulsów i wskaŸnik pozycji
• zakres wyœwietlania -199 999..0..999 999
z wygaszaniem zer nieznacz¹cych
• przepe³nienie licznika jest sygnalizowane
poprzez pulsowanie wartoœci wyœwietlanej z
czêstotliwoœci¹ 1 Hz (przepe³nienie nie
powoduje utraty zliczanych impulsów do
jednej dekady w górê i w dó³)
• maksymalna czêstotliwoœæ zliczania 20 kHz
(mo¿e byæ ograniczona w trybie
programowania do 30 Hz)
• przycisk SET resetuje licznik do
zaprogramowanej wartoœci nastawnej
(mo¿e byæ zablokowane w trybie
programowania)
• 2 wejœcia zliczaj¹ce
• wejœcie resetuj¹ce (mo¿na zablokowaæ w
trybie programowania)
• wspó³czynnik skalowania (0.0001...99.9999)
• opcjonalnie: wyjœcie z optoizolacj¹ przy
wartoœci zliczanej 0
• zliczanie: wejœcie steruj¹ce kierunkiem
zliczania, ró¿nicowe, funkcja dyskryminatora
fazy (tek¿e z dwukrotn¹ multiplikacj¹
impulsów)
• numer handlowy:
6.541.01X.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
wyjœcia
0 = bez wyjœcia
1 = wyjœcie optoizolowane
CODIX 542
Miernik czêstotliwoœci i tachometr
• zakres wyœwietlania 0..999 999 z
wygaszaniem zer nieznacz¹cych
• wyœwietlanie w 1/s lub 1/min
(programowane)
• przepe³nienie licznika jest sygnalizowane
poprzez pulsowanie wartoœci wyœwietlanej
z czêstotliwoœci¹ 1 Hz
• maksymalna czêstotliwoœæ zliczania do
20 kHz (mo¿e byæ ograniczona w trybie
programowania do 30 Hz)
• jedno wejœcie licz¹ce
• zasada zliczania:
pomiar czasu trwania okresu (z tworzeniem
wartoœci œredniej dla wy¿szych
czêstotliwoœci)
• opcjonalnie: wyjœcie z optoizolacj¹ w
przypadku gdy f = 0 (np.w przypadku
braku ruchu)
• wspó³czynnik skaluj¹cy (0.0001...99.9999)
• numer handlowy:
6.542.01X.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
wyjœcia
0 = bez wyjœcia
1 = optosprzêgacz
CODIX 543
CODIX 544
CODIX 545
Licznik godzin pracy i krótkich odcinków
czasu
• zakres wyœwietlania 0..999 999 z
wygaszaniem zer nieznacz¹cych
• przy aktywnym zliczaniu pulsuje punkt
przy najmniej znacz¹cej dekadzie
• zliczanie w sekundach, minutach,
godzinach b¹dŸ w trybie h.min.s (funkcja
programowana) po³o¿enie punktu
dziesiêtnego decyduje o rozdzielczoœci
zliczania
• rozdzielczoœæ: do 0.001 s!
• przycisk SET do zerowania licznika (mo¿e
byæ zablokowane w trybie programowania)
• bramka, start, stop zrealizowane przez
2 wejœcia (programowalne)
• 1 wejœcie zeruj¹ce (mo¿na zablokowaæ w
trybie programowania)
• tryby pracy: licznik godzin lub krótkich
odcinków czasu (zale¿nie od rozdzielczoœci)
• opcja: wyjœcie optoizolowane do nadzoru
ruchu
• numer handlowy:
6.543.01X.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
wyjœcia
1 = optoizolator
2 = bez wyjœcia
Urz¹dzenie wielofunkcyjne
• funkcje 541-543 w jednym urz¹dzeniu.
Rodzaj wykonywanej funkcji mo¿na
zaprogramowaæ
• numer handlowy:
6.544.01X.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
wyjœcia
1 = optoizolator
2 = bez wyjœcia
Licznik impulsów i licznik obrotów
• zakres wyœwietlania 0..999 999 z
wygaszaniem zer nieznacz¹cych
• przepe³nienie w trybie licznika obrotów
jest sygnalizowane poprzez pulsowanie
wartoœci wyœwietlanej z czêstotliwoœci¹
1 Hz (w trybie licznika impulsów jest
sygnalizowane brakiem wygaszania zer
nieznacz¹cych)
• wyœwietlanie w trybie 1/s lub 1/min
(programowane)
• maksymalna czêstotliwoœæ zliczania do
20 kHz
• przycisk SET zeruje licznik (mo¿e byæ
zablokowane w trybie programowania)
• przycisk 2 s³u¿y do prze³¹czania pomiêdzy
funkcj¹ licznika impulsów i obrotów
• jedno wejœcie zliczaj¹ce
• jedno wejœcie resetuj¹ce (mo¿na
zablokowaæ w trybie programowania)
• osobne wspó³czynniki skaluj¹ce dla licznika
impulsów i obrotów (0.00001..99.9999)
• zasada pomiaru: w trybie czêstoœciomierza
pomiar czasu trwania okresu (z tworzeniem
wartoœci œredniej dla wy¿szych
czêstotliwoœci)
• numer handlowy:
6.545.012.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
CODIX 546
CODIX 547
CODIX 548
Podwójny licznik impulsów
• zakres wyœwietlania 0..999 999 z
wygaszaniem zer nieznacz¹cych
• przepe³nienie licznika impulsów jest
sygnalizowane brakiem wygaszania zer
nieznacz¹cych
• maksymalna czêstotliwoœæ zliczania 20 kHz
• przycisk SET s³u¿y do zerowania licznika
(mo¿e byæ zablokowane w trybie
programowania oddzielnie dla
ka¿dego licznika)
• przycisk 2 s³u¿y do prze³¹czania pomiêdzy
funkcj¹ licznika 1 i 2
• jedno wejœcie zliczaj¹ce
• jedno wejœcie resetuj¹ce (dzia³anie na
ka¿dy z liczników programowane i
blokowane oddzielnie w trybie
programowania)
• wspó³czynnik skalowania
• numer handlowy
6.546.012.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
Licznik impulsów i licznik czasu
• zakres wyœwietlania 0..999 999 z
wygaszaniem zer nieznacz¹cych
• przy aktywnym zliczaniu pulsuje punkt przy
najmniej znacz¹cej dekadzie; przepe³nienie
licznika impulsów jest sygnalizowane
brakiem wygaszania zer nieznacz¹cych
• w trybie licznika impulsów: punkt dziesiêtny
s³u¿y tylko do zmiany funkcji wyœwietlania
• w trybie licznika czasu: zliczanie w
sekundach, minutach, godzinach, i w trybie
h.min.s (programowane). Punkt dziesiêtny
decyduje o rozdzielczoœci licznika.
• przycisk SET zeruje wartoœæ licznika
(funkcjê mo¿na zablokowaæ dla ka¿dej z
funkcji licznika osobno w trybie
programowania)
• przycisk 2 s³u¿y do prze³¹czania pomiêdzy
funkcj¹ licznika impulsów i czasu
• maksymalna czêstotliwoœæ zliczania
20 kHz
• jedno wejœcie zliczajace
• bramka, start, stop zosta³y zrealizowane za
pomoc¹ 2 wejœæ (programowalne)
• jedno wejœcie resetuj¹ce (dzia³anie
programowane oddzielnie dla licznika
impulsów i czasu)
• wspó³czynnik skalowania
• numer handlowy:
6.547.012.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
Podwójny licznik czasu
• zakres wyœwietlania 0..999 999 z
wygaszaniem zer nieznacz¹cych
• przy aktywnym zliczaniu pulsuje punkt przy
najmniej znacz¹cej dekadzie; przepe³nienie
licznika impulsów jest sygnalizowane
brakiem wygaszania zer nieznacz¹cych
• zliczanie w sekundach, minutach,
godzinach, i w trybie h.min.s
(programowane). Punkt dziesiêtny decyduje
o rozdzielczoœci
• przycisk SET s³u¿y do zerowania licznika
(funkcjê mo¿na zablokowaæ w trybie
programowania)
• przycisk 2 s³u¿y do prze³¹czania pomiêdzy
wyœwietlaniem wartoœci licznika 1 i 2
• bramka, start, stop zosta³y zrealizowane za
pomoc¹ 2 wejœæ (programowalne)
• jedno wejœcie resetuj¹ce (dzia³anie
programowalne oddzielnie dla ka¿dego
kana³u)
• numer handlowy:
6.548.012.X00
napiêcie zasilania
0 = 90..260 V AC
3 = 10..30 V DC
Edited by Foxit PDF Editor
Copyright (c) by Foxit Software Company, 2004
For Evaluation Only.
Wymiary:
Parametry elektryczne
• napiêcie zasilania: 10..30 V DC
• podtrzymanie danych w EEPROM (1 milion cykli lub 10 lat)
• odpornoœæ na zak³ócenia zgodnie z EN 50081-2; EN 55011 klasa B; EN 50082-2
temperatura otoczenia -10°C...+50°C
• poziomy sygna³ów wejœciowych
AC:
zero logiczne: 0 V DC...4 V DC
jedynka logiczna: 12...30 V DC
DC:
zero logiczne: 0...0.2 x UB
jedynka logiczna: 0.6 x UB...30 V DC
• opornoœæ wejœciowa 10 kÙ
• maksymalna moc prze³¹czana wyjœæ optoizolowanych: 10 mA przy 30 V DC
• maksymalny pobór mocy:
AC: 6.6 VA
DC: 1.2 W
• polaryzacja wejœæ: programowana dla wszystkich wejœæ wspólnie
• dok³adnoœæ tachometru: 0.1 %
• dok³adnoœæ licznika czasu: 50 ppm
• stopieñ zabezpieczenia IP 65 (od czo³a)
