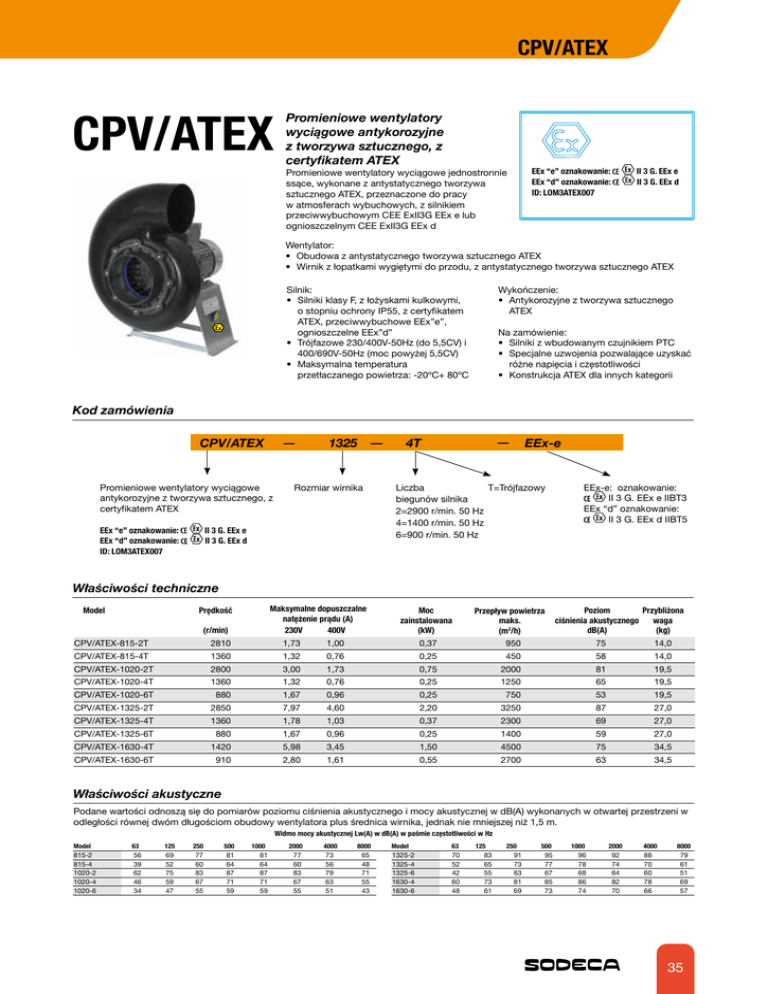

Karta katalogowa CPV/ATEX

CPV/ATEX
CPV/ATEX
Promieniowe wentylatory
wyciągowe antykorozyjne
z tworzywa sztucznego, z
certyfikatem ATEX
Promieniowe wentylatory wyciągowe jednostronnie
ssące, wykonane z antystatycznego tworzywa
sztucznego ATEX, przeznaczone do pracy
w atmosferach wybuchowych, z silnikiem
przeciwwybuchowym CEE ExII3G EEx e lub
ognioszczelnym CEE ExII3G EEx d
EEx “e” oznakowanie:
EEx “d” oznakowanie:
ID: LOM3ATEX007
II 3 G. EEx e
II 3 G. EEx d
Wentylator:
• Obudowa z antystatycznego tworzywa sztucznego ATEX
• Wirnik z łopatkami wygiętymi do przodu, z antystatycznego tworzywa sztucznego ATEX
Silnik:
• Silniki klasy F, z łożyskami kulkowymi,
o stopniu ochrony IP55, z certyfikatem
ATEX, przeciwwybuchowe EEx”e”,
ognioszczelne EEx”d”
• Trójfazowe 230/400V-50Hz (do 5,5CV) i
400/690V-50Hz (moc powyżej 5,5CV)
• Maksymalna temperatura
przetłaczanego powietrza: -20ºC+ 80ºC
Wykończenie:
• Antykorozyjne z tworzywa sztucznego
ATEX
Na zamówienie:
• Silniki z wbudowanym czujnikiem PTC
• Specjalne uzwojenia pozwalające uzyskać
różne napięcia i częstotliwości
• Konstrukcja ATEX dla innych kategorii
Kod zamówienia
CPV/ATEX
1325
Promieniowe wentylatory wyciągowe
antykorozyjne z tworzywa sztucznego, z
certyfikatem ATEX
EEx “e” oznakowanie:
EEx “d” oznakowanie:
ID: LOM3ATEX007
Rozmiar wirnika
II 3 G. EEx e
II 3 G. EEx d
4T
EEx-e
Liczba
T=Trójfazowy
biegunów silnika
2=2900 r/min. 50 Hz
4=1400 r/min. 50 Hz
6=900 r/min. 50 Hz
EEx-e: oznakowanie:
II 3 G. EEx e IIBT3
EEx “d” oznakowanie:
II 3 G. EEx d IIBT5
Właściwości techniczne
Model
Maksymalne dopuszczalne
natężenie prądu (A)
400V
230V
Prędkość
(r/min)
Moc
zainstalowana
(kW)
Przepływ powietrza
maks.
(m3/h)
Przybliżona
Poziom
waga
ciśnienia akustycznego
(kg)
dB(A)
CPV/ATEX-815-2T
2810
1,73
1,00
0,37
950
75
14,0
CPV/ATEX-815-4T
1360
1,32
0,76
0,25
450
58
14,0
CPV/ATEX-1020-2T
2800
3,00
1,73
0,75
2000
81
19,5
CPV/ATEX-1020-4T
1360
1,32
0,76
0,25
1250
65
19,5
CPV/ATEX-1020-6T
880
1,67
0,96
0,25
750
53
19,5
CPV/ATEX-1325-2T
2850
7,97
4,60
2,20
3250
87
27,0
CPV/ATEX-1325-4T
1360
1,78
1,03
0,37
2300
69
27,0
CPV/ATEX-1325-6T
880
1,67
0,96
0,25
1400
59
27,0
CPV/ATEX-1630-4T
1420
5,98
3,45
1,50
4500
75
34,5
CPV/ATEX-1630-6T
910
2,80
1,61
0,55
2700
63
34,5
Właściwości akustyczne
Podane wartości odnoszą się do pomiarów poziomu ciśnienia akustycznego i mocy akustycznej w dB(A) wykonanych w otwartej przestrzeni w
odległości równej dwóm długościom obudowy wentylatora plus średnica wirnika, jednak nie mniejszej niż 1,5 m.
Widmo mocy akustycznej Lw(A) w dB(A) w paśmie częstotliwości w Hz
Model
815-2
815-4
1020-2
1020-4
1020-6
63
56
39
62
46
34
125
69
52
75
59
47
250
77
60
83
67
55
500
81
64
87
71
59
1000
81
64
87
71
59
2000
77
60
83
67
55
4000
73
56
79
63
51
8000
65
48
71
55
43
Model
1325-2
1325-4
1325-6
1630-4
1630-6
63
70
52
42
60
48
125
83
65
55
73
61
250
91
73
63
81
69
500
95
77
67
85
73
1000
96
78
68
86
74
2000
92
74
64
82
70
4000
88
70
60
78
66
8000
79
61
51
69
57
35
CPV/ATEX
Wymiary w mm
CPV-815...1630
Model
A
CPV/ATEX-815
A1
B
C
C1
303 335 521 360 100
x1
Y
260 30 125 100 281177,5 125 8 355 335 180 160
C2
c
øD
E
H
H1
øKøO1
V
v
X
90
CPV/ATEX-1020-2T340397 593445,5 116 329,5 32 160 100 290 223 160 8 355 335 180 160127,5
CPV/ATEX-1020-4/6T340397584422,5 116 306,5 32 160 100 281 223 160 8 355 335 180 160122,5
CPV/ATEX-1325-2T413505 735 494 130
364 35 200 103 370 265 200 8 400 380 180 160 125
CPV/ATEX-1325-4/6T413505716432,5 130 302,5 35 200 103 351 265 200 8 400 380 180 160 113,5
CPV/ATEX-1630-4T490602 890536,5 145 391,5 35 250 117 440 323 250 8 450 430 240 220142,5
CPV/ATEX-1630-6T490602 880 503 145
358 35 250 117 430 323 250 8 450 430 240 220 138
Krzywe charakterystyczne
Q= Przepływ powietrza w m3/h, m3/s i CFM.
2T=3000 r/min.
36
Pe= Ciśnienie statyczne w mmH2O, Pa i InWG.
4T=1500 r/min.
CPV/ATEX
Krzywe charakterystyczne
Q= Przepływ powietrza w m3/h, m3/s i CFM.
Pe= Ciśnienie statyczne w mmH2O, Pa i InWG.
4T=1500 r/min.
6T=1000 r/min.
Pozycje
Akcesoria
Dostarczany standardowo LG 90
Patrz rozdział dotyczący akcesoriów.
LG 0
LG 45
LG 90
LG 315
RD 0
RD 45
RD 90
RD 315
INT
PANELE
AR
RFT/ RFM
S
37
