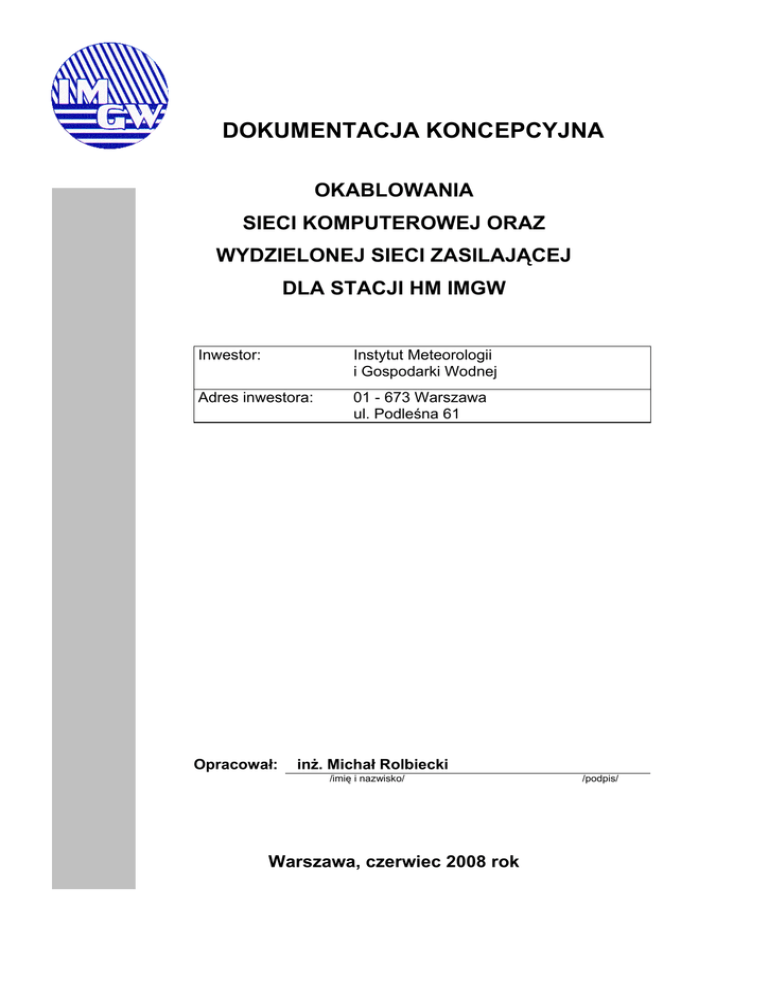

DOKUMENTACJA KONCEPCYJNA
OKABLOWANIA
SIECI KOMPUTEROWEJ ORAZ
WYDZIELONEJ SIECI ZASILAJĄCEJ
DLA STACJI HM IMGW
Inwestor:
Instytut Meteorologii
i Gospodarki Wodnej
Adres inwestora:
01 - 673 Warszawa
ul. Podleśna 61
Opracował:
inż. Michał Rolbiecki
/imię i nazwisko/
Warszawa, czerwiec 2008 rok
/podpis/
DOKUMENTACJA KONCEPCYJNA –STAJA HM IMiGW
Spis treści
I.
INFORMACJE WSTĘPNE
3
1.
Wstęp.
3
2.
Podstawa opracowania dokumentacji.
3
3.
Zakres opracowania
3
II. ZAŁOŻENIA TECHNICZNE
4
III. NORMY I REGULACJE PRAWNE
6
1.
Okablowanie sygnałowe
6
2.
Okablowanie wydzielonego zasilania.
6
IV. OPIS TECHNICZNY OKABLOWANIA LOGICZNEGO
7
1.
Struktura sieci komputerowej.
7
2.
Punkty dystrybucyjne.
8
2.1.
Punkt dystrybucyjny PD
8
3.
Opis niektórych elementów systemu MOLEX PowerCat
8
3.1.
Kabel UTP PowerCat PVC 4 pary.
8
3.2.
Panel 19-calowy 24 lub 48xRJ45, KATT/HD, 568B, UTP.
10
3.3.
ModMosaic M1 1xRJ45, Prosty, 568B, UTP, PowerCat.
11
3.4.
Panel 19-calowy z wieszakami 1U lub 2U, Grafitowy.
13
3.5.
Listwy elektroinstalacyjne.
14
V. ZALECENIA EKSPLOATACYJNE SYSTEMU SIECI SYGNAŁOWEJ
15
VI. OPIS TECHNICZNY OKABLOWANIA SIECI WYDZ. ZASILANIA
17
1.
Struktura sieci wydzielonego zasilania.
17
2.
Opis wypełnienia tablic zasilających.
17
3.
Rozdzielnica TK.
17
4.
Osprzęt elektroinstalacyjny.
18
5.
Ochrona przeciwprzepięciowa.
18
6.
Obliczenia techniczne.
18
VII. OGÓLNE ZASADY EKSPL. I KONSERW. INSTALACJI ZASILAJĄCEJ
21
VIII. Rysunki
24
IX. POMIARY
29
1.
Pomiary okablowania sieci logicznej - okablowanie miedziane
29
2.
Pomiary sieci elektrycznej
29
2
I.
INFORMACJE WSTĘPNE
1. Wstęp.
Przedmiotem poniższego opracowania jest dokumentacja projektowa okablowania
logicznego
i
wydzielonego
zasilania
dla
budynków
stacji
Hydrologiczno
–
Meteorologicznych Instytutu Meteorologii i Gospodarki Wodnej.
2. Podstawa opracowania dokumentacji.
• wytyczne użytkownika,
• normy i przepisy,
• umowa na wykonanie dokumentacji z Inwestorem
• wytyczne producenta urządzeń oraz aparatów
3. Zakres opracowania.
Poniższa dokumentacja obejmuje następujące zagadnienia w zakresie instalacji
sieci logicznej i zasilającej:
•
struktura sieci transmisji danych oraz wydzielonego zasilania ,
•
sposób prowadzenia instalacji logicznej i zasilającej,
•
sposób numeracji punktów przyłączeniowych,
•
wypełnienia tablic energetycznych,
•
schemat jednokreskowy,
•
wypełnienie szafy RACK,
3
II. ZAŁOŻENIA TECHNICZNE
•
okablowanie systemu transmisji danych (system okablowania sygnałowego dla
potrzeb sieci komputerowej) oraz sieć wydzielonego zasilania obejmuje swym
zasięgiem dwa pomieszczenia budynków stacji IMGW.
•
infrastruktura okablowania logicznego (okablowanie poziome) wykonana została
na bazie komponentów nieekranowanych kategorii 5 firmy MOLEX PREMISE
NETWORKS w elastycznym i podatnym na zmiany systemie z wykorzystaniem
elementów składowych stosowanych do budowy systemów okablowania
strukturalnego budynków.
•
sprzęt komputerowy oraz osprzęt sieciowy zasilany jest z oddzielnie wykonanej
wydzielonej sieci elektrycznej TK.
•
sieć energetyczna posiada jeden wspólny punkt wyrównujący potencjały między
wszystkimi
urządzeniami
komputerowymi,
zapewniając
poprawną
pracę
systemu;
•
w systemie okablowania sieci wydzielonej zainstalowana jest natynkowa
rozdzielnica 4x12 modułów 1-fazowa;
•
zasilanie poszczególnych gniazd jest wykonane przewodem YDYżo 3x2.5/750V.
Na obwodach zainstalowano nie więcej niż 2 gniazda;
•
każdy obwód elektryczny jest zabezpieczony wyłącznikiem instalacyjnym
nadmiarowo-prądowym
o
charakterystyce
„C”
wraz
z
wyłącznikiem
różnicowoprądowym typ „A” o prądzie znamionowym 25 A
•
zgodnie z wytycznymi użytkownika przyjęto, że w omawianym systemie
okablowania zainstalowano punkty przyłączeniowe (Punkty PrzyłączeniowePEL)
zawierające:
⇒ przyłącze logiczne podwójne 2xRJ45 zainstalowane w jednej
puszce natynkowej
Zestawienie punktów logicznych przyłączeniowych PP
lp.
Sieć komputerowa
Kondyg.
1. I piętro
Punkty Przyłączeniowe PP
PD
2xRJ45
PD18U
POKÓJ 1
PD18U
3
POKÓJ 2
PD18U
2
Łącznie
5
Linie
4xRJ45
-
-
-
6
4
0
10
4
⇒ przyłącze energetyczne sieci wydzielonego zasilania 2x230V dwa
gniazda zainstalowane w jednej puszce natynkowej lub w jednej
ramce nalistwowej.
Zestawienie punktów przyłączeniowych sieci wydzielonego zasilania PP
lp.
Sieć wydzielonego zasilania
Kondyg.
Punkty Przyłączeniowe PP
Ilość obwodów
2x230V
-
TK
-
-
-
POKÓJ 1
TK
3
-
2
POKÓJ 2
TK
2
1
SZAFA
TK
1
1
Łącznie
TK
6
1. I piętro
•
TK
-
4
w systemie okablowania sieci sygnałowej zastosowano przyłącza logiczne
spełniające wymagania standardu EIA/TIA 568B,
5
III. NORMY I REGULACJE PRAWNE
1. Okablowanie sygnałowe
Wykonana sieć spełnia następujące normy i przepisy:
- PN-EN 50173-1+AC:2003
oraz dodatkowo zgodna jest z założeniami norm międzynarodowych, m.in.:
- ISO/IEC IS 11.801
- EN 50.173 / TC 115
- HD 608 / SC 46 XC
- EN 50.167,
- EN 50.168,
- EN 50.169 / SC 46 XC
Stosowane w opisie oznaczenia i skróty w języku angielskim są zgodne ze
stosowanymi w powyższych normach.
2. Okablowanie wydzielonego zasilania.
Wykonana sieć spełnia następujące normy i przepisy:
PN-IEC 60364
Instalacje elektryczne w obiektach budowlanych.
Norma wieloarkuszowa wraz z arkuszami
PN-IEC 60364-1
Zakres, przedmiot i wymagania podstawowe.
PN-IEC 60364-3
Ustalenie ogólnych charakterystyk.
PN-IEC 60364-4
Ochrona dla zapewnienia bezpieczeństwa.
PN-IEC 60364-5
Dobór i montaż wyposażenia elektrycznego
PN-IEC 60364-6-61
Sprawdzania i sprawdzania odbiorcze
6
IV. OPIS TECHNICZNY OKABLOWANIA LOGICZNEGO
1. Struktura sieci komputerowej.
Sieć logiczna obejmuje swym zasięgiem dwa pokoje budynków stacji HM
IMGW
Sieć okablowania strukturalnego składa się z następujących elementów funkcjonalnych:
-
głównego punktu dystrybucyjnego PD ( szafa RACK 18 U)
-
okablowania poziomego
-
gniazda odbiorczego
-
rozdzielnicy wydzielonego zasilania TK
Schemat poglądowy sieci okablowania strukturalnego przedstawiono na rys.6.
Połączenia poziome, czyli połączenia tablic rozdzielczych umieszczonych w szafie
z przyłączami rozlokowanymi w pomieszczeniach, wykonano kablem UTP kat.5 firmy
MOLEX w topologii gwiazdy. Jest to rozszerzenie topologii punkt - punkt. Gwiazda jest
wiązką połączeń typu punkt - punkt zbiegających się w jednym miejscu, skąd zarządza się
całym systemem.
Dzięki wykorzystaniu topologii fizycznej gwiazdy, każde stanowisko jest niezależne
od innych. Dlatego też zmiany dokonywane dla jednego z nich nie będą miały wpływu na
inne. Ewentualne uszkodzenia są niezwykle łatwe w izolacji i naprawie. Ponadto struktura
taka umożliwia w łatwy i przejrzysty sposób wyodrębnianie niezależnych podsystemów
logicznych w ramach istniejącego większego systemu sieciowego.
System okablowania logicznego zbudowano z wykorzystaniem jednego Punktu
Dystrybucyjnych PD co zapewnia spełnienie warunku dopuszczalnej długości kabla UTP
kat.5. Długość kabla zgodnie z normą EIA/TIA 568 wynosi 90 m, pomiędzy interfejsem
użytkownika ( punktem abonenckim ) i panelem rozdzielczym ( szafą rozdzielczą ).
Maksymalna długość kabli krosowych wynosi 5 m, przy czym łączna długość kabla
stacyjnego i krosowego może mieć maksymalnie 10m.
W jednym z pokojów umieszczony jest główny punkt dystrybucyjny (PD) zgodnie z
rysunkiem 6 wyposażonym w elementy ospisane na rys. 3.
7
2. Punkty dystrybucyjne.
2.1.
Punkt dystrybucyjny PD.
Punkt dystrybucyjny stanowi szafa instalacyjna 19” wisząca o wysokości 18HU
usytuowana w pomieszczeniu serwerowni na parterze budynku głównego. Zainstalowano
w niej następujące wyposażenie oraz elementy pasywne systemu okablowania
logicznego do obsługi okablowania poziomego:
⇒ panele rozdzielcze 24 porty nieekranowane kat.5 z wyjściami RJ45,
stanowiące zakończenie okablowania poziomego dla kabli UTP
kat.5
wykorzystywanych
do
dystrybucji
sygnałów
sieci
komputerowej;
⇒ do zasilania urządzeń aktywnych znajdujących się w szafie
zainstalowano listwę zasilającą 9x230V.
⇒ pólkę stałą
⇒ przepust szczotkowy
⇒ metalowe drzwi wyposażone w zamek i szybę.
3. Opis niektórych elementów systemu MOLEX PowerCat .
3.1.
Kabel UTP PowerCat PVC 4 pary.
Kabel PowerCat jest podstawowym elementem
nowej linii produktów MOLEX PowerCat,
zaprojektowanej dla spełnienia wymagań
szybkich aplikacji sieciowych (np.GigaEthernet
1000Base-T). Kabel PowerCat testowany jest w
zakresie częstotliwości do 350 MHz, jest zgodny
z PowerSum Next wg. TSB 67 oraz eliminuje
efekt krótkiej linii.
PARAMETRY MECHANICZNE:
Średnica żył:
24 AWG (0,51 mm)
Maksymalna średnica izolacji:
0,94 mm
Liczba par:
4
Maksymalna średnica powloki:
4,83 mm
Zakres temperaturowy podczas instalacji:
0ºC do +50ºC
Dopuszczalny promień zgięcia podczas
8
instalacji:
8 x średnica kabla
Dopuszczalny promień zgięcia po
instalacji:
4 x średnica kabla
Maksymalny naciąg:
> 50 N/mm x Cu min
Materiał powłoki zewnętrznej:
FR-PVC (IEC 332-1)
Kod kolorowy na
Para1
Izolacji przewodów:
Biało-niebieski / niebieski
Para 2
Biało-pomarańczowy/pomarańczowy
Para 3
Biało-zielony / zielony
Para 4
Biało-brązowy / brązowy
PARAMETRY ELEKTRYCZNE dla 20ºC:
Nominalna impedancja
charakterystyczna:
Ω
100 +/- 15%
Maksymalna rezystancja pętli:
Ω/km
93,8
Nominalna wartość propagacji:
1 MHz
1 MHz - 0,69 c
10 MHz – 0,69 c
100 MHz - 0,69 c
Minimalny przesłuch zbliżny
db/100m
PowerSum NEXT:
1 MHz – 70,4
4 MHz – 61,5
10 MHz – 55,4
16 MHz – 52,5
20 MHz – 50,9
31,25 MHz – 48,1
62,5 MHz – 45,9
100 MHz – 43,4
155 MHz – 40,9
350 MHz – 33,3
Minimalny przesłuch zbliżny
NEXT:
db/100m
1 MHz – 72,4
4 MHz – 63,5
10 MHz – 59,2
16 MHz – 54,5
20 MHz – 53,0
31,25 MHz – 50,2
62,5 MHz – 47,9
100 MHz – 45,1
155 MHz – 43,4
350 MHz – 40,1
9
Maksymalna asymetria rezystancji:
Minimalna rezystancja izolacji:
%
MΩ km
2
150
Minimalna wytrzymałość izolacji na
d.c. 1kV, 1 min lub 2,5 kV, 2s
przebicie:
a.c. 700V, 1 min lub 1,7kV, 2s
Maksymalne tłumienie:
db/100m
1 MHz – 1,8
4 MHz – 3,6
10 MHz – 5,7
16 MHz – 7,5
20 MHz – 8,5
31,25 MHz – 10,7
62,5 MHz – 15,3
100 MHz – 19,5
155 MHz – 26,1
350 MHz – 37,2
3.2.
Panel 19-calowy 24 x RJ45, KATT/HD, 568B, UTP.
Służy do rozszycia kabli okablowania
poziomego w szafie krosowniczej. Zaletami
jest: spełnienie z dużym zapasem wymagań
kategorii 5 (PowerSum NEXT). łatwość
wprowadzania
zmian,
rozbudowy
i
rekonfiguracji. Uproszczenie połączeń strony
systemowej z użytkową oraz uproszczenie
konserwacji tych połączeń..
Wygodny dostęp. Standard 19’’. Miejsce
na oznaczenie kanałów . W skład zestawu
wchodzą tace porządkujące przebiegi
kablowe,
opaski
Velcro
oraz śruby
montażowe. Element testowany do 350 MHz.
Wymiar (szerokość/wysokość/głębokość
bez tacki/głębokość z tacką [mm]):
24xRJ45 – 483/44/41/124
48xRJ45 – 483/44/41/124
Waga:
24xRJ45 – 737 g
48xRJ45 – 1600 g
Materiał:
Blacha stalowa walcowa na zimno o
grubości 1,52 mm
10
Powłoka lakiernicza:
Lakier proszkowy w kolorze grafitowym
Gniazdo
Trwałość:
> 750 cykli
Materiał styków:
Fosforobrąz
Powłoka styków:
1,25μm złota na 2,50μm niklu
Siła docisków styków:
> 100g
Siła rozłączania:
15 kg
Materiał obudowy:
Termoplastyczne tworzywo UL94VO
Złącze IDC
Trwałość:
> 750 cykli
Materiał styków:
Fosforobrąz
Powłoka styków:
Stop Sn 60% / Pb 40%
Przyjmujemy przewody:
26-22 AWG (drut/linka)
Rezystancja:
mΩ
< 20
Tolerancja rezystancji:
mΩ
<2
Rezystancja izolacji:
MΩ
> 100
3.3.
ModMosaic M1 1xRJ45, Prosty, 568B, UTP, PowerCat.
Gniazdo abonenckie montowane na końcu
okablowania,
gdzie
rozszywany
jest
kabel
z krosownicy.
Spełnia z dużym zapasem wymagania kategorii 5e
(PowerSum NEXT). Złącze KATT zapewniające łatwy
mantaż. Przesłona zabezpieczająca złącze RJ45
przed kurzem oraz odróżniająca gniazdo PowerCat
od innych gniazd modularnych.
Wymiar
(szerokość/wysokość/
głębokość[mm]):
45/22,5/25
Waga:
10,1 g
Kolor:
Biały
Gniazdo
Trwałość:
> 750 cykli
Materiał styków:
Fosforobrąz
11
Powłoka styków:
1,25μm złota na 2,50μm niklu
Siła docisków styków:
> 100g
Siła rozłączania:
15 kg
Materiał obudowy:
Termoplastyczne tworzywo UL94VO
Złącze IDC
Trwałość:
> 750 cykli
Materiał styków:
Fosforobrąz
Powłoka styków:
Stop Sn 60% / Pb 40%
Przyjmuje przewody:
26-22 AWG (drut/linka)
Rezystancja:
mΩ
< 20
Tolerancja rezystancji:
mΩ
<2
Rezystancja izolacji:
mΩ
> 100
Tłumienie:
dB
1 MHz – 0,0121
16 MHz – 0,0193
100 MHz – 0,1052
Next:
dB
1 MHz – -86,28
16 MHz – -62,04
100 MHz – -47,20
Tłumienie odbicia:
dB
1 MHz – 51,26
16 MHz – 47,20
100 MHz – 18,06
Ośmiostykowe gniazda modularne (RJ-45) stosowane są do wszystkich obwodów
teletransmisyjnych, przy następującym układzie styków:
Pary skręcone łączą się z wyprowadzeniami gniazda modularnego w następującym
układzie przyporządkowania:
12
Nr pinu
3.4.
Para przewodów UTP
Oznaczenie pary
5
biały/niebieski
T1
4
niebieski
R1
3
biały/pomarańczowy
T2
6
pomarańczowy
R2
1
biały/zielony
T3
2
zielony
R3
7
biały/brązowy
T4
8
brązowy
R4
Panel 19-calowy z wieszakami 1U lub 2U, Grafitowy.
Spełnia role organizatora do kabli krosowych w
punkcie dystrybucyjnym. Dużą zaletą jest
łatwość częstej rekonfiguracji systemu z uwagi
na grzebieniową konstrukcję. Wygodny
dostęp. Standard 19’’.
Wymiar
(szerokość/wysokość/
1HU – 483/44/80
głębokość[mm]):
2HU – 483/88/80
Waga:
1HU – 526 g
2 HU – 780 g
Materiał:
Blacha stalowa walcowana na zimno o
grubości 1,52 mm
Powłoka lakiernicza:
Lakier proszkowy w kolorze grafitowym
13
3.5.
Listwy elektroinstalacyjne.
Listwy te przewidziane są do mocowania wewnątrz, na powierzchniach elementów
budowlanych.
Dopuszczalna
elektroinstalacyjne
nie
są
temperatura
przeznaczone
pracy
do
-50C
stosowania
do
w
+60C0.
Listwy
pomieszczeniach
niebezpiecznych pod względem wybuchu lub pożaru, zawierających pary lub pyły
chemicznie czynne oraz tam, gdzie mogą być narażone na krople, bryzgi, strugi lub
zalewanie wodą. Listwy i osprzęt mogą być myte typowymi środkami stosowanymi w
gospodarstwie domowym.
Do ułożenie kabli wykorzystano listwy firmy Polam-Suwałki. Listwy oraz osprzęt
łącznikowy produkowany przez Polam-Suwałki spełniają wymagania normy BN-84/306720; potwierdza to znak bezpieczeństwa B przyznany przez Biuro Badań d/s Jakości w
Warszawie. Wyroby Polam-Suwałki wykonane są z PCV o klasie palności VO (tworzywo
samo gasnące, nie podtrzymujące ognia) i spełniają wymagania nie palności stawiane
przez normę BN-84/3067-01/00. Mogą być czyszczone powszechnie stosowanymi
środkami myjącymi.
14
V. ZALECENIA EKSPLOATACYJNE SYSTEMU SIECI
SYGNAŁOWEJ
Sieć komputerowa jest zbiorem wielu urządzeń współpracujących ze sobą w
ściśle określony sposób. Mając na uwadze bezpieczeństwo i ochronę danych oraz
żywotność użytkowanego sprzętu należy przestrzegać niżej przytoczonych zasad
eksploatacji systemu :
• okablowanie:
- należy chronić przed uszkodzeniami mechanicznymi takimi jak zgniecenie,
przerwanie, złamanie kabla. Uszkodzenie mechaniczne w jakikolwiek sposób linii
kablowej powoduje naruszenie wewnętrznej struktury kabla, co może spowodować
utratę pierwotnych właściwości transmisyjnych linii, a w skrajnych przypadkach do
przerwania połączenia. Takie uszkodzenia wymagają wymiany linii, które wykonać
może tylko wyspecjalizowany serwis. Niedopuszczalne jest łączenie uszkodzonych
kabli np. poprzez lutowanie lub skręcanie przewodów ani w jakikolwiek inny sposób.
- zabrania się również samowolnej zmiany struktury okablowania tj. przenoszenie
gniazd, zmiana tras kablowych, demontażu listew instalacyjnych.
• przyłącza sieci sygnałowej:
- należy chronić przed uszkodzeniami mechanicznymi takimi jak: wyrwaniem
gniazda ze ściany, uszkodzenie obudowy gniazda, uszkodzenie zasuwki chroniącej
styki w gnieździe RJ45
-przed zabrudzeniami mechanicznymi styków złącza RJ45 oraz uszkodzeniem
mechanicznym .
-zabrania się również używania wtyków innych niż zgodnych z RJ45 (dla sieci
komputerowej) .
• punkt dystrybucyjny:
- szafkę PD należy zabezpieczyć przed osobami nieupoważnionymi poprzez
umieszczenie PD w pomieszczeniu o ograniczonym dostępie. Ponadto wspomniana
szafka ze względu na posiadane zamki winny być zamykane na klucz, a klucz
powinien znajdować się u administratora sieci.
- zmiany w połączeniach krosowych w PD powinny wykonywać tylko osoby do tego
uprawnione. Zmiany takie powinny odbywać się w oparciu o dokładną znajomość
dokumentacji.
15
- należy zapewnić pożądane parametry otoczenia dla urządzeń technicznych
pracujących w sieci (w szczególności dla urządzeni aktywnych w PD) tj.
temperaturę oraz wilgotność powietrza.
- zabrania się dokonywania rekonfiguracji urządzeń aktywnych przez osoby
nieupoważnione.
Całość okablowania należy chronić przed zalaniem oraz materiałami aktywnymi
chemicznie.
System okablowania należy poddawać systematycznej kontroli, a w razie
wystąpienia jakichkolwiek nieprawidłowości w pracy sieci należy powiadomić instalatora
okablowania jako najbardziej kompetentnego do przeprowadzenia diagnostyki i usunięcia
awarii okablowania.
16
VI. OPIS TECHNICZNY OKABLOWANIA SIECI
WYDZIELONEGO ZASILANIA
1. Struktura sieci wydzielonego zasilania.
Na potrzeby sieci zasilającej odbiory komputerowe wykonano tablicę obsługującą
obwody gniazd odbiorczych sieci wydzielonego zasilania uzgodnione z użytkownikiem.
Tablica zasilana jest z głównej tablicy budynkowej / piętrowej w danej lokalizacji.
2. Opis wypełnienia tablic zasilających.
Schemat tablic TK pokazują oraz rozlokowanie aparatów – widoki elewacji
przedstawiono na rys. 2,3.
Tablica TK zbudowana została ze skrzynki 48 polowej (4x12 pól) i wyposażona w
następujące aparaty :
(1)
szynę TS 35 (euroszyny) do montażu osprzętu;
(2)
wyłącznik instalacyjny rozłączający całą tablicę;
(3)
ochronniki przeciwprzepięciowe;
(4)
lampkę sygnalizacyjne informującą o załączeniu zasilania tablicy;
(5)
wyłączniki
instalacyjne
nadmiarowo-prądowe
o
prądzie
znamionowym 10A i charakterystyce C oraz wyłączniki różnicowo prądowe zabezpieczające odpływy do poszczególnych obwodów
zasilających typu „A”;
(6)
złączki dla kabli WLZ-tu, PE.
3. Rozdzielnica TK.
Rozdzielnicę TK przeznaczono do zasilania sprzętu informatycznego.Wykonano ją
w oparciu o tablice naścienną posiadającą II
kl. ochronności, z drzwiczkami
transparentnymi typu EKINOXE Legrand. Rozdzielnica posiada zasilanie 1 fazowe
tablicy piętrowej administracyjnej. Rozdzielnica
z
wyposażona została w wyłącznik
instalacyjny rozłączający tablicę, lampkę sygnalizującą obecność napięcia na fazie,
17
ochronniki przepięciowe oraz dla każdego obwodu odpływowego wyłączniki instalacyjne
nadprądowe oraz różnicowoprądowe.
4. Osprzęt elektroinstalacyjny.
Do wykonania instalacji stosowano osprzęt natynkowy. Każdy punkt elektryczny
sieci wydzielonego zasilania wyposażony jest w podwójne przyłącze elektryczne sieci
wydzielonej,
Do
składające
rozgałęziania
się
z
przewodów
dwóch
w
gniazd
obwodach
230V
zabezpieczonych
zastosowano
izolowane
kluczem.
złączki
samozaciskowe umieszczane w kanałach kablowych przeznaczonych do prowadzenia
przewodów. W obwodach sieci odbiorczej należy zastosować wyłączniki ochronne
nadmiarowo-prądowe z wyłącznikami różnicowoprądowymi . Lokalizację gniazd pokazano
na rys. 1.
5. Ochrona przeciwprzepięciowa.
Ochrona przepięciowa realizowana jest na podstawie normy PN-IEC 61312-1.
W celu ochrony urządzeń komputerowych przed przepięciami atmosferycznymi
i łączeniowymi zastosowano odgromniki przepięciowe klasy C jako II-gi stopień
(rozdzielnica TK) , ograniczające przepięcia do 1,5 kV.
6. Obliczenia techniczne.
Zapotrzebowanie mocy tablic TK
Lp
Tablica
Liczba
obwodó
Liczba
stanowisk
Współczynnik
jednoczesności Kj
w
1
TK
6
Moc
obliczeniowa
Prąd
obliczeniowy
Iob[A]
[kW]
6
0,8
3,0
16,3
18
Obliczenie spadków napięć na instalacji odbiorczej
Lp.
Linia
Rodzaj kabla
Długość linii Liczba PP na
w mb
linii
Moc
Prąd
Prąd
Spadek napięcia
obliczeniowa
obliczeniowy
dopuszczalny
na lini [%]
Pob[W]
Iob[A]
długotrwały Idd
[A]
1
YDYżo
Od TA do TK 1
20
3x2,5mm2
2
3000
16,3
27
0,81
Całkowity spadek napięcia na instalacji elektrycznej
Lp
Linia
1
Spadek napięcia na w.l.z. [%]
TA – TK – GN / TK1
Spadek napięcia na instalacji
odbiorczej [%]
0,81
Całkowity spadek napięcia na
instalacji elektrycznej
0,5
[%]
1,3
Przy wyliczeniach posłużono się następującymi wzorami:
Pob=Pi(pp)*Kj*N(pp)
gdzie:
Moc obliczeniowa
Pob [W]
Moc zainstalowana w PEL
Pi(pp)
Współczynnik jednoczesności
Kj
Liczba PP w określonym rejonie
N(pp)
Iob= Pob/(Un*cos Φ) dla 1-fazowego
Iob= Pob/(1,732*Un*cos Φ) dla 3-fazowego
gdzie:
Prąd obliczeniowy
Iob [A]
Moc obliczeniowa
Pob [W]
Napięcie międzyprzewodowe
Un=400V (dla 1-fazy 230V)
Współczynnik mocy
cos
=0,8
Δ U%= (2*Σ (Pob*l)*100)/( γ *S*Un2) dla 1-fazowego
Δ U%= (Σ (Pob*l)*100)/( γ *S*Un2) dla 3-fazowego
gdzie:
Procentowy spadek napięcia
Δ U% [%]
Długość linii
l [m]
Moc obliczeniowa
Pob [W]
Napięcie międzyprzewodowe
Un=400V (dla 1-fazy 230V)
19
Konduktancja miedzi
γ = 56 [S*m/mm2]
Przekrój przewodu
S [mm2]
Ponieważ nieznana jest docelowa liczba odbiorników włączonych do powstałej
sieci zasilającej oraz indywidualny pobór mocy poszczególnych urządzeń przyjęto do
wyliczeń, że:
-
średnia moc zainstalowana w jednym przyłączu 2x230V będzie równa 300W
-
średnia moc zainstalowana w punkcie dystrybucyjnym będzie równa 1500W
Powyższe wyliczenie spadków napięć wykonano dla najdłuższych obwodów. Dla
pozostałych obwodów wyliczenia będą jeszcze bardziej korzystne.
Jak wynika z obliczeń przekroje przewodów dobranych dla instalacji energetycznej
spełniają wymogi na dopuszczalne spadki napięcia oraz na długotrwały prąd
dopuszczalny.
20
VII. OGÓLNE ZASADY EKSPLOATACJI I KONSERWACJI
INSTALACJI ZASILAJĄCEJ
Instalacje elektryczne o napięciu do 1 kV podlegają badaniom odbiorczym oraz
okresowym pomiarom, oględzinom i przeglądom. Szczegółowe zasady eksploatacji
instalacji oraz wymagane czynności eksploatacyjne są określone w przepisach
eksploatacji urządzeń elektroenergetycznych oraz w normie PN-IEC 60364-6-61
dotyczącej
instalacji
elektrycznych
w
obiektach
budowlanych
(„Sprawdzania
i sprawdzania odbiorcze”).
Oględziny instalacji należy przeprowadzać nie rzadziej niż co 5 lat oraz na
bieżąco w ramach wykonywania czynności eksploatacyjnych. W czasie przeprowadzania
oględzin instalacji należy w szczególności sprawdzić stan:
- widocznych części przewodów;
- miejsca wprowadzenia przewodów do tablic rozdzielczych;
- osłon chroniących przed uszkodzeniami mechanicznymi przewodów;
- środków ochrony przeciwporażeniowej;
- gotowości ruchowej urządzeń zabezpieczających, automatyki i sterowania;
- napisów i oznaczeń na gniazdach oraz w tablicach rozdzielczych.
Terminy i zakresy przeglądów instalacji powinny wynikać z przeprowadzanych
oględzin i oceny stanu technicznego instalacji.
21
Zakres i terminy pomiarów oraz badań eksploatacyjnych instalacji
elektrycznych
Rodzaj pomiarów i badań
Wymagania techniczne
Terminy badań
Pomiary napięć i obciążeń w
zgodnie z przepisami
nie rzadziej niż co 5 lat
miarę możliwości w okresie
dotyczącymi obciążeń prądem
największego obciążenia
przewodów i kabli
Sprawdzenie skuteczności
zgodnie z normą
nie rzadziej niż raz w roku dla instalacji:-
działania środków ochrony
na otwartym powietrzu; - w
przeciwporażeniowej; Pomiar
pomieszczeniach bardzo wilgotnych,- w
rezystancji uziemień
pomieszczeniach gorących,- w
roboczych i ochronnych;
pomieszczeniach o wyziewach żrących
Sprawdzenie ciągłości
przewodów ochrony
przeciwporażeniowej
nie rzadziej niż co 5 lat dla instalacji w
pomieszczeniach::- wilgotnych,zapylonych,- zaliczonych do I, II i III
kategorii niebezpieczeństwa pożarowego,
- zaliczonych do I, II i III kategorii
zagrożenia ludzi
nie rzadziej niż co 5 lat dla instalacji w
pozostałych pomieszczeniach
Pomiar rezystancji izolacji
odpowiadające wymaganiom
przewodów roboczych
przy przyjmowaniu instalacji do pomieszczeniach: - bardzo wilgotnych, - o
instalacji
eksploatacji
nie rzadziej niż raz w roku dla instalacji w
wyziewach żrących, - zaliczonych do
kategorii I, II i III niebezpieczeństwa
pożarowego, -zaliczonych do kategorii I, II
i III zagrożenia ludzi
nie rzadziej niż co 5 lat dla instalacji:- na
otwartym powietrzu,- w pomieszczeniach
wilgotnych, -w pomieszczeniach
gorących,- w pomieszczeniach
22
zapylonych
nie rzadziej nie co 5 lat dla instalacji w
pozostałych pomieszczeniach
Uwaga!
Należy
także
pamiętać
o
konieczności
okresowego
(min.
raz
w
miesiącu)
przeprowadzania testów wyłączników różnicowoprądowych (przy użyciu wbudowanych
przycisków „Test”).
Przeglądy instalacji powinny obejmować w szczególności:
- szczegółowe oględziny w zakresie podanym wyżej;
- sprawdzenie ciągłości przewodów ochrony przeciwporażeniowej;
- czynności konserwacyjne i naprawy zapewniające poprawną pracę instalacji;
- pomiary w zakresie i terminach określonych w tabeli powyżej.
23
VIII. Rysunki.
Rys nr 1 - Schemat prowadzenia okablowania
Rys nr 2 - Schemat jednokreskowy TK.
Rys nr 3 - Widok elewacji rozdzielnicy TK.
Rys nr 4 - Widok rozmieszczenia elementów szafy RACK.
24
25
26
27
28
IX. POMIARY
1. Pomiary okablowania sieci logicznej - okablowanie
miedziane.
Po
wykonaniu
instalacji
należy
przeprowadzić
pomiary
odbiorcze
sieci
komputerowej.
Pomiary wykonać miernikiem spełniającym wymagania normy PN-EN 50173.
2. Pomiary sieci elektrycznej.
Po wykonaniu instalacji należy przeprowadzić pomiary sieci zasilającej, zgodnie z
obowiązującą normą (60364-6-61).
29

dokumentacja koncepcyjna - Instytut Meteorologii i Gospodarki

Transkrypt

Podobne dokumenty

RG 59 B/U - Electros Cable

RG 58 C/U - Electros Cable

O mnie - SP2KRS

Radio CB PRESIDENT TEDDY ASC - Sklep internetowy PROG-INFO

ANTENA DVB-T SZEROKOPASMOWA MITON

Antena TV pokojowa DVB

Wyświetlacz 2,2" Dodatkowy wyświetlacz 1,0” Karty pamięci
