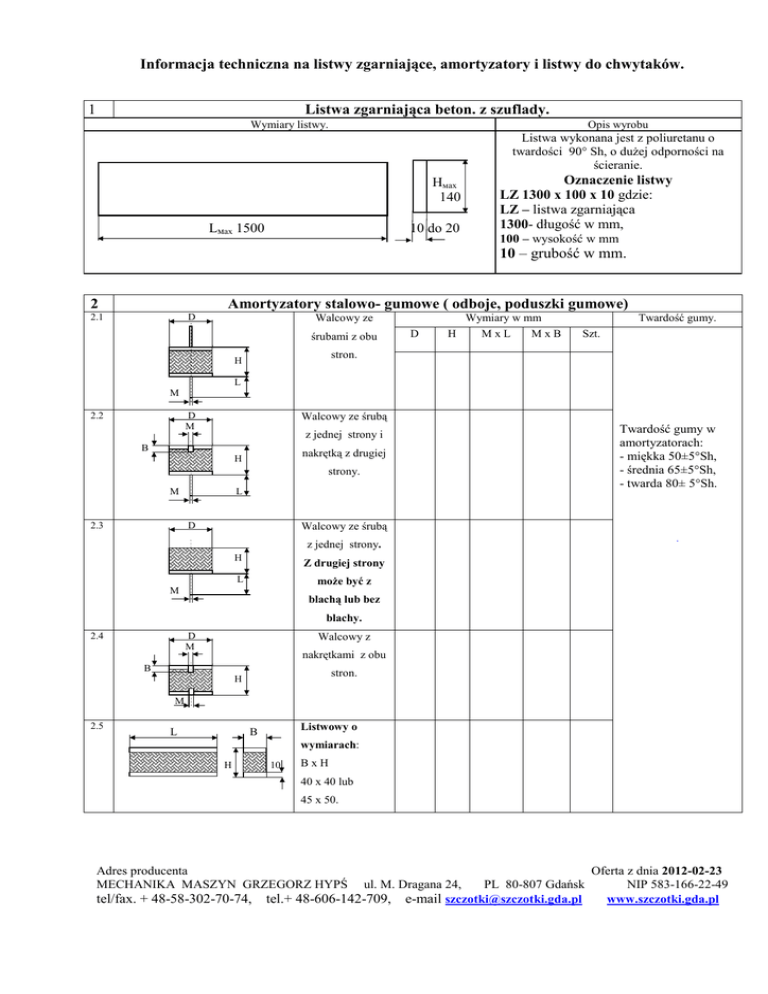

Informacja techniczna na listwy zgarniające, amortyzatory i listwy do chwytaków.
1
Listwa zgarniająca beton. z szuflady.
Wymiary listwy.
Opis wyrobu
Listwa wykonana jest z poliuretanu o
twardości 90° Sh, o dużej odporności na
ścieranie.
Hмax
140
Lмax 1500
10 do 20
Oznaczenie listwy
LZ 1300 x 100 x 10 gdzie:
LZ – listwa zgarniająca
1300- długość w mm,
100 – wysokość w mm
10 – grubość w mm.
2
Amortyzatory stalowo- gumowe ( odboje, poduszki gumowe)
2.1
D
Walcowy ze
śrubami z obu
D
H
Wymiary w mm
MxL
MxB
Twardość gumy.
Szt.
stron.
H
L
M
2.2
D
M
Walcowy ze śrubą
z jednej strony i
B
nakrętką z drugiej
H
strony.
M
2.3
L
D
Twardość gumy w
amortyzatorach:
- miękka 50±5°Sh,
- średnia 65±5°Sh,
- twarda 80± 5°Sh.
Walcowy ze śrubą
z jednej strony.
H
.
Z drugiej strony
L
może być z
M
blachą lub bez
blachy.
2.4
D
M
Walcowy z
nakrętkami z obu
B
stron.
H
M
2.5
L
Listwowy o
B
wymiarach:
H
10
BxH
40 x 40 lub
45 x 50.
Adres producenta
MECHANIKA MASZYN GRZEGORZ HYPŚ
tel/fax. + 48-58-302-70-74,
ul. M. Dragana 24,
PL 80-807 Gdańsk
tel.+ 48-606-142-709, e-mail [email protected]
Oferta z dnia 2012-02-23
NIP 583-166-22-49
www.szczotki.gda.pl
3
Stalowo – gumowe listwy do chwytaków kostki, krawężników i palet.
3.1
Wymiary listwy.
1 blacha stal. ≠ 10
45
Opis wyrobu
2 guma
20
Płaskownik stalowy o grubości 10
mm z przywulkanizowaną gumą
50
16
3.2
max 1300
45
1 blacha stal. ≠ 10
2 guma
60
38
3.3
max 1300
40 lub 45
1 blacha stal. ≠ 10
2 guma
60
max 1300
3.4
45
1 blacha stal. ≠ 10
2 guma
Otwory mocujące odbiorca wykonuje
we własnym zakresie.
Niedopuszczalne jest spawanie
elementów mocujących do
stalowego płaskownika.
Twardość gumy w listwach:
- miękka 60±5°Sh,
- średnia 70±5°Sh,
- twarda 80± 5°Sh.
125
40
3.5
max 1300
125
1 blacha stal. ≠ 10
2 guma
125
120
3.6
max 1300
30
60
1 blacha stal. ≠ 2
Stalowy ceownik 50 x 7 z blachy o grubości
2 mm oblany gumą.
42 50
6 7
3.7
2 guma
max 1300
45
1 blacha stal. ≠ 2
2 guma
60
12 2 18 34
Stalowy ceownik o wymiarach
wewnętrznych 34 x12 i szczeliną 18 mm z
blachy o grubości 2 mm oblany gumą.
max 1300
30
3.8
45
1 blacha stal. ≠ 2
2 guma
60
12 2 18 34
3.9
30 lub 40
1 blacha stal. ≠ 10
Stalowy ceownik o wymiarach
wewnętrznych 34 x12 i szczeliną 18 mm z
blachy o grubości 2 mm oblany gumą.
max 1300
2 guma
50
max 1300
3.10
40 lub 45
1 blacha stal. ≠ 10
2 guma
40
max 1300
Adres producenta
MECHANIKA MASZYN GRZEGORZ HYPŚ ul. M. Dragana 24,
PL 80-807 Gdańsk
tel/fax. + 48-58-302-70-74, tel.+ 48-606-142-709,
e-mail [email protected]
Oferta z dnia 2012-02-23
