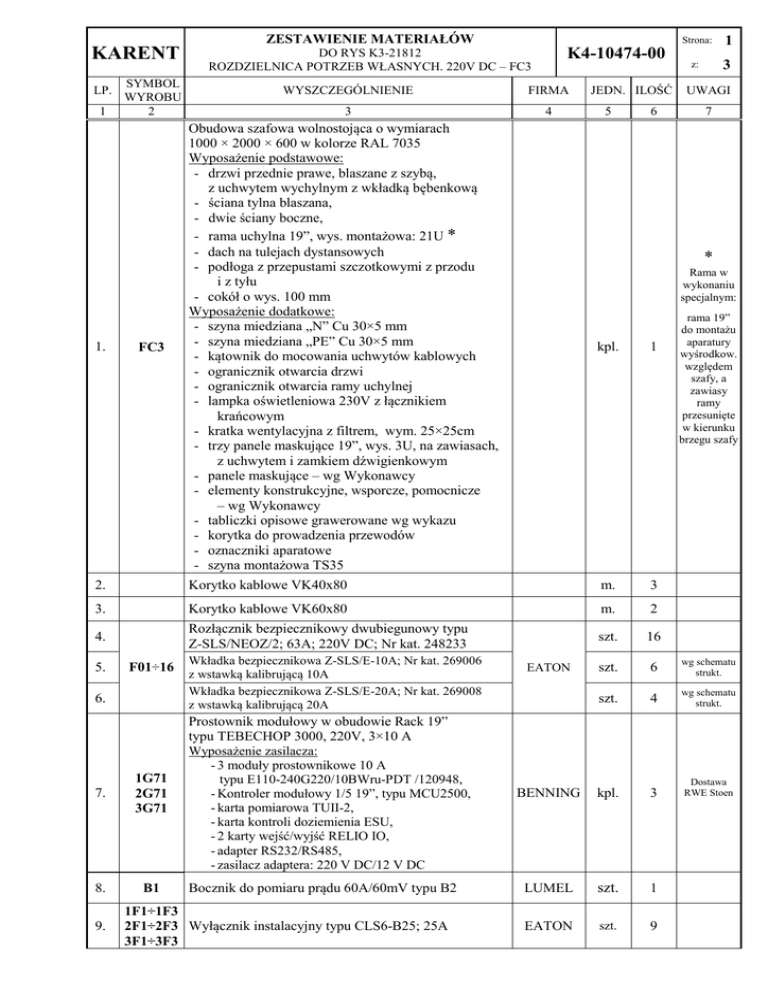

ZESTAWIENIE MATERIAŁÓW
KARENT
LP.
1
SYMBOL
WYROBU
2
K4-10474-00
DO RYS K3-21812
ROZDZIELNICA POTRZEB WŁASNYCH. 220V DC – FC3
WYSZCZEGÓLNIENIE
FIRMA
3
4
JEDN. ILOŚĆ
5
6
Strona:
1
z:
3
UWAGI
7
Obudowa szafowa wolnostojąca o wymiarach
1000 × 2000 × 600 w kolorze RAL 7035
Wyposażenie podstawowe:
- drzwi przednie prawe, blaszane z szybą,
z uchwytem wychylnym z wkładką bębenkową
- ściana tylna blaszana,
- dwie ściany boczne,
- rama uchylna 19”, wys. montażowa: 21U *
- dach na tulejach dystansowych
- podłoga z przepustami szczotkowymi z przodu
i z tyłu
- cokół o wys. 100 mm
Wyposażenie dodatkowe:
- szyna miedziana „N” Cu 30×5 mm
- szyna miedziana „PE” Cu 30×5 mm
- kątownik do mocowania uchwytów kablowych
- ogranicznik otwarcia drzwi
- ogranicznik otwarcia ramy uchylnej
- lampka oświetleniowa 230V z łącznikiem
krańcowym
- kratka wentylacyjna z filtrem, wym. 25×25cm
- trzy panele maskujące 19”, wys. 3U, na zawiasach,
z uchwytem i zamkiem dźwigienkowym
- panele maskujące – wg Wykonawcy
- elementy konstrukcyjne, wsporcze, pomocnicze
– wg Wykonawcy
- tabliczki opisowe grawerowane wg wykazu
- korytka do prowadzenia przewodów
- oznaczniki aparatowe
- szyna montażowa TS35
kpl.
1
2.
Korytko kablowe VK40x80
m.
3
3.
Korytko kablowe VK60x80
m.
2
4.
Rozłącznik bezpiecznikowy dwubiegunowy typu
Z-SLS/NEOZ/2; 63A; 220V DC; Nr kat. 248233
szt.
16
szt.
6
wg schematu
strukt.
szt.
4
wg schematu
strukt.
BENNING
kpl.
3
Dostawa
RWE Stoen
LUMEL
szt.
1
EATON
szt.
9
1.
5.
FC3
F01÷16
6.
7.
1G71
2G71
3G71
8.
B1
9.
Wkładka bezpiecznikowa Z-SLS/E-10A; Nr kat. 269006
z wstawką kalibrującą 10A
Wkładka bezpiecznikowa Z-SLS/E-20A; Nr kat. 269008
z wstawką kalibrującą 20A
Prostownik modułowy w obudowie Rack 19”
typu TEBECHOP 3000, 220V, 3×10 A
Wyposażenie zasilacza:
- 3 moduły prostownikowe 10 A
typu E110-240G220/10BWru-PDT /120948,
- Kontroler modułowy 1/5 19”, typu MCU2500,
- karta pomiarowa TUII-2,
- karta kontroli doziemienia ESU,
- 2 karty wejść/wyjść RELIO IO,
- adapter RS232/RS485,
- zasilacz adaptera: 220 V DC/12 V DC
Bocznik do pomiaru prądu 60A/60mV typu B2
1F1÷1F3
2F1÷2F3 Wyłącznik instalacyjny typu CLS6-B25; 25A
3F1÷3F3
*
Rama w
wykonaniu
specjalnym:
EATON
rama 19”
do montażu
aparatury
wyśrodkow.
względem
szafy, a
zawiasy
ramy
przesunięte
w kierunku
brzegu szafy
ZESTAWIENIE MATERIAŁÓW
KARENT
LP.
1
K4-10474-00
DO RYS K3-21812
ROZDZIELNICA POTRZEB WŁASNYCH. 220V DC – FC3
SYMBOL
WYROBU
2
WYSZCZEGÓLNIENIE
FIRMA
3
4
JEDN. ILOŚĆ
5
6
szt.
3
szt.
6
GE
szt.
2
DEHN
szt.
2
ABB
kpl.
1
ARDETEM
szt.
1
LUMEL
kpl.
1
Schneider
szt.
1
ABB
kpl.
3
F31
F32
F33
Rozłącznik bezpiecznikowy dwubiegunowy typu
VLD01 2p; 16A; 400V AC; nr kat. 02261008
Wkładka bezpiecznikowa DO1 gL - 2A
nr kat.02211001
12.
F81
F82
Wyłącznik instalacyjny typu EP102UCB06; 220V; 6A
13.
F101
F102
14.
Q61
15.
P2
16.
P1
17.
K81
18.
F111 ÷
F113
19.
F35
Wyłącznik instalacyjny typu CLS6-B10; 10A
EATON
szt.
1
20.
X0
Gniazdo wtykowe na szynę TH; 16A, 250V
typ Z-SD230-BS
EATON
szt.
1
WAGO
kpl.
1
WAGO
kpl.
1
WAGO
kpl.
3
10.
11.
X1
21.
1÷8
Ochronnik przepięciowy typu DG S 275A;
Nr kat. 952070
Rozłącznik czterobiegunowy typu OT80F4N2, 80A,
nr kat. 1SCA105413R1001
z pokrętłem OHBS3AH, nr kat. 1SCA105234R1001
Cyfrowy miernik tablicowy typu DIP-400
- wyjście analogowe A1
- wyjście przekaźnikowe R2 - zasilanie HT
Amperomierz magnetoelektryczny 0÷60A typ MA17
Nr kat. AB 14
Elektroniczny pomiarowy przekaźnik napięciowy
typu REx-20
Rozłącznik bezpiecznikowy XLP-00; 160A
+ zwieracz WTZ-00 – szt.3
Listwa zaciskowa
- złączka 4 mm2 szara
- złączka 4 mm2 niebieska
- złączka PE 4 mm2
- ścianka końcowa
- mostek poprzeczny
- blokada końcowa
- podst. oznacznika
- ozn. samoprzylepny
- osłona oznaczn.
Nr kat. 281-101
Nr kat. 281-104
Nr kat. 281-107
Nr kat. 281-301
Nr kat. 281-402
Nr kat. 249-117
Nr kat. 249-119
Nr kat. 210-345
Nr kat. 209-114
-szt.4
-szt.2
-szt.2
-szt.1
-szt.4
-szt.2
-szt.1
-szt.1
-szt.1
złączka 16 mm2 szara
ścianka końcowa
mostek poprzeczny
blokada końcowa
podst. oznacznika
ozn. samoprzylepny
osłona oznaczn.
Nr kat. 283-101
Nr kat. 283-301
Nr kat. 283-402
Nr kat. 249-117
Nr kat. 249-119
Nr kat. 210-345
Nr kat. 209-114
-szt.6
-szt.1
-szt.4
-szt.2
-szt.1
-szt.1
-szt.1
Listwa zaciskowa
- złączka 10 mm2 szara
- złączka 10 mm2 niebieska
- złączka PE 10 mm2
- ścianka końcowa
- blokada końcowa
- podst. oznacznika
- ozn. samoprzylepny
- osłona oznaczn.
Nr kat. 284-101
Nr kat. 284-104
Nr kat. 284-107
Nr kat. 284-301
Nr kat. 249-117
Nr kat. 249-119
Nr kat. 210-345
Nr kat. 209-114
-szt.3
-szt.3
-szt.3
-szt.1
-szt.2
-szt.1
-szt.1
-szt.1
ETI
POLAM
Listwa zaciskowa
1X5
22.
23.
1÷6
X01
X02
X03
1÷9
-
Strona:
2
z:
3
UWAGI
7
pomiar
napięcia
ZESTAWIENIE MATERIAŁÓW
KARENT
LP.
1
24.
25.
SYMBOL
WYROBU
2
X2
1÷16
X3
1÷8
26.
X4
1÷20
27.
X5
1÷32
28.
XT
1÷35
K4-10474-00
DO RYS K3-21812
ROZDZIELNICA POTRZEB WŁASNYCH. 220V DC – FC3
WYSZCZEGÓLNIENIE
FIRMA
3
4
5
6
WAGO
kpl.
1
WAGO
kpl.
1
WAGO
kpl.
1
WAGO
kpl.
1
WAGO
kpl.
1
Listwa zaciskowa
Nr kat. 281-101
- złączka 4 mm2 szara
Nr kat. 281-107
- złączka PE 4 mm2
- mostek poprzeczny
Nr kat. 281-402
- ścianka rozdzielająca Nr kat. 281-322
- ścianka końcowa
Nr kat. 281-301
- blokada końcowa
Nr kat. 249-117
- podst. oznacznika
Nr kat. 249-119
- ozn. samoprzylepny
Nr kat. 210-345
- osłona oznaczn.
Nr kat. 209-114
Listwa zaciskowa
- złączka 35 mm2 szara
Nr kat. 285-135
Nr kat. 249-117
- blokada końcowa
Nr kat. 249-119
- podst. oznacznika
- ozn. samoprzylepny
Nr kat. 210-345
Nr kat. 209-114
- osłona oznaczn.
Listwa zaciskowa
- złączka 16 mm2 szara
Nr kat. 283-101
- ścianka końcowa
Nr kat. 283-301
- mostek poprzeczny
Nr kat. 283-402
- blokada końcowa
Nr kat. 249-117
- podst. oznacznika
Nr kat. 249-119
- ozn. samoprzylepny
Nr kat. 210-345
Nr kat. 209-114
- osłona oznaczn.
Listwa zaciskowa
- złączka 10 mm2 szara
Nr kat. 284-101
- złączka 10 mm2 niebieska Nr kat. 284-104
- złączka PE 10 mm2
Nr kat. 284-107
Nr kat. 284-301
- ścianka końcowa
- blokada końcowa
Nr kat. 249-117
- podst. oznacznika
Nr kat. 249-119
- ozn. samoprzylepny
Nr kat. 210-345
- osłona oznaczn.
Nr kat. 209-114
Listwa zaciskowa
- złączka 1,5 mm2 szara
Nr kat. 279-101
- ścianka końcowa
Nr kat. 279-301
- mostek poprzeczny
Nr kat. 279-402
- blokada końcowa
Nr kat. 249-117
- podst. oznacznika
Nr kat. 249-119
- ozn. samoprzylepny
Nr kat. 210-345
- osłona oznaczn.
Nr kat. 209-114
-szt.12
-szt.4
-szt.11
-szt.1
-szt.1
-szt.2
-szt.1
-szt.1
-szt.1
-szt.8
-szt.2
-szt.1
-szt.1
-szt.1
-szt.20
-szt.1
-szt.14
-szt.2
-szt.1
-szt.1
-szt.1
-szt.16
-szt.16
-szt.16
-szt.1
-szt.2
-szt.1
-szt.1
-szt.1
-szt.35
-szt.1
-szt.22
-szt.2
-szt.1
-szt.1
-szt.1
JEDN. ILOŚĆ
Strona:
3
z:
3
UWAGI
7
