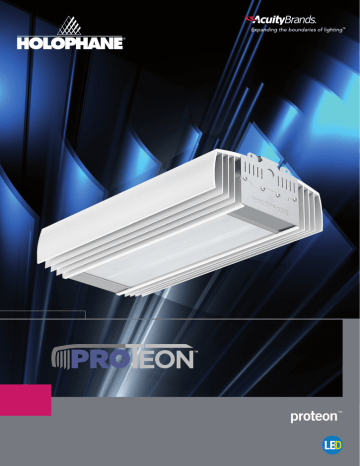

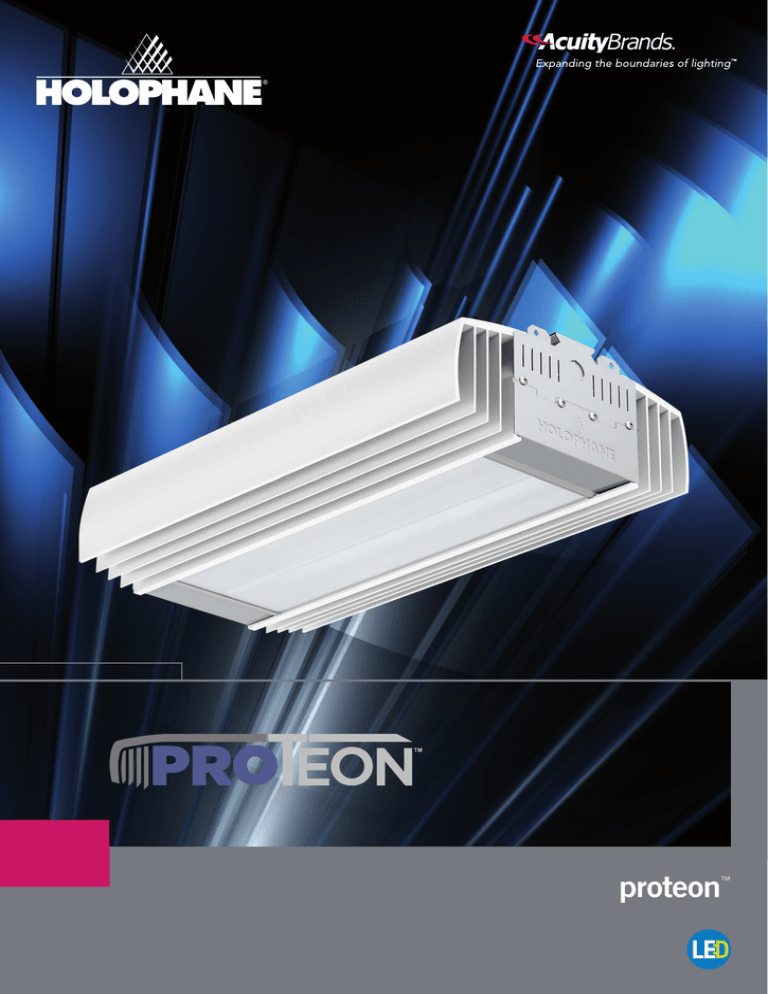

Karta katalogowa PROTEON LED

proteon
™
Nowa oprawa PROTEON LED
łączy w sobie ponad 100-letnie
doświadczenie firmy oświetleniowej
z najnowszą technologią LED.
Holophane niezmiennie oferuje
oprawy przemysłowe nowoczesne,
energooszczędne i trwałe.
optyka / źródła światła
> Temperatura barwowa 4000°K
> Do wyboru trzy wartości strumienia
(6,000, 12,000, 18,000)
certyfikaty
energy efficient and provide
long-term benefits in both life and
Zgodność z normą EN60598
CE
Temper. pracy -20˚C do +40˚C
IP20
supplying sufficient illumination
Oświetlenie idealne to nie tylko
odpowiednie natężenie, ale również
brak cieni i przykrego olśnienia.
Więcej informacji
na stronie Holophane
www.holophane.co.uk
meet end users’ specific needs
Komfort widzenia, bezpieczeństwo i niskie
koszty eksploatacji to atuty opraw Holophane.
Wprowadzając do sprzedaży PROTEON,
Holophane oferuje oświetlenie
wysokich hal oprawami ze źródłami LED
o długiej żywotności, przewidywanej
na ponad 100.000 godzin dla L70.
(60.000 godzin dla L92.)
Długie okresy bezobsługowe
Wielostronne zastosowania
Zaawansowana optyka
Odprowadzanie ciepła
specification
rozsył światła
opis techniczny
Obudowa wykonana jest z aluminium
typu 6063-T5, które ma doskonałe
własności oddawania ciepła.
Inne elementy metalowe wykonane są
z blachy stalowej, pokrytej warstwą antykorozyjną i lakierowanej.
Zespół optyczny Alanod Miro-Slilver
odbija światło w ponad 97 %.
reflective Alanod® MIRO-SILVER®
Precyzyjnie ukształtowany, aluminiowy
odbłyśnik i akrylowy rozpraszacz zapobiegają
olśnieniu i chronią źródła LED.
Zasilacz umieszczony jest w zdejmowalnym
korytku z rozłączalnymi wtykami, co daje
łatwy dostęp do podzespołów elektrycznych.
Skupiony
features and benefits
Odprowadzanie ciepła
Zdejmowalny zasilacz
> Korpus oprawy skutecznie przewodzi
i odprowadza ciepło ze źródeł LED
i podzespołów elektrycznych.
Przedłuża to żywotność i utrzymuje
wysoką skuteczność świetlną oprawy.
> Czujniki temperaturowe stale kontrolują panel z LED-ami
utrzymanie optymalnej temperatury, co również przedluża żywotność oprawy. and efficiency maintained.
> Każdy zasilacz współdziała z jednym panelem LED, który wysyła sygnał sterujący pracą zasilacza i pozwala
uzyskać najlepszą skuteczność źródeł LED.
Łatwość konserwacji
> Zasilacze są bezpiecznie przymocowane
w zdejmowalnym korytku.
Zespół optyczny
> Zastosowane w oprawie wielowtyki ułatwiają prace konserwacyjne ensuring efficient maintainance.
Zawansowany zespół optyczny
reflector and lens options optimize > Światło diod jest dokładnie ukierunkowane
na żądaną powierzchnię.
> Each reflectors is die-formed to ensure > Odbłyśnik jest kształtowany ciśnieniowo
Zasilanie sieciowe i przyłącze 1-10V
> Reflectors are made from Alanod® MIRO-SILVER®, specular aluminium with a minimum total reflectance
Intensywny
Szeroki
Otwarty
zastosowania
Magazyny
Hale produkcyjne
Chłodnie
Sale sportowe
Sale konferencyjne
Centra logistyczne
wagi
6000 lm
12000 lm
18000 lm
Temperatury pracy
o
o
-20 C to 40 C
14.3kg
15.2kg
17.7kg
562
143
562
143
562
314
314
dane techniczne
Odprowadzanie ciepła ma zasadnicze
znaczenie dla niezawodnego działania
oświetlenia opartego na LED.
Ekstremalne temperatury, zarówno wysokie
jak i niskie, są częste w halach przemysłowych,
i mogą mieć szkodliwy wplyw na pracę
podzespołów elektrycznych, ich żywotność
i niezawodność. Elementy metalowe
zostały ograniczone do miniumum, co ma
znaczący wplyw na żywotność oprawy.
metal only where it is most efficient.
Elementy elektroniczne są odporne
na warunki panujące wewnątrz oprawy.
optical light output without sacrificing
PROTEON może dzięki temu
pracować w szerokim zakresie temperatur,
od -20°C do 40°C, gwarantując bezawaryjne
działanie przez wiele lat.
Aluminium przewodzi ciepło trzy razy
lepiej niż stal, więc nadaje się idealnie
do chłodzenia. W oprawie PROTEON
użyta jest obudowa z tłoczonego aluminium,
o wadze 10 kg i powierzchni ponad 6350
centymetrów kwadratowych. Taka konstrukcja
obudowy pozwala obniżyć temperaturę
komponentów elektrycznych. Ponadto,
otwory z boku obudowy wprowadzają chłodne
powietrze, które wypiera gorąco przez otwory
wentylacyjne u góry obudowy.
Stałość strumienia przez 60.000 godzin
na poziomie L92; 100.000 godzin na poziomie
L70. Chroniony termicznie zasilacz z możliwością ściemniania, gniazdko 1-10V.
Prąd pracy LED 350 mA (nominalny) pozwala
uzyskać optymalną wydajność lumenów na wat
i nie nagrzewać podzespołów oprawy.
sterowniki
Gniazdo przyłącza 1 - 10V jest dostosowane
do wtyczki sterownika do ściemniania,
co pozwala stosować PROTEON wspólnie
ze ściemniaczem HOLOS2 produkcji Holophane.
package. To find out more please
więcej na www.holophane.co.uk
441
wersja 18.000 lumenów
562
143
wersja 6.000 i 12.000 lumenów
150mm
150mm
wymiary w mm
odprowadzanie ciepła
143
Właściwości chłodzące
obudowy z tłoczonego aluminium.
441
Zdejmowalny zasilacz
To find out more
please visit
www.holophane.co.uk
Symbole zamówieniowe
Code
PRO
Proteon Luminaire
Code
Lamp Type (required)
.L064 LED light engine producing c 6,000 lumens with a nominal 4000˚K colour temperature
.L124
LED light engine producing c 12,000 lumens with a nominal 4000˚K colour temperature
.L184 LED light engine producing c 18,000 lumens with a nominal 4000˚K colour temperature
Code
Light Distribution
.FD
Focussed
.ID
Intensive
.BD
Broad
.OD
Open
CodeReflector
.SDR
Semi diffuse acrylic reflector
.HDR
Highly diffuse acrylic reflector
CodeColour
.C1
White RAL9016
.RAL****
RAL Colour (customer choice)**
Code
Dimming Option
.ANF
Analogue (1-10volt DC) fast dim system
Code
Mounting Option
.SCA
Safety Chain attachment (chain not included)
Example PRO
.L064
.FD
.SDR
.C1
.ANF
Oprawa jest dostarczana z linką do zawieszenia o długości 1 do 6m.
Linka do zawieszenia
.SCA
Holophane Europe Limited
Bond Avenue, Bletchley, Milton Keynes MK1 1JG United Kingdom
Telephone: +44 ( 0 ) 1908 649292 UK Fax: +44 ( 0 ) 1908 367618
International Fax: +44 ( 0 ) 1908 272029
E-mail: [email protected]
Get the free mobile app at
http://gettag.mobi
Publication No. PTN UK 0412
www.holophane.co.uk
