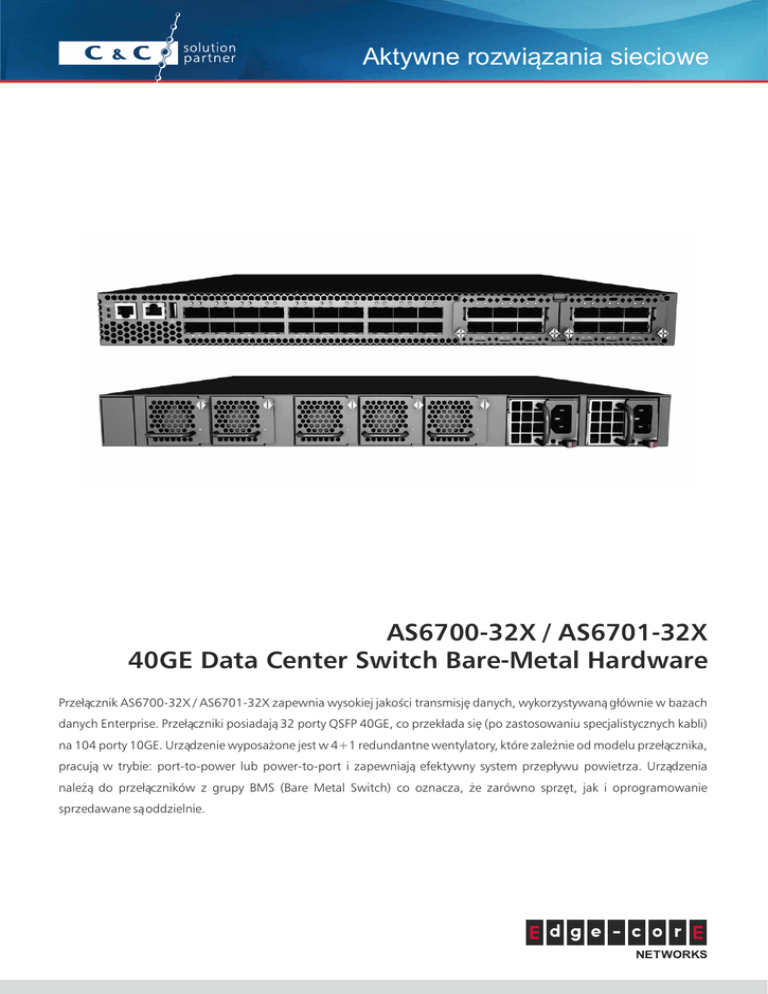

AS6700-32X / AS6701-32X
40GE Data Center Switch Bare-Metal Hardware
Przełącznik AS6700-32X / AS6701-32X zapewnia wysokiej jakości transmisję danych, wykorzystywaną głównie w bazach
danych Enterprise. Przełączniki posiadają 32 porty QSFP 40GE, co przekłada się (po zastosowaniu specjalistycznych kabli)
na 104 porty 10GE. Urządzenie wyposażone jest w 4+1 redundantne wentylatory, które zależnie od modelu przełącznika,
pracują w trybie: port-to-power lub power-to-port i zapewniają efektywny system przepływu powietrza. Urządzenia
należą do przełączników z grupy BMS (Bare Metal Switch) co oznacza, że zarówno sprzęt, jak i oprogramowanie
sprzedawane są oddzielnie.
Aktywne rozwiązania sieciowe
Kluczowe cechy i zalety
ź
32 porty QSFP 40GE - 20 portów można podzielić poprzez specjalne kable na 80 x 10GE
ź
Przełączanie w warstwach L2 oraz L3 z wydajnością 2.56Tbps full duplex
ź
Wsparcie przepływu powietrza port-to-power oraz power-to port
ź
Porty zlokalizowane są na przednim panelu; zasilacze oraz wentylatory montowane są z tyłu obudowy
ź
Typowa efektywność elektryczna: 267W
ź
Technologia Hot swappable, load-sharing redundant AC PSUs
ź
Wentylatory wykorzystujące technologię Hot swappable
ź
Wejścia zasilacza: AC PSUs, -48VDC PSUs, 12VDC
ź
Przełączniki posiadają zaimplementowane środowisko Open Network Install Environment (ONIE), umożliwiające
instalację docelowego systemu operacyjnego
ź
Kompatybilność AS6701 SKUs z Cumulus Linux r2.0.1 lub późniejsze wersje z dystrybucji Cumulus Networks
ź
Kompatybilność AS6701 SKUs z PicOS r2.5 lub późniejsze wersje z dystrybucji Pica8 Inc
ź
Kompatybilność AS6700 z Switch Light OS z dystrybucji Big Switch Network
Cechy:
Porty fizyczne:
ź 32 portów QSFP 40GE
Porty Management na przednim panelu:
ź 1 x RJ-45 : port konsolowy
ź 1 x RJ-45 100/1000BASE-T management port
ź 1 x USB Type A storage port
Właściwości mechaniczne i środowiskowe:
ź
ź
ź
ź
ź
ź
Wymiary (Szer. x Głęb. x Wys.): 44 x 47 x 4.4 cm
Waga: 8,4 kg (18.52 lbs), z dwoma zainstalowanymi zasilaczami PSU
Wentylatory: wykorzystujące technologię hot-swappable
Temperatura pracy: 0°C do 40°C (32°F do 104°F)
Temperatura przechowywania: -40°C do 70°C (-40°F do 158°F)
Wilgotność pracy: 5% do 95% (bez kondensacji)
Główne podzespoły:
ź Chipset: Broadcom BCM56850 Trident II 1.28 Tbps
ź Procesor: Freescale P2041 quad-core 1.5GHz w AS6700-32X,
Freescale P2020 dual-core 1.2GHz in AS6701-32X
ź 2GB DDR3 SDRAM ECC
ź 8 MB NOR Flash, 2 GB NAND Flash
ź 8 GB SD Card
Wydajność:
ź
ź
ź
ź
ź
ź
ź
Możliwość przełączania: 2.56 Tbps full duplex
Tablica adresów MAC: do 288K
Przepustowość: 1.44Bpps
Baza VLAN: 4K
Jumbo frames (9216 Bytes)
L3 Routes IPv4 64K, IPv6 20K
Rozmiar bufora pakietów: 12MB
Diody LED:
ź
ź
ź
ź
Diody portów 40G QSFP: Status linku, aktywność
Dioda portu Ethernet Management: Status linku, aktywność
Dioda LED portu konsolowego: Status linku, aktywność
Diody systemowe: Diagnostyka, lokator, wentylatory, PSU1, PSU2
Kompatybilne kable i moduły optyczne:
Porty QSFP:
ź 40GBASE-CR4 DAC; od 0.5 do 7 m; pasywne oraz aktywne
ź 40GBASE-CR4 DAC to 4 x SFP+ 10GBASE-CR DAC; od 0.5 do 7 m
ź 40GBASE-SR4: Maksymalnie 100 m dla OM3 MMF, 150 m dla
OM4 MMF
ź 40GBASE-SR4 do 4 x 10GBASE-SR: 100 m dla OM3, 150 m dla OM4
ź 40GBASE-LR4: Maksymalnie 10 km dla SMF
Zasilanie:
ź Zasilacze PSU (Power Supply Unit): 2 redundantne zasilacze, load-
sharing, hot-swappable,
AC lub 48VDC*
ź Napięcie zasilania: 90 do 264 VAC, 50-60 Hz., -48 do -72 VDC.
ź Prąd zasilania: 6A @100/120 VAC, 3 A @200/240 VAC
ź Maksymalna konsumpcja mocy: 315W
Kompatybilność elektromagnetyczna:
EMI
ź CE Mark (EN55022 Class A)
ź Part 15 Class A
ź VCCI
Bezpieczeństwo:
ź CB, EN 60950
ź UL/CUL
Środowisko:
ź
ź
ź
ź
Temperatura: IEC 68-2-14
Drop: ISTA 2A
RoHS-6 Compliant
Kraj pochodzenia: Tajwan (TAA Compliant)
Oprogramowanie:
ź Przełącznik posiada zaimplementowane środowisko Open Network
Install Environment (ONIE) umożliwiające instalacje docelowego
systemu operacyjnego.
Aktywne rozwiązania sieciowe
Przełączniki AS6700-32X / AS6701-32X należą do przełączników z grupy BMS (Bare Metal Switch) co oznacza, że zarówno
sprzęt, jak i oprogramowanie sprzedawane są oddzielnie.
W celu doboru odpowiedniego systemu operacyjnego, należy skontaktować się z opiekunem handlowym.
Dostępne warianty sprzętowe:
6700-32X-O-AC-F
AS6700-32X, 20-Port 40G,2 x 6-port 40G QSFP+ modules switch, ONIE software installer,
Broadcom Trident II 1.28Tbps, Freescale P2041 CPU, dual 110-230VAC 400W PSUs and 5
Type B Fan Modules with port-to-power airflow, 2 front rack mounting ears included.
6700-32X-O-AC-B
AS6700-32X, 20-Port 40G QSFP+ plus 2 x 6-port 40G QSFP+ modules switch, ONIE
software installer, Broadcom Trident II 1.28Tbps, Freescale P2041 CPU, dual 110-230VAC
400W PSUs and 5 Type B Fan Modules with power-to-port airflow, 2 front rack mounting
ears included.
6701-32X-O-AC-F
AS6701-32X, 20-Port 40G QSFP+ plus 2 x 6-port 40G QSFP+ modules switch, ONIE
software installer, Broadcom Trident II 1.28Tbps, Freescale P2020 CPU, dual 110-230VAC
400W PSUs and 5 Type B Fan Modules with port-to-power airflow, 2 front rack mounting
ears included
6701-32X-O-AC-B
AS6701-32X, 20-Port 40G QSFP+ plus 2 x 6-port 40G QSFP+ modules switch, ONIE
software installer, Broadcom Trident II 1.28Tbps, Freescale P2020 CPU, dual 110-230VAC
400W PSUs and 5 Type B Fan Modules with power-to-port airflow, 2 front rack mounting
ears included
