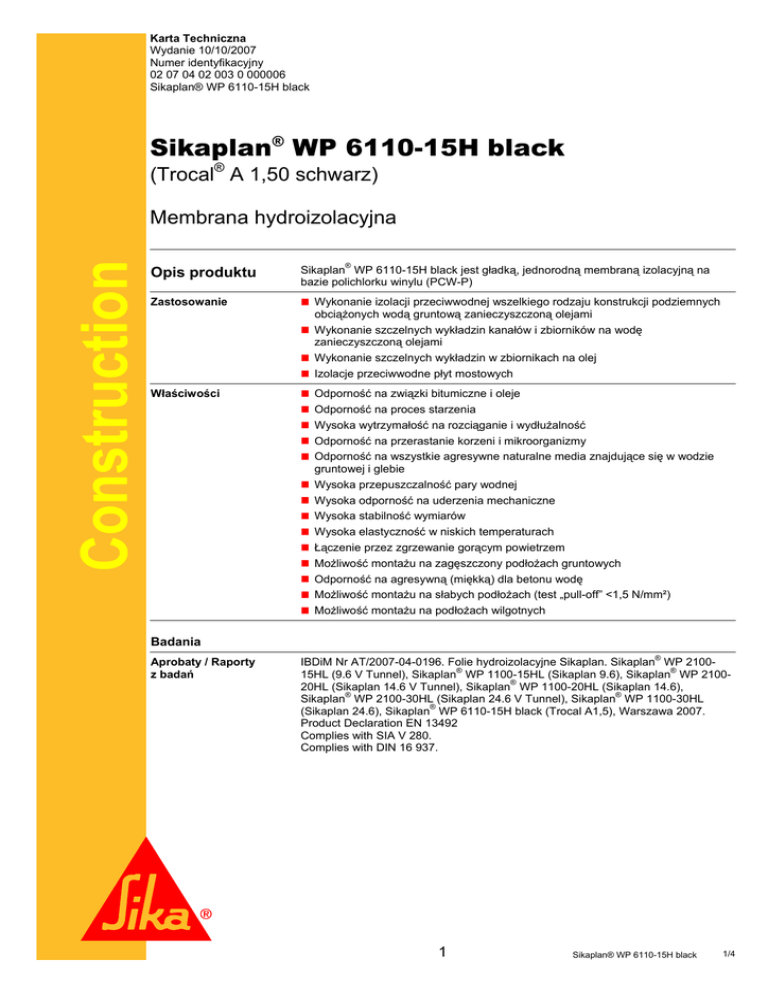

Karta Techniczna
Wydanie 10/10/2007
Numer identyfikacyjny
02 07 04 02 003 0 000006
Sikaplan® WP 6110-15H black
Sikaplan® WP 6110-15H black
(Trocal® A 1,50 schwarz)
Construction
Membrana hydroizolacyjna
Opis produktu
Sikaplan® WP 6110-15H black jest gładką, jednorodną membraną izolacyjną na
bazie polichlorku winylu (PCW-P)
Zastosowanie
„ Wykonanie izolacji przeciwwodnej wszelkiego rodzaju konstrukcji podziemnych
obciążonych wodą gruntową zanieczyszczoną olejami
„ Wykonanie szczelnych wykładzin kanałów i zbiorników na wodę
zanieczyszczoną olejami
„ Wykonanie szczelnych wykładzin w zbiornikach na olej
„ Izolacje przeciwwodne płyt mostowych
Właściwości
„
„
„
„
„
„
„
„
„
„
„
„
„
„
Odporność na związki bitumiczne i oleje
Odporność na proces starzenia
Wysoka wytrzymałość na rozciąganie i wydłużalność
Odporność na przerastanie korzeni i mikroorganizmy
Odporność na wszystkie agresywne naturalne media znajdujące się w wodzie
gruntowej i glebie
Wysoka przepuszczalność pary wodnej
Wysoka odporność na uderzenia mechaniczne
Wysoka stabilność wymiarów
Wysoka elastyczność w niskich temperaturach
Łączenie przez zgrzewanie gorącym powietrzem
Możliwość montażu na zagęszczony podłożach gruntowych
Odporność na agresywną (miękką) dla betonu wodę
Możliwość montażu na słabych podłożach (test „pull-off” <1,5 N/mm²)
Możliwość montażu na podłożach wilgotnych
Badania
Aprobaty / Raporty
z badań
IBDiM Nr AT/2007-04-0196. Folie hydroizolacyjne Sikaplan. Sikaplan® WP 210015HL (9.6 V Tunnel), Sikaplan® WP 1100-15HL (Sikaplan 9.6), Sikaplan® WP 2100®
20HL (Sikaplan 14.6 V Tunnel), Sikaplan WP 1100-20HL (Sikaplan 14.6),
Sikaplan® WP 2100-30HL (Sikaplan 24.6 V Tunnel), Sikaplan® WP 1100-30HL
®
(Sikaplan 24.6), Sikaplan WP 6110-15H black (Trocal A1,5), Warszawa 2007.
Product Declaration EN 13492
Complies with SIA V 280.
Complies with DIN 16 937.
1
Sikaplan® WP 6110-15H black
1/4
Dane produktu
Postać
Barwa
Jednorodne membrany o gładkiej powierzchni, dostarczane w rolkach.
Grubość membrany:
1,5 mm
Barwa:
czarna, zielona
Opakowanie
Wymiar rolki: 2,00 m (szerokość) x 15,00 m (długość)
Ciężar właściwy: 1,95 kg/m²
Składowanie
Warunki składowania
Rolki materiału należy składować w oryginalnych opakowaniach w pozycji poziomej
w suchych i chłodnych warunkach. Chronić przed słońcem deszczem, śniegiem
i lodem
Dane techniczne
Baza chemiczna
Uplastyczniony polichlorek winylu (PCW-P)
Grubość
1,50 mm
Odporność na
przenikanie pary wodnej
µ < 12000
(SIA V 280/1, EN 1849-2)
(SIA V 280/6)
Właściwości
mechaniczne
Wodoszczelność
Szczelność po 72 godz. przy ciśnieniu 4 bary
Wytrzymałość na
rozciąganie
Podłużna i poprzeczna > 17,50 N/mm
Wydłużenie
Podłużna i poprzeczna > 280 %
Statyczne przebicie
2,3 kN
Zmiana wymiarów po
składowaniu
w podwyższonej
temperaturze
<1,53%
Po 6 godz. W +80°C
Zachowanie w niskiej
temperaturze
< -20°C
Wytrzymałość szwu
Zerwanie poza zgrzewanym szwem
2
(SIA V 280/5, DIN 16726)
(SIA V 280/2, ISO 527-1/3/5)
(SIA V 280/2, ISO 527-1/3/5)
(EN ISO 12236)
(SIA V 280/4, DIN 53377)
(EN 495-5)
(SIA V 280/16, DIN 16726)
Odporność
Wygląd po próbie
starzenia termicznego
Brak pęcherzy, rys lub kapilar
(SIA V 280/4, DIN 53377)
Informacje
o systemie
Struktura systemu
Produkty pomocnicze
®
Sikaplan WP powlekana blacha do mocowania memebrany
Sika® Waterbar, typy AR i DR do montażu i podziału na segmenty przy
wymaganej odporności na oleje i bitumy Sika Waterbar® typ B
2
Sikaplan® WP 6110-15H black
2/4
Szczegóły aplikacji
Jakość podłoża
Beton
Czysty, suchy, jednorodny, wolny od zaolejeń, pyłu i luźnych cząstek.
Grunt
Odspojony urobek powinien zostać zagęszczony do wartości Proctora > 95%.
Ukruszone kamienie powinny zostać usunięte z powierzchni. Aby uzyskać
prawidłowe odprowadzenie wody spod membrany, minimalny spadek powinien
wynosić 4%, powinna zostać wykonana warstwa filtracyjna (drobne kruszywo
o średnicy ziarna poniżej 4 mm i grubości warstwy powyżej 5 cm). Warstwę,
ochronną można należy wykonać z gewłókniny o gramaturze > 500 g/m².
Asfalt / bitum
Czysty, suchy, jednorodny, wolny od zaolejeń, pyłu i luźnych cząstek.
Warunki aplikacji
Temperatura podłoża
Minimum 0°C / Maksimum +35°C
Temperatura otoczenia
Minimum +5°C / Maksimum +35°C
Instrukcja aplikacji
Sposób aplikacji
Metoda montażu
Ułożenie swobodne membrany na podłożu, mocowanie mechaniczne lub
balastowanie wykonywać należy zgodnie z Instrukcją montażu.
Połączenia membran należy wykonywać używając elektrycznych dmuchaw na
gorące powietrze, ręcznych lub automatycznych z możliwością indywidualnego
doboru i elektronicznej kontroli temperatury (urządzenie firmy Leister, ręczne Leister
Triac PID, automatyczne: Leister Twinny S, pół automatyczne: Leister Triac Drive).
Parametry zgrzewania takie jak: prędkość i temperatura należy ustalić w warunkach
budowy przed przystąpieniem do prac.
Uwagi do stosowania
Prace powinny być wykonywane przez firmę mającą niezbędne doświadczenie
w tego typu pracach.
Brak odporności na bezpośredni kontakt z innymi niż PCW tworzywami sztucznymi,
wymagana jest przekładka z geowłókniny o gramaturze > 300 g/m².
Po zakończeniu prac montażowych należy sprawdzić wodoszczelność izolacji,
zgodnie z wymaganiami klienta.
Materiał charakteryzuje się jedynie czasową odpornością na promieniowaniu UV
i obciążenia atmosferyczne, na czas prac montażowych.
Brak odporności na smołę.
3
Sikaplan® WP 6110-15H black
3/4
Uwaga
Wszelkie podane dane techniczne bazują na próbach i testach laboratoryjnych.
Praktyczne wyniki pomiarów mogą nie być identyczne w związku z okolicznościami,
na które producent nie ma wpływu.
Construction
Ochrona zdrowia
i środowiska
Warunki BHP
Stosować kremy ochronne do rąk. Używać ubrania robocze, rękawice i okulary
ochronne. W przypadku oparzeń w czasie aplikacji, przemywać je dużą ilością
zimnej wody.
Szczegółowe informacje dotyczące zdrowia, bezpieczeństwa, a także dane
dotyczące ekologii, właściwości toksykologicznych materiału itp. dostępne są
w Karcie Charakterystyki Preparatu Niebezpiecznego dostępnej na żądanie.
Ochrona środowiska
®
Membrany Sikaplan można utylizować jak tworzywa sztuczne.
