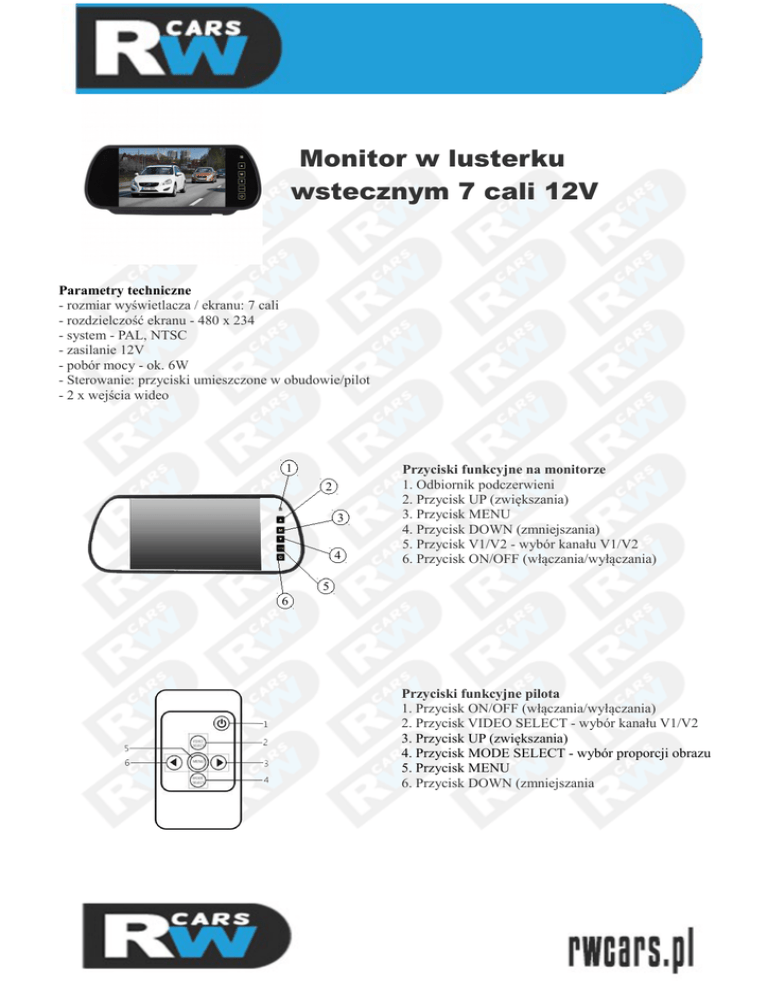

Monitor w lusterku wstecznym 7 cali 12V

Monitor w lusterku
wstecznym 7 cali 12V
Parametry techniczne
- rozmiar wyświetlacza / ekranu: 7 cali
- rozdzielczość ekranu - 480 x 234
- system - PAL, NTSC
- zasilanie 12V
- pobór mocy - ok. 6W
- Sterowanie: przyciski umieszczone w obudowie/pilot
- 2 x wejścia wideo
1
2
3
4
Przyciski funkcyjne na monitorze
1. Odbiornik podczerwieni
2. Przycisk UP (zwiększania)
3. Przycisk MENU
4. Przycisk DOWN (zmniejszania)
5. Przycisk V1/V2 - wybór kanału V1/V2
6. Przycisk ON/OFF (włączania/wyłączania)
5
6
Przyciski funkcyjne pilota
1. Przycisk ON/OFF (włączania/wyłączania)
2. Przycisk VIDEO SELECT - wybór kanału V1/V2
3. Przycisk UP (zwiększania)
4. Przycisk MODE SELECT - wybór proporcji obrazu
5. Przycisk MENU
6. Przycisk DOWN (zmniejszania
Kable podłączeniowe
4
1
2
5
3
1. Czarny – masa
2. Zielony – plus do kamery cofania
3. Czerwony – +12V prąd stały lub po stacyjce
4. Żółty – Video1
5. Żółty – Video2
Instrukcja użytkownika
Zmiana proporcji obrazu
1) Naciśnij przycisk MODE na monitorze - nastąpi zmiana proporcji 16:9/4:3
2) Naciśnij przycisk MODE SELECT na pilocie - nastąpi zmiana proporcji 16:9/4:3
Zmiana kanałów
1) Naciśnij przycisk AV1/AV2 na monitorze - nastąpi zmiana kanału
2) Naciśnij przycisk VIDEO SELECT na pilocie - nastąpi zmiana kanału
Ustawianie funkcji Menu
Funkcje Menu pozwalają na ustawienie: jasności obrazu, kontrastu, nasycenia koloru, obrotu kamery, języka menu
oraz funkcja reset przywraca ustawienia do początkowych.
1) Wciskaj przycisk MENU by wybrać odpowiednie parametry
2) Wciskaj przycisk UP lub DOWN by dostosowac parametry do swoich potrzeb
Włączanie/wyłączanie monitora
1) By włączyć lub wyłączyć monitor naciśnij przycisk ON/OFF na monitorze
2) By włączyć lub wyłączyć monitor naciśnij przycisk ON/OFF na pilocie
