Karta katalogowa Aeris

zastosowania
®
aeris

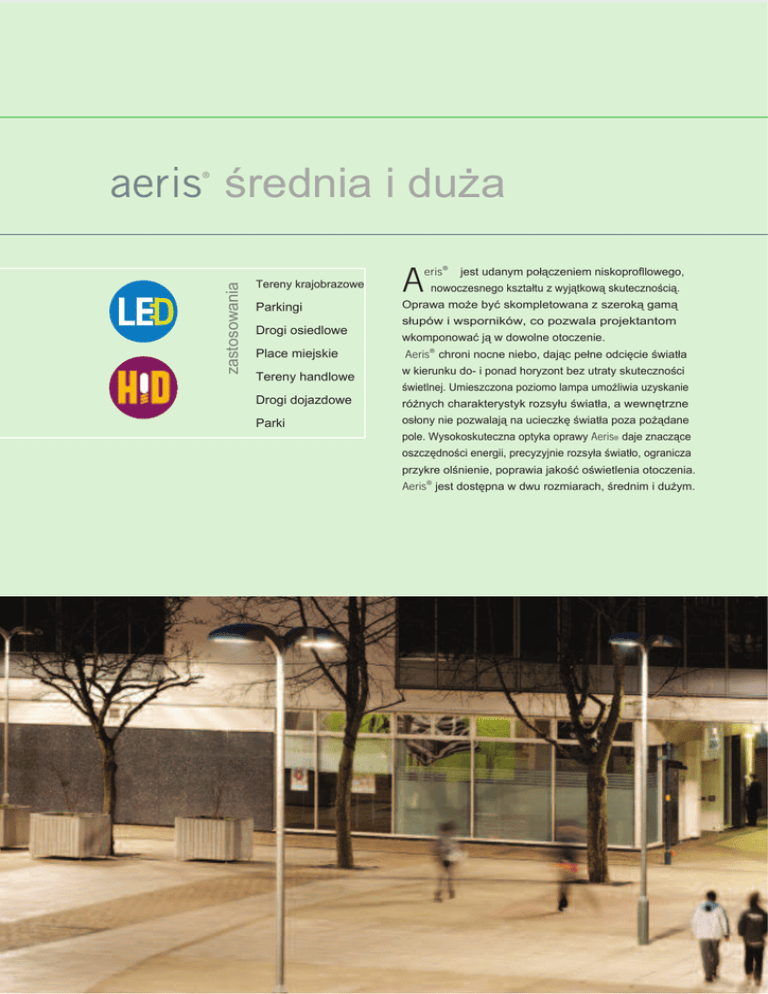

aeris średnia i duża
®
Tereny krajobrazowe
Parkingi
Drogi osiedlowe
A
eris®
jest udanym połączeniem niskoprofllowego,
nowoczesnego kształtu z wyjątkową skutecznością.
Oprawa może być skompletowana z szeroką gamą
słupów i wsporników, co pozwala projektantom
wkomponować ją w dowolne otoczenie.
Place miejskie
Aeris® chroni nocne niebo, dając pełne odcięcie światła
Tereny handlowe
w kierunku do- i ponad horyzont bez utraty skuteczności
Drogi dojazdowe
różnych charakterystyk rozsyłu światła, a wewnętrzne
Parki
świetlnej. Umieszczona poziomo lampa umożliwia uzyskanie
osłony nie pozwalają na ucieczkę światła poza pożądane
pole. Wysokoskuteczna optyka oprawy Aeris® daje znaczące
oszczędności energii, precyzyjnie rozsyła światło, ogranicza
przykre olśnienie, poprawia jakość oświetlenia otoczenia.
Aeris® jest dostępna w dwu rozmiarach, średnim i dużym.
aeris
®
amenity
cechy i korzyści użytkowe
typy lamp (lampa w komplecie fabrycznym z oprawą)
źródła HID lub LED
Aeris średnia:
> Wybór źródeł światła pozwala
na różnorodne zastosowania, z zachowaniem
tego samego, nowoczesnego stylu
> Oszczędność energii i doskonałe
63 x 1.1W LEDs
35W - 150W ceramiczne, metalohalogenkowe
45W - 140W CosmoPolis
70W wysokoprężne sodowe
parametry świetlne
57W - 70W świetlówki kompaktowe
Unikalna, niskoprofilowa obudowa
> Estetyczne uzupełnienie
Aeris duża:
nowoczesnej architektury
Solidna obudowa z twardego aluminium
> Mocna i wytrzymała
150W - 400W ceramiczne, metalohalogenkowe
250W - 400W metalohalogenkowe
150W - 400W wysokoprężne sodowe
Ograniczone świecenie w górę
140W cosmopolis
> ‘Chroń nocne niebo’
Stopień ochrony IP
Segmentowy system optyczny
> Adaptacja do różnych zastosowań
Cztery charakterystyki rozsyłu światła
1.
5k
g
Aeris Duża IP657
5k
g
Aeris Średnia IP659
> Maksymalna skuteczność
i równomierność dla różnych zastosowań
Wersja pojedyncza i podwójna
certyfikacje
Zgodność z normą EN60598
> Możliwość stosowania wersji
odpowiedniej do potrzeb
< willow place - corby
Aeris Duża
Aeris Średnia
®
aeris
segmentowana optyka oprawy aeris
Seria opraw Aeris pozwala uzyskać doskonałe
oświetlenie w nocy, a w dzień pozostaje estetyczną ozdobą. Dzięki swym własnościom optycznym
nadaje się szczególnie do lamp nowego typu,
o małym zużyciu energii. Segmentowany odbłyśnik
jest precyzyjnie wyprofilowany dla osiągania jak
największej skuteczności, zwłaszcza dla małych
wysokości zawieszenia,
W wersji z LED, oprawa zapewnia optymalną
Rozsył asymetryczny
temperaturę pracy diod, dzięki czemu diody
świecą pełnym strumieniem w maksymalnym
okresie swej żywotności.
Wybór spośród pięciu charakaterystyk rozsyłu
pozwala stosować te oprawy do oświetlania ulic
parkingów, dróg pieszych, otoczenia budynków
i kampusów uniwersyteckich. Wszystkie odbłyśniki
można obrócić o 90°, dostosowując oświetlenie
do obszaru pod oprawą.
Oba typy opraw, średnia i duża, mają podobne
charakterystyki rozsyłu, ułatwiając projektowanie.
Uliczny
Unikalny charakter optyki Aeris eliminuje pasy
i pręgi, charakterystyczne dla lamp umieszczonych
poziomo, a opcja cut-out nie tylko ucina światło
rozpraszane niepotrzebnie za tył słupa, ale
przekierowuje to światło na pożądane pole
z przodu słupa.
Seria oprawa Aeris jest doskonałym narzędziem
dla projektanta nowoczesnego oświetlenia.
Z odcięciem światła niepotrzebnego
Światło szeroko w przód
(tylko dla Aeris średniej)
Moduł LED
contact
Holophane
for details
peninsula square O2 arena - london >
© james newton
®
aeris
®
aeris
RSLVWHFKQLF]Q\
typy rozsyłu światła
Oprawa składa się z obudowy, wykonanej
z twardego aluminium, zawierającej statecznik
aeris™
w dwu rozmiarach. Duża dla lamp sodowych
100 do 400W i ceramicznych metalohalogenkowych
Wprzód z odcięciem .(FWC)
Wprzód szeroko (.FW)
318
546
Aeris™ Duża - ASL
208
a średnia dla 35, 70 i 150W ceramicznych metalohalogenkowych,
70W sodowych, 45 do 140W Cosmopolis, 42 do 70W
świetlówek kompaktowych oraz dla diod LED.
Zespół optyczny składa się z obracalnego zestawu
odbłyśników, zamocowanego na głęboko osadzanej
płycie, co zapewnia precyzyjne wyśrodkowanie.
Pokrywa dolna oprawy składa się z aluminiowej
ramy i płaskiej szyby ze szkła hartowanego.
Stopień szczelności jest odpowiedni dla IP65.
Aeris™ Średnia - ASM
Symetryczny (.SY) tylko LED
160
Asymetryczny (.AY)
144
dla diod LED, lamp wysokoprężnych i świetlówek
kompaktowych oraz odbłyśnik, zamocowany
na zdejmowalnej płycie.Oprawa jest dostępna
średnia i duża
Uliczny (.NR)
711
powierzchnia naporu wiatru
0.09m2
0.15m2
419
Aeris Średnia
Aeris Duża
144
Kod
Dane fotometryczne dostępne na
www.holophane.co.uk
wagi i temperatury pracy
Unit (typ lampy)
Waga (kg)
ASM 57W TRT
ASM 70W TRT
ASM 70W XT
ASM 35W CDMT
ASM 70W CDMT
ASM 100W CDMT
ASM 150W CDMT
ASM 63LED
ASL 150W CDMT
ASL 250W CDMT
ASL 400W CDMT
ASL 150W XT
8.8
8.8
9.3
9.0
9.3
9.3
10.0
13.6
15.7
16.1
17.0
15.7
ASL 250W XT
ASL 400W XT
16.1
17.0
Minimum Operating Maximum Ambient*(otoczenia)
Temperature (˚C)
Temperature (˚C)
-10
50
-10
45
-30
45
-20
50
-20
50
-20
50
-20
50
-20
35
-20
40
-20
40
-20
-30
-30
-30
40
45
45
45
* Maksymalne temperatury otoczenia podane są dla zastosowań zewnętrznych,
dla wewnętrznych należy odjąć 10 ºC.
contact
Holophane
for details
aeris gullwing bracket, willow place - corby >
aeris
®
amenity
wysięgniki na kolumnach
Wysięgnik pojedynczy
uchwyt do montażu na ścianie
55
150
podwójny
20
20
150
uchwyt do montażu na ścianie
110
Uwaga: w położeniu pokazanym na lewym zdjęciu oprawa może być stosowana tylko
wewnątrz, dla temperatur otoczenia mniejszych od 30 ˚C.
Nie nadaje się do pływalni.
®
aeris medium
ordering details : luminaire
Code
ASM
Aeris Medium
Code
Lamp Type
.57TRT
.70TRT
.45CW
.60CW
.90CW
.140CW
.63LED
.70XT
.35CDMTF3
.70CDMTF3
.100CDMT3
57W Qudruple Tube 4000K compact fluorescent lamp 4 pin (GX24q-4) base
70W Quadruple Tube 4000K compact fluorescent lamp 4 pin (GX24q-4) base
45W CosmoPolis lamp (PGZ 12) base
60W CosmoPolis lamp (PGZ12) base
90W CosmoPolis lamp (PGZ12) base
140W CosmoPolis lamp (PGZ12) base
63 x 1.1W White LEDs 6000K
70W Clear high output high pressure sodium lamp (E27) base
35W Clear CDM-T 3000K ceramic metal halide lamp (G12) base
70W Clear CDM-T 3000K ceramic metal halide lamp (G12) base
100W Clear CDM-T 3000K ceramic metal halide lamp (E27) base
.150CDMTF3
150W Clear CDM-T 3000K ceramic metal halide lamp (G12) base
Code
.AY
Example ASM
.70XT
Light Distribution
Asymmetric
.SY
Symmetric (only available with .63LED)
.NR
.FWC
Street
Forward throw with backlight cut off
.AY
Code
.C1
Colour
White (RAL 9016)
.C4
Graphite (RAL 7011)
.C6
Grey (RAL 7035)
.C7
Black (RAL 9005)
.C9
.RAL****
Metallic Silver (RAL 9006)
RAL Colour (Customer Choice)*
.C1
Code
Options
.T
.C
Photocell
Enhanced paint finish
.T
*Please specify RAL colour reference.Note: luminaries are supplied as standard for use on 240V 50Hz supply and complete with lamp. For 230V 50Hz add
prefix 'N'. Other voltages available on request, timed igniters as special available on request.
luminaire accessories
order separately for on-site installation by others
wall mount bracket accessories
order separately for on-site installation by others
Code
Code
ASM.BLS
Back Light Shield. For Use On Asymmetric
Distribution Only
ASLM.WB.C1
ASLM.WB.C4
White (RAL 9016)
Graphite (RAL 7011)
ASLM.WB.C6
ASLM.WB.C7
Grey (RAL 7035)
Black (RAL 9005)
ASLM.WB.C9 Silver (RAL 9006)
ASLM.WB.RAL**** RAL Colour (Customer Choice)
Only to be used in down light orientation in exterior environments
®
aeris medium
amenity
ordering details : columns & brackets
Code
ASMB
ASMC
ASMAC
ASMMH
Aeris
Aeris
Aeris
Aeris
Medium
Medium
Medium
Medium
tubular base compartment column
steel conical column
aluminium conical column
steel mid hinged column
Code
Luminaire Mounting Height
.3
.4
3 metres*
4 metres
.5
5 metres
.6
.8
6 metres
8 metres
Code
Column Category please refer to page 24.15 for definition of the EN40 guidelines
.LMZ
.HVZ
.HEZ
For light & medium area wind zones (EN40 rationalised wind zones)
For heavy area wind zones (EN40 rationalised wind zones)
For extra heavy wind zones (EN40 rationalised wind zones)
Code
.1A
Brackets
Single Head
.2A
Twin Head
Code
Colour
.C1
White (RAL 9016)
.C4
Graphite (RAL 7011)
.C6
Grey (RAL 7035)
.C7
Black (RAL 9005)
.C9
.RAL****
Metallic Silver (RAL 9006)
RAL Colour (customer choice)*
Code
Optional Base Type please refer to page 24.1 for
details, base is dependant on height and type of column
.FB1
Flange base
.FB2
Flange base
Code
Column Finish
.P1
.P2
Black undercoat primed
Undercoat primed to match RAL
colour specified
Code
Example ASMB
.6
.HEZ
.1A
.C1
.FB2
.P2
.C
.C
Optional Paint Finish
(Bracket Only)
Enhanced paint finish
*not available for ASMMH. **Please specify RAL colour reference.
column accessories
Code
HELB.FS1
HELB.FS2
HEL.CBEPAC
Tubular Compartment Columns (ASMB)
J-Anchor bolts for flange base, 3m to 5m
J-Anchor bolts for flange base, 6m to 8m
Cut Out Box and Earth Plate for Armoured Cable*
Code
HELC.FS1
HELC.FS2
HEL.CBEPAC
Conical Steel Columns (ASMC)
J-Anchor bolts for flange base, 3m to 5m
J-Anchor bolts for flange base, 6m to 8m
Cut Out Box and Earth Plate for Armoured Cable*
Code
HELMH.FS1
HELMH.FS2
.RLR4
.RLR6
.RLR8
Mid Hinged Columns (ASMMH)
J-Anchor bolts for flange base, 4m to 5m
J-Anchor bolts for flange base, 6m to 8m
Raise lower rope 4m-5m
Raise lower rope 6m
Raise lower rope 8m
Code
HELAC.FS1
HELAC.FS2
HEL.CBEPAC
Conical Aluminium Columns (ASMAC)
J-Anchor bolts for flange base, 3m to 5m
J-Anchor bolts for flange base, 6m to 8m
Cut Out Box and Earth Plate for Armoured Cable*
*please contact Holophane for details
Flange Plate and J-Bolt Data to be confirmed upon placement of order.
TM
aeris large
ordering details : luminaire
Code
ASL
Aeris Large
Code
Lamp Type
.150XT
.250XT
.400XT
.150CDOTT
.250CDOTT
.140CW
.150CDMT3
.250CDMT3
150W
250W
400W
150W
250W
140W
150W
250W
Clear high output high pressure sodium lamp (E40) base
Clear high output high pressure sodium lamp (E40) base
Clear high output high pressure sodium lamp (E40) base
Metal halide lamp (E40) base
Metal halide lamp (E40) base
Cosmopolis lamp (PG212) base
Clear CDM-T 3000K ceramic metal halide lamp (E40) base
Clear CDM-T 3000K ceramic metal halide lamp (E40) base
.400CDMT3 400W Clear CDM-T 3000K ceramic metal halide lamp (E40) base
Code
.AY
.NR
.FW
.FWC
Light Distribution
Asymmetric
Street
Forward throw
Forward throw with backlight cut off
Code
.C1
.C4
.C6
.C7
.C9
.RAL****
Example ASL
.400XT
.AY
.C9
Colour
White (RAL 9016)
Graphite (RAL 7011)
Grey (RAL 7035)
Black (RAL 9005)
Metallic Silver (RAL 9006)
RAL Colour (Customer Choice)*
Code
Options
.T
.C
Photocell
Enhanced paint finish
.T
*Please specify RAL colour reference.Note: luminaries are supplied as standard for use on 240V 50Hz supply and complete with lamp. For 230V 50Hz add
prefix 'N'. Other voltages available on request, timed igniters as special available on request.
luminaire accessories
order separately for on-site installation by others
wall mount bracket accessories
order separately for on-site installation by others
Code
Code
ASL.BLS
Back Light Shield.
For Use On Asymmetric or Forward Throw Distributions Only.
ASLM.WB.C1
ASLM.WB.C4
ASLM.WB.C6
ASLM.WB.C7
ASLM.WB.C9
ASLM.WB.RAL****
White (RAL 9016)
Graphite (RAL 7011)
Grey (RAL 7035)
Black (RAL 9005)
Silver (RAL 9006)
RAL Colour (Customer Choice)
Only to be used in down light orientation in exterior environments
TM
aeris large
amenity
ordering details : columns & brackets
Code
ASLB
ASLC
ASLAC
ASLMH
Aeris Large
Aeris Large
Aeris Large
Aeris Large
Code
.4
.5
.6
.8
.10
.12
Tubular Base Compartment Column
Steel Conical Column
Aluminium Conical Column
Steel Mid Hinged Column
Luminaire Mounting Height
4 metres
5 metres
6 metres
8 metres
10 metres*
12 metres**
Code
.LMZ
.HVZ
.HEZ
Wind Zones as EN40 please refer to page 24.15 for definition of the EN40 guidelines
For light & medium area wind zones (EN40 Rationalised Wind Zones)
For heavy area wind zones (EN40 rationalised wind zones)
For extra heavy area wind zones (EN40 Rationalised Wind Zones)
Code
Brackets
.1A
Single Head
.2A
Twin Head
Code
.C1
.C4
.C6
.C7
.C9
.RAL****
Colour
White (RAL 9016)
Graphite (RAL 7011)
Grey (RAL 7035)
Black (RAL 9005)
Metallic Silver (RAL 9006)
RAL Colour (customer choice)***
Code
Optional Base Type please refer to page 24.1 for
details, base is dependant on height and type of column
.FB1
.FB2
.FB3
Example ASLB
.4
.LMZ
.1A
.C1
.FB1
Flange base
Flange base
Flange base
Code
.P1
.P2
Optional Column Finish
Black undercoat primed
Undercoat primed to match RAL
colour specified
Code
Optional Paint Finish
(Bracket Only)
.C
Enhanced Paint Finish
.P1
.C
*not available for ASLMH **not available for ASLMH,ASLAC and ASLC ***Please specify RAL colour reference
column accessories
Code
HELB.FS1
HELB.FS2
HELB.FS3
HEL.CBEPAC
Tubular Compartment Columns (ASLB)
J-Anchor bolts for flange base, 4m to 5m
J-Anchor bolts for flange base, 6m to 8m
J-Anchor bolts for flange base, 10m to 12m
Cut Out Box and Earth Plate for Armoured Cable*
Code
HELMH.FS1
HELMH.FS2
.RLR4
.RLR6
.RLR8
HEL.CBEPAC
Mid Hinged Columns (ASLMH)
J-Anchor bolts for flange base, 4m to 5m
J-Anchor bolts for flange base, 6m to 8m
Raise lower rope 4m-5m
Raise lower rope 6m
Raise lower rope 8m
Cut Out Box and Earth Plate for Armoured Cable*
Code
HELC.FS1
HELC.FS2
HELC.FS3
HEL.CBEPAC
Conical Steel Columns (ASLC)
J-Anchor bolts for flange base, 4m to 5m
J-Anchor bolts for flange base, 6m to 8m
J-Anchor bolts for flange base, 10m
Cut Out Box and Earth Plate for Armoured Cable*
Code
HELAC.FS1
HELAC.FS2
HEL.CBEPAC
Conical Aluminium Columns (ASLAC)
J-Anchor bolts for flange base, 4m to 5m
J-Anchor bolts for flange base, 6m to 10m
Cut Out Box and Earth Plate for Armoured Cable*
*please contact Holophane for details
Flange Plate and J-Bolt Data to be confirmed upon placement of order.
