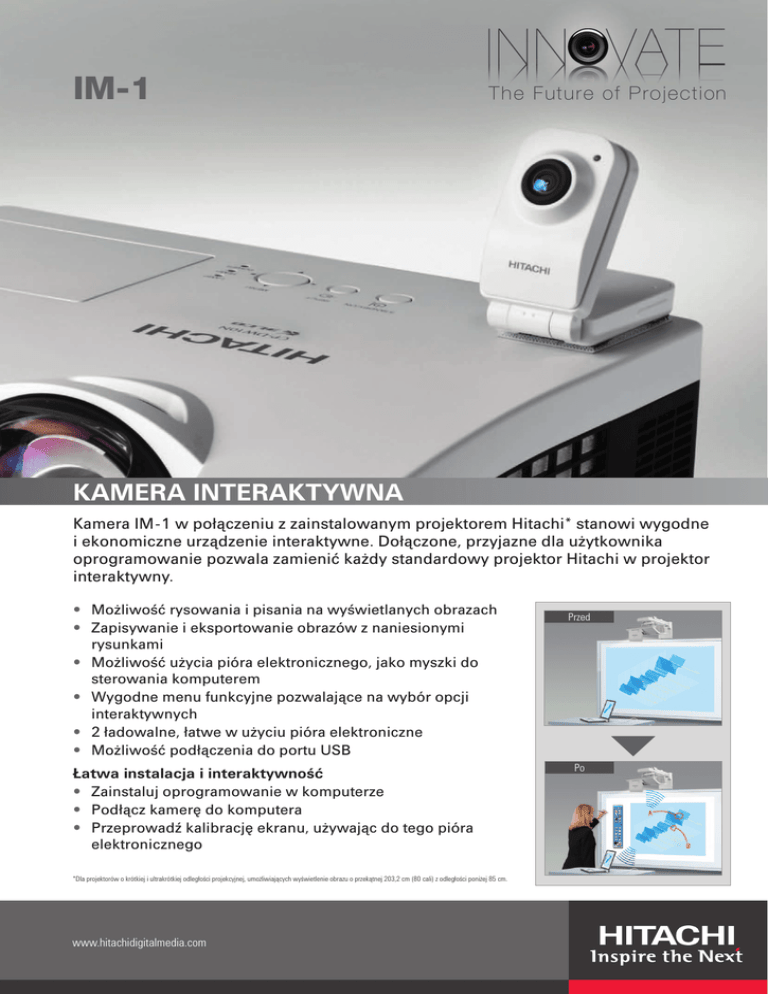

KAMERA INTERAKTYWNA - Hitachi Digital Media Group

IM-1
KAMERA INTERAKTYWNA
Kamera IM-1 w połączeniu z zainstalowanym projektorem Hitachi* stanowi wygodne
i ekonomiczne urządzenie interaktywne. Dołączone, przyjazne dla użytkownika
oprogramowanie pozwala zamienić każdy standardowy projektor Hitachi w projektor
interaktywny.
• Możliwość rysowania i pisania na wyświetlanych obrazach
• Zapisywanie i eksportowanie obrazów z naniesionymi
rysunkami
• Możliwość użycia pióra elektronicznego, jako myszki do
sterowania komputerem
• Wygodne menu funkcyjne pozwalające na wybór opcji
interaktywnych
• 2 ładowalne, łatwe w użyciu pióra elektroniczne
• Możliwość podłączenia do portu USB
Łatwa instalacja i interaktywność
• Zainstaluj oprogramowanie w komputerze
• Podłącz kamerę do komputera
• Przeprowadź kalibrację ekranu, używając do tego pióra
elektronicznego
*Dla projektorów o krótkiej i ultrakrótkiej odległości projekcyjnej, umożliwiających wyświetlenie obrazu o przekątnej 203,2 cm (80 cali) z odległości poniżej 85 cm.
www.hitachidigitalmedia.com
Przed
Po
IM-1Specyfikacje techniczne
Przykład typowego połączenia
Projektor
firmy Hitachi
KAMERA
Wielkość ekranu
Punkty kalibracji
Dokładność wskazywania
Szybkość przechwycenia
Czas reakcji
Długość fali
Źródło zasilania
Pobór mocy
Złącze
Kontrolka
Kamera
1,5 m
2m
2,5 m
Ekrany używane w połączeniu z tym urządzeniem mogą
mieć rozmiar od 1,5 m do 2,5 m
Komputer
Wygodne menu funkcyjne
Pobór mocy
Menu podstawowych funkcji
Minimalizuj
Ukryj
Tryb eksperta
Ołówek
Kolor
Pióro
Wyjdź
Znak
Gumka
Regulacja szerokości
Uchwyć/biała tablica
Importuj tło
Menu eksperta
Ołówek
Pióro
Autodopasowanie
Maskuj
Prostokąt
Kompatybilne modele
Wymiary (dł. x szer. x wys.)
Przybliżona masa
PIÓRO ELEKTRONICZNE
Długość fali podczerwonej
Częstotliwość podczerwieni
Źródło zasilania
Czas pełnego naładowania
Czas użytkowania
1,52~2,54 m (60~100 cali) (4:3, 16:10)
9 lub 25 punktów
Do 6 kropek (przy 25 punktach kalibracji , WXGA)
Szybciej niż 16 ms
Szybciej niż 160 ms
850 nm (podczerwona)
Poprzez port USB
150 mA (USB 5 V)
Wtyk USB typ A (4 m od krawędzi bieguna)
Zielona (zasilanie włączone), pomarańczowa (wykrywanie
fal podczerwonych)
Modele o krótkiej i ultrakrótkiej odległości projekcyjnej*
84 x 45 x 42 mm
80 g
Około 850 nm
Prąd stały
Ładowarka
Około 1 minuty
Około 1 godziny (zależnie od warunków użytkowania)
(czas ciągłego rysowania wynosi około 10 minut)
5 V 500 mA (maks.) (podczas ładowania za pośrednictwem
portu USB)
Czerwona (podczas niezakończonego ładowania kondensatorów)
Długość 185 mm, średnica 19 mm
40 g
Kontrolka
Wymiary
Przybliżona masa
STACJA DOKUJĄCA DLA PIÓR
Możliwa liczba przechowywanych piór 2
Pobór mocy
Podczas ładowania za pośrednictwem portu USB:
5 V 500 mA (maks.)
Wymiary (dł. x szer. x wys.)
220 x 120 x 30 mm
Przybliżona masa
270 g
KABEL USB
Złącze
USB typu A, mini USB typu B
Wymiary
Długość 500 mm
MONTAŻ
Znak
Gumka
Punkt
Linia prosta
Elipsa
Regulacja szerokości
Zmniejsz*
Przenieś*
Powtórz
Uchwyć/biała tablica
Pokaż stronę
Powiększ*
Przywróć*
Cofnij
Importuj tło
Oczyść ekran
Kolor
Ultrakrótkiego rzutu
*Tylko tryb białej tablicy
Krótkiego rzutu
CERTYFIKAT
CE EN 55022, EN 55024, zgodny z WEEE/RoHS
WARUNKI OTOCZENIA
Temperatura otoczenia
Wilgotność
robocza: 5~35°C/przechowywania: -20~60°C
robocza/przechowywania: 10~85% wilgotności względnej
(bez kondensacji)
KOMPATYBILNE MODELE
Projektory o krótkiej i ultrakrótkiej odległości projekcyjnej, umożliwiających wyświetlenie obrazu
o przekątnej 203,2 cm (80 cali) z odległości poniżej 85 cm.
84 mm
Kamera interaktywna
Pióro świetlne
45 mm
185 mm
42 mm
Futerał na pióra świetlne
INSTALOWANIE OPROGRAMOWANIA W KOMPUTERZE
Wymagania sprzętowe i systemowe komputera
• Procesor: Pentium® 4 (1,8 GHz lub więcej) • Pamięć: 512 MB lub więcej • System operacyjny: jeden z poniższych. Windows® XP Home Edition/Professional Edition (tylko wersja 32-bitowa)
(dodatek SP2 lub nowszy) Windows Vista® Home Basic/Home Premium/Business/Ultimate/Enterprise Windows 7 Home Basic/Home Premium/Business/Ultimate/Enterprise • Miejsce na
twardym dysku: 20 MB wolnego miejsca • Port USB
W przypadku korzystania z funkcji interaktywnych zaleca się użycie komputera spełniającego poniższe wymagania.
• Procesor: Intel® Core™ 2 DUo 2,0 GHz lub szybszy. • Pamięć: 1GB lub więcej (Windows XP) 2GB lub więcej (Windows Vista i Windows 7) • Wyświetlacz: High color (16 bitów) lub więcej
Hitachi Digital Media Groupm Al. Jana Pawla II 12, 00-124 Warszawa, Poland Tel: +48 22 850 9907 Fax: +48 22 850 9909 www.hitachidigitalmedia.com
*Więcej informacji można uzyskać u sprzedawcy. System Windows® i Windows Vista® są zarejestrowanymi znakami handlowymi firmy Microsoft Corporation na obszarze Stanów Zjednoczonych i/lub innych krajów. Pentium® i Intel®Core™ są znakami handlowymi firmy Intel Corporation na
obszarze Stanów Zjednoczonych i/lub innych krajów. Powyższe dane techniczne i zdjęcia służą jedynie celom informacyjnym i mogą ulec zmianie.
11/12
