Kamna s vymenikem 08_PL

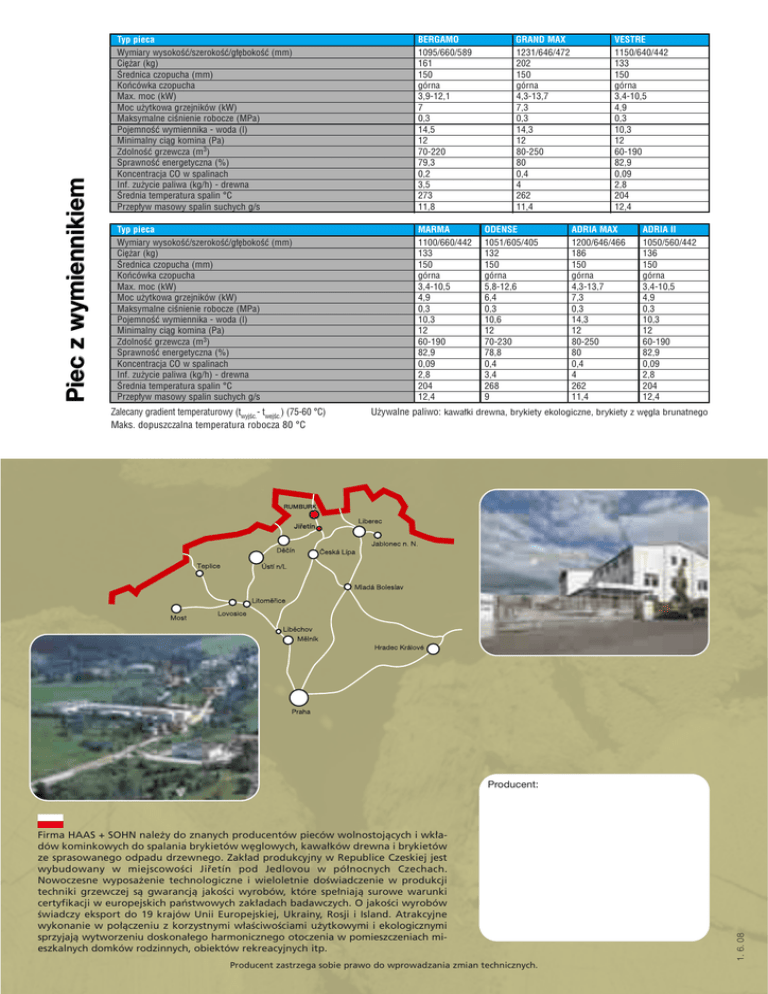

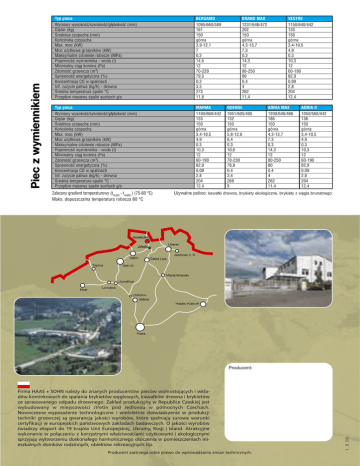

Piec z wymiennikiem
Typ pieca
Wymiary wysokoÊç/szerokoÊç/g∏´bokoÊç (mm)
Ci´˝ar (kg)
Ârednica czopucha (mm)
Koƒcówka czopucha
Max. moc (kW)
Moc u˝ytkowa grzejników (kW)
Maksymalne ciÊnienie robocze (MPa)
PojemnoÊç wymiennika - woda (l)
Minimalny ciàg komina (Pa)
ZdolnoÊç grzewcza (m3)
SprawnoÊç energetyczna (%)
Koncentracja CO w spalinach
Inf. zu˝ycie paliwa (kg/h) - drewna
Ârednia temperatura spalin °C
Przep∏yw masowy spalin suchych g/s
BERGAMO
1095/660/589
161
150
górna
3,9-12,1
7
0,3
14,5
12
70-220
79,3
0,2
3,5
273
11,8
Typ pieca
Wymiary wysokoÊç/szerokoÊç/g∏´bokoÊç (mm)
Ci´˝ar (kg)
Ârednica czopucha (mm)
Koƒcówka czopucha
Max. moc (kW)
Moc u˝ytkowa grzejników (kW)
Maksymalne ciÊnienie robocze (MPa)
PojemnoÊç wymiennika - woda (l)
Minimalny ciàg komina (Pa)
ZdolnoÊç grzewcza (m3)
SprawnoÊç energetyczna (%)
Koncentracja CO w spalinach
Inf. zu˝ycie paliwa (kg/h) - drewna
Ârednia temperatura spalin °C
Przep∏yw masowy spalin suchych g/s
MARMA
1100/660/442
133
150
górna
3,4-10,5
4,9
0,3
10,3
12
60-190
82,9
0,09
2,8
204
12,4
Zalecany gradient temperaturowy (twyjÊc.- twejÊc.) (75-60 °C)
Maks. dopuszczalna temperatura robocza 80 °C
GRAND MAX
1231/646/472
202
150
górna
4,3-13,7
7,3
0,3
14,3
12
80-250
80
0,4
4
262
11,4
ODENSE
1051/605/405
132
150
górna
5,8-12,6
6,4
0,3
10,6
12
70-230
78,8
0,4
3,4
268
9
VESTRE
1150/640/442
133
150
górna
3,4-10,5
4,9
0,3
10,3
12
60-190
82,9
0,09
2,8
204
12,4
ADRIA MAX
1200/646/466
186
150
górna
4,3-13,7
7,3
0,3
14,3
12
80-250
80
0,4
4
262
11,4
ADRIA II
1050/560/442
136
150
górna
3,4-10,5
4,9
0,3
10,3
12
60-190
82,9
0,09
2,8
204
12,4
U˝ywalne paliwo: kawa∏ki drewna, brykiety ekologiczne, brykiety z w´gla brunatnego
Firma HAAS + SOHN należy do znanych producentów pieców wolnostojących i wkładów kominkowych do spalania brykietów węglowych, kawałków drewna i brykietów
ze sprasowanego odpadu drzewnego. Zakład produkcyjny w Republice Czeskiej jest
wybudowany w miejscowości Jiřetín pod Jedlovou w północnych Czechach.
Nowoczesne wyposażenie technologiczne i wieloletnie doświadczenie w produkcji
techniki grzewczej są gwarancją jakości wyrobów, które spełniają surowe warunki
certyfikacji w europejskich państwowych zakładach badawczych. O jakości wyrobów
świadczy eksport do 19 krajów Unii Europejskiej, Ukrainy, Rosji i Island. Atrakcyjne
wykonanie w połączeniu z korzystnymi właściwościami użytkowymi i ekologicznymi
sprzyjają wytworzeniu doskonałego harmonicznego otoczenia w pomieszczeniach mieszkalnych domków rodzinnych, obiektów rekreacyjnych itp.
Producent zastrzega sobie prawo do wprowadzania zmian technicznych.
1. 6. 08
Producent:
PIEC Z WYMIENNIKIEM
Adria Max
ą
re mogć
ó
t
k
,
o
ł
Ciep o zobaczy
Państw
Sprzedawca:
Producent:
HAAS + SOHN Rukov, s. r. o.
SNP 474
408 01 Rumburk, CZ
tel.: +420 412 332 353
tel./fax: +420 412 332 345
e-mail: [email protected]
Grand Max
Vestre
Odense
Marma
Bergamo
Adria II
Adria Max
NOWOŚĆ
NOWOŚĆ
Schemat informacyjny systemu grzewczego.
Zabezpieczenie przed przegrzaniem podczas przerwy w dopływie
energii elektrycznej z wykorzystaniem zapasowego źródła zasilania.
15
230 V/50 Hz
1
14
6
3
10
11
13
4
8
13
2
12
LEGENDA:
1.
2.
3.
4.
5.
wymiennik
pompa obiegowa
zbiornik ekspansyjny
grzejnik
zawór spustowy
9
6.
7.
8.
9.
10.
5
7
5
zawór bezpieczeństwa
wąż zasilający
zawór wężowy z klapą zwrotną
zawór wężowy
manometr
11.
12.
13.
14.
15.
termostat nakładany
filtr zaporowy BALL
kurek kulowy
zawór odpowietrzający
źródło zapasowe UPS 300/3
Schemat informacyjny podłączenia wymiennika z pętlą schładzającą
do wymiennika ciepłej wody, zabezpieczenie przed przegrzaniem podczas
przerwy w dopływie energii elektrycznej.
14
3
8
6
11
10
4
10
1
15
13
8
2
9
7
12
5 5
LEGENDA:
1.
2.
3.
4.
5.
wymiennik
pompa obiegowa
zbiornik ekspansyjny
grzejnik
zawór spustowy
6.
7.
8.
9.
10.
zawór bezpieczeństwa
zawór temostatyczny ESBE TV 25-60 °C
kurek kulowy
filtr zaporowy BALL
manometr
11.
12.
13.
14.
15.
zawór odpowietrzający
spust
wymiennik schładzający (pętla)
temperaturowy zawór bezpieczeństwa
podłączono do rozprowadzenia wody zimnej
