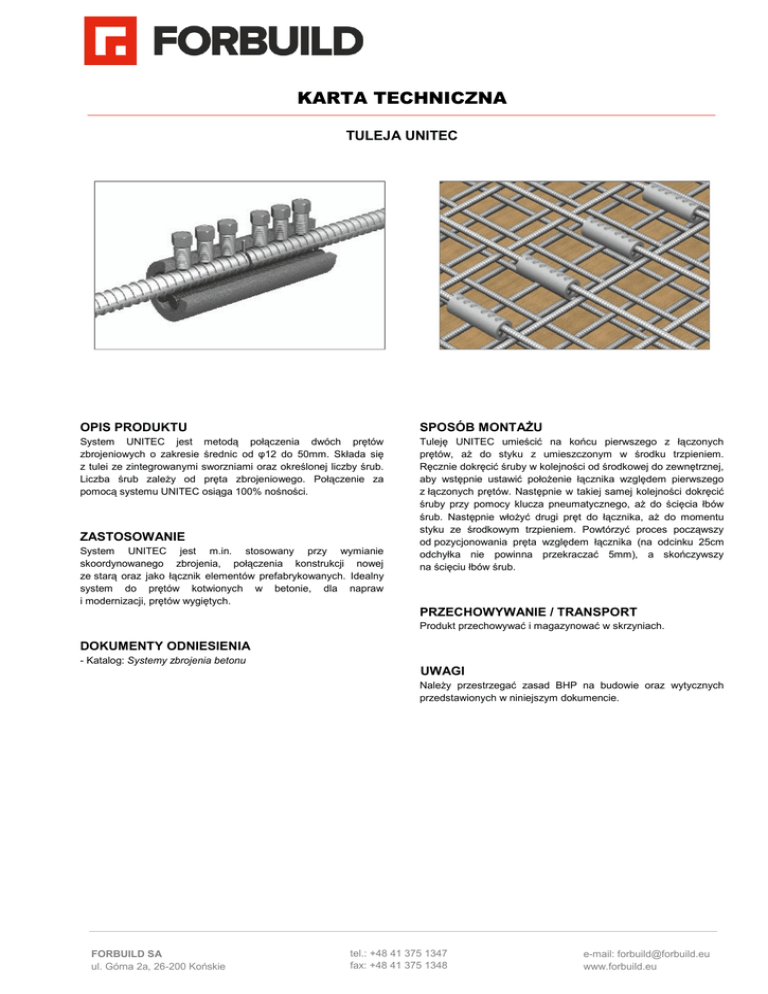

KARTA TECHNICZNA

KARTA TECHNICZNA
TULEJA UNITEC
OPIS PRODUKTU
SPOSÓB MONTAŻU
System UNITEC jest metodą połączenia dwóch prętów
zbrojeniowych o zakresie średnic od φ12 do 50mm. Składa się
z tulei ze zintegrowanymi sworzniami oraz określonej liczby śrub.
Liczba śrub zależy od pręta zbrojeniowego. Połączenie za
pomocą systemu UNITEC osiąga 100% nośności.
Tuleję UNITEC umieścić na końcu pierwszego z łączonych
prętów, aż do styku z umieszczonym w środku trzpieniem.
Ręcznie dokręcić śruby w kolejności od środkowej do zewnętrznej,
aby wstępnie ustawić położenie łącznika względem pierwszego
z łączonych prętów. Następnie w takiej samej kolejności dokręcić
śruby przy pomocy klucza pneumatycznego, aż do ścięcia łbów
śrub. Następnie włożyć drugi pręt do łącznika, aż do momentu
styku ze środkowym trzpieniem. Powtórzyć proces począwszy
od pozycjonowania pręta względem łącznika (na odcinku 25cm
odchyłka nie powinna przekraczać 5mm), a skończywszy
na ścięciu łbów śrub.
ZASTOSOWANIE
System UNITEC jest m.in. stosowany przy wymianie
skoordynowanego zbrojenia, połączenia konstrukcji nowej
ze starą oraz jako łącznik elementów prefabrykowanych. Idealny
system do prętów kotwionych w betonie, dla napraw
i modernizacji, prętów wygiętych.
PRZECHOWYWANIE / TRANSPORT
Produkt przechowywać i magazynować w skrzyniach.
DOKUMENTY ODNIESIENIA
- Katalog: Systemy zbrojenia betonu
UWAGI
Należy przestrzegać zasad BHP na budowie oraz wytycznych
przedstawionych w niniejszym dokumencie.
FORBUILD SA
ul. Górna 2a, 26-200 Końskie
tel.: +48 41 375 1347
fax: +48 41 375 1348
e-mail: [email protected]
www.forbuild.eu
DANE TECHNICZNO-HANDLOWE
Gwint
śruby
Średni moment
dokręcenia do
ścięcia główek
śrub [Nm]
6
M12
140
1,6
szt.
ZB-ZS-XX-0-08796
140
6
M12
140
1,6
szt.
ZB-ZS-XX-0-08797
51
200
8
M12
140
2,5
szt.
ZB-ZS-XX-0-08799
22
58
180
6
M16
250
2,8
szt.
ZB-ZS-XX-0-10194
UNITEC D25
25
62
240
8
M16
250
3,8
szt.
ZB-ZS-XX-0-08800
UNITEC D28
28
76
220
6
M20
680
6,8
szt.
ZB-ZS-XX-0-08801
UNITEC D32
32
82
280
8
M20
680
8,5
szt.
ZB-ZS-XX-0-08802
UNITEC D36
36
89
360
10
M20
680
12,2
szt.
ZB-ZS-XX-0-08803
UNITEC D40
40
95
425
12
M20
680
15,4
szt.
ZB-ZS-XX-0-08804
UNITEC D50
50
104
620
18
M20
680
23,5
szt.
ZB-ZS-XX-0-10195
Symbol
Średnica
pręta φ
[mm]
Średnica
Długość
zewnętrzna
L [mm]
D [mm]
UNITEC D12
12
48
140
UNITEC D16
16
48
UNITEC D20
20
UNITEC D22
Ilość
śrub
w tulei
Masa
Jednostka
tulei [kg] sprzedaży
Nr artykułu
2015.09.30/084
