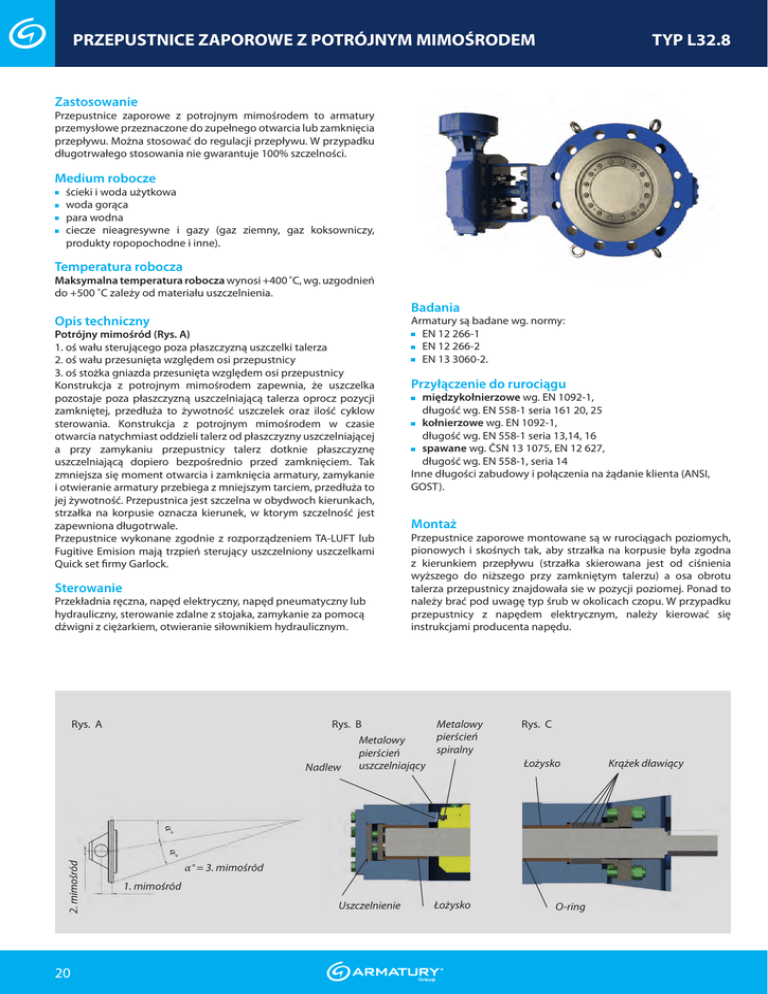

Karta katalogowa

PRZEPUSTNICE ZAPOROWE Z POTRÓJNYM MIMOŚRODEM
TYP L32.8
Zastosowanie
Przepustnice zaporowe z potrojnym mimośrodem to armatury
przemysłowe przeznaczone do zupełnego otwarcia lub zamknięcia
przepływu. Można stosować do regulacji przepływu. W przypadku
długotrwałego stosowania nie gwarantuje 100% szczelności.
Medium robocze
ścieki i woda użytkowa
woda gorąca
para wodna
ciecze nieagresywne i gazy (gaz ziemny, gaz koksowniczy,
produkty ropopochodne i inne).
Temperatura robocza
Maksymalna temperatura robocza wynosi +400 ˚C, wg. uzgodnień
do +500 ˚C zależy od materiału uszczelnienia.
Opis techniczny
Potrójny mimośród (Rys. A)
1. oś wału sterującego poza płaszczyzną uszczelki talerza
2. oś wału przesunięta względem osi przepustnicy
3. oś stożka gniazda przesunięta względem osi przepustnicy
Konstrukcja z potrojnym mimośrodem zapewnia, że uszczelka
pozostaje poza płaszczyzną uszczelniającą talerza oprocz pozycji
zamkniętej, przedłuża to żywotność uszczelek oraz ilość cyklow
sterowania. Konstrukcja z potrojnym mimośrodem w czasie
otwarcia natychmiast oddzieli talerz od płaszczyzny uszczelniającej
a przy zamykaniu przepustnicy talerz dotknie płaszczyznę
uszczelniającą dopiero bezpośrednio przed zamknięciem. Tak
zmniejsza się moment otwarcia i zamknięcia armatury, zamykanie
i otwieranie armatury przebiega z mniejszym tarciem, przedłuża to
jej żywotność. Przepustnica jest szczelna w obydwoch kierunkach,
strzałka na korpusie oznacza kierunek, w ktorym szczelność jest
zapewniona długotrwale.
Przepustnice wykonane zgodnie z rozporządzeniem TA-LUFT lub
Fugitive Emision mają trzpień sterujący uszczelniony uszczelkami
Quick set firmy Garlock.
Sterowanie
Przekładnia ręczna, napęd elektryczny, napęd pneumatyczny lub
hydrauliczny, sterowanie zdalne z stojaka, zamykanie za pomocą
dźwigni z ciężarkiem, otwieranie siłownikiem hydraulicznym.
Rys. A
Badania
Armatury są badane wg. normy:
EN 12 266-1
EN 12 266-2
EN 13 3060-2.
Przyłączenie do rurociągu
międzykołnierzowe wg. EN 1092-1,
długość wg. EN 558-1 seria 161 20, 25
kołnierzowe wg. EN 1092-1,
długość wg. EN 558-1 seria 13,14, 16
spawane wg. ČSN 13 1075, EN 12 627,
długość wg. EN 558-1, seria 14
Inne długości zabudowy i połączenia na żądanie klienta (ANSI,
GOST).
Montaż
Przepustnice zaporowe montowane są w rurociągach poziomych,
pionowych i skośnych tak, aby strzałka na korpusie była zgodna
z kierunkiem przepływu (strzałka skierowana jest od ciśnienia
wyższego do niższego przy zamkniętym talerzu) a osa obrotu
talerza przepustnicy znajdowała sie w pozycji poziomej. Ponad to
należy brać pod uwagę typ śrub w okolicach czopu. W przypadku
przepustnicy z napędem elektrycznym, należy kierować się
instrukcjami producenta napędu.
Metalowy
pierścień
Metalowy
spiralny
pierścień
uszczelniający
Rys. B
Nadlew
Rys. C
Łożysko
α°
2. mimośród
α°
20
α° = 3. mimośród
1. mimośród
Uszczelnienie
Łożysko
w w w. ar m atur ygroup. cz
O-ring
Krążek dławiący
PRZEPUSTNICE ZAPOROWE Z POTRÓJNYM MIMOŚRODEM
DN 200-600 • PN 16-40 • Tmax +400 °C
Wykonanie: kute
DN 80-1000 • PN 6-100 • Tmax 550 °C
Wykonanie: odlew
E
N 1092-1 MIĘDZYKOŁNIERZOWE (kute wykonanie)
EN 1092-1 KOŁNIERZOWE (wykonanie odlewane)
Przyłączenie:
1
2
TYP L32.8
5
3
4
Kute wykonanie
Standard wg. EN
Pozycja
Element
1
EN
Wêglowa + stopowa stal
Korpus
ASTM
Stal nierdzewna
Wêglowa + stopowa stal
Stal nierdzewna
+400°C*
+500°C*
+500°C*
+400°C*
+500°C*
+500°C*
1.0425
1.7335
1.4541
A105
A182 F12
A182 F316
A182 F316
2
Talerz
1.0425
1.7335
1.4541
A105
A182 F12
3
Siedlisko
17%Cr, stelit
stelit
stelit
17%Cr, stelit
stelit
stelit
4
Wał
steell 13%Cr
A479 XM19,1.4923
1.4541,1.4571
A182 F6
A479 XM19
A182 F316
*Temperatura pracy zależy od gniazda armatury i charakterystyki ciśnienie - temperatura materiału uszczelnienia.
Wykonanie dla temperatury wyższe niż 500 °C jest możliwe po uzgodnieniu z producentem.
Wykonanie odlewane
Standard
Pozycja
Element
1
Korpus
2
Talerz
4
Wał
5
Uszczelnienie
ASTM
+400°C*
-46°C to 300°C
+550°C
+500°C*
+550°C
A216 WCB
A352 LCB
A217 WC6
A351 CF8
A351 CF8M
A216 WCB
nadlew ze stali nierdzewnej
(na zamówienie stellit)
A276 420
Cr13
A240 301+grafit
17Cr-7Ni+grafit
A352 LCB
A217 WC6
A351 CF8
A351 CF8M
nadlew ze stali nierdzewnej (na zamówienie stellit)
A276 420
Cr13
A240 301+grafit
17Cr-7Ni+grafit
6370 (AMS)
24CrMo4
A240 301+grafit
17Cr-7Ni+grafit
A276 302
18Cr-8Ni
A240 304+grafit
18Cr-8Ni+grafit
A705 630
17Cr-4Ni-4Cu
A240 316+grafit
16Cr-12Ni-2Mo+grafit
* Temperatura pracy zależy od gniazda armatury i charakterystyki ciśnienie - temperatura materiału uszczelnienia.
Zakres produkcji
DN
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
Kute wykonanie
Wykonanie
miedzykotnierzowe
PN
16
25
40
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Wykonanie odlewane
6
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
10
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Wykonanie kołnierzowe
Wykonanie miedzykotnierzowe
PN
25
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
PN
16
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
16
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
40
•
•
•
•
•
•
•
•
•
•
•
•
•
•
63
•
•
•
•
•
•
•
•
•
100
•
•
•
•
•
•
•
•
•
6
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
10
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
www.armaturygroup.cz
w w w.
ar m atur ygroup. cz
25
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Wykonanie spawane
40
•
•
•
•
•
•
•
•
•
•
•
•
16
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
25
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
PN
40
•
•
•
•
•
•
•
•
•
•
•
•
63
•
•
•
•
•
•
•
•
•
•
•
•
100
•
•
•
•
•
•
•
•
•
•
•
•
21
PRZEPUSTNICE ZAPOROWE Z POTRÓJNYM MIMOŚRODEM
TYP L32.8
Przyłączenie:
DN 80-1000 • PN 6-100 • Tmax 550 °C
Wykonanie: odlew
B
EN 1092-1 KOŁNIERZOWE
