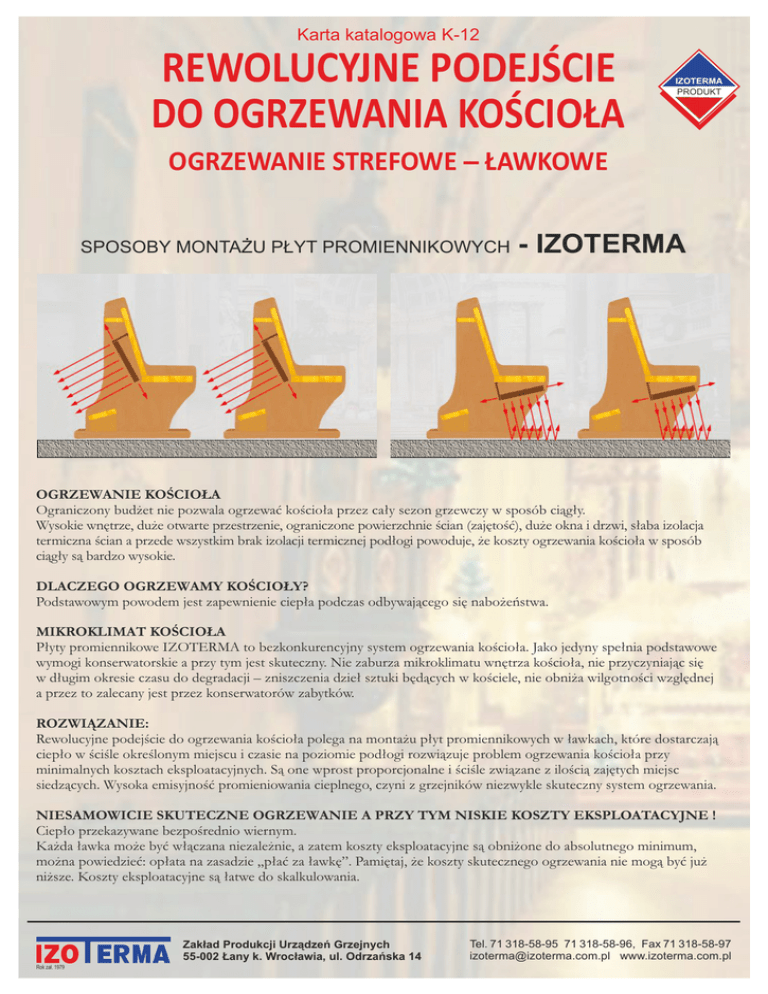

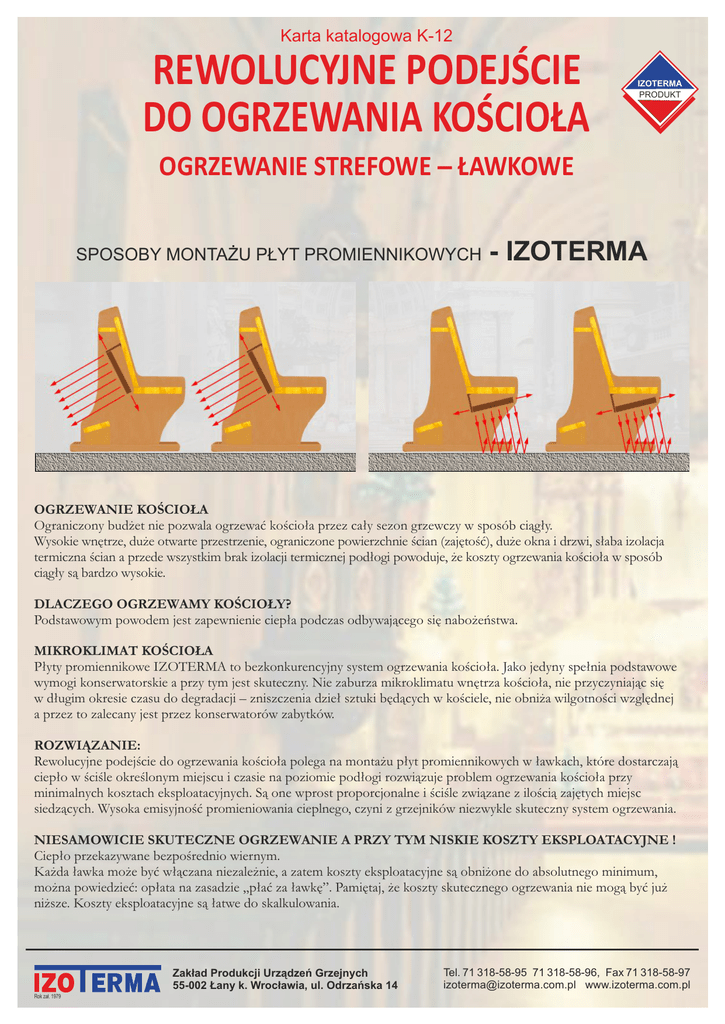

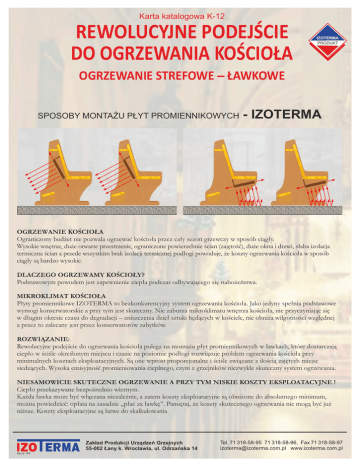

Karta katalogowa

Karta katalogowa K-12
REWOLUCYJNE PODEJŚCIE
DO OGRZEWANIA KOŚCIOŁA
IZOTERMA
PRODUKT
OGRZEWANIE STREFOWE – ŁAWKOWE
SPOSOBY MONTAŻU PŁYT PROMIENNIKOWYCH
- IZOTERMA
OGRZEWANIE KOŚCIOŁA
Ograniczony budżet nie pozwala ogrzewać kościoła przez cały sezon grzewczy w sposób ciągły.
Wysokie wnętrze, duże otwarte przestrzenie, ograniczone powierzchnie ścian (zajętość), duże okna i drzwi, słaba izolacja
termiczna ścian a przede wszystkim brak izolacji termicznej podłogi powoduje, że koszty ogrzewania kościoła w sposób
ciągły są bardzo wysokie.
DLACZEGO OGRZEWAMY KOŚCIOŁY?
Podstawowym powodem jest zapewnienie ciepła podczas odbywającego się nabożeństwa.
MIKROKLIMAT KOŚCIOŁA
Płyty promiennikowe IZOTERMA to bezkonkurencyjny system ogrzewania kościoła. Jako jedyny spełnia podstawowe
wymogi konserwatorskie a przy tym jest skuteczny. Nie zaburza mikroklimatu wnętrza kościoła, nie przyczyniając się
w długim okresie czasu do degradacji – zniszczenia dzieł sztuki będących w kościele, nie obniża wilgotności względnej
a przez to zalecany jest przez konserwatorów zabytków.
ROZWIĄZANIE:
Rewolucyjne podejście do ogrzewania kościoła polega na montażu płyt promiennikowych w ławkach, które dostarczają
ciepło w ściśle określonym miejscu i czasie na poziomie podłogi rozwiązuje problem ogrzewania kościoła przy
minimalnych kosztach eksploatacyjnych. Są one wprost proporcjonalne i ściśle związane z ilością zajętych miejsc
siedzących. Wysoka emisyjność promieniowania cieplnego, czyni z grzejników niezwykle skuteczny system ogrzewania.
NIESAMOWICIE SKUTECZNE OGRZEWANIE A PRZY TYM NISKIE KOSZTY EKSPLOATACYJNE !
Ciepło przekazywane bezpośrednio wiernym.
Każda ławka może być włączana niezależnie, a zatem koszty eksploatacyjne są obniżone do absolutnego minimum,
można powiedzieć: opłata na zasadzie „płać za ławkę”. Pamiętaj, że koszty skutecznego ogrzewania nie mogą być już
niższe. Koszty eksploatacyjne są łatwe do skalkulowania.
Zakład Produkcji Urządzeń Grzejnych
55-002 Łany k. Wrocławia, ul. Odrzańska 14
Rok zał. 1979
Tel. 71 318-58-95 71 318-58-96, Fax 71 318-58-97
[email protected] www.izoterma.com.pl
NABOŻEŃSTWO NIEDZIELNE
wszystkie ławki zajęte - pełne ogrzewanie
ZAŁOŻENIA:
24 Ławki - 4 m długości
192 - miejsc siedzących (8 osób w ławce)
MOC GRZEJNA:
24 x 4 x 0,9 = 86,4 mb - łączna długość grzejników
(0,8 ÷ 0,95 współczynnik)
86,4 x 0,25 kW/mb = 21,6 kW - moc całkowita
(0,25 kW - 1mb grzejnika)
KOSZTY EKSPLOATACYJNE:
21,6 kW x 0,62 zł* = 13,40 zł brutto za godzinę ogrzewania
21,6 kW ÷ 192 = 112 W / za osobę
112 W x 62 gr = 7 gr / za osobę w ciągu godziny
NABOŻEŃSTWO W DNI POWSZEDNIE
ławki częściowo zajęte - I strefa grzejna
ZAŁOŻENIA:
Ilość miejsc zajętych:
6 Ławek - 4 m długości
48 - miejsc siedzących (8 osób w ławce)
MOC GRZEJNA:
6 x 4 x 0,9 x 0,25 = 5,4 kW
KOSZTY EKSPLOATACYJNE:
5,4 x 0,62 zł* = 3,35 zł brutto za godzinę ogrzewania
5,4 kW ÷ 48 = 112 W / za osobę
112 W x 62 gr = 7 gr / za osobę w ciągu godziny
* - taryfa opłat C11, Tauron R. Wrocław, stan - 2013
KOŚCIÓŁ NIEUŻYTKOWANY
Ogrzewanie strefowe
Płyty promiennikowe IZOTERMA
dają ciepło na życzenie w określonym czasie
i miejscu na poziomie podłogi.
Po co płacić za ogrzewanie pustego kościoła?
KOSZTY OPERACYJNE:
Koszty = 0 zł / godz.
NABOŻEŃSTWO NIEDZIELNE
wszystkie ławki zajęte - pełne ogrzewanie
W przypadku, gdy wszystkie grzejniki pracują zapewniają równomierne ciepło wszystkim wiernym.
Koszty eksploatacyjne: 13,40 zł brutto za godzinę ogrzewania
to 7 groszy na osobę za godzinę ogrzewania
Do obliczeń przyjęto cenę brutto energii elektrycznej 0,62 zł/kWh - taryfa opłat C11, Tauron, Rejon Wrocław, stan 2013r.
System ławkowy bezpośredniego ogrzewania ludzi zapewnia, iż każdy grosz wydany na energie elektryczną jest wydany
efektywnie. Grzejniki ławkowe IZOTERMA są bardzo efektywne, wystarczy je włączyć kilka minut przed przybyciem
wiernych, aby przywitały ich ciepłem w ławkach.
Wielką zaleta systemu jest to, że gdy nabożeństwo kończy się i wierni opuszczają kościół wystarczy po prostu wyłączyć
ogrzewanie redukując koszty eksploatacyjne i operacyjne do zera.
NABOŻEŃSTWO W DNI POWSZEDNIE
ławki częściowo zajęte - I strefa grzejna
Na nabożeństwie w dni powszednie, które odbywają się w różnych godzinach - w tym bardzo wczesnych - gromadzi się różna
ilość osób.
Nasz system pozwala ogrzać tylko wybrane ławki. jeżeli później przyjdzie więcej osób, wystarczy po prostu włączyć włącznik
i ogrzewać kolejne ławki lub sektory. Płacimy tylko za ciepło potrzebne.
Koszty eksploatacyjne: 3,35 zł brutto za godzinę ogrzewania
To 7 groszy na osobę za godzinę ogrzewania
KOŚCIÓŁ NIEUŻYTKOWANY
Wiele system grzejnych wymaga stałego funkcjonowania - ogrzewania, także wtedy gdy kościół nie jest użytkowany.
Po to, aby utrzymać temperaturę otoczenia na kolejne nabożeństwo. Nasz system nie wymaga stałego ogrzewania - jest
włączany tylko na czas nabożeństwa, dlatego koszty ogrzewania wynoszą zero zł.
PŁYTY GRZEJNE
Promienniki podczerwieni energię promienistą oddają prostopadle do swojej płaszczyzny niezależnie od tego, czy są
zamocowane poziomo, czy pionowo. Płyty ogrzewają nie tylko dolne partie kończyn na poziomie podłogi, również całą postać
człowieka siedzącego w ławce do wysokości 1,5 - 2 metrów. Ten sposób ogrzewania jest skuteczny do temp. zewnętrznej
o
nawet -20 C. Płyty posiadają szerokość 280 mm (160 mm) i moc 250 W/mb.
STEROWANIE SYSTEMEM GRZEJNYM
system ogrzewania strefowego IZOTERMA pozwala dobrać odpowiednie sterowanie do wymogów obsługi:
* proste sterowanie sekcyjne - włącz / wyłącz
* elektroniczny i programowalny - umożliwia regulację mocy (obniżenie) w poszczególnych sekcjach, nastawę czasu
ogrzewania w okresie tygodniowym a także podtrzymanie temperatury przy użyciu sondy temperaturowej.
PROJEKT
Rozeznajemy potrzeby inwestora, gdy jest to niezbędne dokonujemy wizji, przedstawiamy rozwiązanie i określamy zestawienie
urządzeń wraz z kalkulacją kosztów ich zakupu.
MONTAŻ
Masz wybór: skorzystać z wykonania pełnej instalacji elektrycznej wraz z zakupem urządzeń, którą wykona ekipa montażowa
profesjonalnych elektryków kontraktowych, którzy przedyskutują z Tobą wcześniej i wybiorą najlepszą opcje instalacji lub, co
uważamy za bardzo praktyczne, skorzystanie ze swojego zaufanego elektryka. My nie będziemy mieli nic przeciw temu, aby
Twój elektryk montował system grzejny, my w każdej chwili służymy pomocą i doradztwem technicznym. To rozwiązanie
pozwala dostosować swoje prace do zajętości kościoła, skrócić termin wykonania i znacznie obniżyć koszty prac instalacyjnych.
GWARANCJA
Płyty promiennikowe są skuteczne, bezpieczne w użytkowaniu, wandaloodporne, energooszczędne.
Gwarancja na wyrób - 10 lat. Trwałość wieloletnia.
Więcej informacji możesz uzyskać na blogu, w którym możesz wyrazić opinię lub zadać pytanie:
Kompendium wiedzy o ogrzewaniu kościołów
www.ogrzewanie-kosciolow.pl
OGRZEWANIE STREFOWE W KOŚCIELE
natychmiastowe ciepło na poziomie podłogi w danym czasie i miejscu
ŁAWKI RUCHOME I KRZESŁA
ŁAWKI STAŁE
ŁAWKI STAŁE
Płyta promiennikowa podczerwieni
na długości ławki nad klęcznikiem
Płyta promiennikowa podczerwieni
na długości ławki pod siedziskiem
Podłoga modułowa wieloformatowa
zbudowana z podestów grzejnych
B = 280 x L mm
B = 280 x L mm
wg podanych wymiarów
OGRZEWANIE OSÓB STOJĄCYCH
OŁTARZ
OGRZEWANIE MENSY I AMPUŁEK
Płyta promiennikowa podczerwieni
zawieszona na ścianie
Podest grzejny
Dywanik grzejny
Wykładzina grzejna (grubość ok. 3 mm)
Płytka grzejna pod ampułki
AMBONKA
MIEJSCE PRZEWODNICZENIA
I STALLE
KONFESJONAŁ
Podest grzejny
Dywanik grzejny
Podest grzejny
Dywanik grzejny
Konwektor
ORGANISTA I CHÓR
MIEJSCE MINISTRANTÓW
ZAKRYSTIA
Płyta promiennikowa
na stojaku
Listwy promiennikowe
Promiennik podczerwieni ceramiczny
typ IR IZOTERMA wiszący na ścianie
600 x 600
600 x 1200 mm
B = 160 x L mm
Wyspa grzejna
Sciana grzejna (parawan grzejny)
Urządzenia grzejne - instalowane na
czas okazjonalnych uroczystości np.
chrzest, ślub, komunia
Zakład Produkcji Urządzeń Grzejnych
55-002 Łany k. Wrocławia, ul. Odrzańska 14
Rok zał. 1979
Tel. 71 318-58-95 71 318-58-96, Fax 71 318-58-97
[email protected] www.izoterma.com.pl
