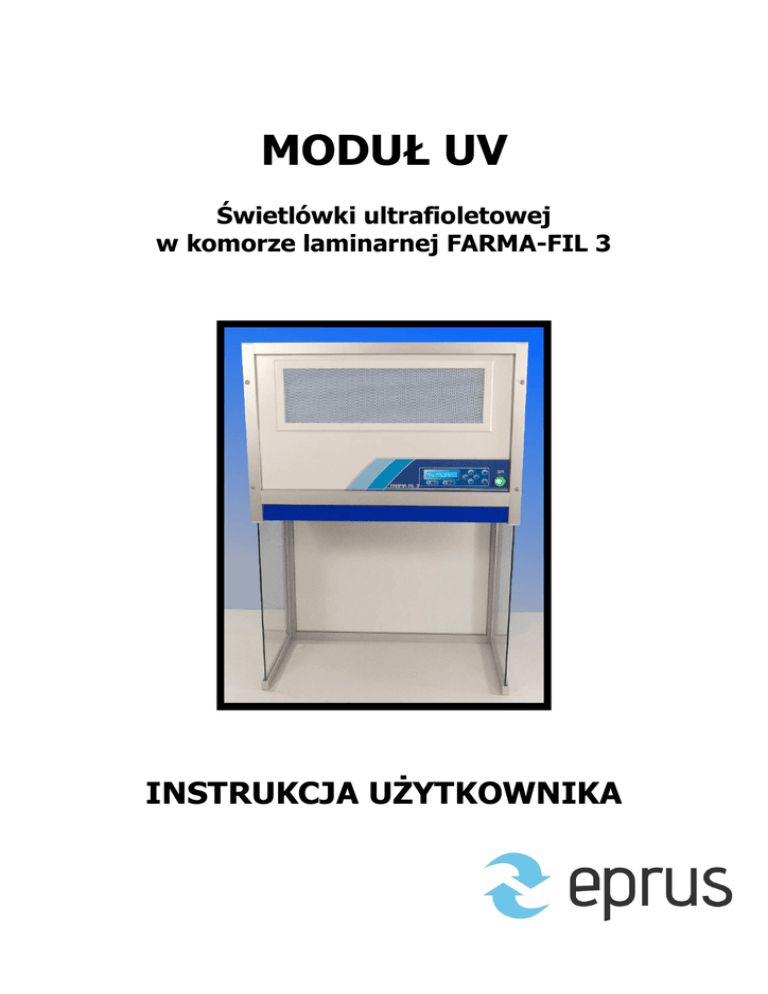

Moduł UV FF3 PL _02.04.2013

MODUŁ UV
Świetlówki ultrafioletowej
w komorze laminarnej FARMA-FIL 3
INSTRUKCJA UŻYTKOWNIKA
Spis treści:
1. PRZEZNACZENIE URZĄDZENIA ................................................................... 3
2. GWARANCJA I ODPOWIEDZIALNOŚĆ PRODUCENTA..................................... 3
2.1 WARUNKI GWARANCJI ..................................................................................... 3
2.2 ODPOWIEDZIALNOŚĆ PRODUCENTA................................................................. 4
2.3 PRZEGLĄDY TECHNICZNE................................................................................. 5
3. OBSŁUGA PANELU KONTROLNO-STERUJĄCEGO........................................... 6
3.1 SYGNALIZACJA DŹWIĘKOWA ............................................................................ 8
3.2 WYMIANA ŚWIETLÓWKI UV ............................................................................. 8
3.3 WYMIANA STARTERA ŚWIETLÓWKI UV............................................................. 9
4. DANE TECHNICZNE ................................................................................. 10
5. DEKLARACJA ZGODNOŚCI / ................... Błąd! Nie zdefiniowano zakładki.
DECLARATION OF CONFORMITY ................ Błąd! Nie zdefiniowano zakładki.
Uwaga!
Przed pierwszym uruchomieniem urządzenia (modułu UV) zaleca się
bezwzględne zapoznanie się Użytkownika z niniejszą instrukcją.
Zdjęcia i rysunki zawarte w niniejszej instrukcji mogą się różnić od
faktycznego wyglądu komory laminarnej Farma-Fil 3 z Modułem UV.
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 2 z 11
Wersja 26.02.2013
1. PRZEZNACZENIE URZĄDZENIA
Moduł UV – przeznaczony jest do współpracy z komorą laminarną Farma-Fil
3. Służy on do dezynfekcji komory roboczej i blatu. Moduł UV współpracuje ze
sterownikiem cyfrowym komory. Świetlówka UV jest umiejscowiona wewnątrz
komory roboczej obok lampy oświetlającej przestrzeń roboczą.
2. GWARANCJA I ODPOWIEDZIALNOŚĆ PRODUCENTA
2.1 WARUNKI GWARANCJI
Producent udziela dwuletniej gwarancji na urządzenie liczonej od daty
zakupu. Gwarancja obejmuje wszystkie wady materiałowe i produkcyjne.
Podstawą
do
naprawy
gwarancyjnej
jest
prawidłowo
wypełniona
Karta
Gwarancyjna. Jej ewentualne duplikaty nie są wydawane. W trakcie użytkowania
konieczne jest też spełnienie następujących warunków:
• Wszystkie naprawy, przeglądy techniczne oraz kalibracje urządzenia
wykonywane są przez autoryzowany serwis,
• Sieciowa instalacja zasilająca urządzenie spełnia warunki obowiązujących
w tym względzie norm,
• Urządzenie
obsługiwane
jest
przez
przeszkolony
personel,
zgodnie
z zaleceniami przedstawionymi w niniejszej Instrukcji Użytkownika,
• Urządzenie używane jest zgodnie z przeznaczeniem.
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 3 z 11
Wersja 26.02.2013
Gwarancja nie obejmuje:
• Materiałów eksploatacyjnych, do których zalicza się świetlówkę UV, starter
oraz bezpieczniki,
• Uszkodzeń powstałych w wyniku nieprawidłowego podłączenia urządzenia
do sieci elektrycznej (np. brak uziemienia),
• Uszkodzeń powstałych w wyniku nieszczęśliwych wypadków (zalanie,
pożar, itp.),
• Uszkodzeń powstałych w wyniku niewłaściwego transportu urządzenia,
nienależytego zabezpieczenia urządzenia, wysyłki bez opakowania, itp.
• Uszkodzeń mechanicznych (np. rozbicie szyb, rozbicie świetlówki UV,
zarysowanie powierzchni).
2.2 ODPOWIEDZIALNOŚĆ PRODUCENTA
Producent nie ponosi żadnej odpowiedzialności za konsekwencje wynikłe
z
nieprawidłowej
nieprzestrzegania
instalacji,
Instrukcji
niewłaściwego
Użytkownika
oraz
użytkowania
urządzenia,
przeprowadzania
napraw
przez osoby nieuprawnione.
Przewidziany „czas życia” urządzenia wynosi 10 lat. Po okresie 10 lat
od
daty
wprowadzenia
urządzenia
na
rynek
producent
nie
ponosi
odpowiedzialności za wady urządzenia lub konsekwencje jego użytkowania.
Uwaga!
W urządzeniu nie ma żadnych części, z wyjątkiem świetlówki UV,
startera oraz bezpieczników, które wolno Użytkownikowi samodzielnie
wymieniać.
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 4 z 11
Wersja 26.02.2013
2.3 PRZEGLĄDY TECHNICZNE
Uwaga!
Przeglądy techniczne, wymiana świetlówki UV, startera, bezpieczników
nie są wykonywane na gwarancji.
Przeglądy techniczne powinny być wykonywane, co 2 lata licząc od daty
zakupu urządzenia. Przegląd takowy obejmuje sprawdzenie:
• Poprawności działania modułu (ogólnie),
• Poprawności działania klawiatury i wyświetlacza LCD,
• Poprawności działania świetlówki UV.
Przegląd jest wykonywany przez dział techniczny / serwis. Po przeglądzie
serwisant zawsze wystawia odpowiedni Protokół z Badania Technicznego.
Potwierdza (bądź nie w przypadku usterki) sprawność techniczną.
UWAGA!
Świetlówka UV podlega wymianie co 6000 przepracowanych godzin lub
po stwierdzeniu usterki.
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 5 z 11
Wersja 26.02.2013
3. OBSŁUGA PANELU KONTROLNO-STERUJĄCEGO
OPCJE..
^^ WYJSCIE ^^
1.AUTO-START
2.LAMPA
3.PRZEWIETRZANIE
4.DZWIEKI
5.JEZYK
►6.LAMPA UV..
1
0
0
1
POL
OPCJE / LAMPA UV..
►6.LAMPA UV..
Uwaga!
Wejście w OPCJE/LAMPA UV.. domyślnie wyłącza dmuchawę i lampę
oświetleniową !
Zatwierdzenie opcji „5.LAMPA UV..” klawiszem „OK”
powoduje wyświetlenie
komunikatu:
LAMPA UV?
TAK
►NIE
Naciśnięcie klawisza „-” przesuwa kursor na pozycję TAK. Zatwierdzenie
klawiszem „OK” powoduje wyświetlenie komunikatu:
UV!!!
►START
LICZNIK:0001h
CZAS UV:15 min
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 6 z 11
Wersja 26.02.2013
- Domyślny CZAS UV (naświetlania, odkażania komory roboczej) ustawiono
na 15 minut – odkażanie doraźne. Czas naświetlania można ustawić przesuwając
kursor na pozycję CZAS klawiszami „GÓRA”
klawiszami „PLUS”
i „MINUS”
lub „DÓŁ”
, następnie
należy ustawić żądany czas
naświetlania z krokiem co 5 minut, nie więcej jednak jak 8 godzin. Po ustawieniu
żądanego czasu należy przesunąć kursor na pozycję „START” klawiszami
„GÓRA” lub „DÓŁ” a następnie nacisnąć klawisz „OK”
.
Uwaga!
Należy zachować szczególną ostrożność podczas obsługi modułu
UV. Szczególnie należy chronić oczy i skórę przed promieniowaniem UV.
Należy opuścić pomieszczenie !
UV!!!
►STOP
LICZNIK:0001h
CZAS UV:15 min
- W trakcie odliczania czasu migają dwukropki „:’” LICZNIKA, CZASU i napis UV,
- Czas naświetlania odliczany jest wstecznie. Na ekranie pokazywany jest czas
jaki pozostał do końca naświetlania,
- Aby przerwać naświetlanie należy zatwierdzić opcję „WYJDZ” klawiszem „OK.”,
- po zakończeniu naświetlania pokazuje się ekran końcowy:
KONIEC DEZYNFEKCJI
►WYJSCIE
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 7 z 11
Wersja 26.02.2013
3.1 SYGNALIZACJA DŹWIĘKOWA
Moduł UV posiada specyficzną sygnalizację dźwiękową. Po uruchomieniu
odkażania jest emitowany krótki impulsowy dźwięk co 3 sekundy przez 1 minutę
(jest to czas na opuszczenie pomieszczenia). Po skończonym odkażaniu
emitowany jest pojedynczy długi sygnał dźwiękowy.
3.2 WYMIANA ŚWIETLÓWKI UV
Uwaga!
Odłączyć
przewód
zasilający
urządzenia
z
gniazda
sieciowego
a następnie z gniazda urządzenia !
1. Chwycić za końce świetlówki (analogicznie jak w zwykłych, białych
świetlówkach) i przekręcić ją w osi około 60 stopni.
2. Wyciągnąć świetlówkę ruchem do dołu z gniazd bocznych.
3. Analogicznym ruchem włożyć sprawną świetlówkę.
4. Podłączyć przewód sieciowy najpierw do gniazda znajdującego się
w obudowie a następnie do sieci.
Uwaga!
Świetlówka UV nie posiada polaryzacji, co oznacza, że ułożenie jej
względem końców nie ma znaczenia i jest zamienne. Podczas wymiany
może
być
potrzebna
fachowa
pomoc
przeszkolonego
personelu
(serwis).
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 8 z 11
Wersja 26.02.2013
3.3 WYMIANA STARTERA ŚWIETLÓWKI UV
Starter świetlówki UV to element, który należy wymienić w przypadku
migania bądź braku reakcji na włączenie. Jest to zazwyczaj element z materiału
bimetalicznego, który może po pewnym czasie ulec zużyciu. Znajduje się on w
module z lewej strony urządzenia (nie ma potrzeby rozkręcania komory).
Aby go wymienić należy podjąć następujące kroki:
1. Odłączyć przewód zasilający urządzenia z gniazda sieciowego a następnie
z gniazda urządzenia.
2. Podważyć oraz wyjąć kwadratową zaślepkę, zabezpieczającą dostęp do
startera.
3. Przekręcić startem około 60stopni, wyjąć go oraz założyć nowy, sprawny.
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 9 z 11
Wersja 26.02.2013
4. DANE TECHNICZNE
Dane techniczne ogólne
Zasilanie:
Moc:
Moc promieniowania UV:
Pasmo UV-C
Typ lampy
Wymiary lampy
Trwałość
Starter
230V~ ±10%
4W
0,9W
253,7nm
TUV 4W, trzonek G5, Philips
140mm (długość) x 16mm (średnica)
do 6000h
4..22W/230V~
Dane techniczne sterownika elektronicznego
Regulacja czasu odkażania
Zakres regulacji czasu odkażania
Licznik czasu pracy
Sygnalizacja dźwiękowa
Alarm dźwiękowy
Cyfrowa
5min..8h, krok 5 minut
Tak, cyfrowy, 0..9999 godzin
Tak
Tak
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 10 z 11
Wersja 26.02.2013
MODUŁ UV
Świetlówki ultrafioletowej
w komorze laminarnej FARMA-FIL 3
Producent:
Eprus
43-300 Bielsko-Biała
Ul. Leszczyńska 32, Polska
Tel.: +48 33 497 73 70
Fax: +48 33 815 15 44
[email protected]
Serwis gwarancyjny i pogwarancyjny, przeglądy techniczne:
Eprus (Dział Techniczny)
43-300 Bielsko-Biała
Ul. Leszczyńska 32
Tel.: +48 33 497 73 70 wew. 21, 25
[email protected]
Moduł UV – Instrukcja Użytkownika
© Eprus 2013
Strona 11 z 11
Wersja 26.02.2013
