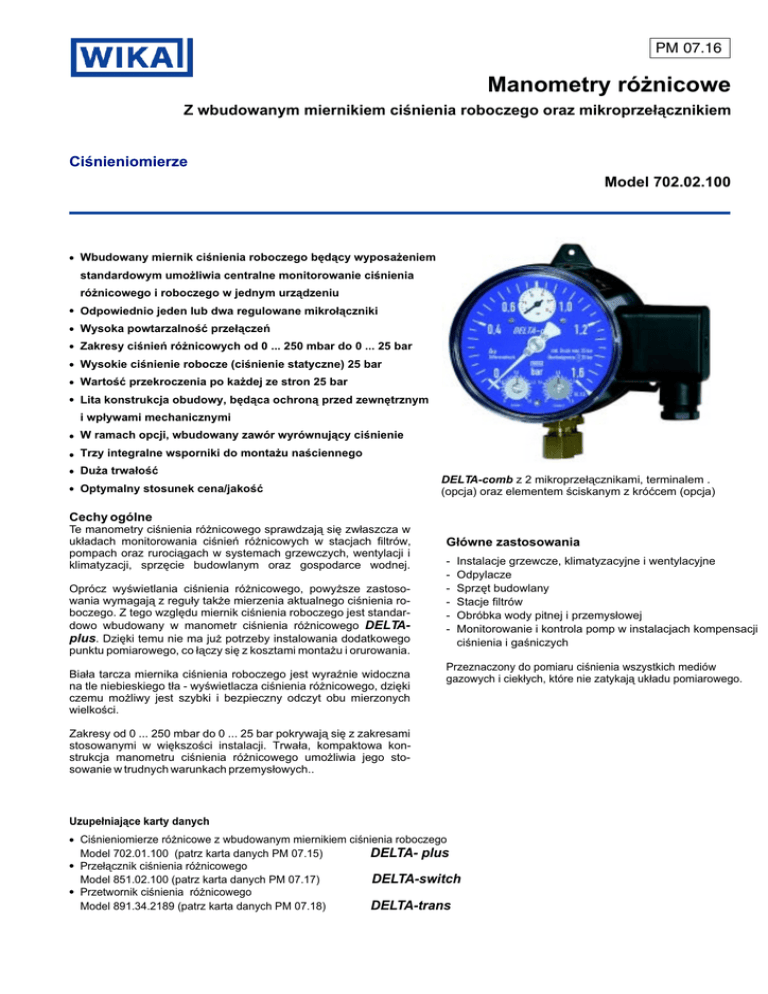

karta katalogowa

PM 07.16
Manometry ró¿nicowe
Z wbudowanym miernikiem ciœnienia roboczego oraz mikroprze³¹cznikiem
Ciœnieniomierze
Model 702.02.100
Wbudowany miernik ciœnienia roboczego bêd¹cy wyposa¿eniem
standardowym umo¿liwia centralne monitorowanie ciœnienia
ró¿nicowego i roboczego w jednym urz¹dzeniu
Odpowiednio jeden lub dwa regulowane mikro³¹czniki
Wysoka powtarzalnoœæ prze³¹czeñ
Zakresy ciœnieñ ró¿nicowych od 0 ... 250 mbar do 0 ... 25 bar
Wysokie ciœnienie robocze (ciœnienie statyczne) 25 bar
Wartoœæ przekroczenia po ka¿dej ze stron 25 bar
Lita konstrukcja obudowy, bêd¹ca ochron¹ przed zewnêtrznym
i wp³ywami mechanicznymi
W ramach opcji, wbudowany zawór wyrównuj¹cy ciœnienie
Trzy integralne wsporniki do monta¿u naœciennego
Du¿a trwa³oœæ
Optymalny stosunek cena/jakoϾ
DELTA-comb z 2 mikroprze³¹cznikami, terminalem .
(opcja) oraz elementem œciskanym z króæcem (opcja)
Cechy ogólne
Te manometry ciœnienia ró¿nicowego sprawdzaj¹ siê zw³aszcza w
uk³adach monitorowania ciœnieñ ró¿nicowych w stacjach filtrów,
pompach oraz ruroci¹gach w systemach grzewczych, wentylacji i
klimatyzacji, sprzêcie budowlanym oraz gospodarce wodnej.
Oprócz wyœwietlania ciœnienia ró¿nicowego, powy¿sze zastosowania wymagaj¹ z regu³y tak¿e mierzenia aktualnego ciœnienia roboczego. Z tego wzglêdu miernik ciœnienia roboczego jest standardowo wbudowany w manometr ciœnienia ró¿nicowego DELTAplus. Dziêki temu nie ma ju¿ potrzeby instalowania dodatkowego
punktu pomiarowego, co ³¹czy siê z kosztami monta¿u i orurowania.
Bia³a tarcza miernika ciœnienia roboczego jest wyraŸnie widoczna
na tle niebieskiego t³a - wyœwietlacza ciœnienia ró¿nicowego, dziêki
czemu mo¿liwy jest szybki i bezpieczny odczyt obu mierzonych
wielkoœci.
G³ówne zastosowania
-
Instalacje grzewcze, klimatyzacyjne i wentylacyjne
Odpylacze
Sprzêt budowlany
Stacje filtrów
Obróbka wody pitnej i przemys³owej
Monitorowanie i kontrola pomp w instalacjach kompensacji
ciœnienia i gaœniczych
Przeznaczony do pomiaru ciœnienia wszystkich mediów
gazowych i ciek³ych, które nie zatykaj¹ uk³adu pomiarowego.
Zakresy od 0 ... 250 mbar do 0 ... 25 bar pokrywaj¹ siê z zakresami
stosowanymi w wiêkszoœci instalacji. Trwa³a, kompaktowa konstrukcja manometru ciœnienia ró¿nicowego umo¿liwia jego stosowanie w trudnych warunkach przemys³owych..
Uzupe³niaj¹ce karty danych
Ciœnieniomierze ró¿nicowe z wbudowanym miernikiem ciœnienia roboczego
Model 702.01.100 (patrz karta danych PM 07.15)
DELTA- plus
Prze³¹cznik ciœnienia ró¿nicowego
Model 851.02.100 (patrz karta danych PM 07.17)
DELTA-switch
Przetwornik ciœnienia ró¿nicowego
Model 891.34.2189 (patrz karta danych PM 07.18)
DELTA-trans
Ilustracja zasady dzia³ania
Konstrukcja oraz zasada dzia³ania
Ciœnienia p1 oraz p2 s¹ podawane w
elastyczn¹ membran¹ (1).
oraz
komór pomiarowych rozdzielonych
Ciœnienie ró¿nicowe(p = p 1 - p 2 ) powoduje osiowy ruch membrany (skok
pomiarowy) wspomagany sprê¿yn¹ pomiarow¹ (2).
Przekazywanie ciœnienia ró¿nicowego, proporcjonalnego do skoku pomiarowego,
do komory prze³¹czeniowej i na trzpienie mikroprze³¹czników(4) odbywa siê
za pomoc¹ trzpienia poœrednicz¹cego(5), w warunkach uszczelnienia
ciœnieniowego i przy niewielkim tarciu (3).
Ochronê przed przeci¹¿eniem zapewniaj¹ metalowe podpórki membrany
elastycznej(6).
2122 740.01
Regulacja punktów prze³¹czeniowych odbywa siê za pomoc¹ œrub nastawczych
umieszczonych z przodu przyrz¹du (7). Dodatkowa skala umo¿liwia stosunkowo
dok³adne nastawienie punktów prze³¹czeniowych powy¿ej 8 p ° oraz wskazuje chwilowo ustawion¹ wartoœæ zadañ.
Dane techniczne
Obudowa
GD-AlSi 12 (Cu) 3.2982, malowana na czarno
Rozmiar nominalny
Manometr róýnicowy: ¨ 100 mm
Miernik ciœnienia roboczego:
¨ 23 mm
Klasa dok³adnoœci
Manometr ró¿nicowy: 2.5
Miernik ciœnienia roboczego:
4
Zakresy pomiarowe wg EN 837
Ciœnienie ró¿nicowe: 0 ... 0,25 do 0 ... 25 bar
Ciœnienie robocze:
0 ... 25 bar
Ciœnienie robocze maks. (ciœnienie statyczne)
25 bar
Dopuszczalne przeci¹¿enie
Po ka¿dej stronie maks. 25 bar
Temperatura pracy
Otoczenia:
-10 ... +70 °C
Medium:
maksymalnie +90 °C
Os³ona wlotu
IP 54 wg EN 60 529 / IEC 529
Szyba
akrylowa
Waga
oko³o 1,4 kg
Monta¿ manometru
Okreœlone króæce oraz ,
komora wysokiego ciœnienia komora niskiego ciœnienia
Monta¿ za pomoc¹ sztywnych przewodów rurowych lub monta¿ naœcienny za
pomoc¹ wsporników monta¿owych
Styk elektryczny
Funkcje styku
Obci¹¿enie
U max.
I max.
P max.
Komora pomiarowa (maj¹ca bezpoœredni kontakt z medium)
GD-AlSi 12 (Cu) 3.2982, malowana na czarno
Przy³¹cza (maj¹ce bezpoœredni kontakt z medium)
2 x G ¼ ýeñski,dolny, wmontowywany w rurociàg, rozstaw 26 mm
Elementy pomiarowe (maj¹ce bezpoœredni kontakt z medium)
Ciœnienie ró¿nicowe: Sprê¿yna œciskana ze stali nierdzewnej
1.4310 oraz membrana rozdzielaj¹ca z NBR materia³ usztywniony
(opcjonalny FPM/Viton)
Ciœnienie robocze: Rurka Burdona, stop miedzi
Po³¹czenia (maj¹ce bezpoœredni kontakt z medium)
Stal nierdzewna 1.4104, NBR (opcjonalny FPM/Viton)
Pierœcienie uszczelniaj¹ce (maj¹ce bezpoœredni kontakt z
medium)
stosownie do materia³u membrany, NBR lub FPM/Viton
Mechanizm
Stop miedzi, czêœci zu¿ywalne z mosi¹dzu wysokoniklowego
Tarcza
Manometr ciœnienia ró¿nicowego: niebieskie aluminium z
bia³ym oznaczeniem
Miernik ciœnienia roboczego: bia³y plastyk z czarnym oznaczeniem
Wskazówka
Manometr ciœnienia ró¿nicowego: bia³y wskazówka z
aluminium, regulowana
Miernik ciœnienia roboczego: czarne tworzywo sztuczne
Nastawienie zera dla manometru ciœnienia ró¿nicowego
Za pomoc¹ regulowanej wskazówki
2
Mikro³¹cznik
Typ
Punkt prze³¹czeniowy regulacja
Zakres regulacji
Punkt prze³¹czeniowy dok³adnoœæ powtarzalnoœci
Histereza
Przewody
1 x SPDT
850.3
2 x SPDT
850.3.3
Napiêcie AC
250 V
Napiêcie DC
30 V
5A
0.4 A
250 VA
10 W
z zewn¹trz na skali pomocniczej
za pomoc¹ œrub(y) nastawczych
od 10 % do 100 %
przedzia³u
1.6 %
maks. 5 % pe³nego zakresu
(opcjonalny 2,5 % maks.)
D³awik kablowy M16x1.5
z 1 m przy³¹czonego przewodu
Dodatki opcjonalne
- Komora ciœnieniowa GD-AlSi 12 (Cu) HART-COAT ochrona
powierzchniowa
- Komora ciœnieniowa ze stali nierdzewnej (bez miernika ciœnienia
roboczego)
- Klasa dok³adnoœci 1.6 dla miernika ciœnienia ró¿nicowego z
fabrycznie ustawionymi punktami prze³¹czania dla zakresów 0 ... 1
bar do 0 ... 25 bar (nale¿y podaæ kierunek prze³¹czania)
- Os³ona wlotu IP 65
- Wbudowany zawór wyrównawczy - stal nierdzewna oraz NBR lub
FPM/Viton, zale¿nie od materia³u membrany uszczelniaj¹cej.
- 4-czterokierunkowy rozga³êŸnik zaworowy ze stopu miedzi lub stali
nierdzewnej (1x zawór wyrównawczy, 2x zawór manometryczny, 1x
zawór odpowietrzaj¹cy lub upustowy)
- Inny króciec gwintowany, mêski lub ¿eñski
- Element úciskany z króãcem do rury ¨ 6, 8 lub 10 mm
- Ko³nierz przedni do monta¿u panelowego
- Przewody ze skrzynk¹ zaciskow¹, d³awik kablowy M20x1.5 lub
wtyczka typu L
PM 07.16
Wymiary w mm
D³awik kablowy
M16x1.5 z 1 m.
przewodu
Przy³¹cze elektryczne - szczegó³y
850.3
pierwszy styk
850.33
pierwszy styk
2123 568.01
Wbudowany zawór wyrównuj¹cy ciœnienie
jako opcja.
czterokierunkowy rozga³êŸnik zaworowy
jako opcja
Zawór miernika
po stronie
wysokiego
ciœnienia
Zawór wyrównawczy
ciœnienia
Zawór miernika
po stronie
wysokiego
ciœnienia
Zawór miernika
po stronie
niskiego ciœnienia
2261 804.01
2261 821.01
Monta¿ panelowy jako opcja
Inne wersje okablowania jako opcja
Panel cut-out
Skrzynka zaciskowa
lub wtyczka typu L
850.33
Przy³¹cze elektryczne - szczegó³y
drugi styk
850.3 pierwszy styk
M20x1.5
Panel
2157 306.02
Skrzynka zaciskowa
2162 679.01
Kod zamówienia dla Ciœnieniomierzy ró¿nicowych z wbudowanym miernikiem ciœnienia
roboczego i mikroprze³¹cznikiem
Model 702.02.100
Pole Nr
1
Kod
B
?
AN
BB
BC
BD
BE
BF
BG
BH
BI
BK
BL
??
Cechy
Jednostka
bar
inneProszê podawaæ w postaci dodatkowego tekstu
Zakres pomiarowy
0 ... 0,25 bar
0 ... 0,4 bar
0 ... 0,6 bar
0 ... 1 bar
0 ... 1,6 bar
0 ... 2,5 bar
0 ... 4 bar
0 ... 6 bar
0 ... 10 bar
0 ... 16 bar
0 ... 25 bar
Proszê podawaæ w postaci dodatkowego tekstu
3
Pole Nr
Kod
Cechy
3
AA
AM
AN
DA
DB
DC
DE
DF
DG
DK
DL
DM
??
4
A
H
C
?
5
G
J
6
4
3
7
Z
D
?
8
F
I
9
E
D
10
1
P
G
N
?
11
Z
I
M
V
Przy³¹cze
2 M. 2 x G 1/4 ¿eñskie
standardowo
2 x G 1/4 B Stop miedzi
2 x G 1/4 B stal nierdzewna
element úciskany z króãcem, stalowy, do montaýu na rurze ¨ 6 mm
element úciskany z króãcem, stalowy, do montaýu na rurze ¨ 8 mm
element œciskany z króæcem, stalowy, do montaýu na rurze ¨ 10 mm
element úciskany z króãcem, stal nierdzewna, do montaýu na rurze ¨ 6 mm
element úciskany z króãcem, stal nierdzewna, do montaýu na rurze ¨ 8 mm
element œciskany z króæcem, stal nierdzewna, do montaýu na rurze ¨ 10 mm
element úciskany z króãcem, stop miedzi, do montaýu na rurze ¨ 6 mm
element úciskany z króãcem, stop miedzi, do montaýu na rurze ¨ 8 mm
element úciskany z króãcem, stop miedzi, do montaýu na rurze ¨ 10 mm
Proszê podawaæ w postaci dodatkowego tekstu
Komora ciœnieniowa
aluminium, malowane na czarno
standardowo
aluminium HART-COAT
stal nierdzewna, bez miernika ciœnienia roboczego
Proszê podawaæ w postaci dodatkowego tekstu
Membrana rozdzielaj¹ca / Pierœcienie uszczelniaj¹ce
NBR
standardowo
FPM (Viton
Klasa dok³adnoœci dla manometrów ró¿nicowych
klasa 2,5
standardowo
klasa 1.6
zakresy pomiarowe 0 ... 1 bar i wiêcej
ko³nierz / wspornik monta¿owy
bez
standardowo
przedni, stal malowana na czarno
Proszê podawaæ w postaci dodatkowego tekstu
Os³ona wlotu
IP 54
standardowo
IP 65
Styki awaryjne
1 mikro³¹cznik 850.3 (250 AC V, 5 A, 250 VA)
standardowo
2 mikro³¹czniki 850.3.3 (250 AC V, 5 A, 250 VA)
Przewody
d³awik kablowy M16x1.5z 1 m pod³¹czonego przewodu
standardowo
skrzynka zaciskowa M20x1.5
wtyczka typu L, 3-pinowa + PE (z 1 stykiem)
wtyczka typu L, 6-pinowa + PE (z dwoma stykami)
Proszê podawaæ w postaci dodatkowego tekstu
Rozga³êŸnik zaworowy / zawór wyrównuj¹cy ciœnienie
bez
standardowo
Wbudowany zawór wyrównuj¹cy ciœnienie
4-kierunkowy rozga³êŸnik zaworowy, Stop miedzi
4-kierunkowy rozga³êŸnik zaworowy, stal nierdzewna
12
Z
G
V
Bez
standardowo
z atestem GL
atest elementu (ochrona przep³ywu wg DIN 32 727 oraz VdTÜV uwaga "przep³yw 100")
Dodatkowe szczegó³y zamówienia
TAK
1
T
13
14
NIE
Z
Z
certyfikaty jakoœciProszê wpisywaæ tekst zrozumia³y i jednoznaczny !
tekst dodatkowyProszê wpisywaæ tekst zrozumia³y i jednoznaczny !
1) dla styków nastawionych fabrycznie, proszê podaæ punkty oraz
kierunek prze³¹czania - jako tekst dodatkowy
Numer kodowy podawany w zamówieniu dla prze³¹cznika DELTA-comb
1
702.02-E
–
2
4
3
–
5
6
7
8
–
9
10
Model 702.02.100
11
12
13
14
–
Tekst dodatkowy:
Wykazy i wymiary podane w dokumencie zawieraj¹ dane techniczne aktualne w chwili oddania do druku niniejszego dokumentu.
Dane te mog¹ ulec zmianie, a opisane urz¹dzenia byæ zast¹pione innymi bez wczeœniejszego ostrze¿enia
