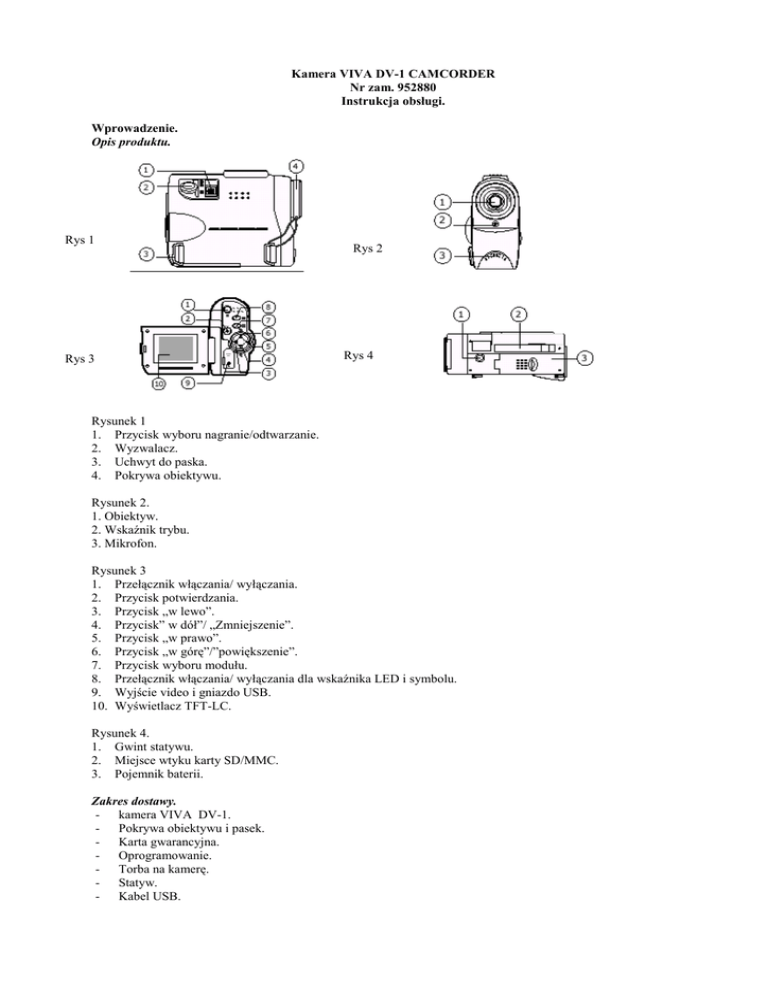

Kamera VIVA DV-1 CAMCORDER

Kamera VIVA DV-1 CAMCORDER
Nr zam. 952880
Instrukcja obsługi.
Wprowadzenie.
Opis produktu.
Rys 1
Rys 3
Rys 2
Rys 4
Rysunek 1
1. Przycisk wyboru nagranie/odtwarzanie.
2. Wyzwalacz.
3. Uchwyt do paska.
4. Pokrywa obiektywu.
Rysunek 2.
1. Obiektyw.
2. Wskaźnik trybu.
3. Mikrofon.
Rysunek 3
1. Przełącznik włączania/ wyłączania.
2. Przycisk potwierdzania.
3. Przycisk „w lewo”.
4. Przycisk” w dół”/ „Zmniejszenie”.
5. Przycisk „w prawo”.
6. Przycisk „w górę”/”powiększenie”.
7. Przycisk wyboru modułu.
8. Przełącznik włączania/ wyłączania dla wskaźnika LED i symbolu.
9. Wyjście video i gniazdo USB.
10. Wyświetlacz TFT-LC.
Rysunek 4.
1. Gwint statywu.
2. Miejsce wtyku karty SD/MMC.
3. Pojemnik baterii.
Zakres dostawy.
- kamera VIVA DV-1.
- Pokrywa obiektywu i pasek.
- Karta gwarancyjna.
- Oprogramowanie.
- Torba na kamerę.
- Statyw.
- Kabel USB.
-
Kabel video.
Pasek
Włożenie baterii.
1. Otwórz pojemnik baterii na tylniej stronie kamery.
2. Włóż dwie baterie AA, przestrzegając prawidłowego rozmieszczenia biegunów.
3. Zamknij pokrywę.
Włączanie/ wyłączanie kamery.
Rozpoczęcie z Capture Mode.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Na wyświetlaczu zostanie wskazane „VIDEO”/”STILL IMAGE”/”AUDIO”/”PC-CAM”.
Rozpoczęcie z Playback Mode.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Na wyświetlaczu zostanie wskazane ”STILL IMAGE”/”AUDIO”.
Nagranie video, obrazu i dźwięku.
Nagranie video, zdjęć i dźwięku.
Video.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO”.
5. Potwierdź OK.
6. Naciśnij „W dół”(▼) lub „W górę” (▲), aby obraz powiększyć lub zmniejszyć.
7. Aby rozpocząć nagranie naciśnij wyzwalacz w dół.(zobacz rys.1).
8. W górnym, prawym rogu wyświetlacza wskazany zostanie czas nagrania.
9. Aby nagranie zakończyć naciśnij ponownie wyzwalacz.
Zdjęcia.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „STILL IMAGE”.
5. Potwierdź OK.
6. Naciśnij „W dół”(▼) lub „W górę” (▲), aby obraz powiększyć lub zmniejszyć.
7. Aby rozpocząć nagranie naciśnij wyzwalacz w dół.(zobacz rys.1).
Dźwięk.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „AUDIO”.
5. Potwierdź OK.
6. Aby rozpocząć nagranie naciśnij wyzwalacz w dół.(zobacz rys.1).
7. W górnym, prawym rogu wyświetlacza wskazany zostanie czas nagrania.
8. Aby nagranie zakończyć naciśnij ponownie wyzwalacz.
Ustawienie jakości obrazu dla zdjęcia i video.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO” lub „STILL
IMAGE”.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►).
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „QUALITY” (Jakość).
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw jakość „SUPER FINE”, „FINE” lub „ECONOMY”
(Najlepsza, wysoka, niska).
10. Naciśnij OK., aby wybór potwierdzić..
11. Naciśnij przycisk „W lewo” (◄), aby powrócić do modułu nagrania.
Ustawienie samowyzwalacza.
Kamera wyposażona jest w samowyzwalacz umożliwiający wykonanie zdjęcia z opóźnieniem 10 sekundowym.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO” lub „STILL
IMAGE”.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►).
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „TIMER” (Samowyzwalacz).
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „ON”, aby aktywować samowyzwalacz.
10. Naciśnij OK., aby wybór potwierdzić..
11. Naciśnij przycisk „W lewo” (◄), aby powrócić do modułu nagrania.
Zastosowanie karty SD lub MMC.
Kamera wyposażona jest w wbudowaną pamięć Flash 7MB do zapisu obrazu, zdjęć i dźwięku. W każdej chwili
możesz rozszerzyć pamięć stosując karty SD lub MMC. Po włożeniu karty, obrazy będą automatycznie na niej
zapisywane. Uwaga: po włożeniu karty, obrazy nie mogą być zapisywane na wbudowanej pamięci Flash.
Włożenie karty SD lub MMC.
Wyłącz kamerę, otwórz pokrywę miejsca wtykowego zgodnie z poniższym rysunkiem. Włóż kartę odpowiednią
stroną. Zamknij pokrywę przed włączeniem kamery.
Wyjście karty SD lub MMC.
Wyłącz kamerę, otwórz pokrywę miejsca wtykowego zgodnie z poniższym rysunkiem. Kartę lekko wcisnąć palcem
do środka i puścić, aby mogła sama wyjść.
Formatowanie karty SD/MMC lub pamięci wewnętrznej.
Podczas formatowania wszystkie zapisane dane zostaną usunięte.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO” lub „STILL
IMAGE”.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►).
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „FORMAT” (Formatowanie).
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „YES”, aby sformatować kartę lub pamięć wewnętrzną.
10. Naciśnij OK., aby wybór potwierdzić. Po sformatowaniu powrócisz do menu głównego.
Uwaga: po włożeniu karty SD lub MMC, wewnętrzna pamięć nie będzie aktywna.
Odtwarzanie video, zdjęć i dźwięku.
Odtwarzanie filmów video i zdjęć na wyświetlaczu kamery.
Odtwarzanie filmu video na wyświetlaczu kamery.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO”.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz odtworzyć. Lub naciśnij przycisk
wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw pożądane dane.
7. Naciśnij OK., aby potwierdzić wybór danych video wskazanych na wyświetlaczu.
Odtworzenie zdjęć na wyświetlaczu kamery.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „STILL IMAGE”.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz odtworzyć. Lub naciśnij przycisk
wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw pożądane dane.
7. Naciśnij OK., aby potwierdzić wybór danych video wskazanych na wyświetlaczu.
Odtwarzanie filmów video, zdjęć lub dźwięku na telewizorze.
Odtwarzanie filmu video na telewizorze.
1. Połącz kamerę z telewizorem poprzez dołączony przewód video.
2. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
3. Otwórz wyświetlacz.
4. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO”.
Potwierdź OK.
Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz odtworzyć. Lub naciśnij przycisk
wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw pożądane dane.
Potwierdź OK.
Wybrane dane video zostaną odtworzone na ekranie telewizora. Uwaga: Jeżeli kolory na ekranie wskazywane
są nieprawidłowo, dopasuj format barw w następujący sposób:
Naciśnij przycisk „W prawo”(►).
Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „TV OUTPUT” (Format barwTV) .
Naciśnij przycisk „W prawo”(►).
Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „NTSC” lub „PAL”.
Potwierdź OK.
Odtwarzanie zdjęć na telewizorze.
1. Połącz kamerę z telewizorem poprzez dołączony przewód video.
2. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
3. Otwórz wyświetlacz.
4. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
5. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „STILL IMAGE”.
6. Potwierdź OK.
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz odtworzyć. Lub naciśnij przycisk
wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw pożądane dane.
8. Potwierdź OK.
9. Wybrane dane video zostaną odtworzone na ekranie telewizora. Uwaga: Jeżeli kolory na ekranie wskazywane
są nieprawidłowo, dopasuj format barw w następujący sposób:
10. Naciśnij przycisk „W prawo”(►).
11. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „TV OUTPUT” (Format barwTV) .
12. Naciśnij przycisk „W prawo”(►).
13. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „NTSC” lub „PAL”.
14. Potwierdź OK.
Odtwarzanie danych audio na telewizorze.
1. Połącz kamerę z telewizorem poprzez dołączony przewód video.
2. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
3. Otwórz wyświetlacz.
4. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
5. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „AUDIO”.
6. Potwierdź OK.
7.
8.
9.
Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz odtworzyć. Lub naciśnij przycisk
wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw pożądane dane.
Potwierdź OK., aby dane audio odtworzyć.
Naciśnij ponownie OK., aby odtwarzanie zakończyć.
Odtwarzanie slajdów.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „STILL IMAGE”.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz odtworzyć. Lub naciśnij przycisk
wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw pożądane dane.
7. Naciśnij OK., aby potwierdzić wybór danych wskazanych na wyświetlaczu.
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „SLIDESHOW” (Slajdy) .
10. Naciśnij przycisk „W prawo”(►).
11. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „ON”.
12. Potwierdź OK., aby odtworzyć slajdy.
13. Naciśnij ponownie OK., aby odtwarzanie zakończyć.
Ochrona danych.
Zablokowanie jednego nagrania.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu jeden z symboli „VIDEO”, „STILL
IMAGE” lub „AUDIO”, w zależności od rodzaju nagrania, które chcesz zablokować.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz zablokować.
7. Naciśnij przycisk „W prawo”(►).
8. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „LOCK” (Blokada) .
9. Naciśnij przycisk „W prawo”(►).
10. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „THIS”.
11. Naciśnij OK., aby potwierdzić wybór i opuścić Menu. Ponowne naciśnięcie OK. spowoduje usunięcie blokady.
12. Na wyświetlaczu zostanie wskazany symbol zamka.
Zablokowanie wszystkich nagrań.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu jeden z symboli „VIDEO”, „STILL
IMAGE” lub „AUDIO”, w zależności od rodzaju nagrania, które chcesz zablokować.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz zablokować.
7. Naciśnij przycisk „W prawo”(►).
8. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „LOCK” (Blokada) .
9. Naciśnij przycisk „W prawo”(►).
10. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „ALL”.
11. Naciśnij OK., aby potwierdzić wybór i opuścić Menu. Ponowne naciśnięcie OK. spowoduje usunięcie blokady.
12. Na wyświetlaczu zostanie wskazany symbol zamka.
Wykasowanie danych.
Wykasowania pojedynczego nagrania.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu jeden z symboli „VIDEO”, „STILL
IMAGE” lub „AUDIO”, w zależności od rodzaju nagrania, które chcesz wykasować.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz usunąć.
7. Naciśnij przycisk „W prawo”(►).
8. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „ERASE” (Kasowanie) .
9. Naciśnij przycisk „W prawo”(►).
10. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „THIS”.
11. Naciśnij OK., aby potwierdzić wybór i opuścić Menu.
Wykasowania wszystkich nagrań.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu jeden z symboli „VIDEO”, „STILL
IMAGE” lub „AUDIO”, w zależności od rodzaju nagrania, które chcesz wykasować.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz usunąć.
7. Naciśnij przycisk „W prawo”(►).
8. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „ERASE” (Kasowanie) .
9.
10.
11.
12.
Naciśnij przycisk „W prawo”(►).
Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „ALL”.
Naciśnij OK. a następnie „YES”., aby potwierdzić wybór.
Naciśnij OK. ponownie aby rozpocząć proces kasowania.
Ustawienie kamery.
Wyłączenie wyświetlacza i symboli.
W celu wyłączenia symboli naciśnij przycisk wyświetlacza, naciśnij przycisk ponownie, aby wyłączyć
wyświetlacz. Kolejne naciśnięcie przycisku wyświetlacza spowoduje włączenie symboli i wyświetlacza.
Setting White Balance.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu jeden z symboli „VIDEO” lub „STILL
IMAGE.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►)
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „W.balance ” (wyrównanie bieli) .
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz odpowiedni ustawienie.
10. Naciśnij OK., aby potwierdzić wybór i opuścić Menu.
11. Naciśnij przycisk „W lewo” (◄), aby powrócić do modułu nagrania.
Ustawienie czasu zegarowego.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu jeden z symboli „VIDEO” lub „STILL
IMAGE.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►)
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „TIME ” (czas zegarowy) .
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw odpowiednią wartość. Przyciskami „W prawo” (►) lub
„W lewo”(◄), wybierz następną wartość.
10. Przyciskami „W prawo” (►) lub „W lewo”(◄), wybierz pole, które chcesz ustawić.
11. Naciśnij OK., aby potwierdzić ustawienia i powrócić do Menu głównego.
12. Naciśnij przycisk „W lewo” (◄), aby powrócić do modułu nagrania.
Ustawienie stempla czasu ( tylko dla pojedynczych zdjęć).
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „STILL IMAGE.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►)
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „TIME STAMP ” (stempel czasu) .
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲) wybierz „ON”, aby aktywować stempel czasu
10. Naciśnij OK., aby potwierdzić ustawienia i powrócić do Menu głównego.
11. Naciśnij przycisk „W lewo” (◄), aby powrócić do modułu nagrania.
Ustawienie DPOF.
Funkcja ta jest dostępna przy włożonej karcie SD lub MMC.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „STILL IMAGE”.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, które chcesz wybrać do ustawienia DPOF. Lub
naciśnij przycisk wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw
pożądane dane.
7. Potwierdź OK.
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „DPOF” (Format barw TV)
10. Naciśnij przycisk „W prawo”(►).
11. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „THIS” lub „ALL”.
12. Potwierdź OK.
13. Przyciskiem „W dół”(▼) lub „W górę” (▲) ustaw pożądaną ilość kopii.
14. Naciśnij OK., aby potwierdzić format DPOF i powrócić do Menu głównego.
Anulowanie DPOF.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł odtwarzania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „STILL IMAGE”.
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz dane, w których chcesz anulować ustawienia DPOF. Lub
naciśnij przycisk wyświetlacza [□], aby wyświetlić obraz miniaturowy. Przyciskami kierunkowymi ustaw
pożądane dane.
7. Potwierdź OK.
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „DPOF” (Format barw TV)
10. Naciśnij przycisk „W prawo”(►).
11. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „THIS” ( dla wszystkich danych naciśnij RESET.)
12. Potwierdź OK.
13. Przyciskiem „W dół”(▼) lub „W górę” (▲) ustaw pożądaną ilość kopii.
14. Naciśnij OK., aby potwierdzić ustawienie i powrócić do Menu głównego.
Ustawienie funkcji ANTI-FLICKER.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol „VIDEO” lub „STILL
IMAGE”.
5. Potwierdź OK.
6. Naciśnij przycisk „W prawo”(►).
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „ANTI-FLICKER” .
8. Naciśnij przycisk „W prawo”(►).
9. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw odpowiednią częstotliwość np. 50Hz/60Hz
10. Naciśnij OK., aby potwierdzić format DPOF i powrócić do Menu głównego.
11. Naciśnij przycisk „W lewo” (◄), aby powrócić do modułu nagrania.
Instalacja oprogramowania na komputerze.
Przed podłączeniem kamery do komputera zainstaluj odpowiednie oprogramowanie.
1. Włóż płytkę CD do CD-ROM.
2. Program otworzy się automatycznie. Dokonaj instalacji zgodnie z poleceniami na ekranie.
Przekaz obrazów do komputera.
Podłączenie kamery poprzez kabel USB.
Przegranie zdjęć , filmów audio i video z kamery do komputera.
1. Włącz kamerę.
2. Ustaw moduł nagrania.
3. Przejdź do modułu „MASS STORAGE” w następujący sposób: PC/MAC->PC->MASS STORAGE.
4. Podłącz kamerę poprzez kabel USB. Zostanie ona automatycznie rozpoznana przez komputer jako urządzenie
pamięci masowej.
5. Napęd pamięci masowej zostanie wskazany automatycznie.
6. Kliknij na „Removable Disk”. Zapisane dane dostępne są w podmenu „DCIM”.
7. Cały dokument lub pojedyncze obrazy możesz skopiować na dysk twardy.
Przegranie zdjęć, filmów audio i video z kamery na Mac.
1. Włącz kamerę.
2. Ustaw moduł nagrania.
3. Przejdź do modułu „MASS STORAGE” w następujący sposób: PC/MAC->MAC->MASS STORAGE
4. Podłącz kamerę poprzez kabel USB. Zostanie ona automatycznie rozpoznana przez komputer jako urządzenie
pamięci masowej.
5. Napęd z oznaczeniem „Bez tytułu”. zostanie wskazany automatycznie.
6. Kliknij dwa razy na „Bez tytułu”. Zapisane dane dostępne są w podmenu „DCIM”.
7. Cały dokument lub pojedyncze obrazy możesz skopiować.
Nagranie Live-Video z VideoImpression 1.6. (tylko PC)
1. Włącz kamerę.
2. Ustaw moduł nagrania.
3. Przejdź do modułu „PC CAM” w następujący sposób: PC/MAC->PC->PC CAM.
4. Uruchom „VideoImpression 1.6” i kliknij na „New”.
5. Kliknij na „Capture” (Nagranie), aby uruchomić moduł nagrania video.
6. Na ekranie wskazany zostanie widok Live.
7. Upewnij się, czy w menu Dropdown wybrana jest „WWL 601 Camera”.
8. Kliknij „Record„ (Nagranie) aby rozpocząć nagranie video.
9. Naciśnij „Stop”, aby nagranie zakończyć.
10. W celu odtworzenia nagrania, naciśnij „Play”.
11. Kliknij „Save”, aby ustawione video zachować w pamięci.
12. Nazwij dane i zachowaj w pamięci „Save”.
Zastosowanie kamery jako Webcam.
Przygotowanie NetMeeting.
Przed uruchomieniem NetMeeting, ustaw kamerę na moduł nagrania i wybierz „PC CAM”.
1.
2.
3.
4.
Podłącz kabel USB do kamery
Drugą końcówkę kabla podłącz do wolnego gniazda USB na komputerze.
Ustaw kamerę na monitorze lub na innej płaskiej powierzchni.
Połącz mikrofon ( nie zawarty w dostawie) z oddzielnym gniazdem karty dźwiękowej.
Uruchomienie NetMeeting.
1. Kliknij dwa razy na symbol „NetMeeting”.
2. Bliższe informacje dotyczące programu znajdziesz w menu „Pomoc” lub na stronie internetowej:
www.microsoft.com/windows/netmeeting.
Zastosowanie kamery jako Webcam (tylko PC).
Ustawienie jako kamerę PC.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol ”PC/MAC”
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „PC” .
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „PC CAM.
8. Naciśnij OK.
Przygotowanie kamery PC.
1. Podłącz kabel USB do kamery
2. Drugą końcówkę kabla podłącz do wolnego gniazda USB na komputerze
3. Ustaw kamerę na płaskiej powierzchni.
4. Otwórz program „PC-Kamera”.
Zastosowanie kamery jako pamięci masowej.
Ustawienie pamięci masowej dla PC.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol ”PC/MAC”
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „PC” .
7. Przyciskiem „W dół”(▼) lub „W górę” (▲), ustaw „MASS STORAGE” (pamięć masowa).
8. Naciśnij OK.
Ustawienie pamięci masowej dla MAC.
1. Przyciskiem wyboru nagrania/odtwarzania wybierz moduł nagrania.
2. Otwórz wyświetlacz.
3. Naciśnij przełącznik włączania/wyłączania i przytrzymaj do momentu włączenia się wyświetlacza.
4. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz na wyświetlaczu symbol ”PC/MAC”
5. Potwierdź OK.
6. Przyciskiem „W dół”(▼) lub „W górę” (▲), wybierz symbol „PC/MAC” .
7. Naciśnij OK.
Dane techniczne
Wielkość czujnika
Zakres ostrości
Obiektyw
Czas naświetlenia
Mikrofon
Wyświetlacz
Automatyczne wyłączanie
Cyfrowy zoom
Wyrównanie bieli
Naświetlenie
Podłączenia E/A
Pamięć
Priorytet pamięci
Zapamiętane obrazu
Ekran
Nagranie audio
Baterie
½”, 1,3megapikseli (1280 x 1024)
1,1m-nieskończoność
F 3,5f=8,54mm (odpowiada obiektywowi 43mm przy
kamerze 35mm)
¼ do 1/1000 sekundy
mono
1,7”, TFT- LC
30 sekund
dwa razy
automatycznie/światło słoneczne /zachmurzenie/ światło
sztuczne
automatyczne
wyjście TV, stereo mini zapadka.
Miejsce wtyku dla karty pamięci USB typ B standard
mini (V 2.0)
wewnętrzna 8MB NAND-Flash (ok. 7MB NAND-Flesh
dla pamięci danych)
zewnętrzna Secure Digital-Karte (zakres
kampatybilności: 8-128MB)
1. zewnętrzna pamięć (karta SD lub MMC)
2. wewnętrzna pamięć, dezaktywowana przy włożonej
karcie pamięci SD
oparte na wew. pamięci 8MB- ok. 7MB dla pamięci
danych.
super rozdzielczość- ok. 14 obrazów przy 1280 x 1024
rozdzielczość normalna- ok. 34 obrazów przy 1280 x
1024
rozdzielczość robocza- ok. 82 obrazy przy 640 x 480
oparty na karcie SD 128MB Super moduł (8fpd)- ok. 7
minut przy 640 x 480
moduł (15fps)- ok. 17 minut przy 320 x 240
moduł roboczy (15fps)- ok. 56 minut przy 160 x 120
Ok. 10 minut dla wew. pamięci NAND
typ: alkaliczne, akumulatory NiMH
wielkość: AA
ilość: 2 sztuki
