Art. Nr 34 06 96
Kino domowe Lenco DVP 700T
www.conrad.pl

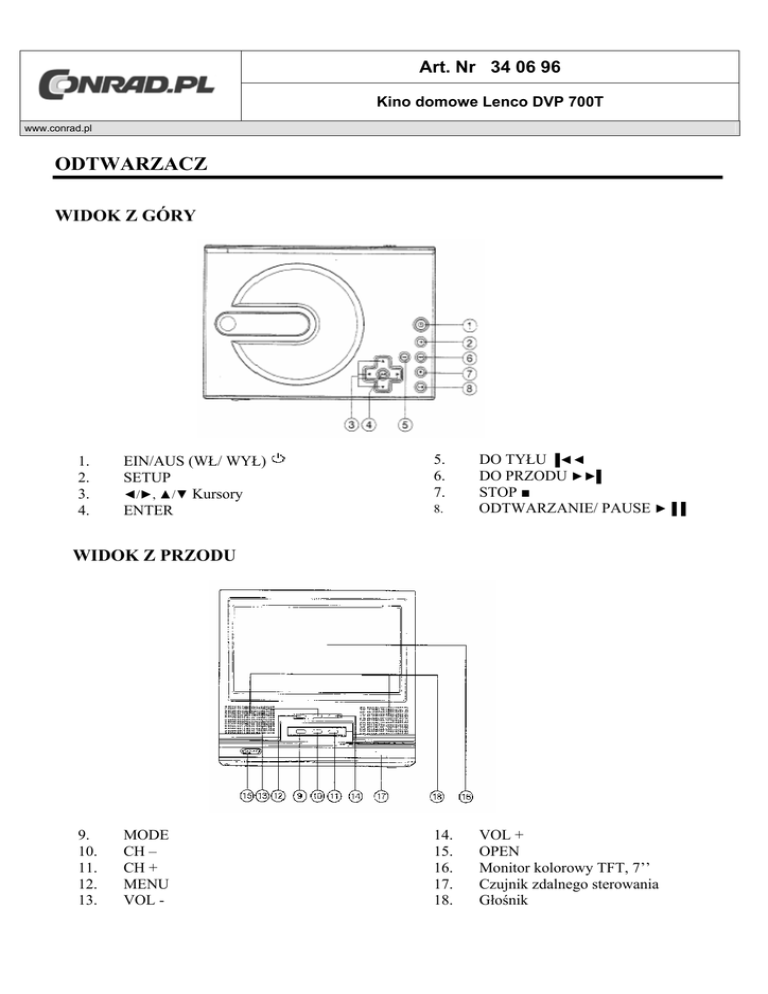

ODTWARZACZ
WIDOK Z GÓRY
1.
2.
3.
4.
EIN/AUS (WŁ/ WYŁ)
SETUP
◄/►, ▲/▼ Kursory
ENTER
5.
6.
7.
8.
DO TYŁU ▐◄◄
DO PRZODU ►►▌
STOP ■
ODTWARZANIE/ PAUSE ►▐▐
14.
15.
16.
17.
18.
VOL +
OPEN
Monitor kolorowy TFT, 7’’
Czujnik zdalnego sterowania
Głośnik
WIDOK Z PRZODU
9.
10.
11.
12.
13.
MODE
CH –
CH +
MENU
VOL -
ODTWARZACZ
Monitor kolorowy 6,4’’
Monitor kolorowy 5’’
WIDOK Z TYŁU
19.
20.
21.
WEJŚCIE AUDIO-WIDEO
WEJŚCIE ANT
ANTENA
ODTWARZACZ
WIDOK Z BOKU
12.
13.
14.
Regulator głośności słuchawek
Gniazdko słuchawek
Wyjście L/P AUDIO
15.
16.
17.
Wyjście video
Wyjście cyfrowe
Wejście 12V DC
PODŁĄCZENIE
ZŁĄCZA NA PANELU TYLNYM
Anteny zewnętrzne lub kabel TV
(opcja)
ŻÓŁTY
WEJŚCIE VIDEO
CZERWONY
BIAŁY
WEJŚCIE AUDIO R
WEJŚCIE AUDIO L
PODŁĄCZENIE
ZŁĄCZA BOCZNE
(OPCJA)
Adapter
sieciowy
ZŁĄCZE CYFROWO-ANALOGOWE
ŻÓŁTY
WYJŚCIE VIDEO
CZERWONY
BIAŁY
WYJŚCIE AUDIO R
WYJŚCIE AUDIO L
PILOT ZDALNEGO STEROWANIA
ROZMIESZCZENIE I FUNKCJE PRZYCISKÓW
PILOT ZDALNEGO STEROWANIA
1.
2.
3.
4.
EIN/AUS
MUTE
SUB-T
ANGLE
Aby włączyć lub wyłączyć urządzenie, wciśnij EIN/AUS.
Aby wyciszyć głośność, wciśnij ten przycisk.
Zmienia napisy na dyskach DVD wyposażonych w napisy w wielu językach.
Zmienia kąt widzenia kamery na dyskach DVD z materiałami nagrywanymi
z różnych kamer.
5.
DISPLAY
Wyświetla dane statystyczne o dysku podczas jego odtwarzania.
6.
MODE
Zmienia tryb pomiędzy DVD, TV i AV.
7.
SETUP
Wyświetla stronę główną menu konfiguracyjnego SETUP MENU.
8.
P/N
Przełącza tryb pomiędzy PAL- i NTSC.
9.
AUDIO
Zmienia ścieżkę dźwiękową na DVD z kilkoma ścieżkami dźwiękowymi.
10.
TITLE
Wyświetla menu tytułów znajdujących się na bieżącym DVD.
11.
MENU
Wyświetla opcje konfiguracyjne tj. Jasność, Kontrast, Kolor, Odcień, Głośnik,
Ekran, Szukanie itd.
12.
◄/►,▲/▼ Służą w menu SETUP jako przyciski nawigacyjne do wyboru pozycji po lewo/ po
prawo ew. pozycji następnej/ poprzedniej.
13.
OK.
Wciśnij, aby potwierdzić wybrany za pomocą przycisków numerycznych lub
nawigacyjnych znajdujący się na ekranie tytuł/rozdział.
14.
▐►/◄▌
Przełącza podgląd czasowy w przewijaniu do przodu lub do tyłu.
15.
►
Wciśnij, aby odtwarzać dysk.
16.
◄◄/►►
Wciśnij, aby przewinąć szybko do przodu ►► i do tyłu ►►.
17.►►▌(CH+)/▐◄◄(CH-)Wciśnij, aby ominąć jeden tytuł do przodu ►►▌ lub do tyłu ▐◄◄. W trybie TV
wciśnij przycisk (CH+) lub przycisk (CH-), aby przełączyć o jeden kanał do góry lub
do dołu.
18.
■
Wciśnij, aby zakończyć odtwarzanie.
19.
▌▌
Wciśnij, aby zatrzymać odtwarzanie.
20.
Przyciski numeryczne
21.
10+(-/--)
Cyfrowy przycisk wyboru używany w kombinacji z przyciskami numerycznymi.
22.
CLEAR
W przypadku wprowadzenia błędnej cyfry możesz ją wymazać tym przyciskiem.
23.
VOLUME+/- Wciśnij ten przycisk, aby zwiększyć lub zmniejszyć głośność.
24.
ZOOM
Umożliwia powiększanie lub pomniejszanie obrazu.
25.
RESUME
Jeżeli ten przycisk zostanie wciśnięty w trybie STOP, odtwarzanie będzie
kontynuowane od miejsca, w którym zostało przerwane.
26.
GOTO
Przycisk szukania, używany w kombinacji z przyciskami numerycznymi.
27.
PBC
Przełącza PBC pomiędzy PBC ON i PBC OFF na dyskach VCD.
28.
SHUFFLE
Umożliwia odtwarzanie tytułów w kolejności losowej.
29.
PROGRAM Umożliwia odtwarzanie tytułów w kolejności wg zaprogramowania.
30.
REPEAT
Włącza tryb powtarzania dla dysków.
31.
A-B
Powtarzanie A-B umożliwia ciągłe powtarzanie określonego fragmentu ścieżki
dźwiękowej
PILOT ZDALNEGO STEROWANIA
Przygotowanie do zdalnego sterowania
Wkładanie baterii
1. Otwórz pokrywę kieszonki na baterie.
2. Włóż nowe baterie. Zwróć uwagę na
umieszczenie biegunów plus i minus zgodnie
z oznaczeniem.
3. Zamknij pokrywę.
Baterie: litowe baterie guzikowe
Baterie (CR2025 3V)
Korzystanie ze zdalnego sterowania
Nakieruj pilota zdalnego sterowania na czujnik zdalnego
sterowania (odbiornik zdalnego sterowania) znajdujący
się na panelu przednim odtwarzacza.
Kąt zdalnej obsługi: około ±30° w każdym kierunku w
stosunku do czujnika zdalnego sterowania na panelu
przednim.
WKŁADANIE/ WYJMOWANIE DYSKU
Monitor
Wkładanie dysku
Gdy podłączysz wszystkie urządzenia, możesz włożyć
dysk zachowując kolejność działania:
1.
Przekręć monitor ku górze.
2.
Naciśnij raz na przycisk EIN/AUS znajdujący
się na pokrywie kieszonki na dysk.
3.
Przesuń przycisk OPEN znajdujący się na panelu
przednim urządzenia w lewo, aby otworzyć
pokrywę kieszonki na dysk.
4.
Umieść środek dysku na środku mocowania
dysków stroną z nadrukiem skierowaną ku górze.
Naciśnij delikatnie do zatrzaśnięcia się dysku DVD.
5.
Zamknij pokrywę dysku. Odtwarzacz rozpocznie
pracę automatycznie.
Przycisk OPEN
Wyjmowanie dysku
Gdy odtwarzanie dysku zostanie
zakończone, przesuń przycisk
OPEN znajdujący się na panelu
przednim urządzenia w lewo, aby
otworzyć pokrywę kieszonki na
dysk. Teraz możesz wyjąć dysk.
Pokrywa
Dysk
Przycisk EIN/ AUS
OBSŁUGA
ODTWARZANIE STANDARDOWE
KOŃCZENIE ODTWARZANIA
Aby zakończyć odtwarzanie, wciśnij
krótko przycisk ■ (Stop). Odtwarzanie
możesz kontynuować, jeżeli naciśniesz
jeden raz przycisk ► (Odtwarzanie).
Jeżeli naciśniesz dwa razy, na przycisk ■
(Stop) odtwarzanie zostanie zakończone
urządzenie powróci do pierwszego tytułu/
rozdziału.
SZYBKIE PRZEWIJANIE DO PRZODU/ DO
TYŁU
Podczas odtwarzania używaj przycisków ►►
oraz ◄◄. Każde uruchomienie przycisku
zwiększa prędkość przewijania dysku do przodu
lub do tyłu w zależności od jego formatu w
cyklach:
PODGLĄD CZASOWY
Podczas odtwarzania używaj przycisków
▐► / ◄▌. Każde wciśnięcie danego przycisku
zmienia szybkość podglądu czasowego do przodu
i do tyłu w cyklu:
DVD:
PAUSA
Jedno wciśnięcie▐▐ na pilocie lub ►▌▌ na
odtwarzaczu DVD przerwie na krótko
odtwarzanie. Aby uruchomić normalne
odtwarzanie, wciśnij ► na pilocie lub ►▌▌ na
odtwarzaczu DVD.
MUTE
Wycisza głośność, dysk jest jednak nadal
odtwarzany. Jeżeli zniesiesz wyciszenie
(wciskając powtórnie MUTE) zostanie
odtworzony późniejszy fragment.
REPEAT
Dyski DVD:
Wciskając przycisk REPEAT wybierasz tryb
powtarzania wg cyklu:
POMIJANIE TYTUŁÓW
Podczas odtwarzania używaj przycisków ►►▌/
▌◄◄, ▌◄◄/ ►►▌ na pilocie zdalnego
sterowania lub odtwarzaczu DVD. Wciśnij ►►▌,
aby przeskoczyć o jeden tytuł do przodu lub
▌◄◄, aby cofnąć się o jeden tytuł.
Wskazówka: Niektóre dyski VCD2.0 (PBC –
sterowanie odtwarzaniem) mogą nie dysponować
przyciskami ►►▌/ ▌◄◄.
1. Wybór trybu REP-ONE spowoduje, że
bieżący rozdział/ tytuł będzie stale
powtarzany,
2. Aby powtarzać wszystkie rozdziały/
tytuły danego dysku, wybierz tryb REPALL.
Dyski VCD/CD:
Wciskając przycisk REPEAT wybierasz tryb
powtarzania wg schematu:
1. Wybranie REP-ONE spowoduje ciągłe
powtarzanie bieżącego rozdziału/tytułu.
2. Aby powtórzyć wszystkie rozdziały/
tytuły danego dysku, wybierz tryb REPALL.
3. Gdy odtwarzanie ostatniego rozdziału/
tytułu bieżącego dysku zostanie
zakończone, zakończy się wyświetlanie
czasu trwania odtwarzania. Wybór
REPEAT OFF spowoduje, że z ekranu
znikną określenia REP-ONE oraz REP-ALL.
4. Dyski VCD2.0 (z PBC ON) nie
dysponują funkcją REPEAT.
OBSŁUGA
A-B (POWTARZANIE OD PUNKTU A
DO B)
Powtarzanie A-B umożliwia ciągłe powtarzanie
określonego fragmentu ścieżki. Naciśnij na
przycisk A-B na początku i na końcu wybranego
fragmentu. Aby kontynuować standardowe
odtwarzanie wciśnij raz na przycisk A-B.
Wciśnięci przycisku spowoduje pojawienie na
wyświetlaczu następującego komunikatu:
A TO B SET A → A TO B SET B → A TO B
CANCELLED
SZUKANIE TYTUŁU NA DYSKU (GOTO)
Dyski DVD
Jeżeli wciśniesz dwa razy przycisk GOTO, na
wyświetlaczu pojawi się następujący komunikat:
Aby znaleźć żądane miejsce, wprowadź
ustawienia czasu (TIME) za pomocą przycisków
numerycznych i potwierdź przyciskiem ENTER.
CD/ VCD (z PBC OFF):
Jeżeli wciśniesz dwa razy przycisk GOTO, na
wyświetlaczy pojawi się następujący komunikat:
SHUFFLE (ODTWARZANIE TYTUŁÓW
W KOLEJNOŚCI LOSOWEJ)
Jeżeli wciśniesz przycisk SHUFFLE, tytuły będą
wybierane w kolejności losowej. NA
wyświetlaczu po prawej stronie pojawi się
„SHUFFLE ON”. Następne naciśnięcie przycisku
SHUFFLE spowoduje pojawienie się
komunikatu „SHUFFLE OFF” a dany tryb
zostanie dezaktywowany.
PROGRAM (ZAPROGRAMOWANE
ODTWARZANIE)
Jeżeli wciśniesz przycisk PROGRAM w trybie
Stop, na wyświetlaczu pojawi się „PROGRAM
P00:00”. Na przykład: Naciśnij na przycisk
numeryczny 4 i przycisk ►, pojawi się
„PROGRAM P01:04”. Oznacza to, że w
pierwszej kolejności będzie odtwarzany tytuł 4.
WYBÓR TRYBU
Aby przełączyć tryb pomiędzy DVD, TV oraz
AV wciśnij przycisk MODE znajdujący się na
powierzchni monitora danego urządzenia lub na
pilocie. Po wyborze trybu zaświeci się lampka
kontrolna na panelu przednim.
REGULOWANIE GŁOŚNOŚCI
Aby zwiększyć lub zmniejszyć siłę głosu wciśnij
na VOL+/VOL- na panelu monitora danego
urządzenia lub VOLUME+/- na pilocie zdalnego
sterowania.
GNIAZDKO SŁUCHAWEK
Urządzenie wyposażone jest w gniazdko, do
którego możesz podłączyć słuchawki do
słuchania sygnału dźwiękowego.
Wprowadź czas za pomocą przycisków
numerycznych.
ZOOM
Umożliwia powiększanie lub pomniejszanie
obrazu. Za pomocą przycisku ENTER na pilocie
lub OK. na odtwarzaczu DVD możesz przełączyć
współczynnik powiększenia pomiędzy 1.5, 2.0
i 3.0.
REGULACJA GŁOŚNOŚCI
W SŁUCHAWKACH
Aby zwiększyć lub zmniejszyć siłę głosu w
słuchawkach, użyj regulatora VOLUME
znajdującego się na panelu bocznym odtwarzacza
DVD.
CZUJNIK ZDALNEGO STEROWANIA
Nakieruj pilot na czujnik zdalnego sterowania
znajdujący się na panelu przednim. Sygnał
zdalnego sterowania zostanie odebrany.
OBSŁUGA
WŁĄCZANIE/ WYŁĄCZANIE
URZĄDZENIA
Aby włączyć lub wyłączyć urządzenie, wciśnij
przycisk
(EIN/AUS) znajdujący się na
odtwarzaczu DVD lub na pilocie zdalnego
sterowania.
PRZYCISK OPEN
Aby otworzyć pokrywę kieszeni na dysk przesuń
guzik OPEN na lewo. Następnie możesz włożyć
dysk.
ZABEZPIECZENIE PRZED NISKIM
NAPIĘCIEM BATERII
Jeżeli napięcie źródła zasilania spadnie poniżej
9V, system zostanie automatycznie
zabezpieczony a na wyświetlaczu pojawi się
komunikat „LOW BARTERY”. Dostosuj źródło
zasilania do zakresu około 12V DC (11V – 15V),
aby urządzenie mogło normalnie funkcjonować.
Wskazówka: Napis „LOW BARTERY” będzie
widniał przez dziesięć sekund na ekranie. Jeżeli
napięcie osiągnie normalny poziom, urządzenie
będzie pracowało normalnie. Jeżeli jednak
napięcie po pięciu sekundach nadal będzie za
niskie, urządzenie wyłączy się.
FUNKCJE MENU
Aby wyświetlić możliwości konfiguracyjne,
wciśnij w trybie DVD, TV lub AV na urządzeniu
lub na pilocie zdalnego sterowania przycisk
MENU.
kilkakrotnie przycisk MENU. Aby je
odpowiednio ustawić, używaj przycisków
VOL+/ VOL- na panelu monitora urządzenia lub
przycisków VOLUME +/- na pilocie zdalnego
sterowania.
Wskazówka: Jeżeli ustawisz opcję TV TYPE
w „REFERENCES SETUP” na „PAL”, opcja
„TINT” nie będzie wyświetlona.
W przypadku opcji SPEAKER można wybrać
pomiędzy ON lub OFF. Ustawienie ON pozwala
słuchać dźwięku z głośników. Ustawienie OFF
powoduje wyłączenie głośników.
Opcja SCREEN w menu powala wybrać za
pomocą przycisków VOL+/ VOL- na urządzeniu
lub przycisków VOLUME +/- na pilocie
zdalnego sterowania żądany format wyświetlacza
(4:3 lub 16:9).
Uruchomienie opcji SERACH menu rozpoczyna
wyszukiwanie stacji nadawczych przy pomocy
przycisków VOL+/ VOL- lub VOLUME +/-.
Aby zakończyć wyszukiwanie wciśnij
►►▌(CH+) / ▐◄◄(CH-) na pilocie zdalnego
sterowania lub CH+/ CH- na panelu monitora
danego urządzenia.
FUNKCJE MENU EKRANOWEGO
Aby wyświetlić zawartość bieżącego dysku na
ekranie, podczas jego odtwarzania wciśnij
przycisk DISPLAY.
Przykład:
DVD
(1) Jeżeli wciśniesz przycisk DISPLAY
pierwszy raz:
Aby wybrać jedną z opcji BRIGHT,
KONTRAST, FARBE oraz TINT (w przypadku
urządzenia w systemie NTSC) itd. naciśnij
Na ekranie pojawiają się: numer tytułu, ogólna
ilość tytułów, numer rozdziału, ogólna ilość
rozdziałów danego tytułu dot. odtwarzanego
dysku jak również czas trwania.
Jeżeli wciśniesz przycisk DISPLAY drugi raz:
(Tytuł – Pozostało)
OBSŁUGA
(3) Jeżeli wciśniesz przycisk DISPLAY trzeci
raz:
(Razem – odtworzono)
(2) Jeżeli wciśniesz przycisk DISPLAY
trzeci raz:
(Rozdział – odtworzono)
(4) Jeżeli wciśniesz przycisk DISPLAY czwarty
raz:
(Razem pozostało)
(3) Jeżeli wciśniesz przycisk DISPLAY
czwarty raz:
(Rozdział – pozostało)
(4) Jeżeli wciśniesz przycisk DISPLAY piąty
raz:
Komunikat zostanie usunięty z ekranu.
(5) Jeżeli wciśniesz przycisk DISPLAY piąty
raz:
Komunikat zostanie usunięty z ekranu.
CD:
(1) Jeżeli wciśniesz przycisk DISPLAY pierwszy
raz:
(Single – odtworzono)
VCD:
(1) Jeżeli wciśniesz przycisk DISPLAY pierwszy
raz:
(Single – odtworzono)
(2) Jeżeli wciśniesz przycisk DISPLAY drugi
raz:
(Single – pozostało)
(2) Jeżeli wciśniesz przycisk DISPLAY drugi
raz:
(Single – pozostało)
(3) Jeżeli wciśniesz przycisk DISPLAY trzeci
raz:
OBSŁUGA
(Razem – odtworzono)
(4) Jeżeli wciśniesz przycisk DISPLAY czwarty
raz:
(Razem – pozostało)
(5) Jeżeli wciśniesz przycisk DISPLAY piąty
raz:
Komunikat zostanie usunięty z ekranu.
MP3 (jeżeli jest ustawione NO MENU pod
punktem SMART NAV):
(Tylko DVD)
(1) Jeżeli wciśniesz przycisk DISPLAY pierwszy
raz:
(Rozdział – odtworzono)
(2) Jeżeli wciśniesz przycisk DISPLAY drugi
raz:
(Rozdział – pozostało)
(3) Jeżeli wciśniesz przycisk DISPLAY trzeci
raz:
Komunikat zostanie usunięty z ekranu.
FUNKCJA WIELOJĘZYKOWYCH
ŚCIEŻEK DŹWIĘOWYCH
DVD
Podczas odtwarzania używaj przycisku AUDIO
na pilocie zdalnego sterowania. Każde
naciśnięcie przycisku zwraca kolejny numer
ścieżki dźwiękowej.
Wskazówki:
Ilość języków jest uzależniona od dysku.
Niektóre dyski zawierają ścieżkę
dźwiękową tylko w jednym języku.
W przypadku, gdy dysk nie zawiera
obcojęzycznych ścieżek dźwiękowych, w górnej
części ekranu po lewej jego stronie wyświetlony
zostanie stosowny komunikat.
VCD/ CD
Podczas odtwarzania używaj przycisku AUDIO
na pilocie zdalnego sterowania. Istnieje
możliwość wyboru pomiędzy dźwiękiem mono i
stereo.
MENU TYTUŁÓW – FUNKCJE (tylko na
DVD)
Jeżeli na dysku DVD znajduje się kilka tytułów,
można z menu tytułów rozpocząć odtwarzanie
żądanego tytułu.
1. Podczas odtwarzania wciśnij na przycisk
TITLE. Wyświetlone zostanie menu
tytułów.
2. Wciśnij na kursor, który pojawi się na
ekranie. Za pomocą kursora wybierz
żądany tytuł i zatwierdź przyciskiem
ENTER na pilocie lub przyciskiem OK.
na urządzeniu.
FUNKCJA WIELOJĘZYCZNYCH
NAPISÓW (tylko na DVD)
Używaj podczas odtwarzania przycisku SUB-T.
Każde naciśnięcie przycisku zwraca kolejny
numer języka napisów.
Wskazówki:
- Ilość języków jest uzależniona od dysku.
- Niektóre dyski zawierają napisy tylko w jednym
języku.
- W przypadku, gdy dysk nie zawiera
obcojęzycznych napisów, w górnej części ekranu
OBSŁUGA
po lewej jego stronie wyświetlony zostanie
stosowny komunikat.
MULTI-ANGLE-FUNKTION (ZMIENNY
KĄT KAMERY)
(tylko na DVD)
Używaj podczas odtwarzania przycisku ANGLE.
Każde naciśnięcie tego przycisku zwraca kolejny
numer kąta widzenia kamery.
Wskazówki:
- Ilość kątów widzenia kamery jest uzależniona
od dysku.
- Dana funkcja jest użyteczna w przypadku
dysków, które zawierają sceny nagrane z różnych
kamer.
W przypadku, gdy dysk nie zawiera wielu kątów
widzenia kamery, w górnej części ekranu po
lewej jego stronie wyświetlony zostanie
stosowny komunikat.
ODTWARZANIE DYSKÓW MP3
Dyski MP3 są odtwarzane w porządku
katalogowym.
Na przykład:
Wybierz za pomocą przycisków ▲/▼, ◄/► na
pilocie zdalnego sterowania lub na odtwarzaczu
jedną z opcji lub katalog. Wciśnij następnie
ENTER na pilocie lub OK. na odtwarzaczu
DVD.
Naciskając kilkakrotne przycisk REPEAT
można wybrać jeden z trzech trybów
powtarzania.
REP-ONE: Ciągłe powtarzanie jednego tytułu.
FOLDER REP: Ciągłe odtwarzanie wszystkich
tytułów bieżącego katalogu.
FOLDER: Jednorazowe odtwarzanie wszystkich
tytułów bieżącego katalogu.
Jeżeli wybrałeś już tryb powtarzania, wciśnij
▲/▼, aby przełączyć pomiędzy następującymi
trybami:
Za pomocą przycisków ▲ lub ▼ można w czasie
odtwarzania przeskoczyć w przód lub w tył o
jedną pozycję.
◄◄: szybkie przewijanie do tyłu
►►: szybkie przewijanie do przodu
Wskazówka: Wybór danego katalogu podczas
odtwarzania może nie zostać zrealizowany.
Wybór jest możliwy po naciśnięciu na przycisku
■ (Stop).
URUCHOMIENIE TV
Aby wybrać tryb TV, wciśnij przycisk MODE na
urządzeniu lub na pilocie.. W trybie TV
zablokowane są funkcje przycisków używanych
w trybie DVD.
Szukanie kanałów
Aby wybrać tryb szukania, wciśnij powtórnie
przycisk MENU na pilocie lub na odtwarzaczu
DVD. Rozpocznij poszukiwanie stacji
nadawczych przy pomocy przycisków VOL+/
VOL- na urządzeniu lub przycisków VOLUME
+/- na pilocie zdalnego sterowania. Aby
zakończyć wyszukiwanie wciśnij ►►▌(CH+) /
▐◄◄(CH-) na pilocie zdalnego sterowania lub
CH+/ CH- na panelu monitora danego
urządzenia.
Wybór kanałów
• Aby wybrać wyższy kanał, wciśnij
przycisk ►►▌(CH+) na pilocie lub CH+
na panelu monitora. Aby wybrać niższy
kanał wciśnij przycisk ▐◄◄(CH-) na
pilocie lub CH- na panelu monitora.
• Za pomocą przycisków numerycznych
(0,1-9) możesz bezpośrednio wybrać
żądany kanał.
• Aby wybrać wymagany kanał, wciśnij
cyfrowy przycisk wyboru 10+ (-/--) w
kombinacji z przyciskami numerycznymi.
KONFIGURACJA
USTAWIENIA WSTĘNE
MENU KONFIGURACYJNE – STRONA
GŁÓWNA
1. Naciśnij w trybie Stop przycisk SETUP
na pilocie lub na odtwarzaczu DVD.
(Wciśnij dwa razy na przycisk STOP, aby
mieć pewność, że odtwarzacz znajduje się
w trybie STOP.)
2. Jako pierwsze wyświetlone zostanie
SETUP MENU.
3. Wybierz żądany punkt w menu za
pomocą przycisków ▲/▼.
4. Wciśnij przycisk ENTER.
a. GENERAL SETUP (USTAWIENIA
OGÓLNE)
Ta strona SETUP zawiera wszystkie opcje
funkcji formatu obrazu, audio i funkcji
wyjściowych. Szczegóły znajdziesz w
rozdziale menu GENERAL SETUP.
b. SPEAKER SETUP (USTAWIENIA
GŁOŚNIKÓW)
Ten punkt w menu służy do przełączania
wyjścia audio DOLBY AC3 5.1
DOWNMIX na tryb dwukanałowy.
Szczegóły znajdziesz w rozdziale MENU
SPEAKER SETUP.
c. AUDIO SETUP (USTAWIENIA
DŹWIĘKU)
Ta strona SETUP zawiera wszystkie
opcje funkcji AUDIO. Szczegóły
znajdziesz w rozdziale MENU AUDIOSETUP.
d. PREFERENCES SETUP (USTAWIENIA
WYJŚCIOWE)
Ta strona zawiera ogólną konfigurację
funkcji pomocniczych. Szczegóły
znajdziesz w rozdziale MENU
PREFERENCES SETUP.
GENERAL SETUP
Konfiguracja obrazu TV
Ta opcja służy do wyboru właściwego stosunku
krawędzi obrazu (4:3 lub 16:9) podłączonego
odbiornika telewizyjnego.
Norma/PS (dla odbiorników 4:3)
Odtwarzanie w systemie PAN&SCAN. (Po
podłączeniu do odbiornika panoramicznego
zostanie odcięta prawa i lewa krawędź obrazu.)
Norma/LB (dla odbiorników 4:3)
Odtwarzanie w systemie Letterbox. (Po
podłączeniu do odbiornika panoramicznego
górnej i dolnej części ekranu pojawią się czarne
pasy.
KONFIGURACJA
Wide (dla odbiorników 16:9)
Wybierz tę opcję, jeżeli podłączasz odbiornik
panoramiczny.
Ustawienie języka OSD
Wybierz za pomocą przycisków ▲/▼ żądany
język menu ekranu (OSD).
Ustawienie trybu PIC (Ustawienia obrazu)
Gdy wybierzesz AUTO, tryb PIC odtwarzacza
uzależniony jest od DVD. Aby uzyskać
optymalną rozdzielczość ekranu, wybierz format
HI-RES. Formatu N-FLICKER używaj w
przypadku migotania obrazu.
Ustawienie CAPTIONS (Dekodowanie tekstu)
Wybór ON aktywuje funkcje CAPTIONS.
Możesz dezaktywować tę funkcję wybierając
OFF.
Ustawienie trybu ANGLE MARK
Gdy dany tryb ustawiono na „ON”, na ekranie
pojawia się
(symbol kąta widzenia kamery),
gdy dysk DVD jest odtwarzany z kilku kątów
widzenia kamery. Jeżeli zostanie ustawione
„OFF”, symbol nie pojawia się.
KONFIGURACJA
Ustawienie SCR SAPER (Wygaszasz)
Wybierz, czy wygaszasz ekranu ma być aktywny
ochrona ekranu (ON) czy nie (OFF).
SPEAKER SETUP (USTAWIENIA
GŁOŚNIKÓW)
OP MODE (TRYB DZIAŁANIA)
Istnieją dwa rodzaje pracy dekodera DolbyDigital: LINE OUT (sygnał bez wzmocnienia)
i RF REDOM (sygnał dodatkowo wzmocniony).
Ta opcja służy do przełączania wyjścia audio
DOLBY AC3 5.1 DOWNMIX na tryb
dwukanałowy. Wybierz żądane podłączenie pod
głośniki za pomocą przycisków kursorycznych.
- Wybierz LT/RT, aby aktywować sygnał
na wyjściu kompatybilny z Dolby Surround.
- Wybierz STEREO, aby aktywować zwykły tryb
stereo.
Ustawienie zakresu dynamicznego dźwięku
Opcja DYNAMIC pozwala dopasować zakres
dynamiczny programu zakodowanego w Dolby
Digital. Przewidzianych jest 8 stopni pomiędzy
pełną kompresją i dezaktywacją kompresji.
SPDIF
Ta opcja służy do aktywowania ew.
dezaktywowania cyfrowego wyjścia audio.
KONFIGURACJA
LPCM OUTPUT (Wyjście LPCM)
Dla opcji LPCM OUTPUT wybierz LPCM48K
(maksymalne próbkowanie z częstotliwością
48kHz) lub LPCM 96K (maksymalne
próbkowanie z częstotliwością 96kHz).
Ustawienie języka AUDIO
Wybierz żądaną ścieżkę dźwiękową za pomocą
przycisków kursorycznych.
USTAWIENIA WYJŚCIOWE
Ustawienie języka napisów (SUBTITLE)
Wybierz za pomocą przycisków kursorycznych
żądany język napisów.
Ustawienie typu TV
Ten odtwarzacz może odtwarzać dyski w
formacie PAL lub NTSC. Wybierz format NTSC,
gdy odtwarzacz jest podłączony do odbiornika
telewizyjnego w formacie NTSC. Wybierz
format PAL, gdy odtwarzacz jest podłączony do
odbiornika telewizyjnego w formacie PAL.
Jeżeli wybierzesz format AUTO, format na
wyjściu TV będzie zgodny z formatem DVD.
KONFIGURACJA
Ustawienie języka menu płyty (DISC MENU)
Wybierz za pomocą przycisków kursorycznych
żądany język menu płyty.
PARENTAL (Kontrola rodzicielska)
Wybierz za pomocą przycisków kursorycznych
żądany stopień kontroli rodzicielskiej i zatwierdź
ETEREM.
PASSWORD (hasło)
Wybierz CHANGE i wciśnij przycisk ENTER.
Wprowadź stare hasło (ustawienie fabryczne to
3308) i żądane czteropozycyjne nowe. Daną
liczbę wprowadź jeszcze raz, aby potwierdzić
poprawność wpisu.
DEFAULTS (Ustawienia fabryczne)
Wybierz Reset, aby przywrócić pierwotne
ustawienia fabryczne.
SMART NAV (Inteligentny wybór)
Ta opcja pozwala wybrać pomiędzy MO MENU
(bez menu) u WITH MENU (z menu).
KONFIGURACJA
KONFIGURACJA WSTĘPNA
LOGO
Wybierz ORGIS LOGO (oryginalny obraz
pojawiający się po włączeniu urządzenia) lub
CUSTLOGO (dowolnie wybrany obraz
pojawiający się po włączeniu urządzenia).
DANE TECHNICZNE
Źródło napięcia:
Zużycie energii:
Format sygnału:
Odtwarzane dyski
:
:
:
:
Wskaźnik sygnału wyjściowego
:
Właściwości sygnału audio na wyjściu:
Wymiary
:
12 V DC (11 V-15 V), napięcie próbne 14,4 V minus na masę
poniżej 2 A
Kompozytowy video 1,0 Vp-p 75Ω
(1) DVD
5” (12cm) jednostronne, jednowarstwowe
5” (12cm) jednostronne, dwuwarstwowe
(2) CD –DA
(3) Dyski (12cm)
10k Ω (2 kan. 2,0 Veff)
(1) Zakres częstotliwości
20Hz – 20kHz
(2) Zniekształcenia dźwięku
80 dB (JIS)
poniżej granicy pomiaru
(2) Wow i flutter
182 x 179 x 46
Wskazówka:
Zastrzega się zmiany danych technicznych i konstrukcji wynikające z ulepszeń technologicznych.
Dany produkt został wyposażony w technologię chronioną prawem autorskim określonych patentów
US i innymi prawami intelektualnymi i prawnymi Macrovision Corporation i właścicieli innych
praw. Stosowanie tej technologii chronionej prawem autorskim wymaga zgody Macrovision
Corporation i jest przewidziane wyłącznie do celów prywatnych i w ograniczonym zakresie do
innych celów zgłoszeniowych, o ile Macrovision Corporation nie zezwoli inaczej. Reverse
Engineering lub demontaż są zabronione.
