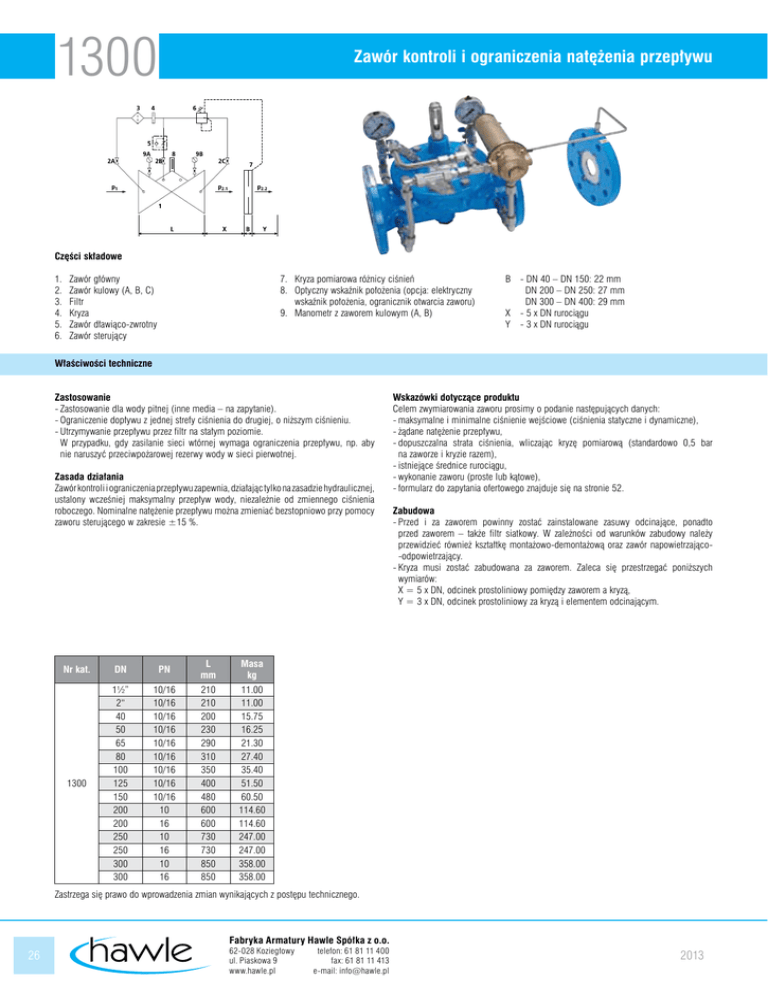

Karta katalogowa

1300
Zawór kontroli i ograniczenia natężenia przepływu
Części składowe
1.
2.
3.
4.
5.
6.
7. Kryza pomiarowa różnicy ciśnień
8. Optyczny wskaźnik położenia (opcja: elektryczny
wskaźnik położenia, ogranicznik otwarcia zaworu)
9. Manometr z zaworem kulowym (A, B)
Zawór główny
Zawór kulowy (A, B, C)
Filtr
Kryza
Zawór dławiąco-zwrotny
Zawór sterujący
B
X
Y
- DN 40 – DN 150: 22 mm
DN 200 – DN 250: 27 mm
DN 300 – DN 400: 29 mm
- 5 x DN rurociągu
- 3 x DN rurociągu
Właściwości techniczne
Zastosowanie
-Zastosowanie dla wody pitnej (inne media – na zapytanie).
-Ograniczenie dopływu z jednej strefy ciśnienia do drugiej, o niższym ciśnieniu.
-Utrzymywanie przepływu przez filtr na stałym poziomie.
W przypadku, gdy zasilanie sieci wtórnej wymaga ograniczenia przepływu, np. aby
nie naruszyć przeciwpożarowej rezerwy wody w sieci pierwotnej.
Zasada działania
Zawór kontroli i ograniczenia przepływu zapewnia, działając tylko na zasadzie hydraulicznej,
ustalony wcześniej maksymalny przepływ wody, niezależnie od zmiennego ciśnienia
roboczego. Nominalne natężenie przepływu można zmieniać bezstopniowo przy pomocy
zaworu sterującego w zakresie ±15 %.
Nr kat.
1300
DN
„
1½
„
2
40
50
65
80
100
125
150
200
200
250
250
300
300
PN
L
mm
Masa
kg
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10
16
10
16
10
16
210
210
200
230
290
310
350
400
480
600
600
730
730
850
850
11.00
11.00
15.75
16.25
21.30
27.40
35.40
51.50
60.50
114.60
114.60
247.00
247.00
358.00
358.00
Wskazówki dotyczące produktu
Celem zwymiarowania zaworu prosimy o podanie następujących danych:
-maksymalne i minimalne ciśnienie wejściowe (ciśnienia statyczne i dynamiczne),
-żądane natężenie przepływu,
-dopuszczalna strata ciśnienia, wliczając kryzę pomiarową (standardowo 0,5 bar
na zaworze i kryzie razem),
-istniejące średnice rurociągu,
-wykonanie zaworu (proste lub kątowe),
-formularz do zapytania ofertowego znajduje się na stronie 52.
Zabudowa
-Przed i za zaworem powinny zostać zainstalowane zasuwy odcinające, ponadto
przed zaworem – także filtr siatkowy. W zależności od warunków zabudowy należy
przewidzieć również kształtkę montażowo-demontażową oraz zawór napowietrzająco-odpowietrzający.
-Kryza musi zostać zabudowana za zaworem. Zaleca się przestrzegać poniższych
wymiarów:
X = 5 x DN, odcinek prostoliniowy pomiędzy zaworem a kryzą,
Y = 3 x DN, odcinek prostoliniowy za kryzą i elementem odcinającym.
Zastrzega się prawo do wprowadzenia zmian wynikających z postępu technicznego.
Fabryka Armatury Hawle Spółka z o.o.
26
62-028 Koziegłowy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
2013
1301
Zawór kontroli i ograniczenia przepływu z zabezpieczeniem
przed przepływem zwrotnym
Części składowe
1.
2.
3.
4.
5.
6.
7. Kryza pomiarowa różnicy ciśnień
8. Optyczny wskaźnik położenia (opcja: elektryczny
wskaźnik położenia, ogranicznik otwarcia zaworu)
9. Zawór zwrotny (A, B)
10.Zawór iglicowy
11.Manometr z zaworem kulowym (A, B)
Zawór główny
Zawór kulowy (A, B, C, D)
Filtr
Kryza
Zawór dławiąco-zwrotny
Zawór sterujący
B
X
Y
- DN 40 – DN 150: 22 mm
DN 200 – DN 250: 27 mm
DN 300 – DN 400: 29 mm
- 5 x DN rurociągu
- 3 x DN rurociągu
Właściwości techniczne
Zastosowanie
-Zastosowanie dla wody pitnej (inne media – na zapytanie).
-Ograniczenie dopływu z jednej strefy ciśnienia do drugiej, o niższym ciśnieniu.
-Utrzymywanie przepływu przez filtr na stałym poziomie.
-W przypadku, gdy zasilanie sieci wtórnej wymaga ograniczenia przepływu, np. aby
nie naruszyć przeciwpożarowej rezerwy wody w sieci pierwotnej.
Zasada działania
Zawór kontroli i ograniczenia przepływu zapewnia, działając tylko na zasadzie hydraulicznej,
ustalony wcześniej maksymalny przepływ wody, niezależnie od zmiennego ciśnienia
roboczego. Nominalne natężenie przepływu można zmieniać bezstopniowo przy pomocy
zaworu sterującego w zakresie ±15 %. W razie wystąpienia przepływu zwrotnego, zawór
zostaje zamknięty.
Nr kat.
1301
DN
„
1½
„
2
40
50
65
80
100
125
150
200
200
250
250
300
300
PN
L
mm
Masa
kg
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10
16
10
16
10
16
210
210
200
230
290
310
350
400
480
600
600
730
730
850
850
11.00
11.00
15.75
16.25
21.30
27.40
35.40
51.50
60.50
114.60
114.60
247.00
250.00
358.00
358.00
Wskazówki dotyczące produktu
Celem zwymiarowania zaworu prosimy o podanie następujących danych:
-maksymalne i minimalne ciśnienie wejściowe (ciśnienia statyczne i dynamiczne),
-żądane natężenie przepływu,
-sopuszczalna strata ciśnienia, wliczając kryzę pomiarową (standardowo 0,5 bar
na zaworze i kryzie razem),
-istniejące średnice rurociągu,
-wykonanie zaworu (proste lub kątowe),
-formularz do zapytania ofertowego znajduje się na stronie 52.
Zabudowa
-Przed i za zaworem powinny zostać zainstalowane zasuwy odcinające, ponadto
przed zaworem – także filtr siatkowy. W zależności od warunków zabudowy należy
przewidzieć również kształtkę montażowo-demontażową oraz zawór napowietrzająco-odpowietrzający.
-Kryza musi zostać zabudowana za zaworem. Zaleca się przestrzegać poniższych
wymiarów:
X = 5 x DN, odcinek prostoliniowy pomiędzy zaworem a kryzą,
Y = 3 x DN, odcinek prostoliniowy za kryzą i elementem odcinającym.
Zastrzega się prawo do wprowadzenia zmian wynikających z postępu technicznego.
2013
Fabryka Armatury Hawle Spółka z o.o.
62-028 Koziegłowy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
27
1302
Zawór kontroli i ograniczenia przepływu z redukcją ciśnienia
Części składowe
1.
2.
3.
4.
5.
6.
7. Kryza pomiarowa różnicy ciśnień
8. Optyczny wskaźnik położenia (opcja: elektryczny
wskaźnik położenia, ogranicznik otwarcia zaworu)
9. Zawór sterujący redukcji ciśnienia
10.Manometr z zaworem kulowym (A, B)
Zawór główny
Zawór kulowy (A, B, C)
Filtr
Kryza
Zawór dławiąco-zwrotny
Zawór sterujący
B
X
Y
- DN 40 – DN 150: 22 mm
DN 200 – DN 250: 27 mm
DN 300 – DN 400: 29 mm
- 5 x DN rurociągu
- 3 x DN rurociągu
Właściwości techniczne
Zastosowanie
-Zastosowanie dla wody pitnej (inne media – na zapytanie).
-Ograniczenie dopływu z jednej strefy ciśnienia do drugiej, o niższym ciśnieniu.
-Utrzymywanie przepływu przez filtr na stałym poziomie.
-W przypadku, gdy zasilanie sieci wtórnej wymaga ograniczenia przepływu, np. aby
nie naruszyć przeciwpożarowej rezerwy wody w sieci pierwotnej (w połączeniu
z redukcją ciśnienia).
Zasada działania
Zawór kontroli i ograniczenia przepływu zapewnia, działając tylko na zasadzie hydraulicznej,
ustalony wcześniej maksymalny przepływ wody, niezależnie od zmiennego ciśnienia
roboczego. Nominalne natężenie przepływu można zmieniać bezstopniowo przy pomocy
zaworu sterującego w zakresie ±15 %. Ciśnienie wejściowe zostaje zredukowane
do stałego ciśnienia wyjściowego za kryzą.
Nr kat.
1302
DN
„
1½
„
2
40
50
65
80
100
125
150
200
200
250
250
300
300
PN
L
mm
Masa
kg
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10
16
10
16
10
16
210
210
200
230
290
310
350
400
480
600
600
730
730
850
850
11.00
11.00
15.75
16.25
21.30
27.40
35.40
51.50
60.50
114.60
114.60
247.00
250.00
358.00
358.00
Wskazówki dotyczące produktu
Celem zwymiarowania zaworu prosimy o podanie następujących danych:
-maksymalne i minimalne ciśnienie wejściowe (ciśnienia statyczne i dynamiczne),
-żądane natężenie przepływu,
-żądane ciśnienie wyjściowe za kryzą,
-dopuszczalna strata ciśnienia, wliczając kryzę pomiarową (standardowo 0,5 bar
na zaworze i kryzie razem),
-istniejące średnice rurociągu,
-wykonanie zaworu (proste lub kątowe),
-formularz do zapytania ofertowego znajduje się na stronie 52.
Zabudowa
-Przed i za zaworem powinny zostać zainstalowane zasuwy odcinające, ponadto przed
zaworem – także filtr siatkowy. W zależności od warunków zabudowy należy przewidzieć
również kształtkę montażowo-demontażową oraz zawór napowietrzająco-odpowietrzający.
-Kryza musi zostać zabudowana za zaworem. Zaleca się przestrzegać poniższych
wymiarów:
X = 5 x DN, odcinek prostoliniowy pomiędzy zaworem a kryzą,
Y = 3 x DN, odcinek prostoliniowy za kryzą i elementem odcinającym.
Zastrzega się prawo do wprowadzenia zmian wynikających z postępu technicznego.
Fabryka Armatury Hawle Spółka z o.o.
28
62-028 Koziegłowy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
2013
1303
Zawór kontroli przepływu ze sterowaniem elektrycznym
– normalnie zamknięty
Części składowe
1.
2.
3.
4.
5.
6.
7. Kryza pomiarowa różnicy ciśnień
8. Optyczny wskaźnik położenia (opcja: elektryczny
wskaźnik położenia, ogranicznik otwarcia zaworu)
9. Zawór elektromagnetyczny
10.Manometr z zaworem kulowym (A, B)
Zawór główny
Zawór kulowy (A, B, C)
Filtr
Kryza
Zawór dławiąco-zwrotny
Zawór sterujący
B
X
Y
- DN 40 – DN 150: 22 mm
DN 200 – DN 250: 27 mm
DN 300 – DN 400: 29 mm
- 5 x DN rurociągu
- 3 x DN rurociągu
Właściwości techniczne
Zastosowanie
-Zastosowanie dla wody pitnej (inne media – na zapytanie).
-Ograniczenie dopływu z jednej strefy ciśnienia do drugiej, o niższym ciśnieniu.
-Utrzymywanie przepływu przez filtr na stałym poziomie.
-W przypadku, gdy zasilanie sieci wtórnej wymaga ograniczenia przepływu, np. aby
nie naruszyć przeciwpożarowej rezerwy wody w sieci pierwotnej.
Zasada działania
Zawór kontroli i ograniczenia przepływu zapewnia, działając tylko na zasadzie hydraulicznej,
ustalony wcześniej maksymalny przepływ wody, niezależnie od zmiennego ciśnienia
roboczego. Nominalne natężenie przepływu można zmieniać bezstopniowo przy pomocy
zaworu sterującego w zakresie ±15 %. Zawór zostaje uruchomiony przy pomocy
zaworu elektromagnetycznego (sterowanie poza zakresem dostawy Hawle). W stanie
bezprądowym zawór pozostaje zamknięty.
Nr kat.
1303
DN
„
1½
„
2
40
50
65
80
100
125
150
200
200
250
250
300
300
PN
L
mm
Masa
kg
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10
16
10
16
10
16
210
210
200
230
290
310
350
400
480
600
600
730
730
850
850
11.00
11.00
15.75
16.25
21.30
27.40
35.40
51.50
60.50
114.60
114.60
247.00
250.00
358.00
358.00
Wskazówki dotyczące produktu
Celem zwymiarowania zaworu prosimy o podanie następujących danych:
-maksymalne i minimalne ciśnienie wejściowe (ciśnienia statyczne i dynamiczne),
-żądane natężenie przepływu,
-napięcie zasilające zaworu elektromagnetycznego,
-dopuszczalna strata ciśnienia, wliczając kryzę pomiarową (standardowo 0,5 bar
na zaworze i kryzie razem),
-istniejące średnice rurociągu,
-wykonanie zaworu (proste lub kątowe),
-formularz do zapytania ofertowego znajduje się na stronie 52.
Zabudowa
-Przed i za zaworem powinny zostać zainstalowane zasuwy odcinające, ponadto
przed zaworem – także filtr siatkowy. W zależności od warunków zabudowy należy
przewidzieć również kształtkę montażowo-demontażową oraz zawór napowietrzająco-odpowietrzający.
-Kryza musi zostać zabudowana za zaworem. Zaleca się przestrzegać poniższych
wymiarów:
X = 5 x DN, odcinek prostoliniowy pomiędzy zaworem a kryzą,
Y = 3 x DN, odcinek prostoliniowy za kryzą i elementem odcinającym.
Zastrzega się prawo do wprowadzenia zmian wynikających z postępu technicznego.
2013
Fabryka Armatury Hawle Spółka z o.o.
62-028 Koziegłowy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
29
1304
Zawór kontroli przepływu ze sterowaniem elektrycznym
– normalnie otwarty
Części składowe
1.
2.
3.
4.
5.
6.
7. Kryza pomiarowa różnicy ciśnień
8. Optyczny wskaźnik położenia (opcja: elektryczny
wskaźnik położenia, ogranicznik otwarcia zaworu)
9. Zawór elektromagnetyczny
10.Manometr z zaworem kulowym (A, B)
Zawór główny
Zawór kulowy (A, B, C)
Filtr
Kryza
Zawór dławiąco-zwrotny
Zawór sterujący
B
X
Y
- DN 40 – DN 150: 22 mm
DN 200 – DN 250: 27 mm
DN 300 – DN 400: 29 mm
- 5 x DN rurociągu
- 3 x DN rurociągu
Właściwości techniczne
Zastosowanie
-Zastosowanie dla wody pitnej (inne media – na zapytanie).
-Ograniczenie dopływu z jednej strefy ciśnienia do drugiej, o niższym ciśnieniu.
-Utrzymywanie przepływu przez filtr na stałym poziomie.
-W przypadku, gdy zasilanie sieci wtórnej wymaga ograniczenia przepływu, np. aby
nie naruszyć przeciwpożarowej rezerwy wody w sieci pierwotnej.
Zasada działania
Zawór kontroli i ograniczenia przepływu zapewnia, działając tylko na zasadzie hydraulicznej,
ustalony wcześniej maksymalny przepływ wody, niezależnie od zmiennego ciśnienia
roboczego. Nominalne natężenie przepływu można zmieniać bezstopniowo przy
pomocy zaworu sterującego w zakresie ±15 %. Zawór zostaje zamknięty przy pomocy
zaworu elektromagnetycznego (sterowanie poza zakresem dostawy Hawle). W stanie
bezprądowym zawór funkcjonuje.
Nr kat.
1304
DN
„
1½
„
2
40
50
65
80
100
125
150
200
200
250
250
300
300
PN
L
mm
Masa
kg
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10
16
10
16
10
16
210
210
200
230
290
310
350
400
480
600
600
730
730
850
850
11.00
11.10
15.75
16.25
21.30
27.40
35.40
51.50
60.50
114.60
114.60
247.00
250.00
358.00
358.00
Wskazówki dotyczące produktu
Celem zwymiarowania zaworu prosimy o podanie następujących danych:
-maksymalne i minimalne ciśnienie wejściowe (ciśnienia statyczne i dynamiczne),
-żądane natężenie przepływu,
-napięcie zasilające zaworu elektromagnetycznego,
-dopuszczalna strata ciśnienia, wliczając kryzę pomiarową (standardowo 0,5 bar
na zaworze i kryzie razem),
-istniejące średnice rurociągu,
-wykonanie zaworu (proste lub kątowe),
-formularz do zapytania ofertowego znajduje się na stronie 52.
Zabudowa
-Przed i za zaworem powinny zostać zainstalowane zasuwy odcinające, ponadto
przed zaworem – także filtr siatkowy. W zależności od warunków zabudowy należy
przewidzieć również kształtkę montażowo-demontażową oraz zawór napowietrzająco-odpowietrzający.
-Kryza musi zostać zabudowana za zaworem. Zaleca się przestrzegać poniższych
wymiarów:
X = 5 x DN, odcinek prostoliniowy pomiędzy zaworem a kryzą,
Y = 3 x DN, odcinek prostoliniowy za kryzą i elementem odcinającym.
Zastrzega się prawo do wprowadzenia zmian wynikających z postępu technicznego.
Fabryka Armatury Hawle Spółka z o.o.
30
62-028 Koziegłowy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
2013
Zawór kontroli i ograniczenia przepływu ze sterowaniem pływakowym
1306
Części składowe
1.
2.
3.
4.
5.
6.
7. Kryza pomiarowa różnicy ciśnień
8. Optyczny wskaźnik położenia (opcja: elektryczny
wskaźnik położenia, ogranicznik otwarcia zaworu)
9. Zawór pływakowy
10.Pływak
11.Rura osłonowa pływaka (opcjonalnie)
Zawór główny
Zawór kulowy (A, B, C)
Filtr
Kryza
Zawór dławiąco-zwrotny
Zawór sterujący
12.Manometr z zaworem kulowym (A, B)
B - DN 40 – DN 150: 22 mm
DN 200 – DN 250: 27 mm
DN 300 – DN 400: 29 mm
X - 5 x DN rurociągu
Y - 3 x DN rurociągu
Właściwości techniczne
Zastosowanie
-Zastosowanie dla wody pitnej (inne media – na zapytanie).
-Ograniczenie dopływu do zbiornika wody.
-Utrzymywanie przepływu przez filtr na stałym poziomie w zależności od stanu wody.
Zasada działania
Zawór kontroli i ograniczenia przepływu zapewnia, działając tylko na zasadzie hydraulicznej,
ustalony wcześniej maksymalny przepływ wody, niezależnie od zmiennego ciśnienia roboczego, w zależności od poziomu wody w zbiorniku (pływak otwiera zawór
przy niskim poziomie wody). Nominalne natężenie przepływu można zmieniać
bezstopniowo przy pomocy zaworu sterującego w zakresie ±15 %. Zawór zostaje
zamknięty po osiągnięciu maksymalnego stanu wody w zbiorniku.
Nr kat.
1306
DN
„
1½
„
2
40
50
65
80
100
125
150
200
200
250
250
300
300
PN
L
mm
Masa
kg
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10/16
10
16
10
16
10
16
210
210
200
230
290
310
350
400
480
600
600
730
730
850
850
11.00
11.00
15.75
16.25
21.30
27.40
35.40
51.50
60.50
114.60
114.60
247.00
250.00
358.00
358.00
Wskazówki dotyczące produktu
Celem zwymiarowania zaworu prosimy o podanie następujących danych:
-maksymalne i minimalne ciśnienie wejściowe (ciśnienia statyczne i dynamiczne),
-przeciwciśnienie od słupa wody w zbiorniku,
-żądane natężenie przepływu,
-dopuszczalna strata ciśnienia, wliczając kryzę pomiarową (standardowo 0,5 bar
na zaworze i kryzie razem),
-istniejące średnice rurociągu,
-wykonanie zaworu (proste lub kątowe),
-formularz do zapytania ofertowego znajduje się na stronie 52.
Zabudowa
-Przed i za zaworem powinny zostać zainstalowane zasuwy odcinające, ponadto
przed zaworem – także filtr siatkowy. W zależności od warunków zabudowy należy
przewidzieć również kształtkę montażowo-demontażową oraz zawór napowietrzająco-odpowietrzający.
-Kryza musi zostać zabudowana za zaworem. Zaleca się przestrzegać poniższych
wymiarów:
X = 5 x DN, odcinek prostoliniowy pomiędzy zaworem a kryzą,
Y = 3 x DN, odcinek prostoliniowy za kryzą i elementem odcinającym.
Zastrzega się prawo do wprowadzenia zmian wynikających z postępu technicznego.
2013
Fabryka Armatury Hawle Spółka z o.o.
62-028 Koziegłowy
ul. Piaskowa 9
www.hawle.pl
telefon: 61 81 11 400
fax: 61 81 11 413
e-mail: [email protected]
31
